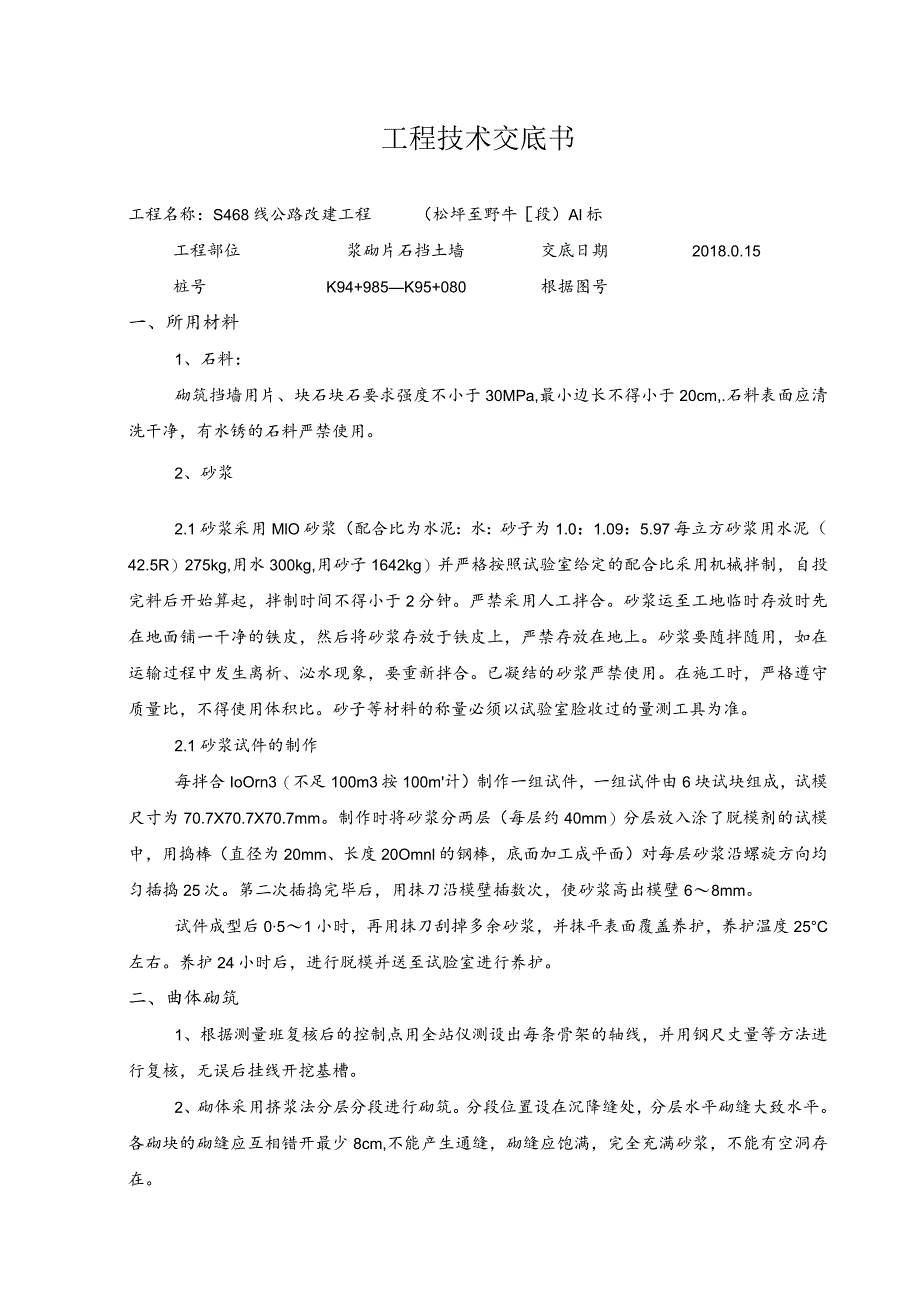

1、工程技术交底书工程名称：S468线公路改建工程（松坪至野牛段）Al标工程部位浆砌片石挡土墙交底日期2018.0.15桩号K94+985K95+080根据图号一、所用材料1、石料：砌筑挡墙用片、块石块石要求强度不小于30MPa,最小边长不得小于20cm,.石料表面应清洗干净，有水锈的石料严禁使用。2、砂浆2.1砂浆采用MlO砂浆（配合比为水泥：水：砂子为1.0：1.09：5.97每立方砂浆用水泥（42.5R）275kg,用水300kg,用砂子1642kg）并严格按照试验室给定的配合比采用机械拌制，自投完料后开始算起，拌制时间不得小于2分钟。严禁采用人工拌合。砂浆运至工地临时存放时先在地面铺一干净
2、的铁皮，然后将砂浆存放于铁皮上，严禁存放在地上。砂浆要随拌随用，如在运输过程中发生离析、泌水现象，要重新拌合。已凝结的砂浆严禁使用。在施工时，严格遵守质量比，不得使用体积比。砂子等材料的称量必须以试验室脸收过的量测工具为准。2.1砂浆试件的制作每拌合IoOrn3（不足100m3按100m计）制作一组试件，一组试件由6块试块组成，试模尺寸为70.7X70.7X70.7mm。制作时将砂浆分两层（每层约40mm）分层放入涂了脱模剂的试模中，用捣棒（直径为20mm、长度20Omnl的钢棒，底面加工成平面）对每层砂浆沿螺旋方向均匀插捣25次。第二次插捣完毕后，用抹刀沿模壁插数次，使砂浆高出模壁68mm。

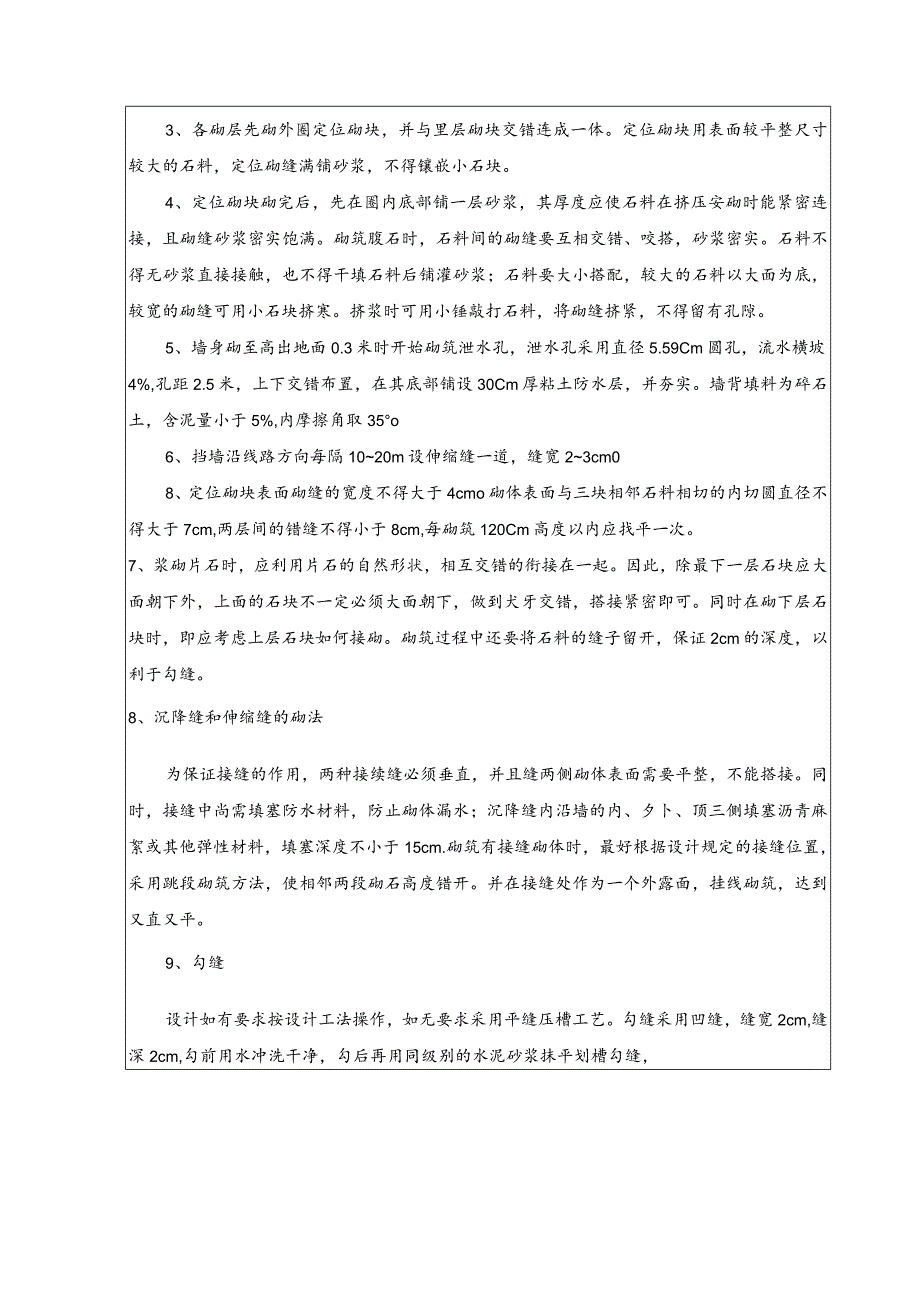

3、试件成型后051小时，再用抹刀刮掉多余砂浆，并抹平表面覆盖养护，养护温度25C左右。养护24小时后，进行脱模并送至试脸室进行养护。二、曲体砌筑1、根据测量班复核后的控制点用全站仪测设出每条骨架的轴线，并用钢尺丈量等方法进行复核，无误后挂线开挖基槽。2、砌体采用挤浆法分层分段进行砌筑。分段位置设在沉降缝处，分层水平砌缝大致水平。各砌块的砌缝应互相错开最少8cm,不能产生通缝，砌缝应饱满，完全充满砂浆，不能有空洞存在。3、各砌层先砌外圈定位砌块，并与里层砌块交错连成一体。定位砌块用表面较平整尺寸较大的石料，定位砌缝满铺砂浆，不得镶嵌小石块。4、定位砌块砌完后，先在圈内底部铺一层砂浆，其厚度应使石料
4、在挤压安砌时能紧密连接，且砌缝砂浆密实饱满。砌筑腹石时，石料间的砌缝要互相交错、咬搭，砂浆密实。石料不得无砂浆直接接触，也不得干填石料后铺灌砂浆；石料要大小搭配，较大的石料以大面为底，较宽的砌缝可用小石块挤寒。挤浆时可用小锤敲打石料，将砌缝挤紧，不得留有孔隙。5、墙身砌至高出地面0.3米时开始砌筑泄水孔，泄水孔采用直径5.59Cm圆孔，流水横坡4%,孔距2.5米，上下交错布置，在其底部铺设30Cm厚粘土防水层，并夯实。墙背填料为碎石土，含泥量小于5%,内摩擦角取35o6、挡墙沿线路方向每隔1020m设伸缩缝一道，缝宽23cm08、定位砌块表面砌缝的宽度不得大于4cmo砌体表面与三块相邻石料相切
5、的内切圆直径不得大于7cm,两层间的错缝不得小于8cm,每砌筑120Cm高度以内应找平一次。7、浆砌片石时，应利用片石的自然形状，相互交错的衔接在一起。因此，除最下一层石块应大面朝下外，上面的石块不一定必须大面朝下，做到犬牙交错，搭接紧密即可。同时在砌下层石块时，即应考虑上层石块如何接砌。砌筑过程中还要将石料的缝子留开，保证2cm的深度，以利于勾缝。8、沉降缝和伸缩缝的砌法为保证接缝的作用，两种接续缝必须垂直，并且缝两侧砌体表面需要平整，不能搭接。同时，接缝中尚需填塞防水材料，防止砌体漏水；沉降缝内沿墙的内、夕卜、顶三侧填塞沥青麻絮或其他弹性材料，填塞深度不小于15cm.砌筑有接缝砌体时，最好

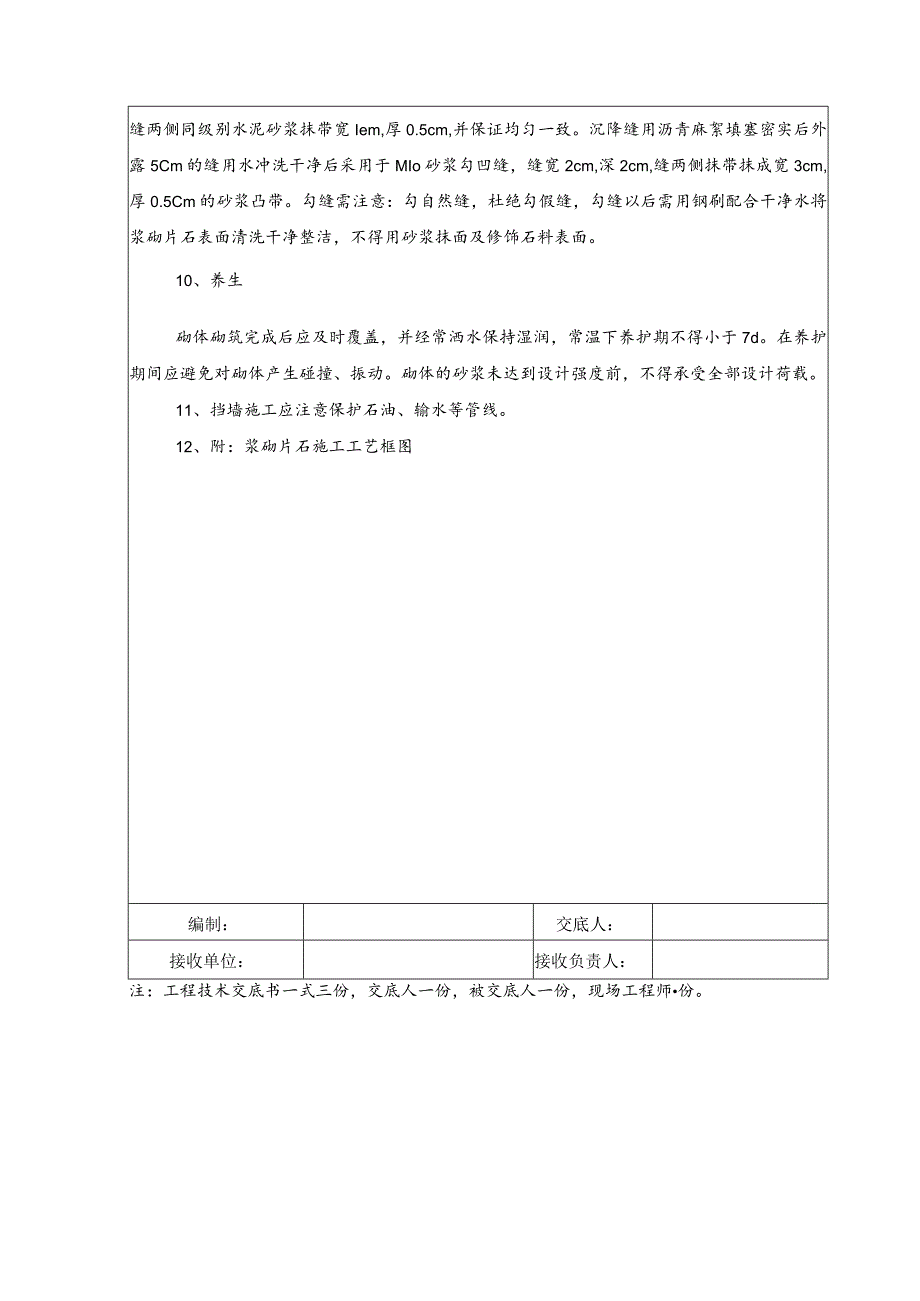

6、根据设计规定的接缝位置，采用跳段砌筑方法，使相邻两段砌石高度错开。并在接缝处作为一个外露面，挂线砌筑，达到又直又平。9、勾缝设计如有要求按设计工法操作，如无要求采用平缝压槽工艺。勾缝采用凹缝，缝宽2cm,缝深2cm,勾前用水冲洗干净，勾后再用同级别的水泥砂浆抹平划槽勾缝，缝两侧同级别水泥砂浆抹带宽Iem,厚0.5cm,并保证均匀一致。沉降缝用沥青麻絮填塞密实后外露5Cm的缝用水冲洗干净后采用于MIo砂浆勾凹缝，缝宽2cm,深2cm,缝两侧抹带抹成宽3cm,厚0.5Cm的砂浆凸带。勾缝需注意：勾自然缝，杜绝勾假缝，勾缝以后需用钢刷配合干净水将浆砌片石表面清洗干净整洁，不得用砂浆抹面及修饰石料表面。10、养生砌体砌筑完成后应及时覆盖，并经常洒水保持湿润，常温下养护期不得小于7d。在养护期间应避免对砌体产生碰撞、振动。砌体的砂浆未达到设计强度前，不得承受全部设计荷载。11、挡墙施工应注意保护石油、输水等管线。12、附：浆砌片石施工工艺框图编制：交底人：接收单位：接收负责人：注：工程技术交底书一式三份，交底人一份，被交底人一份，现场工程师份。浆砌片石施工工艺框图
