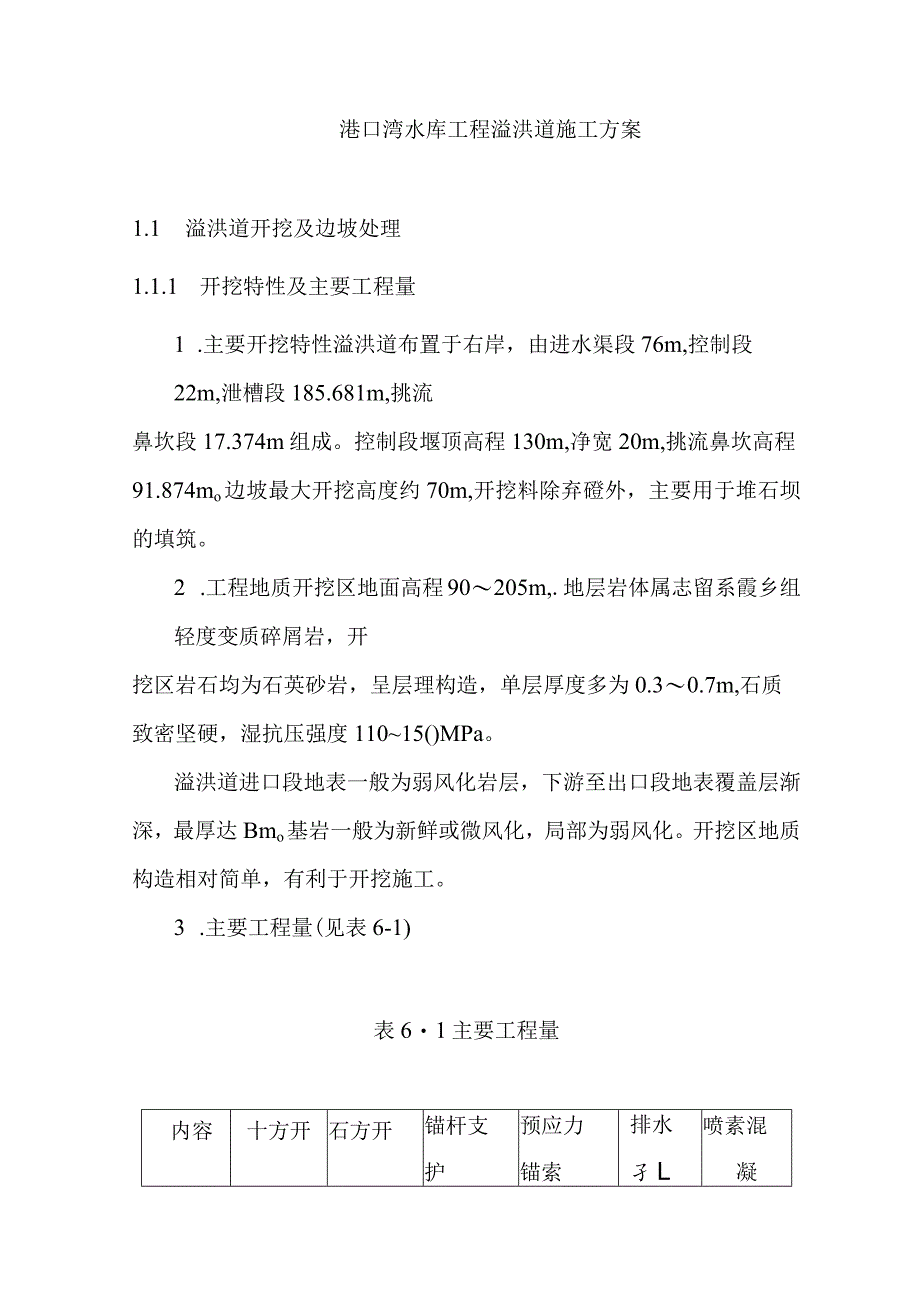

1、港口湾水库工程溢洪道施工方案1.1 溢洪道开挖及边坡处理1.1.1 开挖特性及主要工程量1 .主要开挖特性溢洪道布置于右岸，由进水渠段76m,控制段22m,泄槽段185.681m,挑流鼻坎段17.374m组成。控制段堰顶高程130m,净宽20m,挑流鼻坎高程91.874mo边坡最大开挖高度约70m,开挖料除弃磴外，主要用于堆石坝的填筑。2 .工程地质开挖区地面高程90205m,.地层岩体属志留系霞乡组轻度变质碎屑岩，开挖区岩石均为石英砂岩，呈层理构造，单层厚度多为0.30.7m,石质致密坚硬，湿抗压强度11015()MPa。溢洪道进口段地表一般为弱风化岩层，下游至出口段地表覆盖层渐深，最厚达B

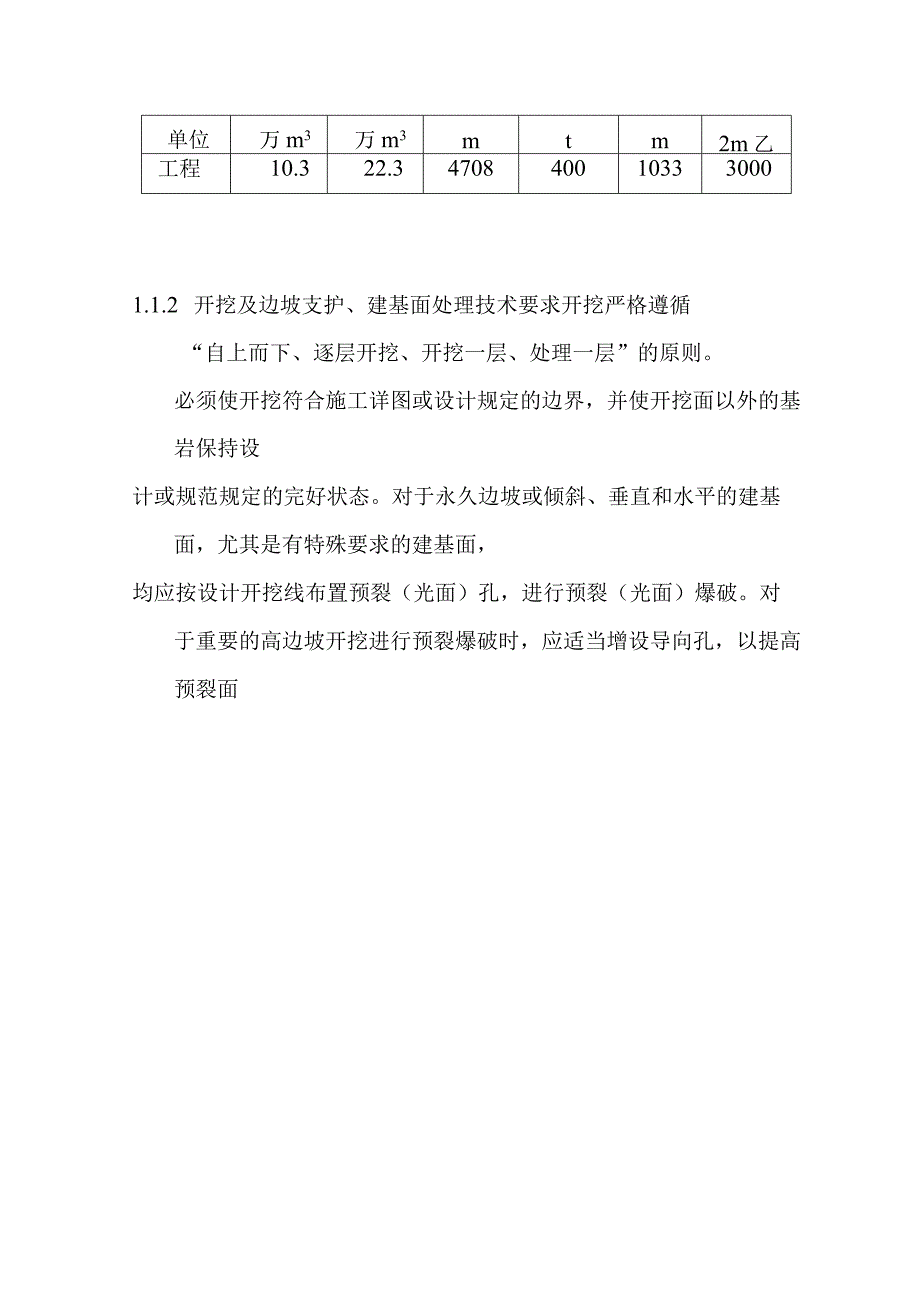

2、mo基岩一般为新鲜或微风化，局部为弱风化。开挖区地质构造相对简单，有利于开挖施工。3 .主要工程量(见表6-1)表61主要工程量内容十方开石方开锚杆支护预应力锚索排水孑L喷素混凝单位万m3万m3mtm2m乙工程10.322.34708400103330001.1.2 开挖及边坡支护、建基面处理技术要求开挖严格遵循“自上而下、逐层开挖、开挖一层、处理一层”的原则。必须使开挖符合施工详图或设计规定的边界，并使开挖面以外的基岩保持设计或规范规定的完好状态。对于永久边坡或倾斜、垂直和水平的建基面，尤其是有特殊要求的建基面，均应按设计开挖线布置预裂（光面）孔，进行预裂（光面）爆破。对于重要的高边坡开挖进

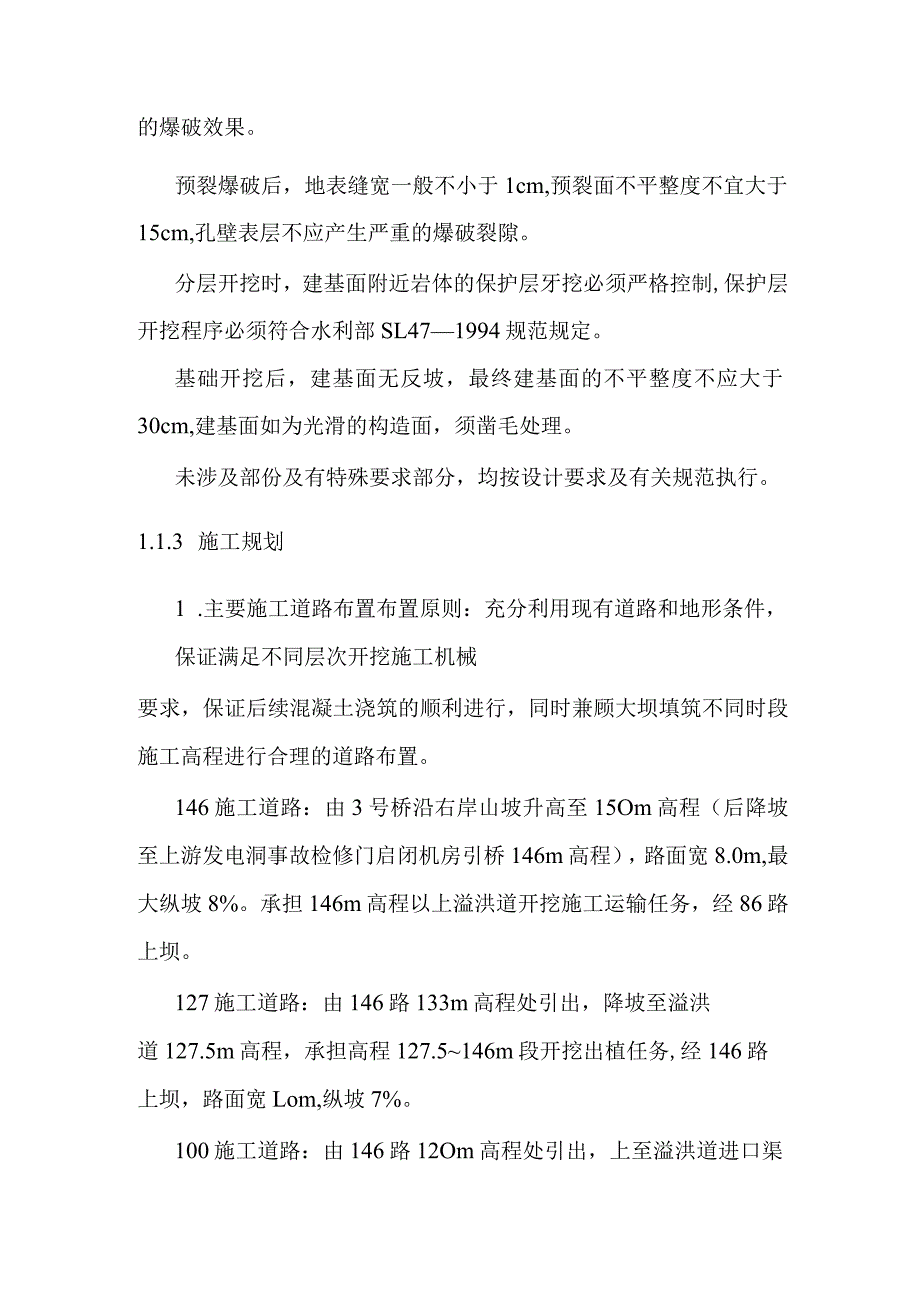

3、行预裂爆破时，应适当增设导向孔，以提高预裂面的爆破效果。预裂爆破后，地表缝宽一般不小于1cm,预裂面不平整度不宜大于15cm,孔壁表层不应产生严重的爆破裂隙。分层开挖时，建基面附近岩体的保护层牙挖必须严格控制,保护层开挖程序必须符合水利部SL471994规范规定。基础开挖后，建基面无反坡，最终建基面的不平整度不应大于30cm,建基面如为光滑的构造面，须凿毛处理。未涉及部份及有特殊要求部分，均按设计要求及有关规范执行。1.1.3 施工规划1 .主要施工道路布置布置原则：充分利用现有道路和地形条件，保证满足不同层次开挖施工机械要求，保证后续混凝土浇筑的顺利进行，同时兼顾大坝填筑不同时段施工高程进行
4、合理的道路布置。146施工道路：由3号桥沿右岸山坡升高至15Om高程（后降坡至上游发电洞事故检修门启闭机房引桥146m高程），路面宽8.0m,最大纵坡8%。承担146m高程以上溢洪道开挖施工运输任务，经86路上坝。127施工道路：由146路133m高程处引出，降坡至溢洪道127.5m高程，承担高程127.5146m段开挖出植任务,经146路上坝，路面宽Lom,纵坡7%。100施工道路：由146路12Om高程处引出，上至溢洪道进口渠127.5m高程，下至发电洞进水口10Om高程，承担高程110127m段施工，直接上坝。路面净宽8.0m,最大纵坡8%o90施工道路：由进厂公路86m高程升高至溢洪道
5、90m高程，负责IlOm高程以下部分施工运输，经86路转左岸道路上坝。195施工运输：由146路15Om高程回升至溢洪道195m高程，为反铲、装载机等机械临时爬行便道。2 .开挖区划分划分原则：保证工作面的有序化，施工机械调配的合理化，最大限度地减少施工干扰，确保开挖工序的顺利进行。合理的分区和道路设置是达到一定开挖强度和保证后期混凝土浇筑等顺利实施的条件。溢洪道开挖共划分三大区。开挖梯段划分：边坡预裂严格按设计层次要求划分，开挖梯段确定为每隔Iom为一梯段，局部特殊部位不超过15m,开挖掌子面宽度一般按40m划分。槽挖掌子面宽度按设计宽度，层次分块视预留保护层后按实际情况划分，一般不超过Io
6、m。爆破分块一般以45排孔，30004000m3确定。各分层工程量表见表6-2o表6-2各分层工程量表程重分区高20高19高195高185r185高175高175高166高166高156高156高146高146-高136高136高127高127.高110110下合计A90320480940255034407820B745085601601C485039208770合903204809402550344074508560485039203260H000000000000注：表中所示方量为土石方总和。土、石方实际工程量由现场实测确定。3 .石方梯段开挖主要程序。梯段开挖原则：“自上而下，逐层开挖，
7、依层分块”。1.1.4开挖方法1 .覆盖层/强风化层剥离溢洪道覆盖层及强风化层约10.28万m3,在石方开挖前必须全部剥离干净，拟采用YQIoOB型潜孔钻辅以手风钻钻孔，自上而下松动爆破分层剥离。采用反铲剥土人工清坡，出磴利用推土机集料，23m3挖掘机上料配以20r自卸车利用右岸146路、127路、100路及90路将弃硝运往下游平整场地，并选取部份剥离料作为大坝填筑黏土层料。2 .边坡预裂造孔所有坡面、边界经测量定线后进行预裂造孔，拟用YQ-100B型潜孔钻，造孔时钻机样架定位必须满足边坡设计要求，确保钻孔精度。各级预裂面应按设计要求一次成型。3 .临空面斜坡三角体采用潜孔钻或手风钻提前开挖。
8、边坡各级马道开挖保留1.5m保护层采用手风钻小炮开挖,底部光面爆破。4 .梯段爆破采用“自上而下，分层分块”微差挤压爆破方法施工，选用CM351高风压钻机或R0C742露天液压钻造孔。临近边坡时，增设缓冲孔，保护预裂面。5 .进水渠建基面和泄槽段预留底板保护层开挖，保护层厚2.53m,采用水平预裂，YQ100B型潜孔钻造孔。1.溢洪道127.5m高程以上槽挖段，采用上下游双向推进施工方法，127路和100路出硝。127.5m高程以下部份开挖采用自下游往上游单向推进施工。7 .石方开挖料用L64m3液压挖掘机配20t自卸车装运，完成一个层次开挖进入下一层次之前，用0.8m3反铲、推土机进行工作面
9、的炮底清理，同时辅以人工扒磴清底。8 .梯段开挖前，沿开挖区边界修筑一条800mm400mm排水沟，各梯段开挖结束后，沿各马道内侧修筑60OmmX40Omm排水沟，排水沟流向与马道坡度一致，各级排水最后经大坝排水系统排放。9 .风水电布置详见风水电系统，工作面风水电由总系统接入。1.1.5爆破参数选择1 .梯段爆破参数选择钻孔机具：CM351高风压钻机、RoC742液压钻孔径：dl=105mm（高风压）d2=89mm（R0C）钻孔立面角：7580。初步拟定台阶高度10m,CM351钻机的孔网参数为3.0m3.5m,ROC742钻机的孔网参数为2.0mX30m,梅花形布孔。炸药单耗选用0.550
10、.60kgmo2 .预裂（光面）爆破参数选择预裂爆破钻孔机具：YQ-100B型潜孔钻孔径：d=89mm爆破参数选择值见表6-3。表6-3爆破参数选择值参数孔深孔距装药直径不藕合系线装药宓t11孔口堵寨初定值100.932mm2.7450g1.0m最后一排主爆孔距预裂面1.2m,孔排距为主爆孔的2/3,单孔装药量相应减少。光面爆破：主要用于各级马道保护层开挖。手风钻钻孔，孔径4548mm,孔深L52.0m,孔距0.50.6m,线装药密度300gmo3 .所有爆破参数根据进场后爆破试验、地质因素等及时作适当调整。1.1.6爆破试验为保证火工材料的使用安全，减少爆炸破坏效应，必须进行一系列的爆破试验
11、，所有各项试验均需要工程师审核后，进行现场实地试验。1 .火工材料性能检验对于新入库的火工材料必须进行常规抽样性能检验，现场开挖爆破不得使用不合格材料。2 .梯段爆破参数试验开挖过程中，必须根据各时段填筑料的类别，提前进行主堆石料、过渡区料的开采试验，并及时将试验结果进行整理以获得更合理的爆破参数，同时也为料场大规模开挖提供技术保证，提高石料的利用率。3 .预裂爆破参数试验根据施工要求，必须在开挖前期施工过程中进行生产性爆破试验，为规模性的预裂爆破提供合理的参数，试验前应根据实际情况进行专题设计，以保证最佳的预裂效果。1.1.7边坡支护边坡主要支护方式为锚杆支护、喷射混凝土、预应力锚索。由于开
12、挖玻面高差较大，梯段分层多，施工过程需逐层支护，同时必须加强边坡稳固性安全监测。1 .锚杆支护施工钻孔施工：根据锚杆孔位的不同高度分别选用手风钻或锚杆台车造孔。手风钻造孔需搭设毛竹结构工作平台，工作平台用锚筋与坡面岩体联接牢固。锚杆台车需要行走便道，因此梯段开挖时预留适当宽度的保留体，待台车施工完毕后再开挖。锚杆支护施工应在进入下一层次开挖之前结束。锚杆制作：对于锚筋束或较长锚杆制作时，需进行焊接或机械联接，所有加工程序必须符合规范规定或设计要求。注浆施工：对于一般锚杆，采用“先注浆后插锚杆”的施工程序，对于较长锚杆拟采用“先插锚杆，后注浆或灌浆”的工艺施工。操作过程中，必须保证孔眼清洗干净，
13、锚杆加工质量和注浆施II艺的规范。注浆使用锚杆注浆机，锚筋上焊接注浆管。锚杆支护各项参数指标必须符合设计要求和规定,施工前必须报工程师验收。预应力锚索施工待进场后视实际情况再确定具体方案。2 .喷射混凝土施工在软弱岩体和坚硬岩体有软弱或破碎夹层的边坡需进行混凝土喷护，遇到局部涌水地段时应采取有效排水措施后才能进行喷护施工。拟采用潮裹喷射法。1.1.8建基面基础处理1 .断层、破碎带处理按设计要求或规范规定进行挖槽、回填混凝土处理。2 .按设计要求进行溢流堰前沿帷幕灌浆，对溢流堰顶、挑流鼻坎段进行固结灌浆处理。3 .基础开挖后，清除表面爆破松散体，并用高压风或水枪彻底冲洗直至干净的裸露基岩。4 .基础开挖后，对表面呈薄片状和尖角的突出岩石、裂隙发育或具有水平裂隙的岩石人工清理干净，过大岩块，用单孔小炮清除。5 .基础开后，发现有意外的缺陷，必须经工程师现场察看后，按工程师要求进行特殊处理。1.1.9溢洪道开挖及基础边坡处理施工进度计划（见表6-4）表6-4溢洪道开挖及基础边坡处理施工进度计划溢洪道开孑空及基础、边坡处理施工项目单数199Q1999年2000年位量IlCI1C12：34.5678,J1Q11I2123456覆盖层殿BT/1/万10.2X146道路、,m10cc100道路m87(下游上坝Tt乐m55QA区r程mu万4.5B区工旦万
