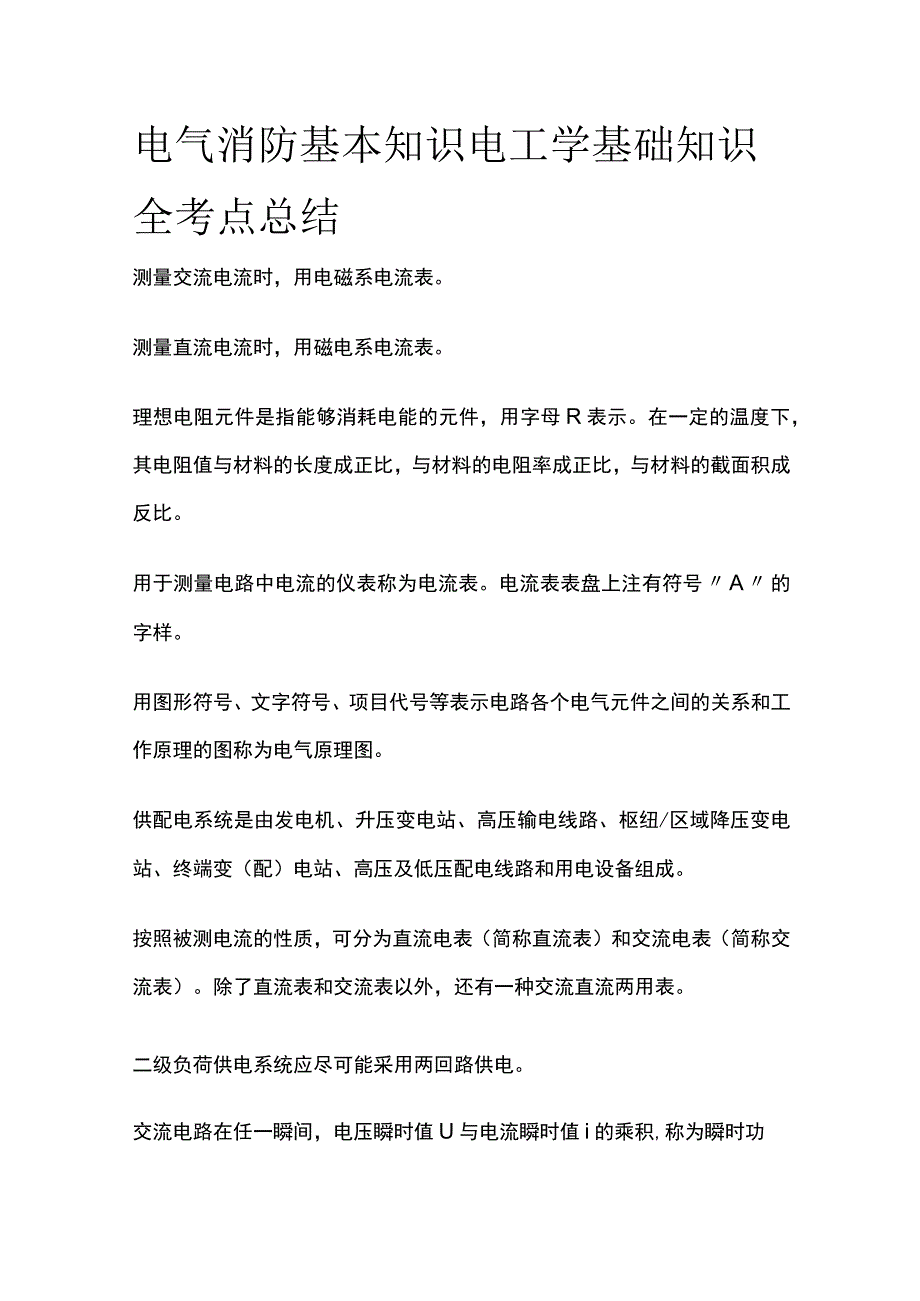

1、电气消防基本知识电工学基础知识全考点总结测量交流电流时,用电磁系电流表。测量直流电流时,用磁电系电流表。理想电阻元件是指能够消耗电能的元件,用字母R表示。在一定的温度下,其电阻值与材料的长度成正比,与材料的电阻率成正比,与材料的截面积成反比。用于测量电路中电流的仪表称为电流表。电流表表盘上注有符号A的字样。用图形符号、文字符号、项目代号等表示电路各个电气元件之间的关系和工作原理的图称为电气原理图。供配电系统是由发电机、升压变电站、高压输电线路、枢纽/区域降压变电站、终端变(配)电站、高压及低压配电线路和用电设备组成。按照被测电流的性质,可分为直流电表(简称直流表)和交流电表(简称交流表)。除了

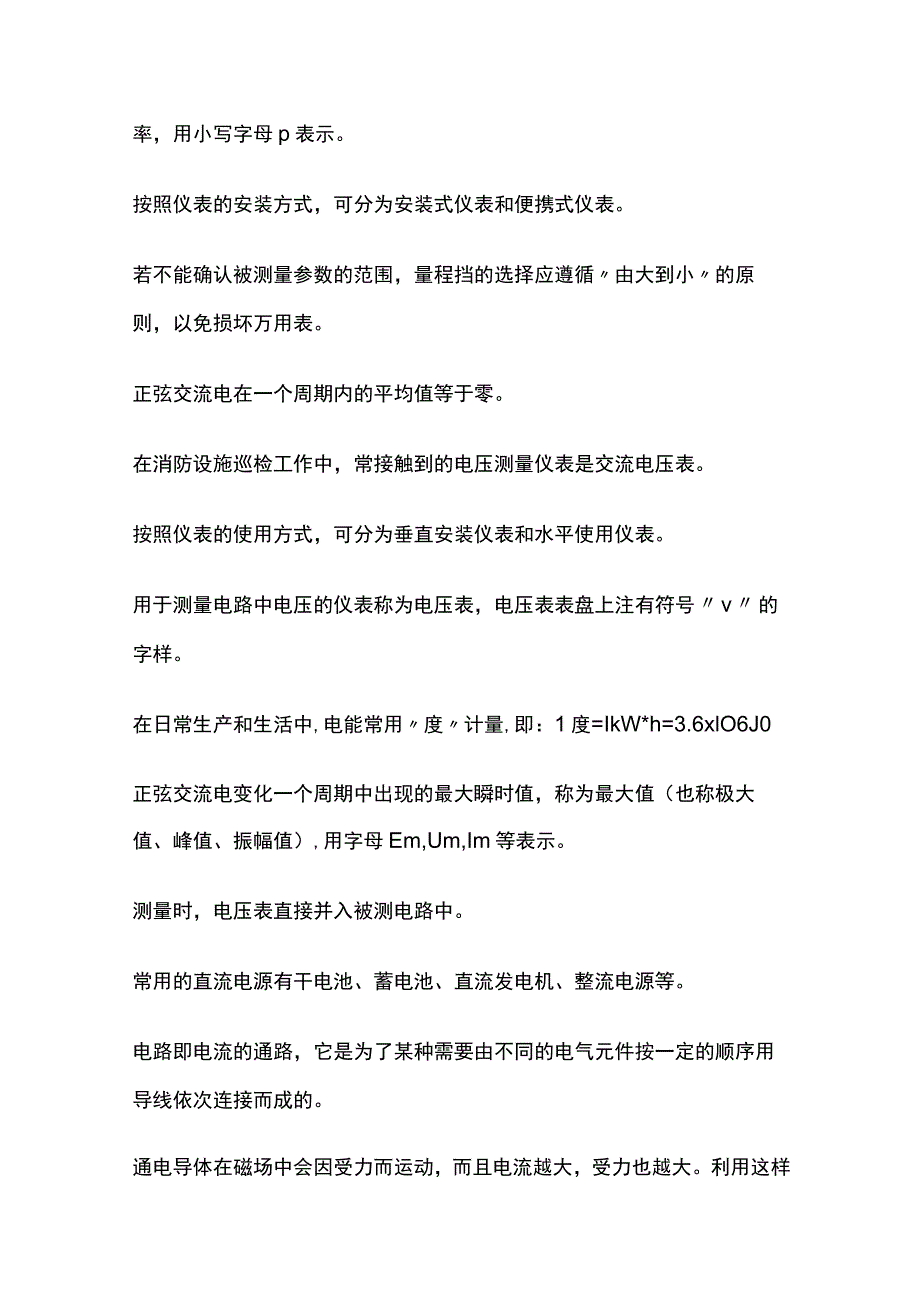

2、直流表和交流表以外,还有一种交流直流两用表。二级负荷供电系统应尽可能采用两回路供电。交流电路在任一瞬间,电压瞬时值U与电流瞬时值i的乘积,称为瞬时功率,用小写字母p表示。按照仪表的安装方式,可分为安装式仪表和便携式仪表。若不能确认被测量参数的范围,量程挡的选择应遵循由大到小的原则,以免损坏万用表。正弦交流电在一个周期内的平均值等于零。在消防设施巡检工作中,常接触到的电压测量仪表是交流电压表。按照仪表的使用方式,可分为垂直安装仪表和水平使用仪表。用于测量电路中电压的仪表称为电压表,电压表表盘上注有符号v的字样。在日常生产和生活中,电能常用度计量,即:1度=IkW*h=3.6xlO6J0正弦交流电

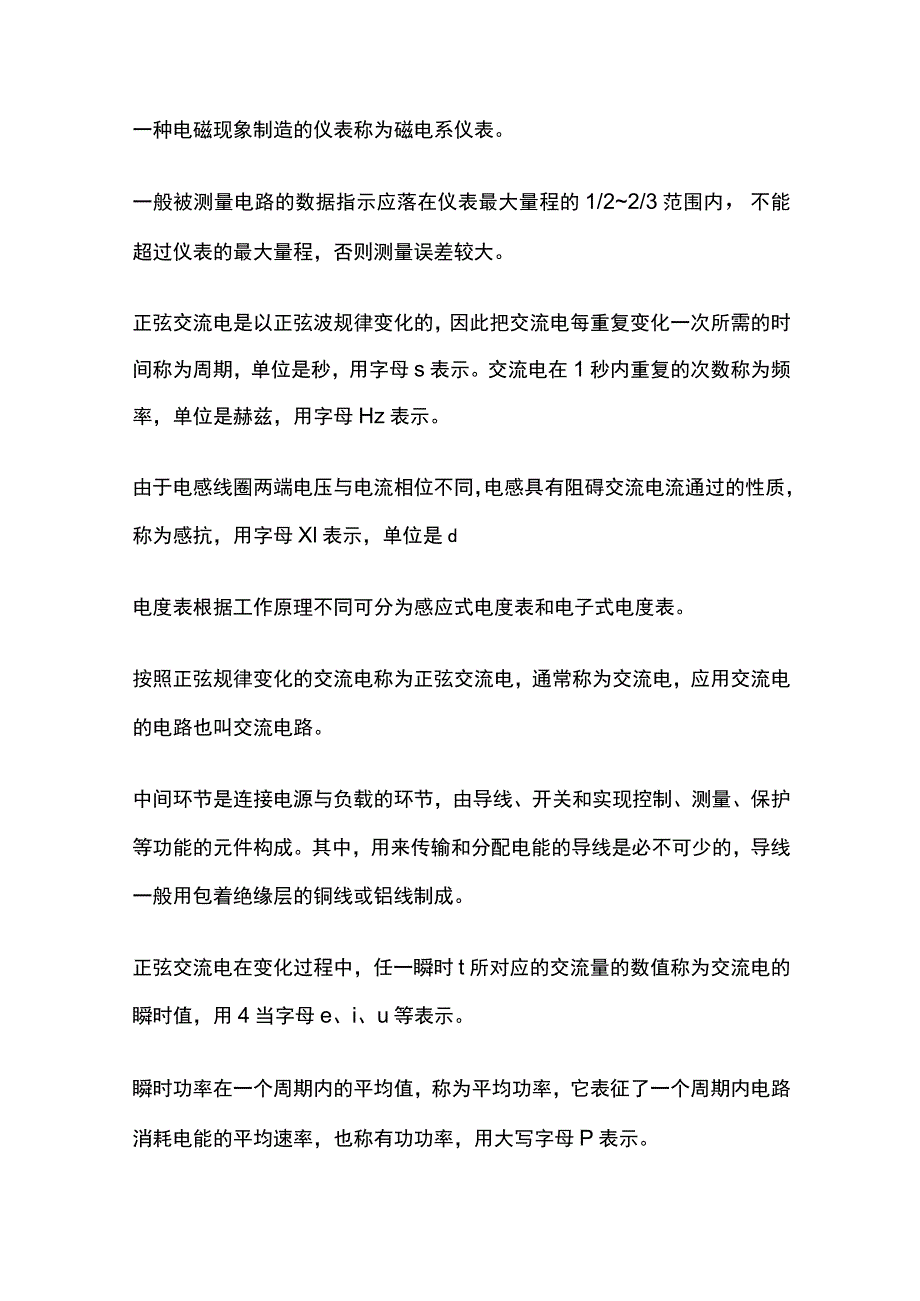

3、变化一个周期中出现的最大瞬时值,称为最大值(也称极大值、峰值、振幅值),用字母Em,Um,Im等表示。测量时,电压表直接并入被测电路中。常用的直流电源有干电池、蓄电池、直流发电机、整流电源等。电路即电流的通路,它是为了某种需要由不同的电气元件按一定的顺序用导线依次连接而成的。通电导体在磁场中会因受力而运动,而且电流越大,受力也越大。利用这样一种电磁现象制造的仪表称为磁电系仪表。一般被测量电路的数据指示应落在仪表最大量程的1/22/3范围内,不能超过仪表的最大量程,否则测量误差较大。正弦交流电是以正弦波规律变化的,因此把交流电每重复变化一次所需的时间称为周期,单位是秒,用字母s表示。交流电在1秒

4、内重复的次数称为频率,单位是赫兹,用字母Hz表示。由于电感线圈两端电压与电流相位不同,电感具有阻碍交流电流通过的性质,称为感抗,用字母Xl表示,单位是d电度表根据工作原理不同可分为感应式电度表和电子式电度表。按照正弦规律变化的交流电称为正弦交流电,通常称为交流电,应用交流电的电路也叫交流电路。中间环节是连接电源与负载的环节,由导线、开关和实现控制、测量、保护等功能的元件构成。其中,用来传输和分配电能的导线是必不可少的,导线一般用包着绝缘层的铜线或铝线制成。正弦交流电在变化过程中,任一瞬时t所对应的交流量的数值称为交流电的瞬时值,用4当字母e、i、u等表示。瞬时功率在一个周期内的平均值,称为平均

5、功率,它表征了一个周期内电路消耗电能的平均速率,也称有功功率,用大写字母P表示。用来测量电能的仪表称为电度表,又称电能表。我国电力系统供配电为正弦交流电,额定频率为50HZ(称为工频)。负载是取用电能的设备,能将电能转换为其他形式的能量(如光能、热能、机械能等)。基本的理想电路元件有电阻元件、电感元件、电容元件。交流电的大小和方向是实时变化的,通常以热效应等效的直流电大小来表示交流电的大小,即交流电的有效值。与磁电系仪表相比,电磁系仪表的准确度和灵敏度都比较差,但它能够测量交流量,而且价格便宜。因此,在对于准确度要求不是很高的情况,电磁系仪表有着广泛的应用。电源是将其他形式的能量(如化学能、机

6、械能等)转换为电能的设备。正弦交流电在一个周期内的平均值等于零。通常情况下,平均值是指正弦交流电流或电压在半个周期内的平均值,用字母Eav,UavJav等表示。在低压供配电系统中,三相交流电多采用星形接法、三相四线制供电,三相分别称为U相、V相、W相。交流电的大小和方向是实时变化的,通常以热效应等效的直流电大小来表示交流电的大小。例如,使交流电和直流电分别交流电的大小和方向是实时变化的,通常以热效应等效的直流电大小来表示交流电的大小。例如,使交流电和直流电分别通过阻值相同的两个导体,如果在相同时间内产生的热量相同,那么这个直流电的大小就叫作交流电的有效值。电工仪表测出的交流电数值通常是指有效值

7、,如交流220V生活用电即为有效值。电力系统中电压等级可分为低压(IkV以下)、中压(335kV)、高压(66220kV)、超高压(33050kV)及特高压佼流100OkV以上,直流800kV以上)。电气技术文字符号分为基本文字符号和辅助文字符号两类。基本文字符号主要表示电气设备、装置和元器件的种类名称,分为单字母符号和双字母符号。供配电系统是由发电机、升压变电站、高压输电线路、枢纽/区域降压变电站、终端变(配)电站、高压及低压配电线路和用电设备组成。一级负荷适用场所:建筑高度大于50m的乙、丙类生产厂房和丙类物品库房,一类高层民用建筑,一级大型石油化工厂,大型钢铁联合企业,大型物资仓库等。功

8、率的单位为W(瓦)、kW(千瓦)、MW(兆瓦)。二级负荷适用场所:室外消防用水量大于35L/S的可燃材料堆场,可燃气体储罐(区)和甲、乙类液体储罐(区),粮食仓库及粮食筒仓,二类高层民用建筑,座位数超过1500个的电影院、剧场,座位数超过3000个的体育馆,任一楼层建筑面积大于3000疔的商店和展览建筑,省(市)级以上的广播电视、电信和财贸金融建筑,室外消防用水量大于25Ls的其他公共建筑。交流电基本物理量包括瞬时值、最大值、有效值、平均值、周期、频率等。我国户外严酷条件下的电气设施第2部分:一般防护要求(GB/T9089.2)采用了国际电工委员会(IEC)的规定,将低压供配电系统按接地形式分

9、为TTsTN和IT三种,其中TN又分为TN-CxTN-S和TN-C-So在供配电系统中,用电设备被称为电力负荷,其大小以功率或电流表示。根据用电设备重要性及中断供电在政治、经济、人身安全上可能造成的损失或影响程度,电力负荷分为一级负荷、二级负荷和三级负荷。导电能力弱的或几乎不导电的材料称为绝缘材料,如橡胶、塑料、陶瓷等。在电气工程中能作为绝缘材料的。用的直流电源有干电池、蓄电池、直流发电机、整流电源等。按照仪表的工作原理,可分为磁电系仪表、电磁系仪表、电动系仪表、整流系仪表、感应系仪表、数字系仪表等。常用电气仪表按照仪表的测量内容(即测量对象),可分为电压表、电流表、电能表、功率表、功率因数表

10、等。基尔霍夫电压定律用于确定回路中各段电压间的关系:在任一时刻,沿任一闭合回路循环一周,回路中各段电压的代数和恒等于零。根据电流性质的不同,电路有直流电路和交流电路之分。三相四线制的线电压为380V相电压为220Vo电力负荷分为三级,分别是一级负荷、二级负荷、三级负荷。电气仪表的准确度分成7个等级,数值越大,测量误差也越大,准确度就越低。供配电系统是由电源系统和输配电系统组成的产生电能并供应和输送给用电设备的系统。一级负荷供电系统应由两个电源供电,当一个电源发生故障时,另一个电源不应同时受到破坏。以及特别重要场所中不允许中断供电的负荷,除由两个电源供电外,还应增设应急电源,并严禁将其他负荷接入

11、应急供电系统。万用表配有红色和黑色两种颜色表笔,测量直流电压、电流时,要注意电路的正、负极性,红表笔接正极,黑表笔接负极。电路的基本组成部分是电源、负载和连接电源与负载的中间环节。TN系统中一旦设备出现外壳带电,实际上就是单相对地短路故障,熔断器的熔丝会熔断,低压断路器的脱扣器会立即动作而跳闸,使故障设备断电,比较安全。在一定的温度下,其电阻值与材料的长度成正比,与材料的电阻率成正比,与材料的截面积成反比。红外测温仪采用非接触测量的方式。交流电应用极为广泛,常用的电气设备如照明灯具、家用电器等都使用交流电。当采用非架空线路供电时,由于电缆的故障恢复时间和故障排查时间长,应采用两根电缆线路供电,且每根电缆线路均应能承受100%的二级负荷。电路的基本组成部分是电源、负载和连接电源与负载的中间环节。对任一种材料,导电是绝对的,绝缘是相对的。
