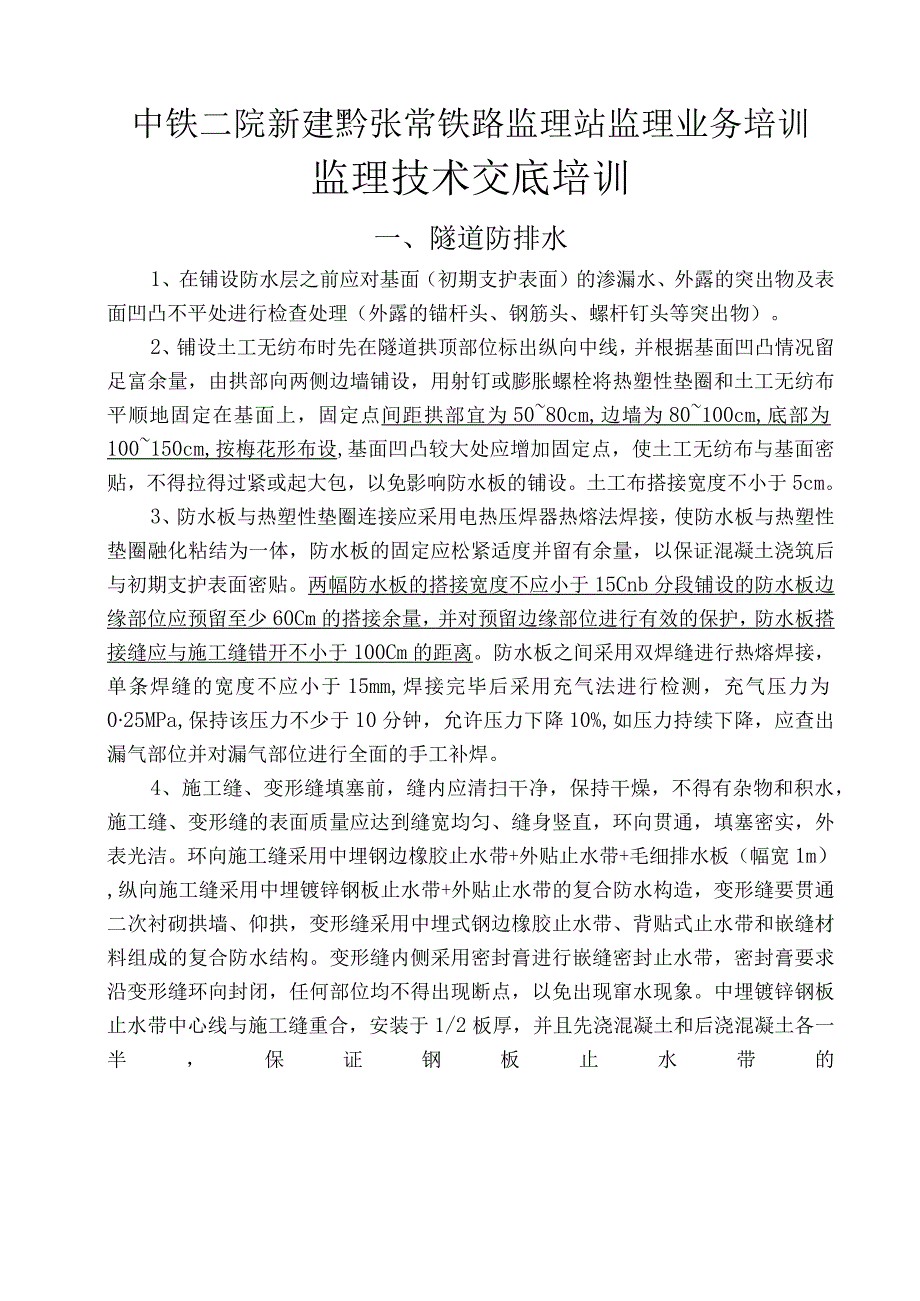

1、中铁二院新建黔张常铁路监理站监理业务培训监理技术交底培训一、隧道防排水1、在铺设防水层之前应对基面（初期支护表面）的渗漏水、外露的突出物及表面凹凸不平处进行检查处理（外露的锚杆头、钢筋头、螺杆钉头等突出物）。2、铺设土工无纺布时先在隧道拱顶部位标出纵向中线，并根据基面凹凸情况留足富余量，由拱部向两侧边墙铺设，用射钉或膨胀螺栓将热塑性垫圈和土工无纺布平顺地固定在基面上，固定点间距拱部宜为5080cm,边墙为80100cm,底部为100150cm,按梅花形布设,基面凹凸较大处应增加固定点，使土工无纺布与基面密贴，不得拉得过紧或起大包，以免影响防水板的铺设。土工布搭接宽度不小于5cm。3、防水板与热
2、塑性垫圈连接应采用电热压焊器热熔法焊接，使防水板与热塑性垫圈融化粘结为一体，防水板的固定应松紧适度并留有余量，以保证混凝土浇筑后与初期支护表面密贴。两幅防水板的搭接宽度不应小于15Cnb分段铺设的防水板边缘部位应预留至少60Cm的搭接余量，并对预留边缘部位进行有效的保护，防水板搭接缝应与施工缝错开不小于100Cm的距离。防水板之间采用双焊缝进行热熔焊接，单条焊缝的宽度不应小于15mm,焊接完毕后采用充气法进行检测，充气压力为025MPa,保持该压力不少于10分钟，允许压力下降10%,如压力持续下降，应查出漏气部位并对漏气部位进行全面的手工补焊。4、施工缝、变形缝填塞前，缝内应清扫干净，保持干燥

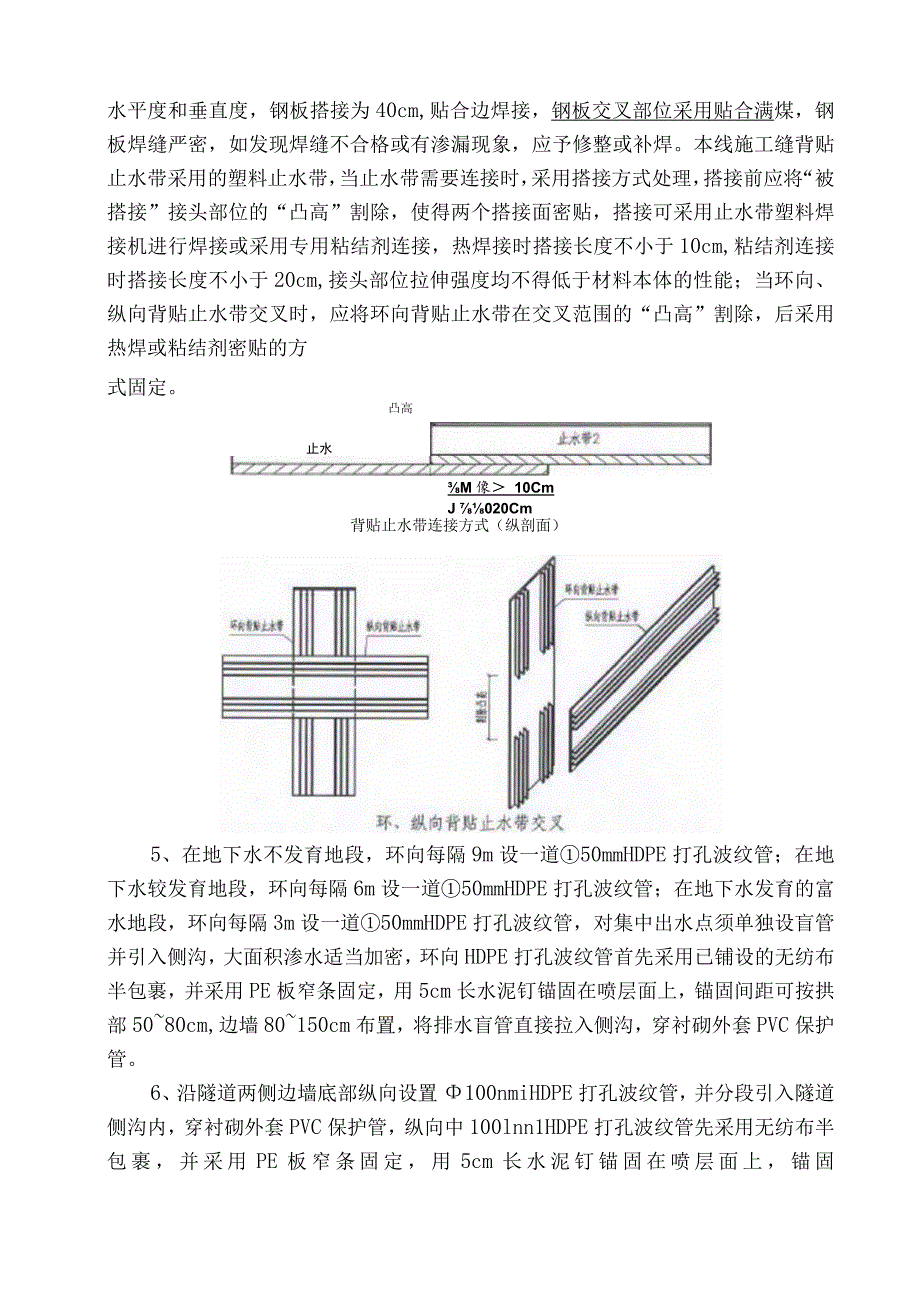

3、，不得有杂物和积水，施工缝、变形缝的表面质量应达到缝宽均匀、缝身竖直，环向贯通，填塞密实，外表光洁。环向施工缝采用中埋钢边橡胶止水带+外贴止水带+毛细排水板（幅宽1m）,纵向施工缝采用中埋镀锌钢板止水带+外贴止水带的复合防水构造，变形缝要贯通二次衬砌拱墙、仰拱，变形缝采用中埋式钢边橡胶止水带、背贴式止水带和嵌缝材料组成的复合防水结构。变形缝内侧采用密封膏进行嵌缝密封止水带，密封膏要求沿变形缝环向封闭，任何部位均不得出现断点，以免出现窜水现象。中埋镀锌钢板止水带中心线与施工缝重合，安装于1/2板厚，并且先浇混凝土和后浇混凝土各一半，保证钢板止水带的水平度和垂直度，钢板搭接为40cm,贴合边焊接，
4、钢板交叉部位采用贴合满煤，钢板焊缝严密，如发现焊缝不合格或有渗漏现象，应予修整或补焊。本线施工缝背贴止水带采用的塑料止水带，当止水带需要连接时，采用搭接方式处理，搭接前应将“被搭接”接头部位的“凸高”割除，使得两个搭接面密贴，搭接可采用止水带塑料焊接机进行焊接或采用专用粘结剂连接，热焊接时搭接长度不小于10cm,粘结剂连接时搭接长度不小于20cm,接头部位拉伸强度均不得低于材料本体的性能；当环向、纵向背贴止水带交叉时，应将环向背贴止水带在交叉范围的“凸高”割除，后采用热焊或粘结剂密贴的方式固定。M像 10Cm J 020Cm凸高止水IM背贴止水带连接方式（纵剖面）5、在地下水不发育地段，环向每

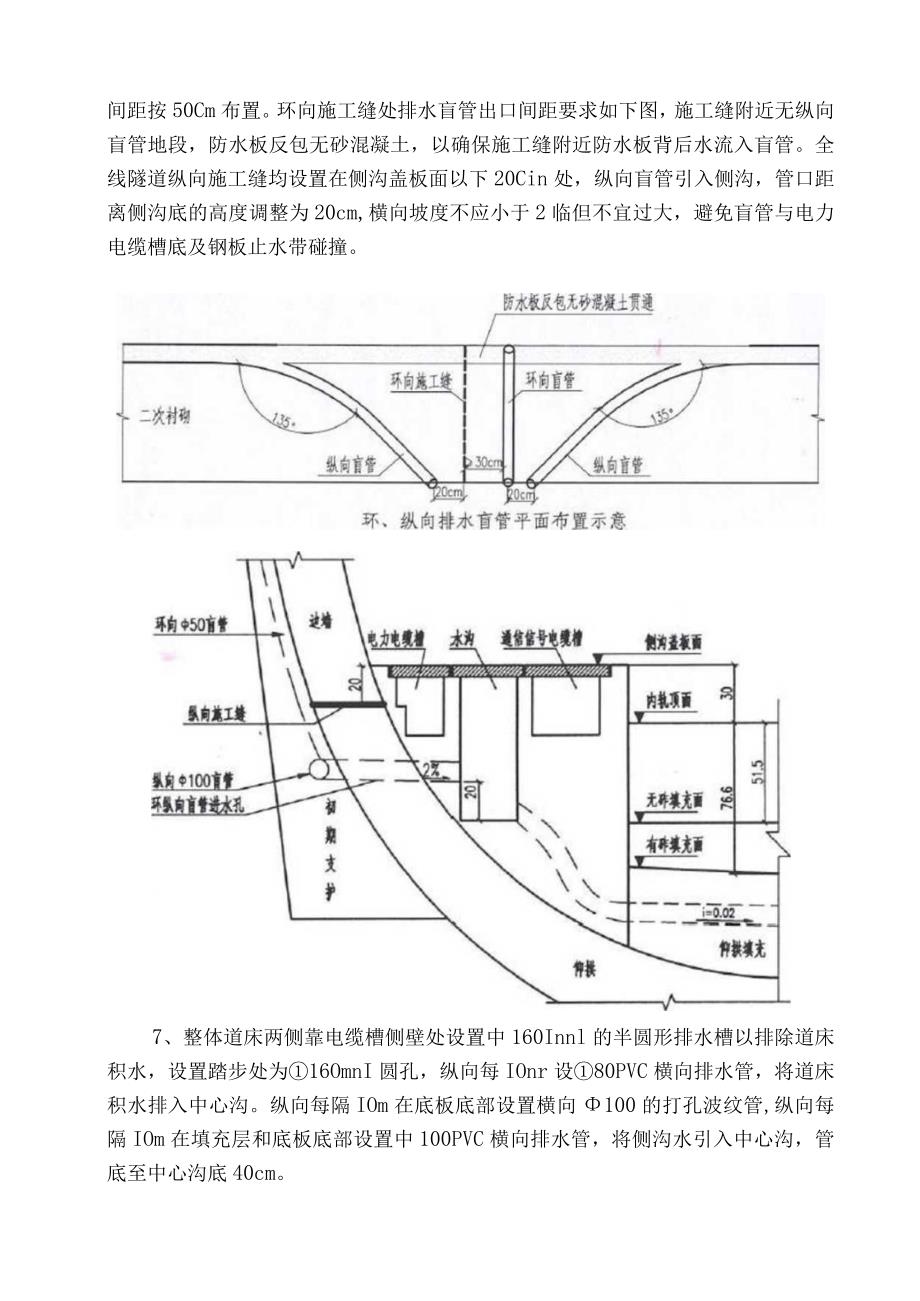

5、隔9m设一道50mmHDPE打孔波纹管；在地下水较发育地段，环向每隔6m设一道50mmHDPE打孔波纹管；在地下水发育的富水地段，环向每隔3m设一道50mmHDPE打孔波纹管，对集中出水点须单独设盲管并引入侧沟，大面积渗水适当加密，环向HDPE打孔波纹管首先采用已铺设的无纺布半包裹，并采用PE板窄条固定，用5cm长水泥钉锚固在喷层面上，锚固间距可按拱部5080cm,边墙80150cm布置，将排水盲管直接拉入侧沟，穿衬砌外套PVC保护管。6、沿隧道两侧边墙底部纵向设置100nmiHDPE打孔波纹管，并分段引入隧道侧沟内，穿衬砌外套PVC保护管，纵向中100lnn1HDPE打孔波纹管先采用无纺布半
6、包裹，并采用PE板窄条固定，用5cm长水泥钉锚固在喷层面上，锚固间距按50Cm布置。环向施工缝处排水盲管出口间距要求如下图，施工缝附近无纵向盲管地段，防水板反包无砂混凝土，以确保施工缝附近防水板背后水流入盲管。全线隧道纵向施工缝均设置在侧沟盖板面以下20Cin处，纵向盲管引入侧沟，管口距离侧沟底的高度调整为20cm,横向坡度不应小于2临但不宜过大，避免盲管与电力电缆槽底及钢板止水带碰撞。7、整体道床两侧靠电缆槽侧壁处设置中160Innl的半圆形排水槽以排除道床积水，设置踏步处为16OmnI圆孔，纵向每IOnr设80PVC横向排水管，将道床积水排入中心沟。纵向每隔IOm在底板底部设置横向100的
7、打孔波纹管,纵向每隔IOm在填充层和底板底部设置中100PVC横向排水管，将侧沟水引入中心沟，管底至中心沟底40cm。8、明洞段为防止衬砌背后积水，在衬砌拱墙背后，先铺设3cm厚MlO砂浆找平层，在铺设防水板，防水板外铺设无纺布，最后铺设5cm厚Mlo砂浆保护层。明洞衬砌边墙脚及拱脚背后设置纵向坡度不小于5%。的纵向IOoHDPE打孔波纹管，墙底设泄水管，边墙衬砌背后每隔6m设置竖向50HDPE打孔波纹管，衬砌外汇水通过竖向排水管和与之相接的纵向排水管，由泄水管、边墙脚背后纵向排水管与竖向排水管引入洞内侧沟，经横向PVC管引入中心沟，如有条件也可横向拉槽设置排水管将水引出洞外。排水管均外裹无纺
8、布。9、明洞回填应加强对防水层排水系统保护，不得损坏防水层及排水系统,施工时墙背应尽量减少超挖，超挖部分采用与衬砌同级混凝土整体灌筑回填密实，单压式明洞拱墙和大边墙之间采用C15混凝土填充密实，根据设计图纸要求在回填混凝土上设置碎（卵）石反滤层。10、洞门端墙顶水沟的排水孔孔径为40cm,亦可采用净空尺寸为40X40Cm的方形断面；端墙背后设置排水盲沟网，管网采用外包土工布的中空矩形塑料排水盲沟，横竖间距均为2m,横向采用HDPE50打孔波纹管，竖向采用HDPE100打孔波纹管，排水盲管在路基面高度处采用100PVC管排入侧沟,端墙后盲沟要求设中孔，在土体中挖槽埋设，横纵排水盲沟采用接头连接，
9、外铺土工布（每平米重量不小于350g）,然后浇筑端墙结构混凝土,端墙后横向排水盲沟以不小于3%的坡度倾向竖向盲沟。二、综合接地1、综合接地主要设计原则（1）综合接地系统以沿线两侧敷设的贯通地线为主干，充分利用沿线桥梁、隧道、路基地段构筑物设施内的接地装置作为接地体，形成低阻等电位综合接地平台。（2）距接触网带电体5m范围以内的金属构件和需要接地的设施、设备应接入综合接地系统。（3）距线路两侧20m范围以内的铁路设备房屋的接地装置应接入综合接地系统。（4）在综合接地系统中，建筑物、构筑物及设备在贯通地线接入处的接地电阻不应大于1Q。2、综合接地总体技术要求（1）接地端子设置应便于设备、设施就近接
10、入综合接地系统和工程实施。电力、接触网等强电设备、设施接地连接线不得进入通信信号槽内。（2）桥梁、隧道、接触网支柱基础等结构物内的接地装置应优先利用结构物中的非预应力结构钢筋作为自然接地体。（3）为防止对预应力钢筋的影响，预应力钢筋不应接入综合接地系统。（4）接地装置应通过结构物内预埋的接地端子与贯通地线可靠连接。接地端子应直接浇筑在混凝土结构内，表面与结构面齐平。（5）构筑物内兼有接地功能（含连接）的结构钢筋和专用接地钢筋应满足接触网短路电流要求。当结构钢筋的截面不满足要求时，可将相邻的二根钢筋并接使用（无需改变钢筋的间距）或局部更换满足截面要求的结构钢筋。3、桥梁综合接地设置（1）明挖扩大
11、基础桥墩综合接地1）在基层底面设一层钢筋网作为水平接地极，水平接地极应满布基底底面；钢筋网格间距宜按照InlXlnI设置，中部“十字”交叉的两根钢筋上的网格节点要求施以型焊接，外围钢筋应闭合焊接，其他节点绑扎；水平接地极钢筋网格的外缘距承台混凝土底面不大于70mm；2）桥墩中应有二根接地钢筋，一端与基底水平接地极（钢筋网）中的钢筋相连，另一端与墩帽处的接地端子相连。墩帽上的接地端子采用桥隧型接地端子，设置在桥墩终点侧立面（大里程侧）；3）桥墩接地钢筋均应优先利用结构物中的非预应力结构钢筋，原则上不再增加专用的接地钢筋。兼有接地功能（含连接）的结构钢筋和专用接地钢筋应满足接触网最大短路电流要求。
12、施工时应对接地钢筋作出标识，便于检查；4）所有接地钢筋间的联接均应保证焊接质量，采用搭接焊或L型焊接。旗露平面（2）桩基础桥墩综合接地1）在每根桩中应有一根通长接地钢筋，桩中的接地钢筋在承台中应环接。图示基桩布置形式仅为示意，工点设计时应按照各桥墩具体的结构形式完成每个基桩的接地设计；2）桥墩中应有二根接地钢筋，一端与承台中的环接钢筋相连，另一端与墩帽处的接地端子相连。墩帽上的接地端子采用桥隧型接地端子，设置在桥墩终点侧立面（大里程侧）；3）接地钢筋均应优先利用结构物中的非预应力结构钢筋，原则上不再增加专用的接地钢筋。兼有接地功能（含连接）的结构钢筋和专用接地钢筋应满足接触网最大短路电流要求。
13、施工时应对接地钢筋作出标识，便于检查；4）所有接地钢筋间的联接均应保证焊接质量，采用搭接焊或L型焊接。正立面恻立面（1）二次衬砌综合接地1）贯通地线铺设在两侧通信信号电缆槽内，利用二次衬砌环向接地钢筋实现横向连接，接地端子均采用桥隧型接地端子；2）二次衬砌中有结构钢筋的隧道接地设置：利用二次衬砌的内层纵、环向结构钢筋作为接触网断线保护接地钢筋;接触网线垂直向上在拱顶的投影线两侧以O.5m为间隔，各选3根纵向结构钢筋作为接地钢筋；上述投影线两侧各1.5m外的其他位置，以Im为间隔，选择纵向结构钢筋作为接地钢筋；在每个台车位中部选一根环向结构钢筋作为环向接地钢筋，环、纵向接地钢筋间可靠焊接；纵向接
14、地钢筋在作业段间可不连接；每个作业段内的环向接地钢筋与两侧通信信号电缆槽靠线路侧外缘的纵向接地钢筋连接；3）二次衬砌中无结构钢筋的隧道，除接触网基础接地外，不再单独考虑接地钢筋设置；4）接地钢筋应优先利用结构物中的非预应力结构钢筋，原则上不再增加专用的接地钢筋。接地钢筋截面应满足接触网最大短路电流要求。施工时应对接地钢筋作出标识，便于检查；5）所有接地钢筋间的联接均应保证焊接质量，采用搭接焊或L型焊接。二如靖辆辆百出（2）初期支护综合接地1） IV、V级以上围岩隧道，利用锚杆、钢拱架（或钢网片）做为接地极;2） In级围岩隧道，利用锚杆和专用环向接地钢筋做为接地极；3）锚杆接地极以约一个台车长
