《索具采办申请表.docx》由会员分享，可在线阅读，更多相关《索具采办申请表.docx（12页珍藏版）》请在第壹文秘上搜索。

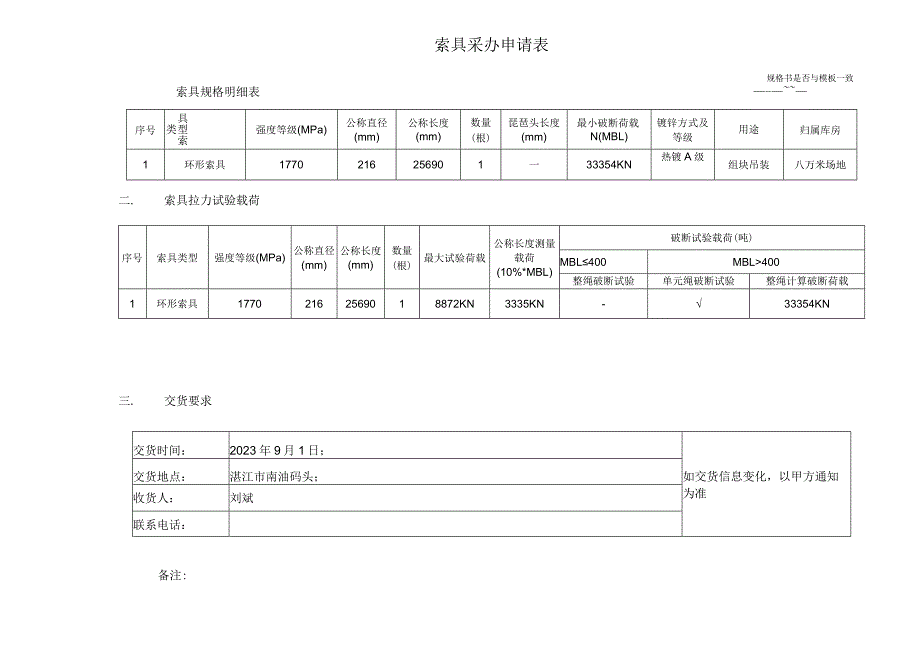

1、索具采办申请表规格书是否与模板一致索具规格明细表-序号具型索类强度等级(MPa)公称直径(mm)公称长度(mm)数量(根)琵琶头长度(mm)最小破断荷载N(MBL)镀锌方式及等级用途归属库房1环形索具1770216256901一33354KN热镀A级组块吊装八万米场地二.索具拉力试验载荷序号索具类型强度等级(MPa)公称直径(mm)公称长度(mm)数量(根)最大试验荷载公称长度测量载荷(10%*MBL)破断试验载荷(吨)MBL400MBL400整绳破断试验单元绳破断试验整绳计算破断荷载1环形索具17702162569018872KN3335KN-33354KN三.交货要求交货时间：2023年9

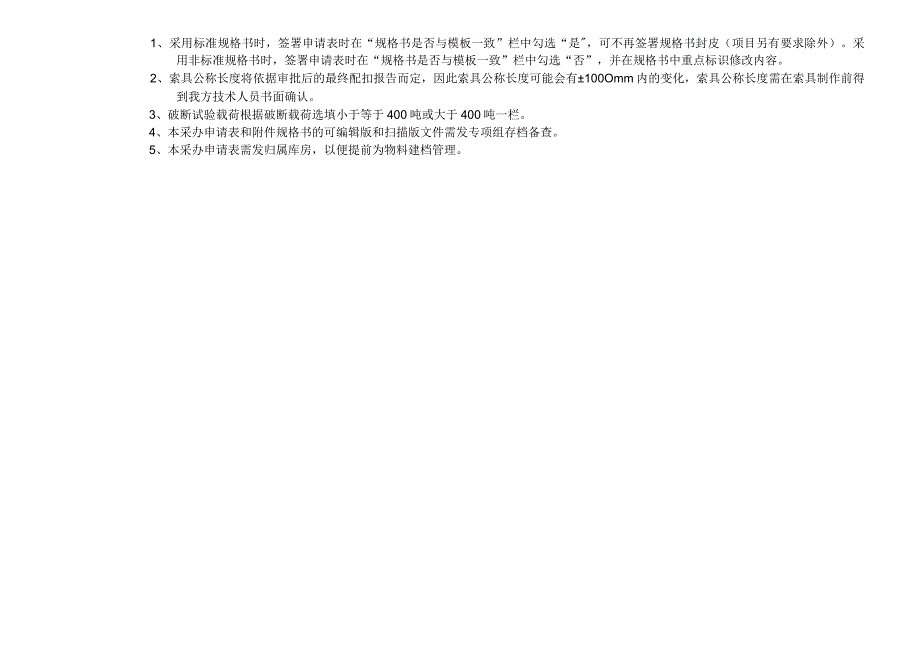

2、月1日；如交货信息变化，以甲方通知为准交货地点：湛江市南油码头；收货人：刘斌联系电话：备注:1、采用标准规格书时，签署申请表时在“规格书是否与模板一致”栏中勾选“是，可不再签署规格书封皮（项目另有要求除外）。采用非标准规格书时，签署申请表时在“规格书是否与模板一致”栏中勾选“否”，并在规格书中重点标识修改内容。2、索具公称长度将依据审批后的最终配扣报告而定，因此索具公称长度可能会有100Omm内的变化，索具公称长度需在索具制作前得到我方技术人员书面确认。3、破断试验载荷根据破断载荷选填小于等于400吨或大于400吨一栏。4、本采办申请表和附件规格书的可编辑版和扫描版文件需发专项组存档备查。5、

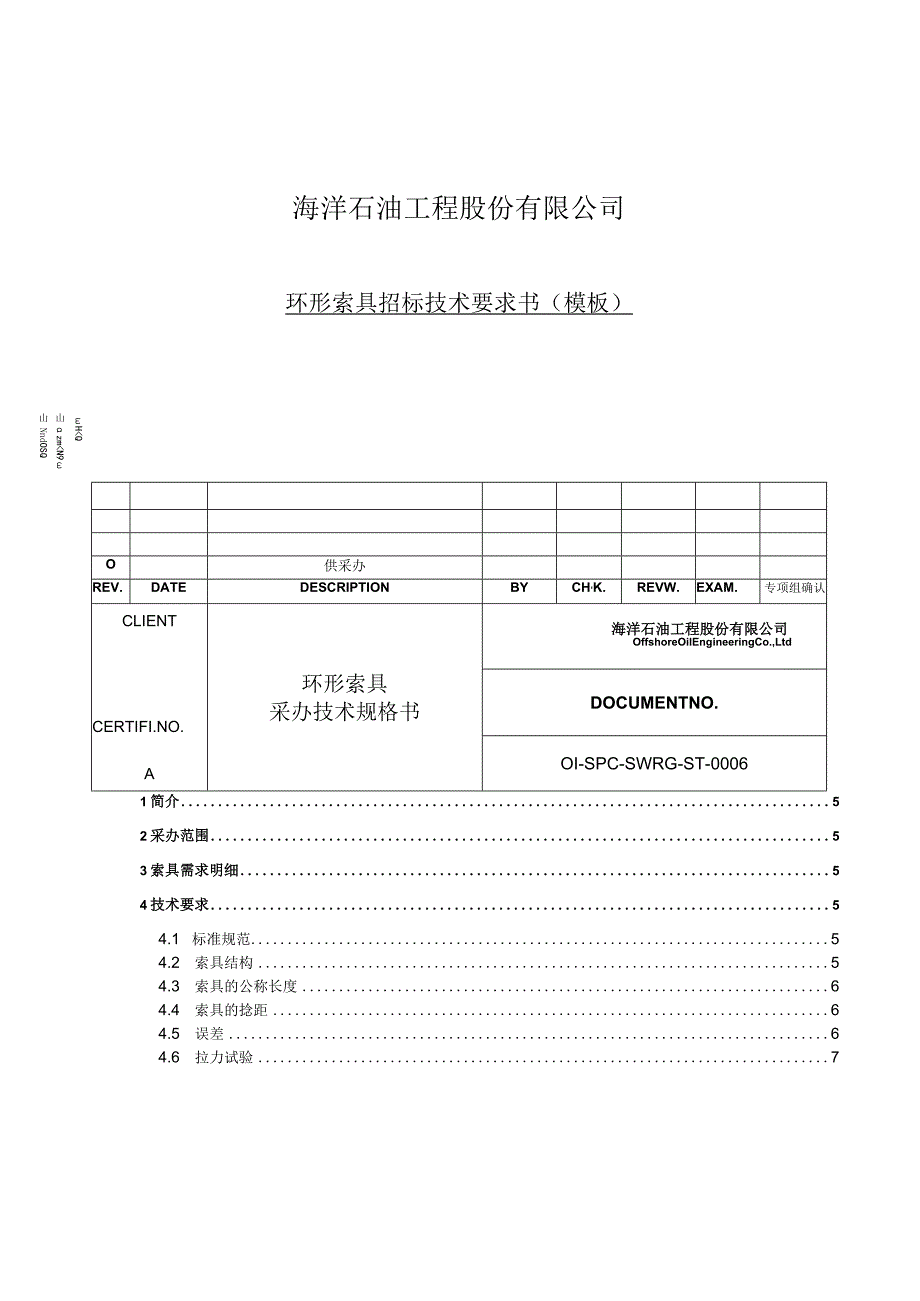

3、本采办申请表需发归属库房，以便提前为物料建档管理。山 NndOSQ山zmN9HQ海洋石油工程股份有限公司环形索具招标技术要求书（模板）O供采办REV.DATEDESCRIPTIONBYCH,K.REVW.EXAM.专项组确认CLIENTCERTIFI.NO.A环形索具采办技术规格书海洋石油工程股份有限公司OffshoreOilEngineeringCo.,LtdDOCUMENTNO.OI-SPC-SWRG-ST-00061简介52采办范围53索具需求明细54技术要求54.1 标准规范54.2 索具结构54.3 索具的公称长度64.4 索具的捻距64.5 误差64.6 拉力试验74.7 防腐要求
4、75制作工艺要求86标书要求87证书98标记99厂家资质910交货要求1010.1 验收要求1010.2 交货要求10附表：技术评议评审项表（环形索具）121简介吊索具及绳缆是海上施工作业的关键核心装备，其使用安全是海上作业安全的生命线。为确保吊索具及绳缆的使用安全，降低海上施工隐患，特编制此规格书，规范采办流程，及时响应项目需求，节约采办成本。本招标文件中作如下定义：甲方：海洋石油工程股份有限公司乙方：索具生产商（不包含代理商）2采办范围本规格书限定的钢丝绳索具范围为：环形索具（无接头绳圈）；3索具需求明细参见采办申请表。4技术要求4.1 标准规范GB8918-2006重要用途钢丝绳GB/T
5、30587-2014钢丝绳吊索环索IMCAM179-2005GuidanceontheUseofCableLaidSlingsandGrommetsBS-EN-10244-2-2009SteelwireandwireproductsNonferrousmetalliccoatingsonsteelwirePart2Zincorzincalloycoatings如同一指标在不同标准中描述不一致，以较高标准为准。4.2 索具结构1）环形索具（GrOmmet）制造规范及结构环形索具根据IMCAMl79规范制造。由足够长的一根单元绳围绕自身旋转六圈而成，截面如图1所示。图1环形索具截面示意图4.3 索
6、具的公称长度环形索具的公称长度是指索具张力到达设计试验荷载（1.33倍安全工作荷载）并保持10分钟后，逐渐降低拉力到索具10%破断荷载时测得的长度，如图4所示。图2环形索具公称长度示意图4.4 索具的捻距环形索具的捻距是指钢丝围绕股芯旋转一周（360。）的起止点间的直线距离，如图3所示。其中，环形索具的捻距应为环形索具直径的6-7.5倍。单根环形索具的捻距确定后不得随意调节，局部捻距与平均捻距误差应小于01o4.5 误差1） 公称长度误差索具在10%的计算破断荷载下测得，公称长度误差W0.25%*公称长度。2） 比较误差是指同一批采购的、相同直径各索具之间最大公称长度误差。比较误差小于等于1/
7、2索具公称直径（即（12d）。4.6 拉力试验1）索具生产商需具备独自完成索具破断拉力试验的拉力试验机和操作人员，拉力试验机的能力不低于2000吨；2）索具生产商的产品需预先完成厂内试验，再送其他实验室检测；3）最大拉力试验：每根索具进行1.33倍安全工作荷载的拉力试验；4）长度测量：逐渐降低拉力至索具10%的破断荷载，测量索具公称长度；5）单元绳破断试验：如果索具最小破断荷载大于400吨，应在同一单元绳生产批次中取试样，并进行单元绳拉力破断试验。单元绳的实际破断荷载应不小于相关规范中规定的计算破断荷载。单元绳拉力破断试验结果应包含在产品证书中。6）索具样绳破断试验：如果索具最小破断荷载不大于
8、400吨，应用同一生产批次的索具作为样绳，并进行破断试验。索具样绳的实际破断荷载应不小于相关规范规定的计算破断荷载。索具样绳破断试验结果应包含在产品证书中。7）试验用销轴直径应满足下表的要求：索具直径（mm）拉力试验销轴直径（mm）10-99120100-150250151-250500251-37575037650010004.7防腐要求所有原绳均需经过热处理，在无特殊说明的情况下，索具使用钢丝绳在合股和合绳过程中均需进行淋油处理。根据索具使用用途，对镀锌防腐的要求如下：1）一次性使用索具的钢丝绳：可采用光面钢丝绳，不需要镀锌；2）使用过程中不浸入海水且多次使用的小型索具（直径12Omm以下
9、）：要求不低于B级镀锌要求;3）多次重复使用的大型吊装索具（直径12Omm及以上）：要求使用热镀且不低于AB级镀锌要求；4）多次在海水中重复使用的索具：要求使用热镀且不低于A级镀锌要求。各级镀锌的锌层厚度不得低于以下数值（参考BS-EN-Io244-2-2009）：钢丝公称直径（d）mmA级AB级B级0.20d0.253020200.25d0.324530300.32d0.406030300.40d0.508555400.50d0.6010070500.60d0.7011580600.70d0.8013090600.80d0.90145100700.90d1.00155110701,00d1.
10、20165115801.20d1.40180125901.40d1.651951351001.65d1.852051451001.85d2.152151551152.15d2.502301701252.50d2.802451851252.80d3.202551951353.20d3.802652101353.80d4.402752201354,40d118mm全部单元绳产品证书和试验证书ABS、DNV或LloydS65118mm吊装产品证书ABS、DNV11ELloyd,s65118mm非吊装产品证书CCS、ABS、DNV或LlOydS65mm吊装及其他产品证书CCS、ABS、DNV或LIOy
11、dS2）产品证书应标明的内容要求提供符合IMCAMI79要求的索具产品证书，包括但不限于：证书名称、证书编号、索具编号、发证日期、索具或环形索具的公称直径、公称长度、安全工作载荷、破断载荷、捻距、制造厂名、镀锌方式及锌层厚度、检验人员签名、发证单位盖章等信息；产品证书后附：1）单元绳（或原绳）产品合格证书及船检证书；2）第三方见证并签署的单元绳（或索具、原绳）破断试验报告；3）第三方见证并签署的单元绳（或索具）拉力试验报告。每根索具的编号应与证书上的编号相对应。8标记铭牌：要求在索具上有永久性金属套环，在套环上至少标明索具编号、索具规格、最小破断荷载、生产厂商等信息。套环上标注内容应耐磨损，且
12、套环不会对索具本身构成伤害。环形索具接头：环形索具接头位置应有永久性标记，且不能在使用过程中发生滑移。9厂家资质1、企业法人提供合法有效的企业法人营业执照、税务登记证及组织机构代码证或证照合一的营业执照。2、供应商要提供与索具产品证书对应的CCS、ABS.DNV或Lloyd,s船级社的工厂认证证书，供货范围要在工厂认证范围之内，并获得甲方认可；3、生产索具用钢丝绳的生产厂家必须经过CCS、ABS.DNV或LloydS船级社的工厂认证,并提工厂认证证书，并获得甲方认可；4、其他生产索具的原材料生产厂家相关资质证书，并获得甲方认可。直径工厂认证证书要求118mm提供单元绳的工厂认证证书118mm提供整绳的工厂认证证书10交货要求10.1 验收要求(1)阶段性验收：供应商应至少提供生产工艺流程中的过程验收、试验、检验凭证： 原料检验、试验报告； 钢丝检验、试验报告； 锌层试验报告； 单元绳试验报告； 整绳试验报告。以上检验、试验报告经甲方审核确认后，方可进入下一生产环节。(2)交付前验收：货物交付前，需将全部检验、实验报告和产品证书等资料整理成册，便于甲方最终验收。货物验收参考海洋石油工程股份有限公司物资到货验收管理办法。10.2 交货要求所有的货物均由供应商负责运输至甲方规定的地
