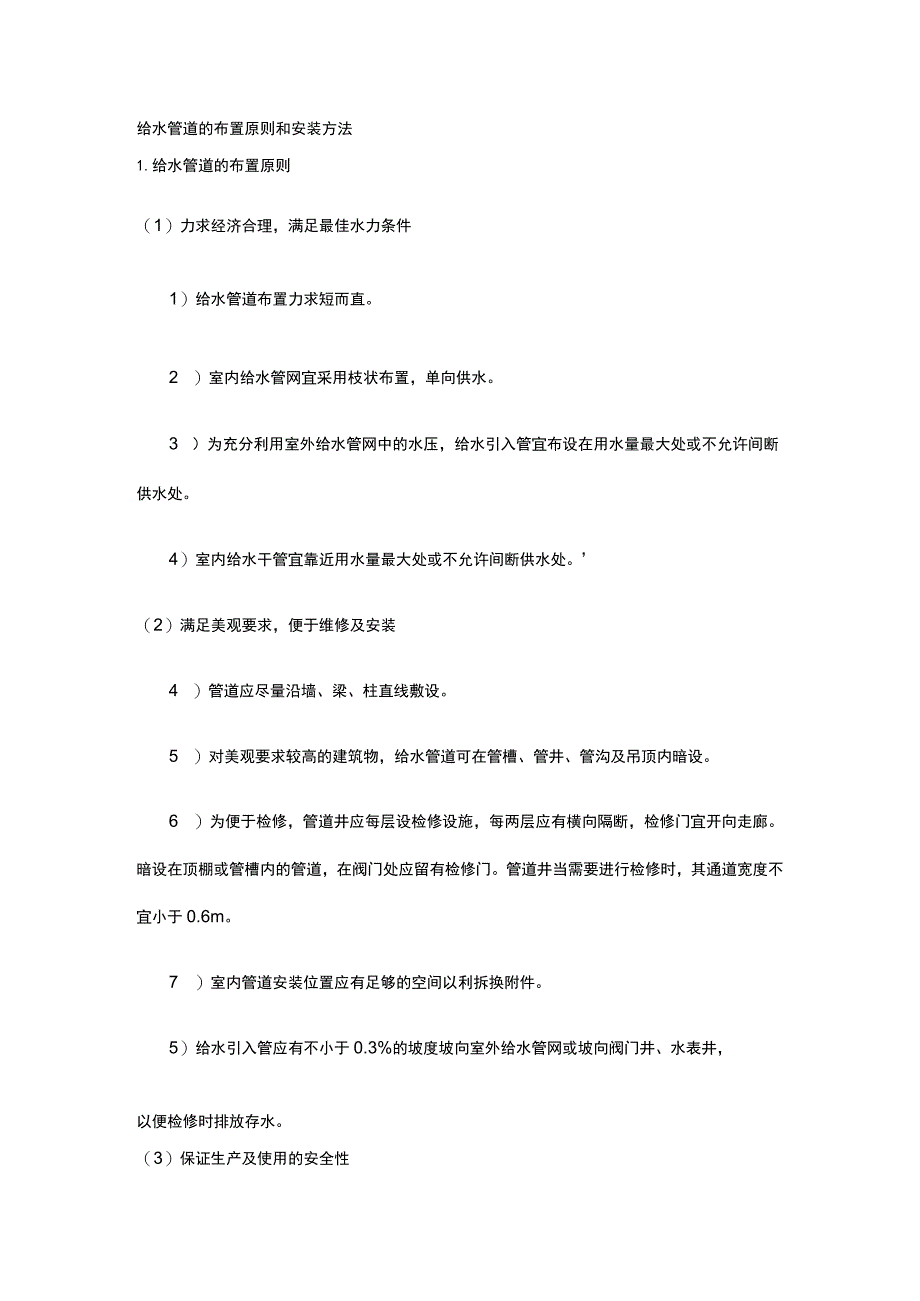

1、给水管道的布置原则和安装方法1.给水管道的布置原则（1）力求经济合理，满足最佳水力条件1）给水管道布置力求短而直。2 ）室内给水管网宜采用枝状布置，单向供水。3 ）为充分利用室外给水管网中的水压，给水引入管宜布设在用水量最大处或不允许间断供水处。4）室内给水干管宜靠近用水量最大处或不允许间断供水处。（2）满足美观要求，便于维修及安装4 ）管道应尽量沿墙、梁、柱直线敷设。5 ）对美观要求较高的建筑物，给水管道可在管槽、管井、管沟及吊顶内暗设。6 ）为便于检修，管道井应每层设检修设施，每两层应有横向隔断，检修门宜开向走廊。暗设在顶棚或管槽内的管道，在阀门处应留有检修门。管道井当需要进行检修时，其通

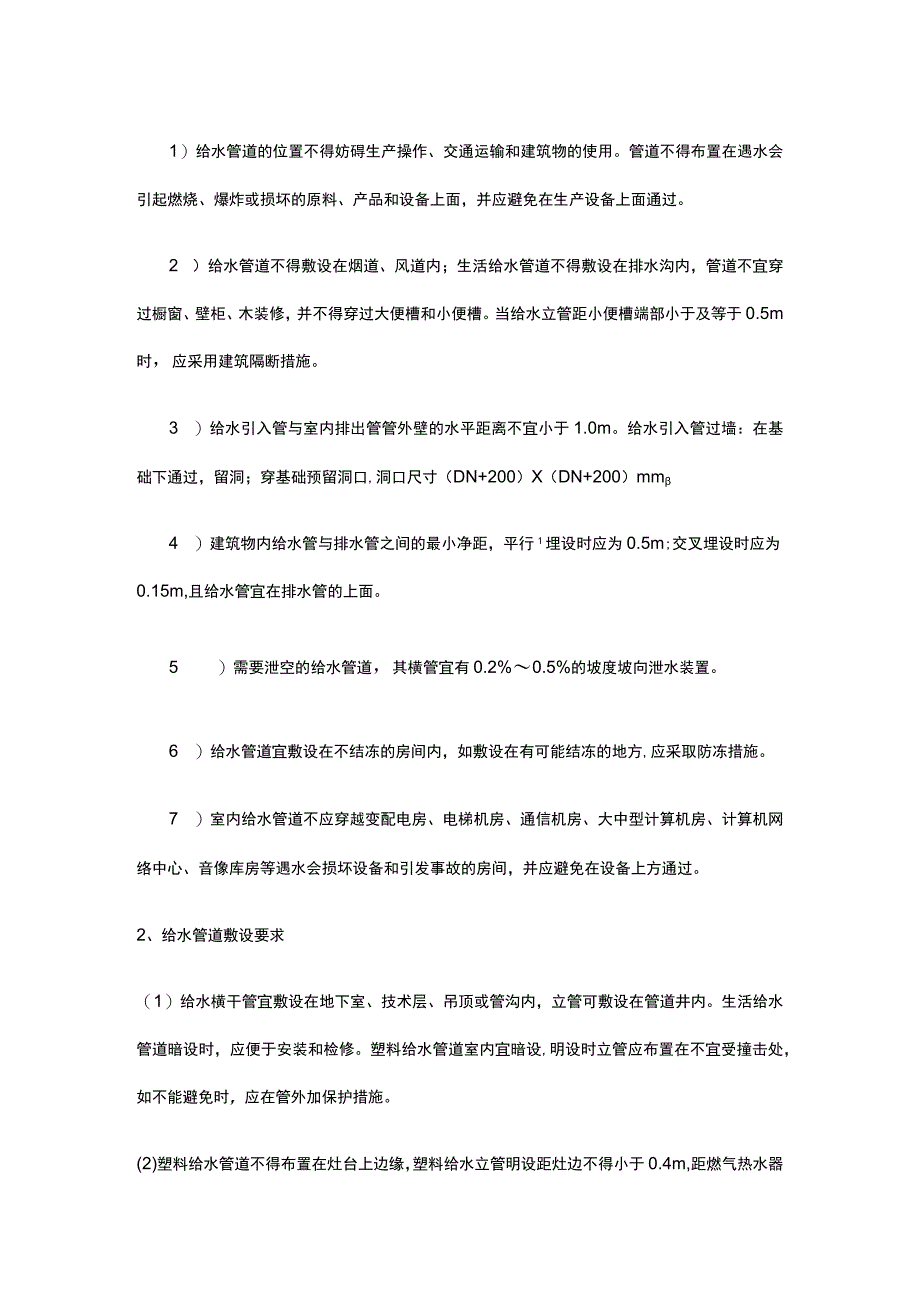

2、道宽度不宜小于0.6m。7 ）室内管道安装位置应有足够的空间以利拆换附件。5）给水引入管应有不小于0.3%的坡度坡向室外给水管网或坡向阀门井、水表井，以便检修时排放存水。（3）保证生产及使用的安全性1）给水管道的位置不得妨碍生产操作、交通运输和建筑物的使用。管道不得布置在遇水会引起燃烧、爆炸或损坏的原料、产品和设备上面，并应避免在生产设备上面通过。2 ）给水管道不得敷设在烟道、风道内；生活给水管道不得敷设在排水沟内，管道不宜穿过橱窗、壁柜、木装修，并不得穿过大便槽和小便槽。当给水立管距小便槽端部小于及等于0.5m时，应采用建筑隔断措施。3 ）给水引入管与室内排出管管外壁的水平距离不宜小于1.0
3、m。给水引入管过墙：在基础下通过，留洞；穿基础预留洞口,洞口尺寸（DN+200）X（DN+200）mm4 ）建筑物内给水管与排水管之间的最小净距，平行1埋设时应为0.5m;交叉埋设时应为0.15m,且给水管宜在排水管的上面。5 ）需要泄空的给水管道，其横管宜有0.2%0.5%的坡度坡向泄水装置。6 ）给水管道宜敷设在不结冻的房间内，如敷设在有可能结冻的地方,应采取防冻措施。7 ）室内给水管道不应穿越变配电房、电梯机房、通信机房、大中型计算机房、计算机网络中心、音像库房等遇水会损坏设备和引发事故的房间，并应避免在设备上方通过。2、给水管道敷设要求（1）给水横干管宜敷设在地下室、技术层、吊顶或管沟

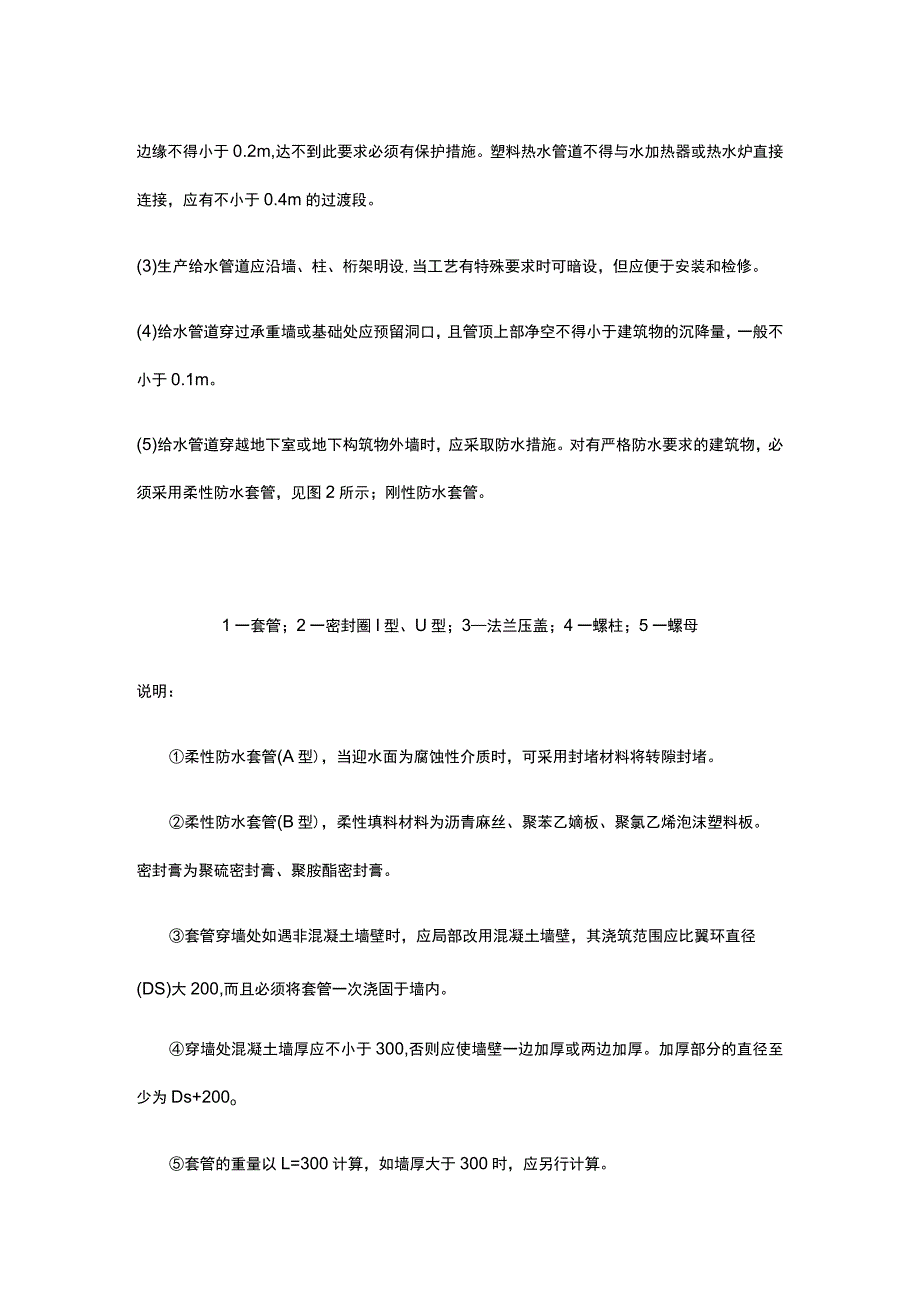

4、内，立管可敷设在管道井内。生活给水管道暗设时，应便于安装和检修。塑料给水管道室内宜暗设,明设时立管应布置在不宜受撞击处，如不能避免时，应在管外加保护措施。(2)塑料给水管道不得布置在灶台上边缘，塑料给水立管明设距灶边不得小于0.4m,距燃气热水器边缘不得小于0.2m,达不到此要求必须有保护措施。塑料热水管道不得与水加热器或热水炉直接连接，应有不小于0.4m的过渡段。(3)生产给水管道应沿墙、柱、桁架明设,当工艺有特殊要求时可暗设，但应便于安装和检修。(4)给水管道穿过承重墙或基础处应预留洞口，且管顶上部净空不得小于建筑物的沉降量，一般不小于0.1m。(5)给水管道穿越地下室或地下构筑物外墙时，
5、应采取防水措施。对有严格防水要求的建筑物，必须采用柔性防水套管，见图2所示；刚性防水套管。1一套管；2一密封圈I型、U型；3法兰压盖；4一螺柱；5一螺母说明：柔性防水套管(A型)，当迎水面为腐蚀性介质时，可采用封堵材料将转隙封堵。柔性防水套管(B型)，柔性填料材料为沥青麻丝、聚苯乙嫡板、聚氯乙烯泡沫塑料板。密封膏为聚硫密封膏、聚胺酯密封膏。套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇筑范围应比翼环直径(DS)大200,而且必须将套管一次浇固于墙内。穿墙处混凝土墙厚应不小于300,否则应使墙壁一边加厚或两边加厚。加厚部分的直径至少为Ds+200o套管的重量以L=300计算，如墙厚大于
6、300时，应另行计算。说明：套管穿墙处如遇非混凝土墙壁时，应改用混凝土墙壁，其浇筑范围应比翼环直径(D4或D3)大200,而且必须将套管一次浇固于墙内。套管内的填料应紧密捣实。穿墙处混凝土墙厚应不小于200,否则应使墙壁一边加厚或两边加厚。加厚部分的直径至少为以D4或D3+200。当套管(件1)采用卷制成型时,周长允许偏差为：D3(D2)600,2,D3(D2)600,0.0035D3(D2)套管的重量以L=200计算，当L200时，应另行计算。(6)给水管道穿过墙壁和楼板，应设置金属或塑料套管。安装在楼板内的套管，其顶部应高出装饰地面20mm,安装在卫生间及厨房内的套管，其顶部应高出装饰地面
7、50mm,底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。套管直径宜大于管道直径两个规格。(7)给水管道不宜穿过伸缩缝、沉降建和抗震缝，管道必须穿过结构伸缩缝、抗震缝及沉降缝敷设时，可选取下列保护措施：1 )在墙体两侧采取柔性连接见图4.2 )在管道或保温层外皮上、下部留有不小于15Omm的净空。3 )在穿墙处做成方形补偿器。4 )活动支架法，将沉降缝两侧的支架做成能使管道垂直位移而不能水平横向位移,以适应沉降缝的伸缩应力。(8)给水立管和装有3个或3个以上配水点的支管始端，均应安装可拆卸的连接件。(9)冷、热水管道同时安装应符合下列规定：1)上、下平行安装时热水管应在冷水管上方。2
8、)垂直平行安装时热水管应在冷水菅左侧。(10)明装支管沿墙敷设时,管外皮距墙面应有2030mm的距离。(11)管与管及与建筑物构件之间的最小净距见表Ie管与管及与建策物构件之间的最小净距表1名称最小净距(mm)水平干管.与其F水管道的水平净距一般不小于500.与其他管道的净距不小于100与墙、地沟壁的净距不小于80-100与柱、梁、设备的净距不小于50与排水管的交叉垂直净距不小于100乂立管不同管径下的距离要求如下：当DN032,至墙的净距不小于25.当DN32DN50,至墙面的净距不小于35.当DN7ODN1至墙面的净距不小于50.当DN125sDN150,至墙面的净距不小于65支管与墙面净距一般为2025引入管在平面上与排水管道不小于1000与水管水平交叉时，不小于150
