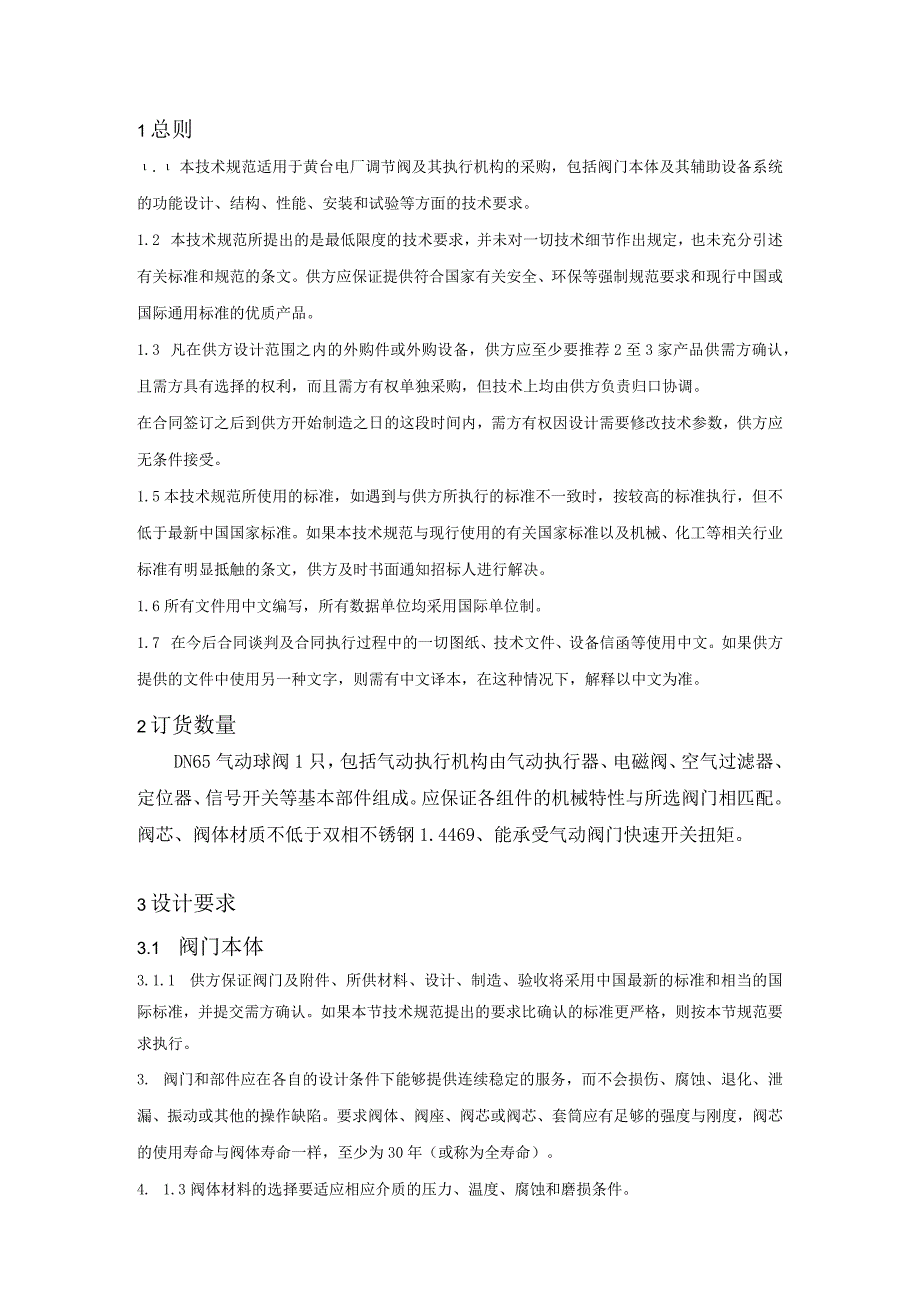

1、脱硫调节阀技术规范1总则.本技术规范适用于黄台电厂调节阀及其执行机构的采购，包括阀门本体及其辅助设备系统的功能设计、结构、性能、安装和试验等方面的技术要求。1.2 本技术规范所提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。供方应保证提供符合国家有关安全、环保等强制规范要求和现行中国或国际通用标准的优质产品。1.3 凡在供方设计范围之内的外购件或外购设备，供方应至少要推荐2至3家产品供需方确认，且需方具有选择的权利，而且需方有权单独采购，但技术上均由供方负责归口协调。在合同签订之后到供方开始制造之日的这段时间内，需方有权因设计需要修改技术参数，供方应无
2、条件接受。1.5本技术规范所使用的标准，如遇到与供方所执行的标准不一致时，按较高的标准执行，但不低于最新中国国家标准。如果本技术规范与现行使用的有关国家标准以及机械、化工等相关行业标准有明显抵触的条文，供方及时书面通知招标人进行解决。1.6所有文件用中文编写，所有数据单位均采用国际单位制。1.7 在今后合同谈判及合同执行过程中的一切图纸、技术文件、设备信函等使用中文。如果供方提供的文件中使用另一种文字，则需有中文译本，在这种情况下，解释以中文为准。2订货数量DN65气动球阀1只，包括气动执行机构由气动执行器、电磁阀、空气过滤器、定位器、信号开关等基本部件组成。应保证各组件的机械特性与所选阀门相
3、匹配。阀芯、阀体材质不低于双相不锈钢1.4469、能承受气动阀门快速开关扭矩。3设计要求3.1 阀门本体3.1.1 供方保证阀门及附件、所供材料、设计、制造、验收将采用中国最新的标准和相当的国际标准，并提交需方确认。如果本节技术规范提出的要求比确认的标准更严格，则按本节规范要求执行。3. 阀门和部件应在各自的设计条件下能够提供连续稳定的服务，而不会损伤、腐蚀、退化、泄漏、振动或其他的操作缺陷。要求阀体、阀座、阀芯或阀芯、套筒应有足够的强度与刚度，阀芯的使用寿命与阀体寿命一样，至少为30年（或称为全寿命）。4. 1.3阀体材料的选择要适应相应介质的压力、温度、腐蚀和磨损条件。4.4.4 阀门结构

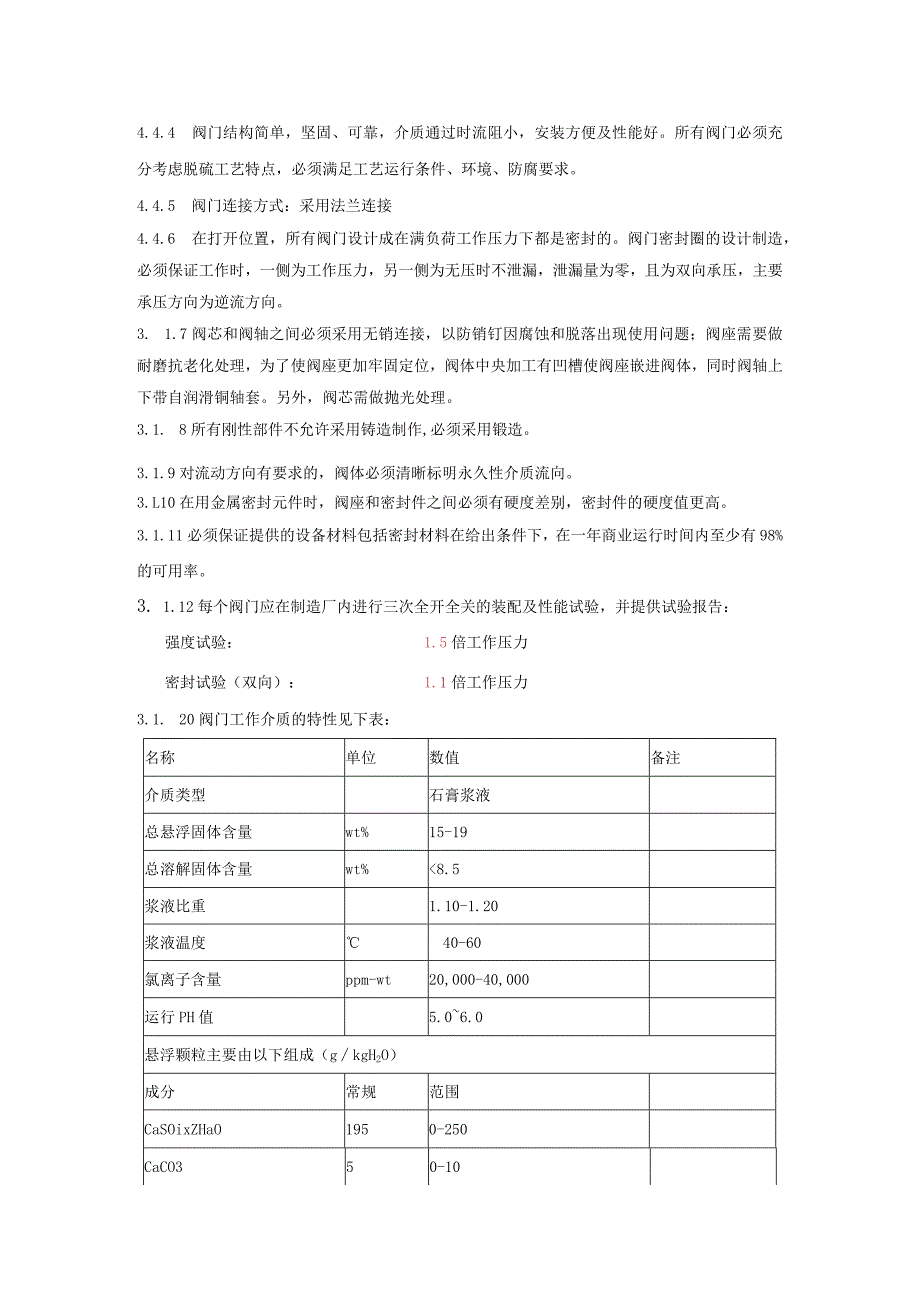

4、简单，坚固、可靠，介质通过时流阻小，安装方便及性能好。所有阀门必须充分考虑脱硫工艺特点，必须满足工艺运行条件、环境、防腐要求。4.4.5 阀门连接方式：采用法兰连接4.4.6 在打开位置，所有阀门设计成在满负荷工作压力下都是密封的。阀门密封圈的设计制造，必须保证工作时，一侧为工作压力，另一侧为无压时不泄漏，泄漏量为零，且为双向承压，主要承压方向为逆流方向。3. 1.7阀芯和阀轴之间必须采用无销连接，以防销钉因腐蚀和脱落出现使用问题；阀座需要做耐磨抗老化处理，为了使阀座更加牢固定位，阀体中央加工有凹槽使阀座嵌进阀体，同时阀轴上下带自润滑铜轴套。另外，阀芯需做抛光处理。3.1. 8所有刚性部件不允
5、许采用铸造制作,必须采用锻造。3.1.9对流动方向有要求的，阀体必须清晰标明永久性介质流向。3.L10在用金属密封元件时，阀座和密封件之间必须有硬度差别，密封件的硬度值更高。3.1.11必须保证提供的设备材料包括密封材料在给出条件下，在一年商业运行时间内至少有98%的可用率。3. 1.12每个阀门应在制造厂内进行三次全开全关的装配及性能试验，并提供试验报告：强度试验：1.5倍工作压力密封试验（双向）：1.1倍工作压力3.1. 20阀门工作介质的特性见下表：名称单位数值备注介质类型石膏浆液总悬浮固体含量wt%15-19总溶解固体含量wt%8.5浆液比重1.10-1.20浆液温度40-60氯离子含
6、量ppm-wt20,000-40,000运行PH值5.06.0悬浮颗粒主要由以下组成（gkgH2O）成分常规范围CaSOixZHaO1950-250CaCO350-10MgCo3、CaFz等不容物220-25溶解盐980-100飞尘40-15注意:用于材料选择的CL浓度：40000ppm；所有的最大值和最小值情形应发生在同一时间下。泵的启动过程中，固体物的浓度可能会高于上述给出的最大值(仅在短期持续时间内)。取决于某些参量，如媒介的成份、PH值、温度等，有些混合物可能会作为部分或全部溶解物而存在。4技术要求4.1本次采购气动阀门为整套设备，三联件要求按以下ASCO,MARTO,MOrCatO系
7、列产品选型，最终由买方确定，定位装置为ABB、西门子、费希尔或同档次产品选配。4.2气动执行机构：具有满足下列但不限于下列特性的气动执行机构：壳体材质采用铝合金、其表面为硬化阳极处理，有一定的防蚀性能和很强的机械强度;气缸端盖涂装环氧树指涂层，可适应于室外及室内环境。4.3外观光滑平整，虽然内部的气孔经过很好的研磨处理，但应具有很强的机械强度。4.4合理的结构设计和润滑处理,有效的提高使用寿命，可在额定负载下作动100万次以上。4. 5传动采用拨叉设计，可灵活的将直线运动转变为旋转运动，输出扭矩特性曲线与阀门从开到关过程中扭矩的特性曲线是相近的。4. 6气缸底都与阀门相连的面具有泄压槽，避免由
8、于阀门的中轴泄漏，因压力差而引起气缸的外部内渗。4.7缸内部的密封材料采用特殊的复合式密封结构(PTFE+石墨)，带有自润滑功能，提高了使用寿命，另有“0”型密封圈，增强了气密性。4. 8执行机构带有行程调节装置，在一定范围内可满足用户的使用要求。5. 9电磁阀(气动开关阀用)(1)铝合金阳极防蚀处理的阀体。(2)聚酰胶接线盒，具有一定的防蚀能力，可用于户外或户内。(3)单电控，电压AC220V,50Hz;F级绝缘等级，允许电压偏差出10%。(4)工作压力范围：0.150.9Mpao(5)工作度:0-+50。(6)P65防护等级(7)可手动操作旋钮。4. 10限位开关(气动开关阀用)(1) 本
