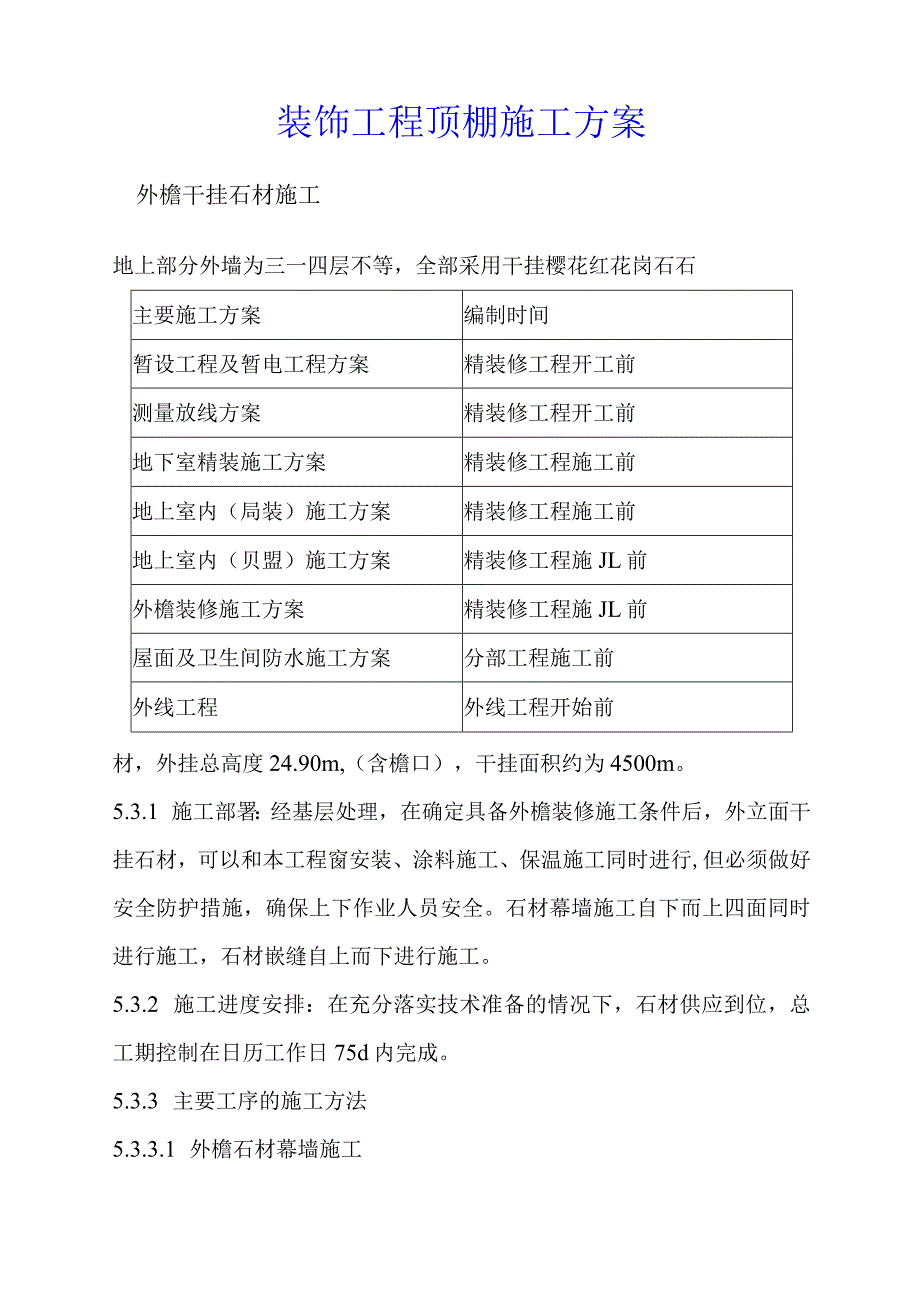

1、装饰工程顶棚施工方案外檐干挂石材施工地上部分外墙为三一四层不等，全部采用干挂樱花红花岗石石主要施工方案编制时间暂设工程及暂电工程方案精装修工程开工前测量放线方案精装修工程开工前地下室精装施工方案精装修工程施工前地上室内（局装）施工方案精装修工程施工前地上室内（贝盟）施工方案精装修工程施JL前外檐装修施工方案精装修工程施JL前屋面及卫生间防水施工方案分部工程施工前外线工程外线工程开始前材，外挂总高度24.90m,（含檐口），干挂面积约为4500m。5.3.1 施工部署：经基层处理，在确定具备外檐装修施工条件后，外立面干挂石材，可以和本工程窗安装、涂料施工、保温施工同时进行,但必须做好安全防护措施

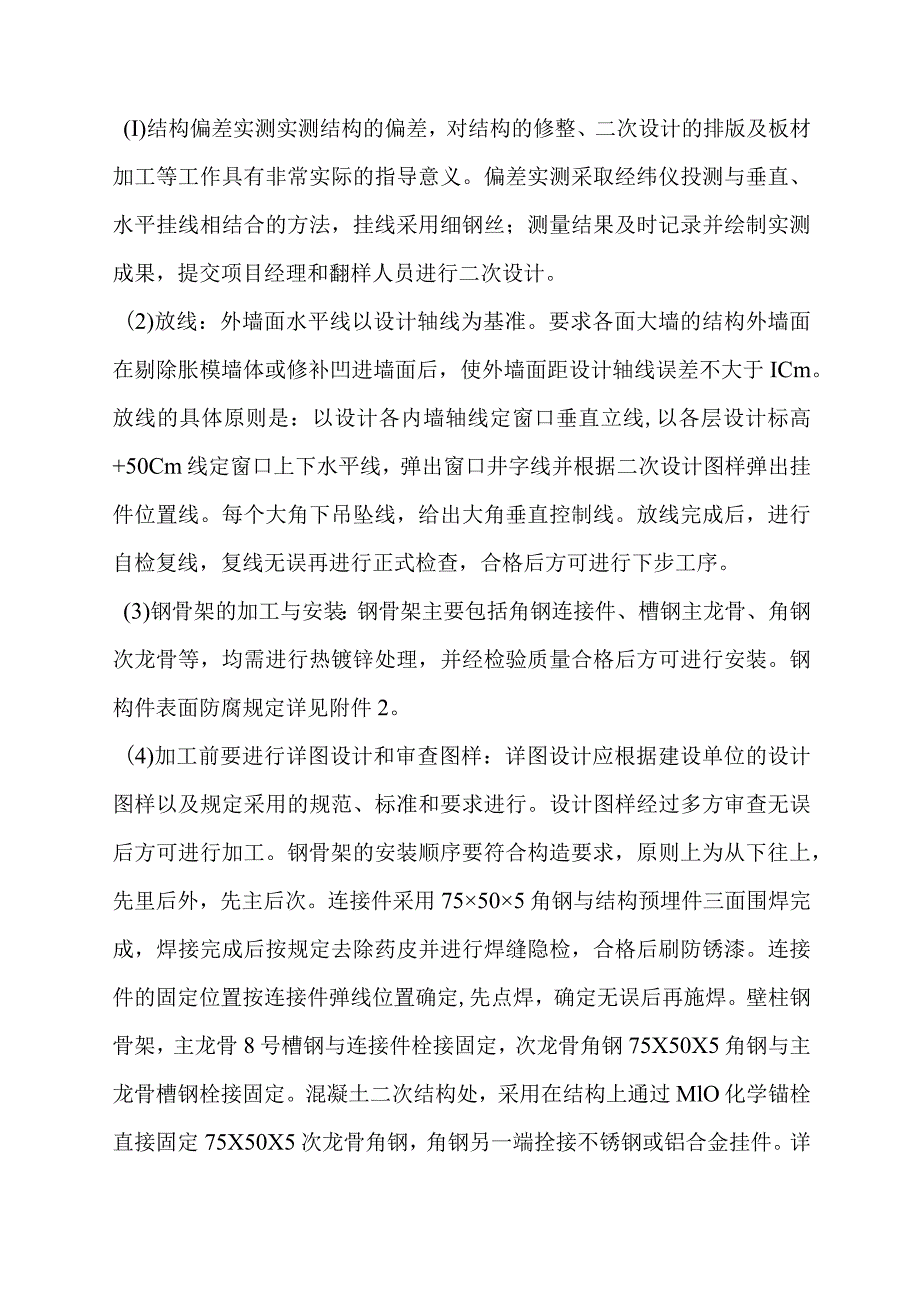

2、，确保上下作业人员安全。石材幕墙施工自下而上四面同时进行施工，石材嵌缝自上而下进行施工。5.3.2 施工进度安排：在充分落实技术准备的情况下，石材供应到位，总工期控制在日历工作日75d内完成。5.3.3 主要工序的施工方法5.3.3.1 外檐石材幕墙施工(I)结构偏差实测实测结构的偏差，对结构的修整、二次设计的排版及板材加工等工作具有非常实际的指导意义。偏差实测采取经纬仪投测与垂直、水平挂线相结合的方法，挂线采用细钢丝；测量结果及时记录并绘制实测成果，提交项目经理和翻样人员进行二次设计。(2)放线：外墙面水平线以设计轴线为基准。要求各面大墙的结构外墙面在剔除胀模墙体或修补凹进墙面后，使外墙面距
3、设计轴线误差不大于ICm。放线的具体原则是：以设计各内墙轴线定窗口垂直立线,以各层设计标高+50Cm线定窗口上下水平线，弹出窗口井字线并根据二次设计图样弹出挂件位置线。每个大角下吊坠线，给出大角垂直控制线。放线完成后，进行自检复线，复线无误再进行正式检查，合格后方可进行下步工序。(3)钢骨架的加工与安装：钢骨架主要包括角钢连接件、槽钢主龙骨、角钢次龙骨等，均需进行热镀锌处理，并经检验质量合格后方可进行安装。钢构件表面防腐规定详见附件2。(4)加工前要进行详图设计和审查图样：详图设计应根据建设单位的设计图样以及规定采用的规范、标准和要求进行。设计图样经过多方审查无误后方可进行加工。钢骨架的安装顺
4、序要符合构造要求，原则上为从下往上，先里后外，先主后次。连接件采用75505角钢与结构预埋件三面围焊完成，焊接完成后按规定去除药皮并进行焊缝隐检，合格后刷防锈漆。连接件的固定位置按连接件弹线位置确定,先点焊，确定无误后再施焊。壁柱钢骨架，主龙骨8号槽钢与连接件栓接固定，次龙骨角钢75X50X5角钢与主龙骨槽钢栓接固定。混凝土二次结构处，采用在结构上通过MlO化学锚栓直接固定75X50X5次龙骨角钢，角钢另一端拴接不锈钢或铝合金挂件。详见节点图样。（5）干挂花岗石：本工程的干挂花岗石采用在石材上开槽用挂件连接，其技术含量较高，要求石材开槽在加工厂内完成，加工须准确。自下而上分层托挂。建筑物阳角板

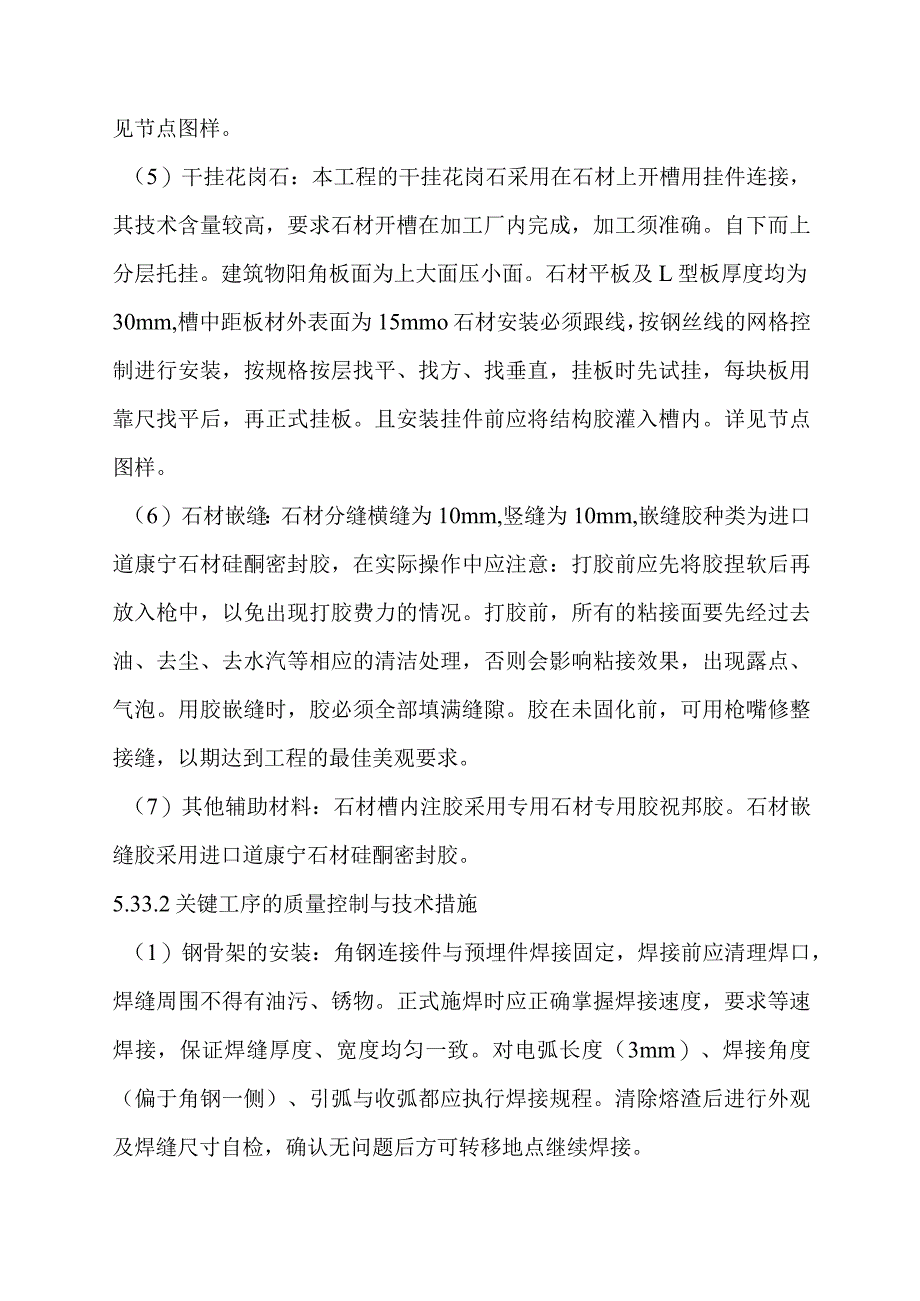

5、面为上大面压小面。石材平板及L型板厚度均为30mm,槽中距板材外表面为15mmo石材安装必须跟线，按钢丝线的网格控制进行安装，按规格按层找平、找方、找垂直，挂板时先试挂，每块板用靠尺找平后，再正式挂板。且安装挂件前应将结构胶灌入槽内。详见节点图样。（6）石材嵌缝：石材分缝横缝为10mm,竖缝为10mm,嵌缝胶种类为进口道康宁石材硅酮密封胶，在实际操作中应注意：打胶前应先将胶捏软后再放入枪中，以免出现打胶费力的情况。打胶前，所有的粘接面要先经过去油、去尘、去水汽等相应的清洁处理，否则会影响粘接效果，出现露点、气泡。用胶嵌缝时，胶必须全部填满缝隙。胶在未固化前，可用枪嘴修整接缝，以期达到工程的最佳
6、美观要求。（7）其他辅助材料：石材槽内注胶采用专用石材专用胶祝邦胶。石材嵌缝胶采用进口道康宁石材硅酮密封胶。5.33.2关键工序的质量控制与技术措施（1）钢骨架的安装：角钢连接件与预埋件焊接固定，焊接前应清理焊口，焊缝周围不得有油污、锈物。正式施焊时应正确掌握焊接速度，要求等速焊接，保证焊缝厚度、宽度均匀一致。对电弧长度（3mm）、焊接角度（偏于角钢一侧）、引弧与收弧都应执行焊接规程。清除熔渣后进行外观及焊缝尺寸自检，确认无问题后方可转移地点继续焊接。主龙骨与角钢连接件、主龙骨与次龙骨固定，均采用栓接固定，每处不少于2个螺栓。螺栓应拧紧，以弹簧垫压平为准。上下主龙骨之间留有20mm缝隙，并采用
7、450mm长芯柱连接，芯柱与主龙骨之间采用不锈钢螺栓固定。芯柱采用6号槽钢。（2）干挂石材安装：首先应根据二次设计图样及翻样图核对板材规格，无误后再进行板材安装。为保证开槽质量，要求在加工厂内开槽,对于现场需补开槽的石材要选用专人经培训后进行，槽位、槽深、槽的长宽要严格控制，为保证开槽的质量（垂直度、槽深、槽位），采取如下措施：现场将石板固定后再开槽，槽位与挂件吻和后，标出位置再开槽。槽深用角磨机或专用机械预先调好位置，以标尺杆顶住石材，槽深度25mm为宜。开槽完毕即进行自检，包括槽深、位置、垂直度、槽侧石材有无劈裂，合格的方可使用。安装石材前，应清除槽内浮尘、石渣，以便注胶起到粘接作用。（3
8、）外饰面允许偏差执行“JCJ731991”规范及金属与石材幕墙工程技术规范uJGJ1332001中表737幕墙安装允许偏差干挂饰面允许偏差外饰面允许偏差表表52（4）石材嵌缝：操作时应首先进行石材缝清理，清理工作应在石材牢固、安全检验合格后方可进行，用特制板刷或其他工具等缝内滞存物、污染物、粉末清除干净，石材缝刷两遍清水，这样可增加嵌缝胶的附着能力，在清理后，横竖缝均应填塞聚苯棒，要求填塞深度应一致、平直无重叠，遇挂件断开时碰头缝应严密，转角处割角准确、检查项目允许偏差（mm）检测手段光面毛面立面垂直362m托线板或经纬仪表面平整12.52m靠尺、钢板尺阳角方正24边长20Cm方尺、楔尺接缝平
9、直22.5IOm尼龙线及尺接缝高低差11.0楔尺、深度尺接缝宽度0.52卡尺检查顺畅，并不得有松动现象，进行嵌缝前为了避免污染相邻石材，要用不干胶条沿缝隙边缘遮挡，嵌缝时要求使用嵌胶枪，按分段一次完成,其速度在保证嵌缝无气泡、无断裂情况下进行，嵌缝胶锚压应在初凝成型时完成，保证外形一致。不干胶条在注胶成型后修补完成后方撕下并及时清理干净。打胶完后要求嵌缝胶本身比石材表面凹进1.5mm,打胶本身厚度应不少于5mm。（5）成品保护：石材采用定制的手推车进行水平运输，石材之间衬垫泡沫条，下侧垫短木方；车斗前方两侧加焊15Omm长圆钢管，外套胶皮管，防止石材的磕碰及前倾。注意对石材转角、柱角、檐口装饰
10、线条等部位的保护，每层的石材出入口相对应的做木套保护。拆除、改制施工脚手架时，要做石材保护的专项交底，要有措施。在施工时要注意防止石材表面的污染，注意不能有油性、酸性物质及擦缝胶接触石材表面。石材嵌缝时在两侧板端粘贴防污染保护条，嵌缝完成后将保护条揭掉，并集中收存。胶筒以旧换新，防止乱扔影响场容。完工时对有缺陷和损伤的石材进行更换或修理，然后用干净水和硬毛刷（不得使用钢丝刷、金属刮削器）清洗所有石材表面。石材废料及各种材料包装物应清运到指定垃圾回收站，做好现场的文明施工。半成品石材入库存放，防止丢失。顶棚施工5.4.1 轻钢龙骨吊顶轻钢龙骨吊顶是一种新型轻质装饰结构，是以薄壁轻钢龙骨为支承骨架
11、，配以轻型罩面板材组合而成的新型顶棚体系。5.4.1.1 轻钢吊顶龙骨以镀锌钢带、铝带、铝合金型材或薄壁冷轧退火黑薄钢板卷带为原料，经冷弯或冲压而成的顶棚吊顶的骨架支承材料。凡是用黑薄钢板，均须在出厂前涂两层防锈漆。龙骨经与罩面板组合，即成吊顶。由于轻钢龙骨（特别是镀锌钢带）不便显露，故这种龙骨更适宜用于隐蔽式装配吊顶。(1)特点：这种吊顶龙骨设置灵活，拆卸方便，并具有质量轻、高强、防震、防火、隔热、隔声等多种特点。由于不用木材、水泥，从而使传统的湿作业成为干作业。(2)用途：用于工业与民用建筑物的装饰顶棚和装饰吸声顶棚，有上人和不上人两种，可以选择。5.4.1.2 安装施工技术通常采用轻钢龙
12、骨的隐蔽式装配吊顶，无论选择何种罩面板，均需同龙骨固定，只不过在固定方法上有所差异。龙骨实际上是吊顶体系的骨架，龙骨的断面及安装、固定方法很多，但不论何种断面、何种材料，都要力求安全，简便。所谓安全，主要是指骨架要满足吊顶功能上的要求；简便即是有利于安装。(1)施工准备1)检查结构施工情况吊顶施工前，应检查结构尺寸、校核空间尺寸及结构需要处理的质量问题。2)检查设备安装情况（八）龙骨安装：在龙骨的安装程序上，因为主龙骨在上，所以，吊挂件同主龙骨相连，在主龙骨底部弹线，然后再用连接件将次龙骨与主龙骨固定。在主、次龙骨的安装程序上，可先将主龙骨与吊杆安装完毕，然后再依次安装中龙骨、小龙骨。也可以主
13、、次龙骨一齐安装，二者同时进行。至于采用哪些形式，主要视不同部位、所吊面积的大小来决定。大房间安装大龙骨，根据设计要求中间部分应起拱，一般为短跨的1/200,主、次龙骨(大、中、小龙骨)长度方向可用接插件连接，接头处要错开。龙骨的安装，一般是按照预先弹好的位置，从一端依次安装到另一端。如果有高低跨，常规做法是先安装高跨部分，然后再安装低跨。对于检修孔、上人孔、通风篦子等部位，在安装龙骨的同时，应将尺寸及位置留出，将封边的横撑龙骨安装完毕。如果在吊顶下部悬挂大型灯饰，龙骨与吊杆在此方面都做好配合，有些龙骨还需断开，那么，在构造上还应采取相应的加固措施。如若大型灯饰，悬挂最好同龙骨脱开，以便安全使
14、用。如若一般灯具，对于隐蔽式装配吊顶来说，可以将灯具直接固定在龙骨上。(B)龙骨调平：在安装龙骨前，因为已经拉好标高控制线，根据标高控制线，使龙骨就位，因此龙骨的调平与安装宜在同一时间完成。调平主要是调整主龙骨，只要主龙骨标高正确，中、小龙骨一般不会发生什么问题。吊顶施工前，检查设备管道安装情况，有无交叉施工,并进行妥善安排。(2)施工程序龙骨安装程序：在墙上出弹出标高线一固定吊杆一安装大龙骨一按标高线调整大龙骨一大龙骨底部弹线一固定中、小龙骨一固定异形龙骨一装横撑龙骨。放线放线主要是弹好吊顶标高线、龙骨布置线和吊杆悬挂点。（八）吊顶标高线：一般是弹到墙面或柱面上。(B)龙骨布置线：一般必须弹
15、到楼板下底面上。(C)吊杆位置线：吊杆的间距是根据龙骨的断面及使用的荷载综合确定。龙骨断面大，刚度好，那么吊杆的间距可相应大一些。如果在实际工程中使用非标准龙骨配件，那么龙骨的断面及吊杆，均应经过受力计算后方能确定。吊杆的位置线与龙骨一样，同时弹在楼板下底面上。2)固定吊杆吊杆的选择，应根据吊顶的形式灵活处理。可用钢筋，也可用型钢一类的型材。如果选用的不是标准图集的构件，那么，吊杆的大小及连接构造，应经过设计与计算，看其抗拉强度是否满足安全的要求。如果选用标准图集，吊杆的规格及固定方法已经计算，只要按标准图集所标注的尺寸规格选用即可。选用与设计吊杆，主要是安全问题，其次是悬吊方便，调节灵活。只有这样，才能做到安全、实用。在隐蔽式装配吊顶中，吊顶本身质量的大小，是否上人或有其他活荷载，是决定吊顶构造的关键因素。本身质量大，再有一定检修荷载，在固定方法上，以起码承受使用的荷载为准则。吊杆的施工，主要包括与结构的固定、断面选择、吊杆与龙骨的连接。（八）吊杆与结构的固定：与结构的固定方法，基本上有三种形式。,板或梁上预留吊钩或预埋件。吊杆直接焊在预埋件上，或用螺栓固cEo 在吊点的位置，用冲击钻打胀管螺栓，然后将胀管螺栓同吊杆焊接。此种方法可省去预埋件，比较灵活。 用射钉
