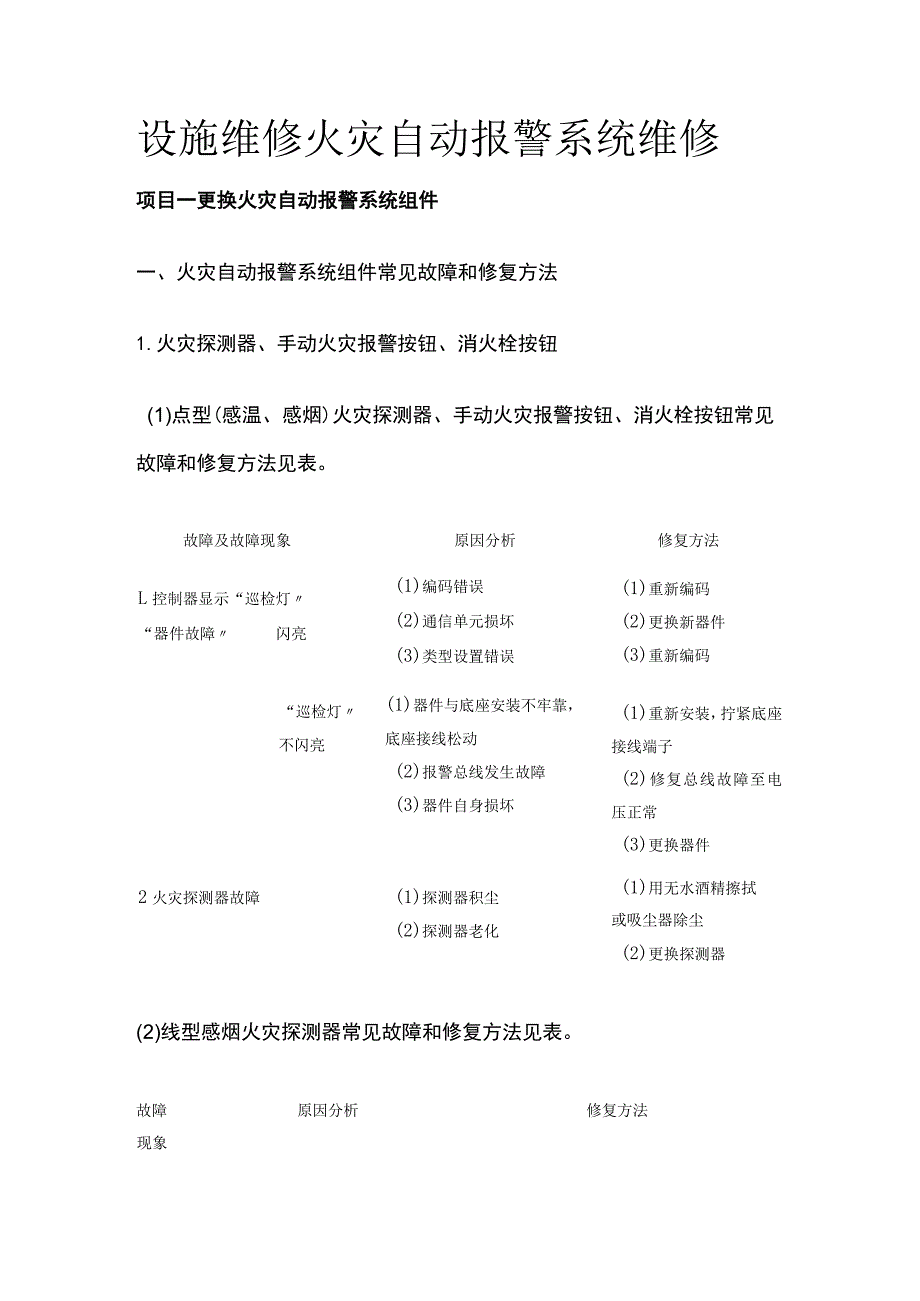

1、设施维修火灾自动报警系统维修项目一更换火灾自动报警系统组件一、火灾自动报警系统组件常见故障和修复方法1.火灾探测器、手动火灾报警按钮、消火栓按钮(1)点型(感温、感烟)火灾探测器、手动火灾报警按钮、消火栓按钮常见故障和修复方法见表。故障及故障现象原因分析修复方法L控制器显示“巡检灯“器件故障闪亮(1)编码错误(2)通信单元损坏(3)类型设置错误(1)重新编码(2)更换新器件(3)重新编码“巡检灯不闪亮(1)器件与底座安装不牢靠，底座接线松动(2)报警总线发生故障(3)器件自身损坏(1)重新安装，拧紧底座接线端子(2)修复总线故障至电压正常(3)更换器件2火灾探测器故障(1)探测器积尘(2)探测

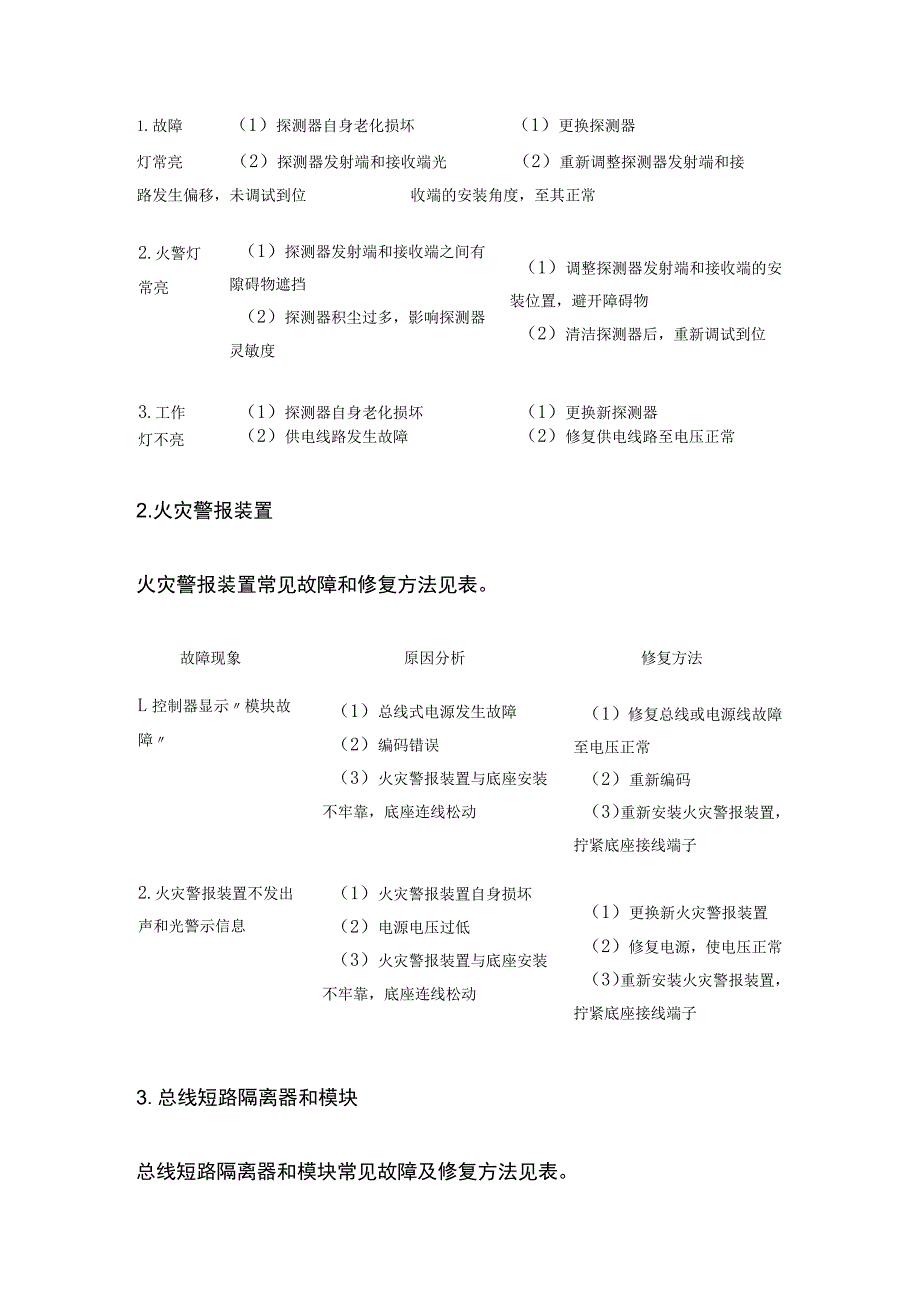

2、器老化(1)用无水酒精擦拭或吸尘器除尘(2)更换探测器(2)线型感烟火灾探测器常见故障和修复方法见表。故障原因分析修复方法现象1.故障（1）探测器自身老化损坏（1）更换探测器灯常亮（2）探测器发射端和接收端光（2）重新调整探测器发射端和接路发生偏移，未调试到位收端的安装角度，至其正常2.火警灯常亮（1）探测器发射端和接收端之间有隙碍物遮挡（2）探测器积尘过多，影响探测器灵敏度（1）调整探测器发射端和接收端的安装位置，避开障碍物（2）清洁探测器后，重新调试到位3.工作（1）探测器自身老化损坏（1）更换新探测器灯不亮（2）供电线路发生故障（2）修复供电线路至电压正常2.火灾警报装置火灾警报装置常见

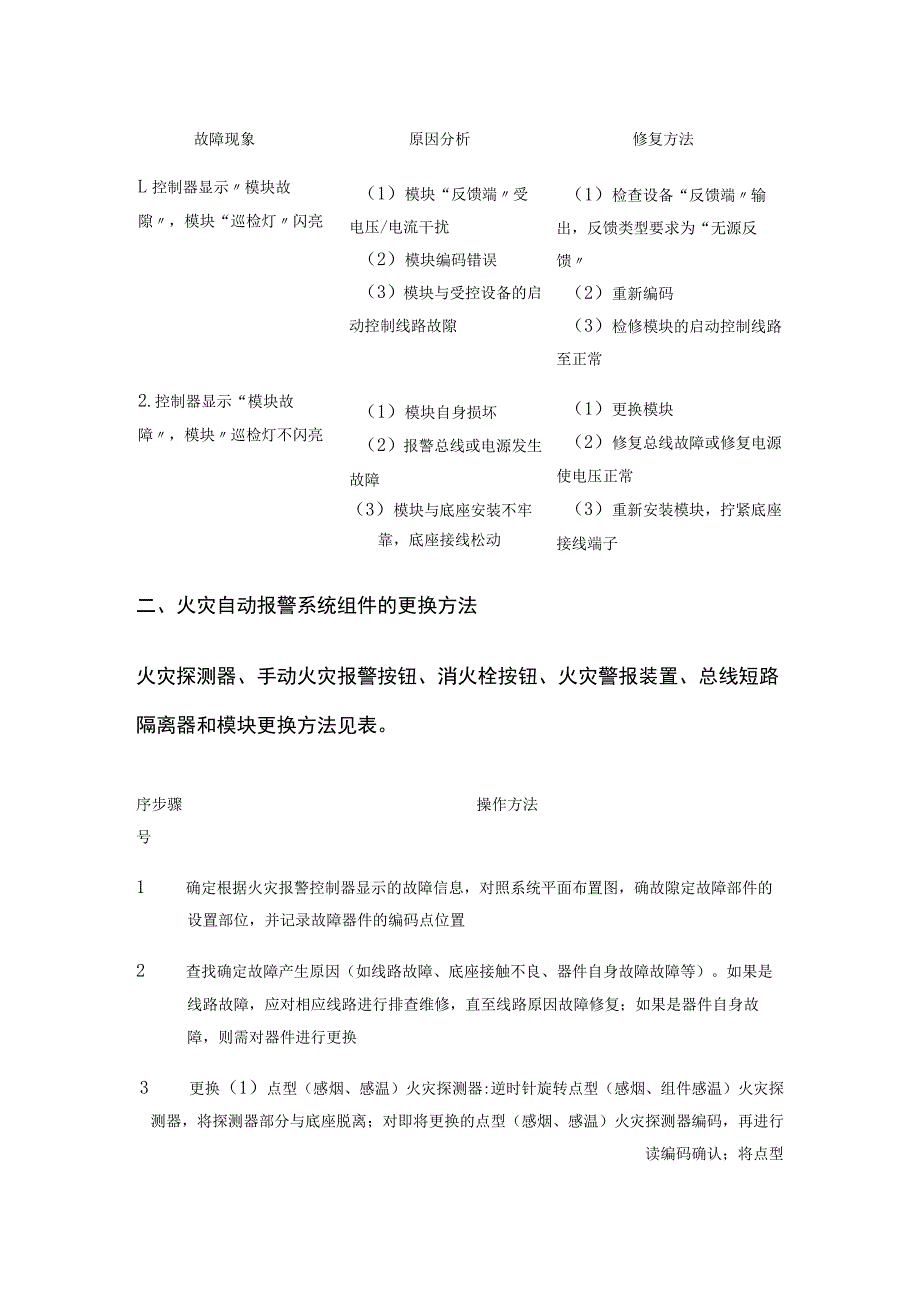

3、故障和修复方法见表。故障现象原因分析修复方法L控制器显示模块故障（1）总线式电源发生故障（2）编码错误（3）火灾警报装置与底座安装不牢靠，底座连线松动（1）修复总线或电源线故障至电压正常（2）重新编码（3）重新安装火灾警报装置，拧紧底座接线端子2.火灾警报装置不发出声和光警示信息（1）火灾警报装置自身损坏（2）电源电压过低（3）火灾警报装置与底座安装不牢靠，底座连线松动（1）更换新火灾警报装置（2）修复电源，使电压正常（3）重新安装火灾警报装置，拧紧底座接线端子3.总线短路隔离器和模块总线短路隔离器和模块常见故障及修复方法见表。故障现象原因分析修复方法L控制器显示模块故隙，模块“巡检灯闪亮（1
4、）模块“反馈端受电压/电流干扰（2）模块编码错误（3）模块与受控设备的启动控制线路故隙（1）检查设备“反馈端输出，反馈类型要求为“无源反馈（2）重新编码（3）检修模块的启动控制线路至正常2.控制器显示“模块故障，模块巡检灯不闪亮（1）模块自身损坏（2）报警总线或电源发生故障（3）模块与底座安装不牢靠，底座接线松动（1）更换模块（2）修复总线故障或修复电源使电压正常（3）重新安装模块，拧紧底座接线端子二、火灾自动报警系统组件的更换方法火灾探测器、手动火灾报警按钮、消火栓按钮、火灾警报装置、总线短路隔离器和模块更换方法见表。序步骤操作方法号1 确定根据火灾报警控制器显示的故障信息，对照系统平面布置
5、图，确故隙定故障部件的设置部位，并记录故障器件的编码点位置2 查找确定故障产生原因（如线路故障、底座接触不良、器件自身故障故障等）。如果是线路故障，应对相应线路进行排查维修，直至线路原因故障修复；如果是器件自身故障，则需对器件进行更换3 更换（1）点型（感烟、感温）火灾探测器:逆时针旋转点型（感烟、组件感温）火灾探测器，将探测器部分与底座脱离；对即将更换的点型（感烟、感温）火灾探测器编码，再进行读编码确认；将点型（感烟、感温）火灾探测器与底座卡扣对准，顺时针将其旋入底座（2）线型感烟火灾探测器:用专用拆卸工具（螺丝刀）将线型感烟火灾探测器的发射端和接收端拆下，更换新设备；对更换的线型感烟火灾探
6、测进行调试，调整探测器的光路调节装置，使探测器处于正常监视状态（3）手动火灾报警按钮、消火栓按钮、火灾警报装置、总线短路隔离器和模块:使用专用工具插入设备的拆卸孔，适当用力向上撬起手动火灾报警按钮、消火栓按钮、总线短路隔离器和模块，或适当用力向外拔出火灾警报装置，将其与底座脱离；对即将更换的手动火灾报警按钮、消火栓按钮、火灾警报装置、总线短路隔离器和模块编码，再进行读编码确认（非编码模块无需编码）；编码后将手动火灾报警按钮、消火栓按钮、火灾警报装置、总线短路隔离器和模块与底座卡扣对准，垂直于底座方向用力按下4 功能（1）点型（感烟、感温）探测器、线型感烟探测器、手动火灾报检查警按钮、消火栓按钮
7、报警功能测试:采用检测专用工具或按下火灾报警按钮的有机玻璃片，使火灾探测器或手动火灾报警按钮处于火警状态，观察火灾报控制器的显示信息；探测器检测后进行火灾报警控制器的复位、自检操作；报警按钮检测后需使用专用复位钥匙将报警按钮复位，再进行火灾报警控制器的复位、自检操作；观察2min,应处于正常监视状态（2）火灾警报装置、总线短路隔离器和模块启动功能测试:采用手动启动和联动启动的方式，检查火灾警报装置的声光启动功能,控制器上应显示XXX编码的声光启动事件；检查总线短路隔离器和模块的启停、反馈、监管等功能，控制器上应显示XXX编码的启停、反馈、监管事件；指示灯常亮；检测后进行复位、自检操作；观察2m
8、in,应处于正常监视状态5 维修根据设备维修情况填写建筑消防设施故障维修记录表记录【技能操作】更换火灾自动报警系统组件一、操作准备1 .火灾自动报警系统及相关组件。2 .螺丝刀等通用维修工具，火灾自动报警系统组件专用拆卸工具。3 .火灾自动报警系统的消防系统图，平面布置图，产品使用说明书，建筑消防设施故障维修记录表二、操作程序步骤1接通电源，使火灾自动报警系统中组件处于故障状态（采用损坏的组件）。步骤2确定故障点位置。根据火灾报警控制器显示的故障信息，对照系统平面布置图，确定故障部件的部位，并记录故障器件的编码。步骤3查找故障原因。确定故障产生原因（如线路故障、底座接触不良、探测器自身故障等）
9、。如果是线路故障，应对相应线路进行故障排查维修，直至线路故障修复；如果是器件自身故障，则需对相应器件进行更换。步骤4更换组件。(1)点型感烟(温)火灾探测器。逆时针旋转点型感烟(温)火灾探测器，将损坏的探测器与底座脱离；对即将更换的点型感烟(温)火灾探测器编码，再进行读编码确认；将点型感烟(温)火灾探测器与底座卡扣对准，顺时针将其旋入底座。(2)线型光束感烟火灾探测器。用专用拆卸工具将线型光束感烟火灾探测器的发射端和接收端拆下，更换新设备。对更换的线型感烟火灾探测器进行调试，调整探测器的光路调节装置，使探测器处于正常监视状态。(3)手动火灾报警按钮、消火栓按钮。使用专用工具插入设备的拆卸孔，适
10、当用力向上撬起手动火灾报警按钮、消火栓按钮，将其与底座脱离，对即将更换的手动火灾报警按钮、消火栓按钮编码，再进行读编码确认。编码后将按钮与底座卡扣对准，垂直于底座方向用力按下。(4)火灾警报装置。使用专用拆卸工具插入设备的拆卸孔，适当用力向外拔出火灾警报装置，将其与底座脱离。对即将更换的火灾警报装置编码，再进行读编码确认。编码后将火灾警报装置与底座卡扣对准，垂直于底座方向用力按下。(5)总线短路隔离器和模块。使用专用工具插入设备的拆卸孔，适当用力向上撬起模块，将其与底座脱离。对即将更换的模块编码，再进行读编码确认，非编码模块无需编码。编码后将总线短路隔离器和模块与底座卡扣对准，垂直于底座方向用
11、力按下。步骤5功能检查。对点型感烟（温）探测器、线型光束感烟探测器、手动火灾报警按钮、消火栓按钮进行报警功能测试，对火灾警报装置、总线短路隔离器和模块进行启动功能测试，测试方法见火灾自动报警系统组件更换方法表。步骤6填写建筑消防设施故障维修记录表。三、注意事项1 .更换前需记录故障点的设备编码，查明故障原因，有针对性地进行维修。2 .所更换的产品在规格、型号、功能上应满足原设计要求。3 .设备更换后需进行测试，验证其功能是否满足设计要求。4 .由于火灾警报装置、模块等为有源器件，对其更换维修时要格外小心,非专业人员不要随意拆卸火灾警报装置。5 .不同生产厂家的火灾自动报警系统组件拆装方法有差异，实际拆装请参照各生产厂家产品安装使用说明书进行。6 .总线设备地址更换后，应在火灾报警控制器上对其重新进行注册。
