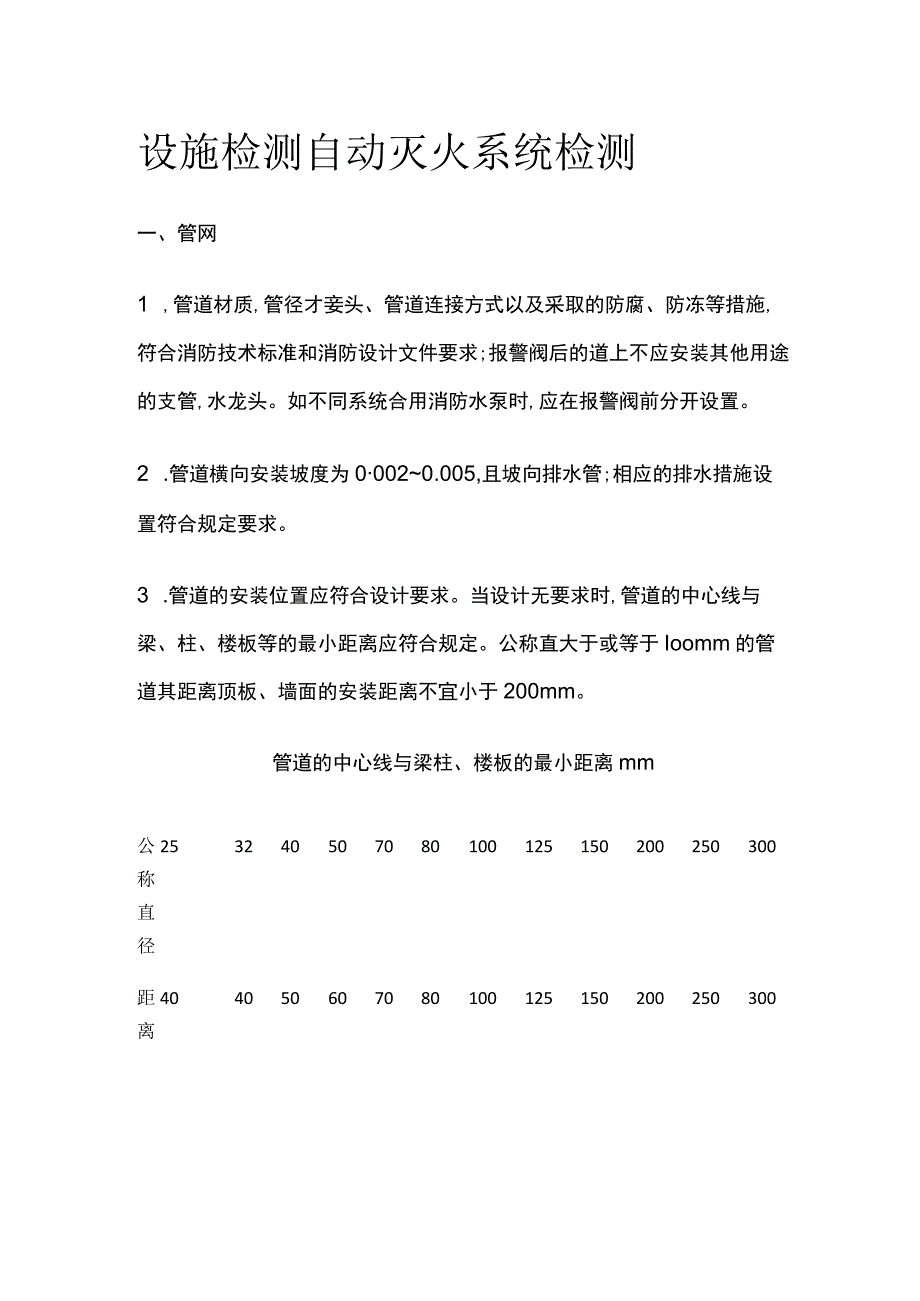

设施检测 自动灭火系统检测.docx_第1页
第1页 / 共21页

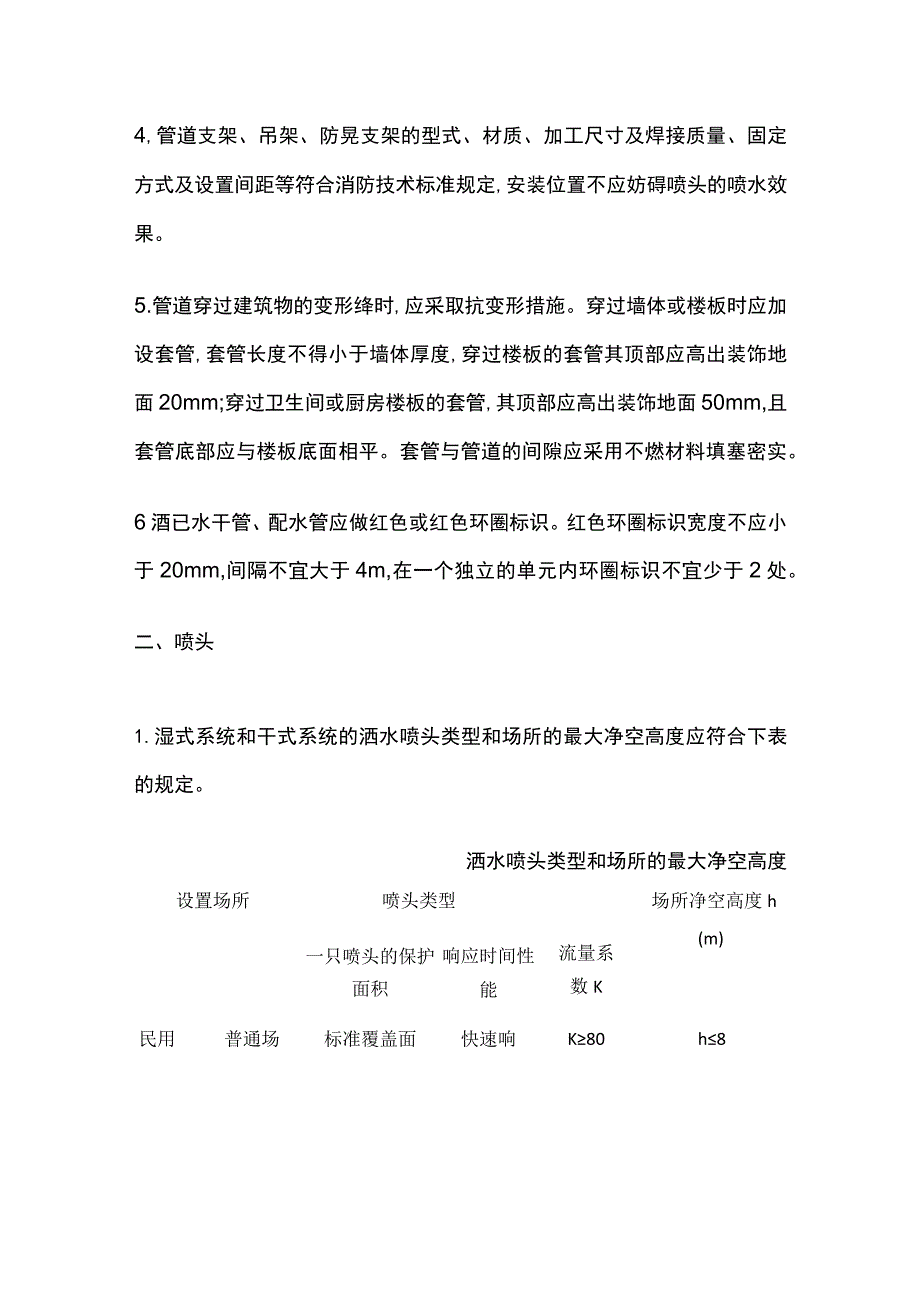

设施检测 自动灭火系统检测.docx_第2页
第2页 / 共21页

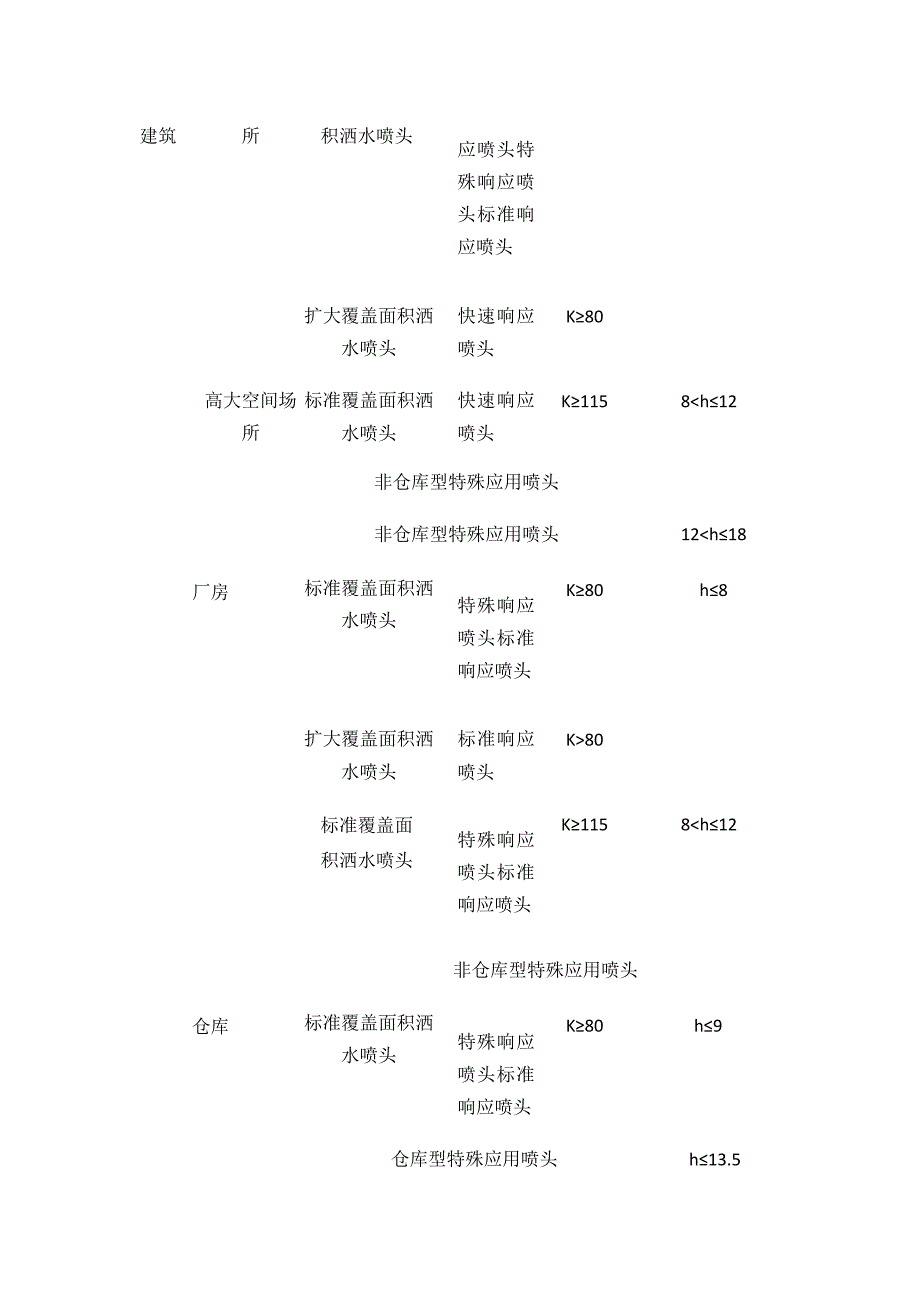

设施检测 自动灭火系统检测.docx_第3页
第3页 / 共21页
设施检测 自动灭火系统检测.docx_第4页
第4页 / 共21页
设施检测 自动灭火系统检测.docx_第5页
第5页 / 共21页
设施检测 自动灭火系统检测.docx_第6页
第6页 / 共21页
设施检测 自动灭火系统检测.docx_第7页
第7页 / 共21页
设施检测 自动灭火系统检测.docx_第8页
第8页 / 共21页
设施检测 自动灭火系统检测.docx_第9页
第9页 / 共21页
设施检测 自动灭火系统检测.docx_第10页
第10页 / 共21页
亲,该文档总共21页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《设施检测 自动灭火系统检测.docx》由会员分享,可在线阅读,更多相关《设施检测 自动灭火系统检测.docx(21页珍藏版)》请在第壹文秘上搜索。

1、设施检测自动灭火系统检测一、管网1 ,管道材质,管径才妾头、管道连接方式以及采取的防腐、防冻等措施,符合消防技术标准和消防设计文件要求;报警阀后的道上不应安装其他用途的支管,水龙头。如不同系统合用消防水泵时,应在报警阀前分开设置。2 .管道横向安装坡度为00020.005,且坡向排水管;相应的排水措施设置符合规定要求。3 .管道的安装位置应符合设计要求。当设计无要求时,管道的中心线与梁、柱、楼板等的最小距离应符合规定。公称直大于或等于Ioomm的管道其距离顶板、墙面的安装距离不宜小于200mm。管道的中心线与梁柱、楼板的最小距离mm公253240507080100125150200250300

2、称直径距404050607080100125150200250300离4,管道支架、吊架、防晃支架的型式、材质、加工尺寸及焊接质量、固定方式及设置间距等符合消防技术标准规定,安装位置不应妨碍喷头的喷水效果。5.管道穿过建筑物的变形绛时,应采取抗变形措施。穿过墙体或楼板时应加设套管,套管长度不得小于墙体厚度,穿过楼板的套管其顶部应高出装饰地面20mm;穿过卫生间或厨房楼板的套管,其顶部应高出装饰地面50mm,且套管底部应与楼板底面相平。套管与管道的间隙应采用不燃材料填塞密实。6酒已水干管、配水管应做红色或红色环圈标识。红色环圈标识宽度不应小于20mm,间隔不宜大于4m,在一个独立的单元内环圈标识

3、不宜少于2处。二、喷头1.湿式系统和干式系统的洒水喷头类型和场所的最大净空高度应符合下表的规定。洒水喷头类型和场所的最大净空高度设置场所喷头类型场所净空高度h一只喷头的保护面积响应时间性能流量系数K(m)民用普通场标准覆盖面快速响K80h8建筑所积洒水喷头应喷头特殊响应喷头标准响应喷头扩大覆盖面积洒水喷头快速响应喷头K80高大空间场所标准覆盖面积洒水喷头快速响应喷头K1158h12非仓库型特殊应用喷头非仓库型特殊应用喷头1280标准覆盖面积洒水喷头特殊响应喷头标准响应喷头K1158h12非仓库型特殊应用喷头仓库标准覆盖面积洒水喷头特殊响应喷头标准响应喷头K80h9仓库型特殊应用喷头h13.5早

4、期抑制快速响应喷头2 ,湿式系统和干式系统洒水喷头的公称动作温度宜高于环境最高温度30oCo3 .湿式系统的洒水喷头还应符合下列规定:(1)不做吊顶的场所,当配水支管布置在梁下时,应采用直立型洒水喷头。(2)吊顶下布置的洒水喷头,应采用下垂型洒水喷头或吊顶型洒水喷头。(3)顶板为水平面的轻危险级、中危险级I级住宅建筑、宿舍、旅馆建筑客房、医疗建筑病房和办公室,可采用边墙型洒水喷头。(4)易受碰撞的部位,应采用带保护罩的洒水喷头或吊顶型洒水喷头。(5)顶板为水平面,且无梁、通风管道等障碍物影响喷头洒水的场所,可采用扩大覆盖面积洒水喷头。(6)住宅建筑和宿舍、公寓等非住宅类居住建筑宜采用家用喷头。

5、(7)不宜选用隐蔽式洒水喷头,确需采用时,应适用于轻危险级和中危险级I级场所。4 .干式系统应采用直立型洒水喷头或干式下垂型洒水喷头。5 .同一隔间内应采用相同热敏性能的洒水喷头。6 .安装在易受机械损伤处的喷头,应加设喷头防护罩。7 .喷头溅水盘与吊顶、门、窗、洞口或障碍物的距离应符合设计要求。8 .应有备用洒水喷头,其数量不应少于总数的1%,且每种型号均不得少于10只。三、报警阀组1.湿式系统一个报警阀组控制的洒水喷头数不宜超过800只,干式系统不宜超过500只。2 .其他系统接入湿式系统时,应分别设置独立的报警阀组,其控制的洒水喷头数计入湿式报警阀组控制的洒水喷头总数。3 每个报警阀组供

6、水的最高与最低位置洒水喷头,其高程差不宜大于50mo4 .报警阀组宜设在安全及易于操作的地点报警阀距地面的高度宜为1.2mo两侧与墙的距离不应小于0.5m,正面与墙的距离不应小于1.2m,报警阀组凸出部位之间的距离不应小于0.5mo5 ,设置报警阀组的部位应设有排水设施排水能力应满足报警阀调试、验收和利用试水阀门泄空系统管道的要求。6 .连接报警阀进出口的控制阀应采用信号阀。当不采用信号阀时才空制阀应设锁定阀位的锁具。7 .水力警铃的工作压力不应小于0.05MPa,并应符合下列规定:(1)应设在有人值班的地点附近或公共通道的外墙上,且应安装检修、测试用的阀门。(2)与报警阀连接的管道,其管径应

7、为20mm,总长不宜大于20mo(3)安装后的水力警铃启动时,警铃声压级应不小于70dB。8 .干式报警阀组应安装在不发生冰冻的场所。9 .干式系统充气连接管接口应在报警阀气室充注水位以上部位,且充气连接管的直径不应小于15mm;止回阀、截止阀应安装在充气连接管上;安全排气阀应安装在气源与报警阀之间,且应靠近报警阀;加速器应安装在靠近报警阀的位置,且应有防止水进入加速器的措施;低气压预报警装置应安装在配水干管一侧;空气压缩机的气泵和储气罐、加速器上应安装压力表。四、水流指示器1.除报警阀组控制的洒水喷头只保护不超过防火分区面积的同层场所外,每个防火分区、每个楼层均应设水流指示器。2 .仓库内顶

8、板下洒水喷头与货架内置洒水喷头应分别设置水流指示器。3 .当水流指示器入口前设置控制阀时,应采用信号阀,两者之间的距离不宜小于300mmo4 .水流指示器应使电器元件部位竖直安装在水平管道上侧,其动作方向应和水流方向一致;安装后的水流指示器桨片、膜片应动作灵活,不应与管壁发生碰擦。5 .水流指示器的引出线应用防水套管锁定。五、压力开关1 .湿式系统和干式系统应采用压力开关控制稳压泵,并应能调节启停压力。2 .报警阀组压力开关应竖直安装在通往水力警铃的管道上,引出线应用防水套管锁定。六、末端试水装置1.每个报警阀组控制的最不利点洒水喷头处应设末端试水装置,其他防火分区、楼层均应设直径为25mm的

9、试水阀。3 .末端试水装置应由试水阀、压力表以及试水接头组成。试水接头出水口的流量系数,应等同于同楼层或防火分区内的最小流量系数。末端试水装置的出水,应采取孔口出流的方式排入排水管道才非水立管直设伸顶通气管,且管径不应小于75mmo试水阀应有相应排水能力的排水设施。4 ,末端试水装置和试水阀应有标识,其安装位置应便于检查、试验,距地面的高度宜为L5米,并应采取不被他用的措施。【技能操作】检查湿式、干式自动喷水灭火系统组件的安装情况操作准备1.湿式、干式自动喷水灭火系统。2 .钢卷尺、声级计等检查工具。3 .系统设计文件,产品资料,建筑消防设施检测记录表等。二、操作程序步骤1检查管网的安装情况。

10、(1)目测的位置和设置情况,并对照设计文件、出厂合格证明文件等,对管道材质、管径、接头、连接方式及其防腐、防冻措施进行核对。(2)测量管网排水坡度,检查辅助排水设施设置情况。(3)通过目测、尺量和敲击等方式,检查管道支架、吊架、防晃支架的设置情况和安装质量。(4)检查、核对管道穿越墙体、楼板和变形缝处的防护措施和封堵情况。(5)检查管道表面着漆或色环的涂覆情况。步骤2检查洒水喷头的安装情况。(1)对照消防设计文件等,查验喷头设置场所、规格、型号以及公称动作温度响应时间指数(RTI)等性能参数。(2)采用钢卷尺测量喷头的安装间距,喷头与楼板、墙、梁等障碍物的距离。(3)结合现场环境,查验喷头的安

11、装方式、安装量和保护措施。有腐蚀性气体的环境、有冰冻危险场所安装的喷头,应采取防腐蚀、防冻等防护措施;有碰撞危险场所的喷头应加设防护罩。(4)对照设计文件和购货清单,检验各种不同规格喷头的备用品数量不少于安装喷头总数的1%,且每种备用喷头不少于10个。步骤3检查报警阀组的安装情况。(1)对照消防设计文件或者生产厂家提供的安装图纸,通过目测、尺量的方式,检查报警阀组及其附件的安装位置、结构状态和安装质量,目测和手动核查各个阀门的工作状态和锁定情况。(2)检查排水设施的设置情况和排水能力。(3)对于干式系统,还应检查充,口气压维持装置、加速器等的安装情况。步骤4检查水流指示器、压力开关、末端试水装

12、置等组件的安装情况。步骤5填写建筑消防设施检测记录表。项目二测试湿式.干式自动喷水灭火系统组件功能一、湿式、干式报警阀组报警功能的测试途径1.湿式报警阀组湿式报警阀组报警功能可通过末端试水装置、专用测试管路、报警阀泄水阀、警铃试验阀等途径进行测试。不同测试途径,受影响的组件也不同:利用末端试水装置测试时,水流指示器动作,报警阀阀瓣打开,水力警铃动作,压力开关动作,消防水泵启动。利用专用测试管路和报警阀泄水阀测试时,报警阀阀瓣打开,水力警铃动作,压力开关动作,消防水泵启动利用警铃试验阀测试时,水力警铃动作,压力开关动作,消防水泵启动。2.干式报警阀组为减少系统恢复时间,干式报警阀组报警功能建议利

13、用警铃试验阀进行测试。二、末端试水装置的试验功能末端试水装置由试水阀、压力表、试水接头等组成,其作用是检验自动喷水灭火系统的可靠性,测试系统能否在开放一只喷头的最不利条件下可靠报警并正常启动,测试水流指示器、报警阀、压力开关、水力警铃的动作是否正常,配水管道是否畅通,以及系统最不利点处的工作压力等,也可以用于检测干式系统(lmin)和预作用系统(2min)的充水时间。三、干式自动喷水灭火系统气压维持装置的组成和工作原理干式自动喷水灭火系统报警阀以后的配水管道中(即系统侧)充有一定压力的气体,当出现少量泄漏时,需要通过气压维持装置进行补压,以维持管网压力。气压维持装置主要由快充球阀、慢充球阀、过

14、滤减压阀组成,如图5-2-1所示,工作原理如图5-2-12所示。其中,快充球阀用于系统管网的大规模充气(如管网首次充气)充气接近完成时关闭;慢充球阀用于日常管网的气压保持,平时应处于常开状态。【技能操作】测试湿式、干式自动喷水灭火系统组件功能一、操作准备1.湿式、干式自动喷水灭火系统,火灾自动报警及联动控制系统。2 .秒表、声级计等检查测试工具,对讲机或消防插孔电话等通信工具。3 .系统设计文件,竣工验收资料,建筑消防设施检测记录表等。二、操作程序1 .测试报警阀组报警功能专用测试管路测试方法参见项目三测试湿式、干式自动喷水灭火系统的工作压力和流量,末端试水装置测试见操作程序2,报警阀泄水阀测

15、试基本与专用测试管路测试相同,在此不作赘述。以湿式报警阀警铃试验阀测试为例,其测试方法如下:步骤1检查确认系统各管路阀门处于正常启闭状态。步骤2将消防泵组电气控制柜置于手动运行状态。步骤3打开警铃试验阀,同时按下秒表开始计时彳寺警铃响起时,停止秒表,通过秒表显示核查延迟时间。水力警铃应在590s内发出报警铃声。步骤4使用声级计测量,距水力警铃3m远处警铃声压级不应小于70dBo步骤5关闭警铃试验阀,观察水力警铃停动、余水排出后,恢复消防泵组电气控制柜为自动运行状态。步骤6设有消防控制室的还应核查信号反馈情况,测试完毕后进行复位操作。步骤7记录检查测试情况提示:对于干式报警阀组,在开启警铃试验阀前,应首先关闭报警管路

展开阅读全文
