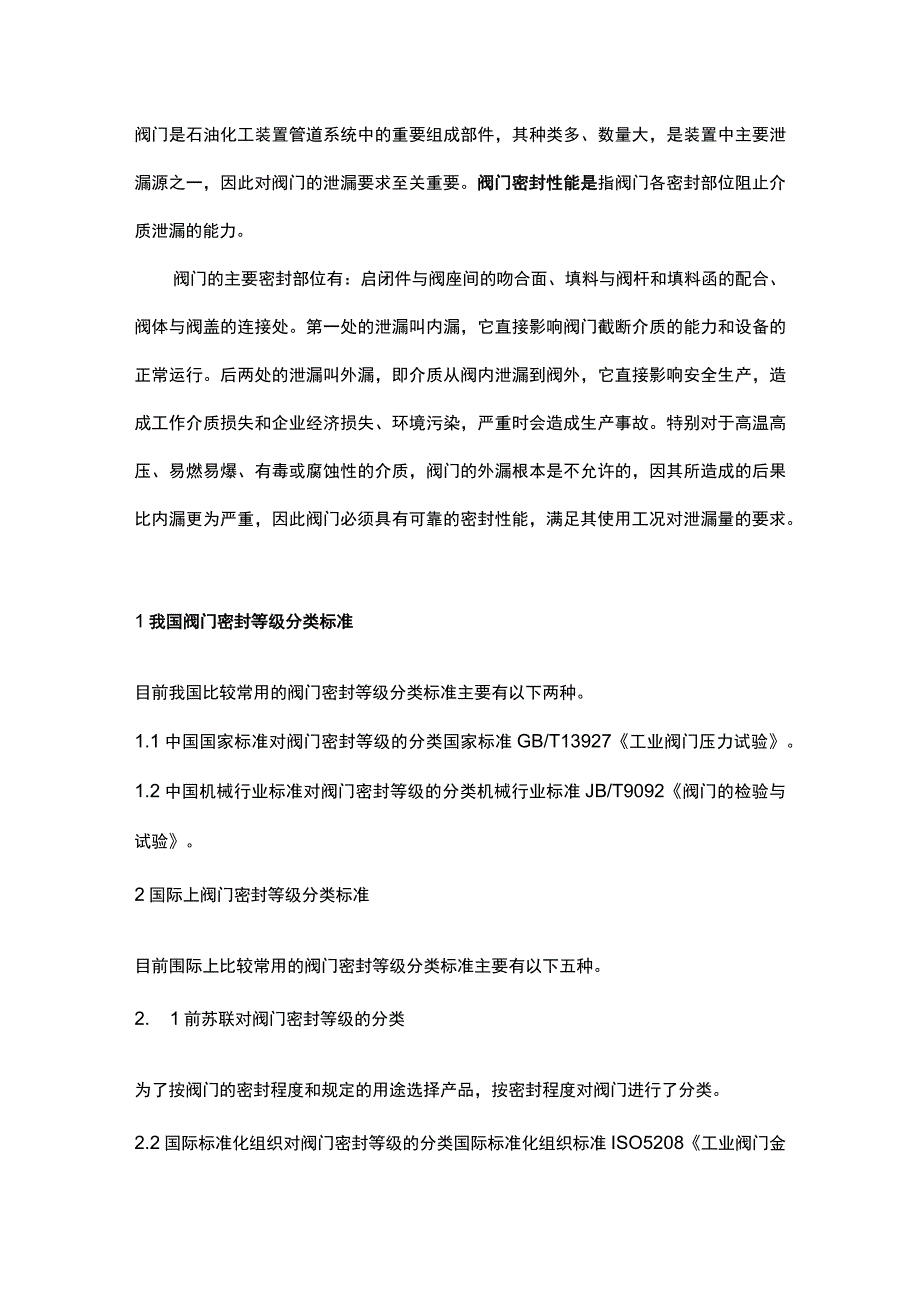

1、阀门是石油化工装置管道系统中的重要组成部件，其种类多、数量大，是装置中主要泄漏源之一，因此对阀门的泄漏要求至关重要。阀门密封性能是指阀门各密封部位阻止介质泄漏的能力。阀门的主要密封部位有：启闭件与阀座间的吻合面、填料与阀杆和填料函的配合、阀体与阀盖的连接处。第一处的泄漏叫内漏，它直接影响阀门截断介质的能力和设备的正常运行。后两处的泄漏叫外漏，即介质从阀内泄漏到阀外，它直接影响安全生产，造成工作介质损失和企业经济损失、环境污染，严重时会造成生产事故。特别对于高温高压、易燃易爆、有毒或腐蚀性的介质，阀门的外漏根本是不允许的，因其所造成的后果比内漏更为严重，因此阀门必须具有可靠的密封性能，满足其使用
2、工况对泄漏量的要求。1我国阀门密封等级分类标准目前我国比较常用的阀门密封等级分类标准主要有以下两种。1.1中国国家标准对阀门密封等级的分类国家标准GB/T13927工业阀门压力试验。1.2中国机械行业标准对阀门密封等级的分类机械行业标准JB/T9092阀门的检验与试验。2国际上阀门密封等级分类标准目前围际上比较常用的阀门密封等级分类标准主要有以下五种。2. 1前苏联对阀门密封等级的分类为了按阀门的密封程度和规定的用途选择产品，按密封程度对阀门进行了分类。2.2国际标准化组织对阀门密封等级的分类国际标准化组织标准ISO5208工业阀门金属阀门的压力试验。2.3美国石油协会(APl)对阀门密封等级

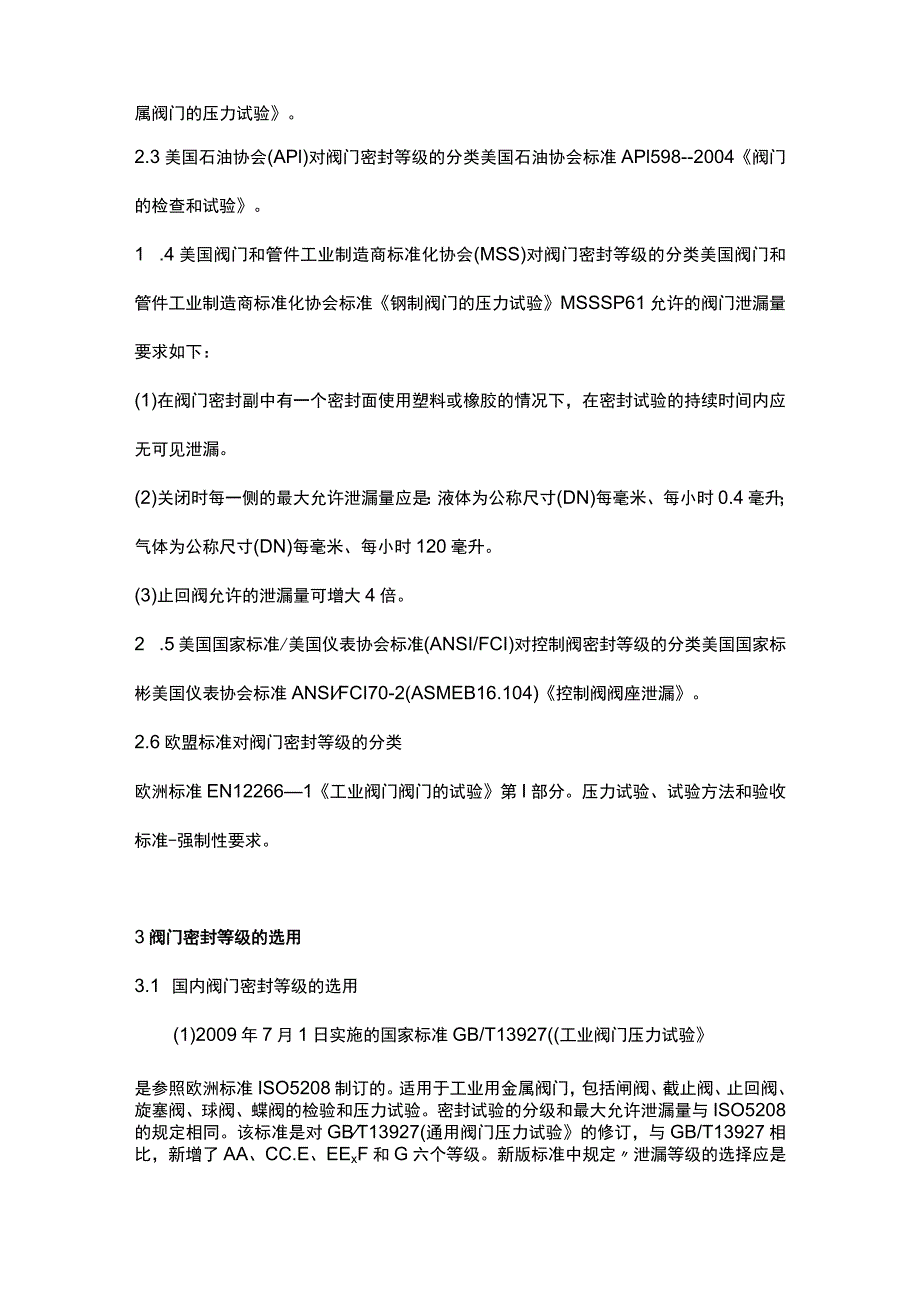

3、的分类美国石油协会标准APl598-2004阀门的检查和试验。1 .4美国阀门和管件工业制造商标准化协会(MSS)对阀门密封等级的分类美国阀门和管件工业制造商标准化协会标准钢制阀门的压力试验MSSSP61允许的阀门泄漏量要求如下：(1)在阀门密封副中有一个密封面使用塑料或橡胶的情况下，在密封试验的持续时间内应无可见泄漏。(2)关闭时每一侧的最大允许泄漏量应是：液体为公称尺寸(DN)每毫米、每小时0.4毫升；气体为公称尺寸(DN)每毫米、每小时120毫升。(3)止回阀允许的泄漏量可增大4倍。2 .5美国国家标准/美国仪表协会标准(ANSI/FCI)对控制阀密封等级的分类美国国家标彬美国仪表协会标
4、准ANSIFCI70-2(ASMEB16.104)控制阀阀座泄漏。2.6欧盟标准对阀门密封等级的分类欧洲标准EN122661工业阀门阀门的试验第I部分。压力试验、试验方法和验收标准-强制性要求。3阀门密封等级的选用3.1 国内阀门密封等级的选用(1)2009年7月1日实施的国家标准GB/T13927(工业阀门压力试验是参照欧洲标准ISO5208制订的。适用于工业用金属阀门，包括闸阀、截止阀、止回阀、旋塞阀、球阀、蝶阀的检验和压力试验。密封试验的分级和最大允许泄漏量与ISO5208的规定相同。该标准是对GBT13927(通用阀门压力试验的修订，与GB/T13927相比，新增了AA、CC.E、EE

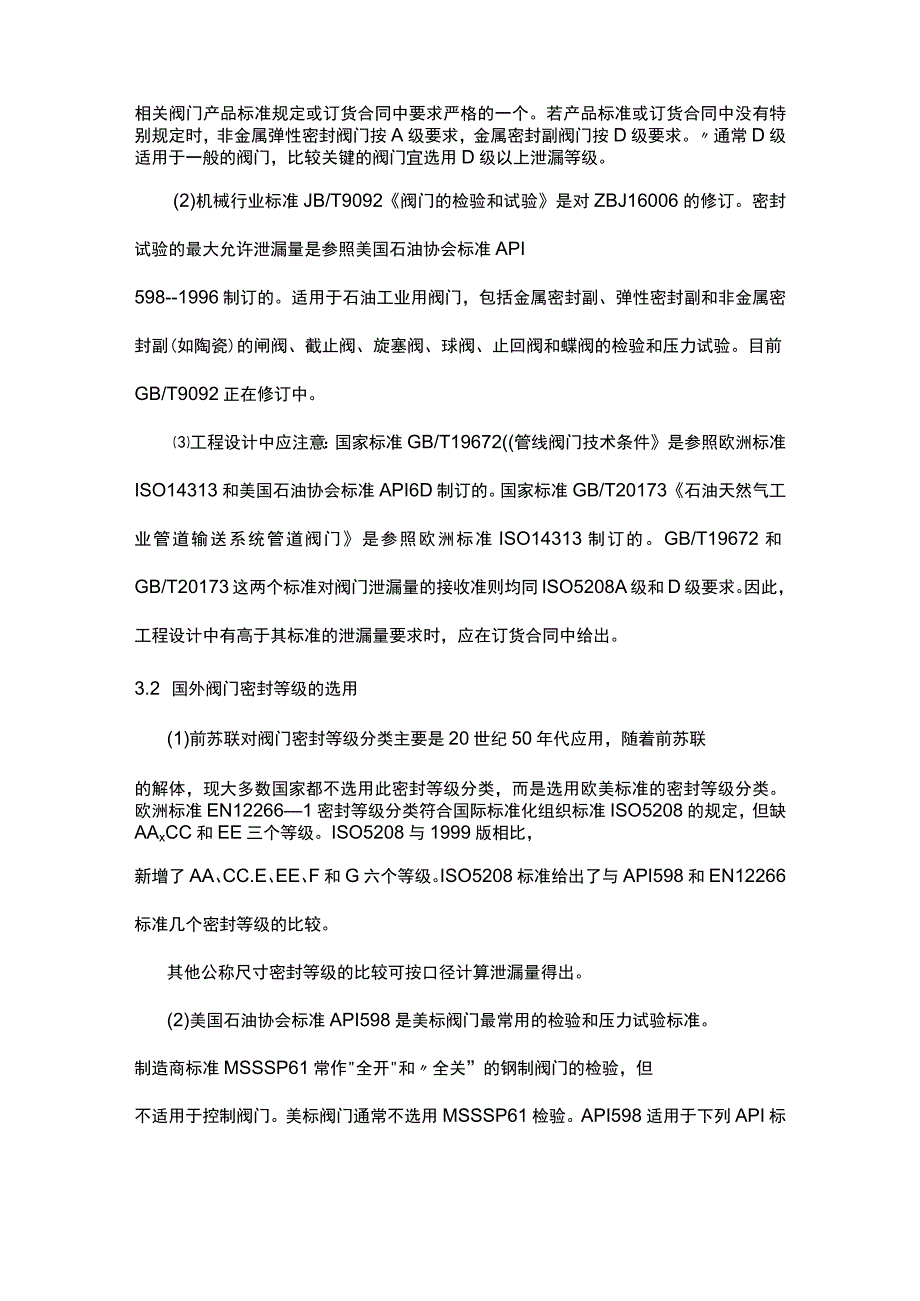

5、xF和G六个等级。新版标准中规定泄漏等级的选择应是相关阀门产品标准规定或订货合同中要求严格的一个。若产品标准或订货合同中没有特别规定时，非金属弹性密封阀门按A级要求，金属密封副阀门按D级要求。通常D级适用于一般的阀门，比较关键的阀门宜选用D级以上泄漏等级。(2)机械行业标准JB/T9092阀门的检验和试验是对ZBJ16006的修订。密封试验的最大允许泄漏量是参照美国石油协会标准API598-1996制订的。适用于石油工业用阀门，包括金属密封副、弹性密封副和非金属密封副(如陶瓷)的闸阀、截止阀、旋塞阀、球阀、止回阀和蝶阀的检验和压力试验。目前GB/T9092正在修订中。工程设计中应注意：国家标准
6、GB/T19672(管线阀门技术条件是参照欧洲标准ISO14313和美国石油协会标准API6D制订的。国家标准GB/T20173石油天然气工业管道输送系统管道阀门是参照欧洲标准ISO14313制订的。GB/T19672和GB/T20173这两个标准对阀门泄漏量的接收准则均同ISO5208A级和D级要求。因此，工程设计中有高于其标准的泄漏量要求时，应在订货合同中给出。3.2 国外阀门密封等级的选用(1)前苏联对阀门密封等级分类主要是20世纪50年代应用，随着前苏联的解体，现大多数国家都不选用此密封等级分类，而是选用欧美标准的密封等级分类。欧洲标准EN122661密封等级分类符合国际标准化组织标准
7、ISO5208的规定，但缺AAxCC和EE三个等级。ISO5208与1999版相比，新增了AA、CC.E、EE、F和G六个等级。ISO5208标准给出了与API598和EN12266标准几个密封等级的比较。其他公称尺寸密封等级的比较可按口径计算泄漏量得出。(2)美国石油协会标准API598是美标阀门最常用的检验和压力试验标准。制造商标准MSSSP61常作全开和全关”的钢制阀门的检验，但不适用于控制阀门。美标阀门通常不选用MSSSP61检验。API598适用于下列API标准制造的阀门密封性能试验：法兰式，凸耳，对夹式和对焊连接止回阀API594法兰、螺纹和对焊连接的金属旋塞阀API599石油和天
8、然气工业用DN100及以下钢制闸阀截止阀和止回阀API602法兰和对焊连接的耐腐蚀栓接阀盖闸阀API603法兰、螺纹和对焊连接的金属球阀API608双法兰式，凸耳和对夹式蝶阀API609工程设计中应注意API598-2004与1996版相比取消了对API600(石油和天然气工业用噱栓连接阀盖钢制闸阀的检验和压力试验。API600一2001(ISO10434-1998)标准规定阀门的密封性能试验参照ISO5208,但标准中表17和表18的泄漏量却同API598-1996标准的规定,而不是采用ISO5208的密封等级分类法。2009年9月113实施的API600标准中纠正了2001版中的这个矛盾，
9、规定阀门的密封性能试验按照API598,但没有规定版本，这又与APl598-2004相矛盾。因此，工程设计中选用API600和其密封性能试验API598标准时一定要明确标准的版本，确保标准内容的统一性。(3)美国石油协会标准APl6D(ISO14313)石油和天然气工业一管线输送系统一管线阀门对阀门泄漏量的接收准则是：软密封阀门和油封旋塞阀的泄漏量不得超过ISO5208A级(不得有可见泄漏),金属阀座阀门的泄漏量不得超过ISO5208(1993)D级，但按B.4所述的密封试验，其泄漏量不能大于ISO5208(1993)D级的二倍，除另有规定。标准中注：特殊的应用可要求泄漏量少于ISO5208(
10、1993)D级工因此，工程设计中有高于其标准的泄漏量要求，应在订货合同中给出。API6D-2008附录B附加试验要求中规定了在购方规定时制造厂要作的阀fJ附加试验要求。密封试验分低压和高压气体密封试验，以惰性气体作为试验介质的高压密封试验将取代液体上密封试验和液体密封试验。依据阀门的类型、口径和压力级别选择密封试验，可参考ISO5208标准的规定。对于长输管道GAL工业管道GCI上的阀门建议选用低压密封试验，可以提高阀门的合格品率。选用高压密封试验时应注意弹性密封阀门经高压密封试验后，可能降低其在低压工况的密封性能。应根据介质使用工况实际条件，合理地选用阀门密封试验要求，可以有效地降低阀门的生
11、产成本。(4)美国国家标影美国仪表协会标准ANSI/FQ70-2(ASMEB16.104)适用于控制阀密封等级的规定。工程设计中应根据介质的特性和阀门的开启频率等因素考虑选择金属弹性密封或金属密封。金属密封控制阀密封等级应在订货合同中规定。根据经验，对于金属密封控制阀，I、口、m级要求较低，工程设计中选用的比较少，通常一般金属密封的控制阀最低选用IV级，比较关键的控制阀选用V或Vl级。某乙烯装置火炬系统的控制阀设计，选用了金属密封IV级要求，运行良好。(5)另外工程设计中应注意：APl6D规定奥氏体不锈钢阀门密封试验时所使用的水其氯离子含量不得超过30ug/g,ISO5208和API598均规
12、定奥氏体不锈钢阀门密封试验时所使用的水其氯离子含量不得超过100uggo由于各标准要求不同，建议阀门订货合同中最好能明确密封试验时所使用的水其氯离子含量。4低泄漏阀门密封等级分类标准低泄漏阀门是指阀门实际泄漏量很小，靠常规的水压、气压密封试验已不能判定，需要借助更加先进的手段和仪器来检测的微小外泄漏。阀门的这种微小的对外界环境的泄漏称为低泄漏。目前国际上比较常用的检测阀门低泄漏的标准主要有以下三种：(1)美国环境保护署EPAmethod21挥发性有机组分泄漏检测。(2)国际标准化组织ISO15848(工业阀门低泄漏测量、试验及资格认定程序。(3)壳牌石油公司SHELLMESCSPE77/312
13、工业阀门：低泄漏测量、分级系统、资格认定程序及开关阀和控制阀的型式认可和产品试验。美国环境保护署EPAMethod21标准仅规定了检测方法而没有泄漏等级的划分，属于地方性标准法规，应用较少。国际标准化组织ISO15848和壳牌石油公司SHELLMESCSPE77/312这两个标准，对于阀门的性能，都从紧密等级、耐久等级和温度等级三个方面进行评定。紧密等级针对阀杆和阀体密封处的泄漏，分为A,B,C三个等级，对于ISO15848标准阀体密封处的泄漏要求50em3m3,而阀杆处的泄漏两个标准均是按照阀杆的直径计算的。ISO15848A级密封等级最高，B,C级密封等级同SHELLMESCSPE77/3
14、12标准。通常低泄漏阀门的密封等级低于B级，而波纹管密封阀门由于在阀杆密封部位采用金属波纹管密封,其密封等级低于A级。5低泄漏阀门的选用波纹管密封阀门是低泄漏阀门中的一种。以往对阀门外泄漏等级有特殊要求的工况一般选用波纹管密封阀门，但由于波纹管密封阀f-JJm工难度大、技术要求高，其波纹管材料还不能完全实现国产化，成本过高，从而制约其在石化行业中大量推广使用。目前，随着人们的安全、环保意识地不断增强，与国外技术合作的增多，以及国内阀门制造厂自身技术力量不断加强，国内技术人员对于低泄漏阀门的认识也不断提高，使其应用范围在不断地扩大。对石化企业中易燃易爆、有毒介质选用的阀门如果能满足低泄漏标准，这
15、无疑将大大降低装置中有毒、可燃易爆介质的排放量，避免因阀门外漏引发火灾、爆炸、中毒等危害生命安全的事故发生。满足ISO15848xSHELLMESCSPE77/31标准的低泄漏阀门与波纹管阀门相比，结构简单，加工制造容易，其成本与通用阀门相比约高10%20%.根据前面对这两个标准密封等级的分析比较来看，紧密等级B级阀门的泄漏量一般就能满足某些特殊工况的低泄漏要求，加工精度要求比较容易达到，制造成本增加不多,其可以代替一部分波纹管阀门的使用。目前，低泄漏阀门对于硫化氢含量高的油气田净化系统更具有实际意义。因为硫化氢是一种剧毒、可燃气体，比空气重，能在低洼地区聚集,吸入一定浓度的硫化氢会伤害身体，
16、甚至导致死亡，因此对这类天然气净化设施的泄漏要求更加严格。6结束语当选取密封等级和规定的允许泄漏量时应注意，在高压阀门中密封面间介质的泄漏会引起表面侵蚀。若是有腐蚀性介质产生渗漏，在渗漏处的金属会被腐蚀，随着渗漏缝隙的增大，渗漏量也会很快的增加，以至使阀门报废。因此，对于高压或腐蚀性介质工况工作的阀门，在保证密封性方面应提出较高的要求。在输送易燃易爆和有毒介质的管道中，阀门密封面间介质的泄漏可能会造成人身危害、经济损失甚至产生事故等。因此，对于输送易燃易爆和有毒介质的阀门，应按介质的危险级别合理地提出对密封性的要求。任何的密封有时允许有微量的泄漏，如果此泄漏量不起实际作用时，则可认为是密封的。阀门制造的技术标准通常规定，金属对金属密封，在关闭状态下进
