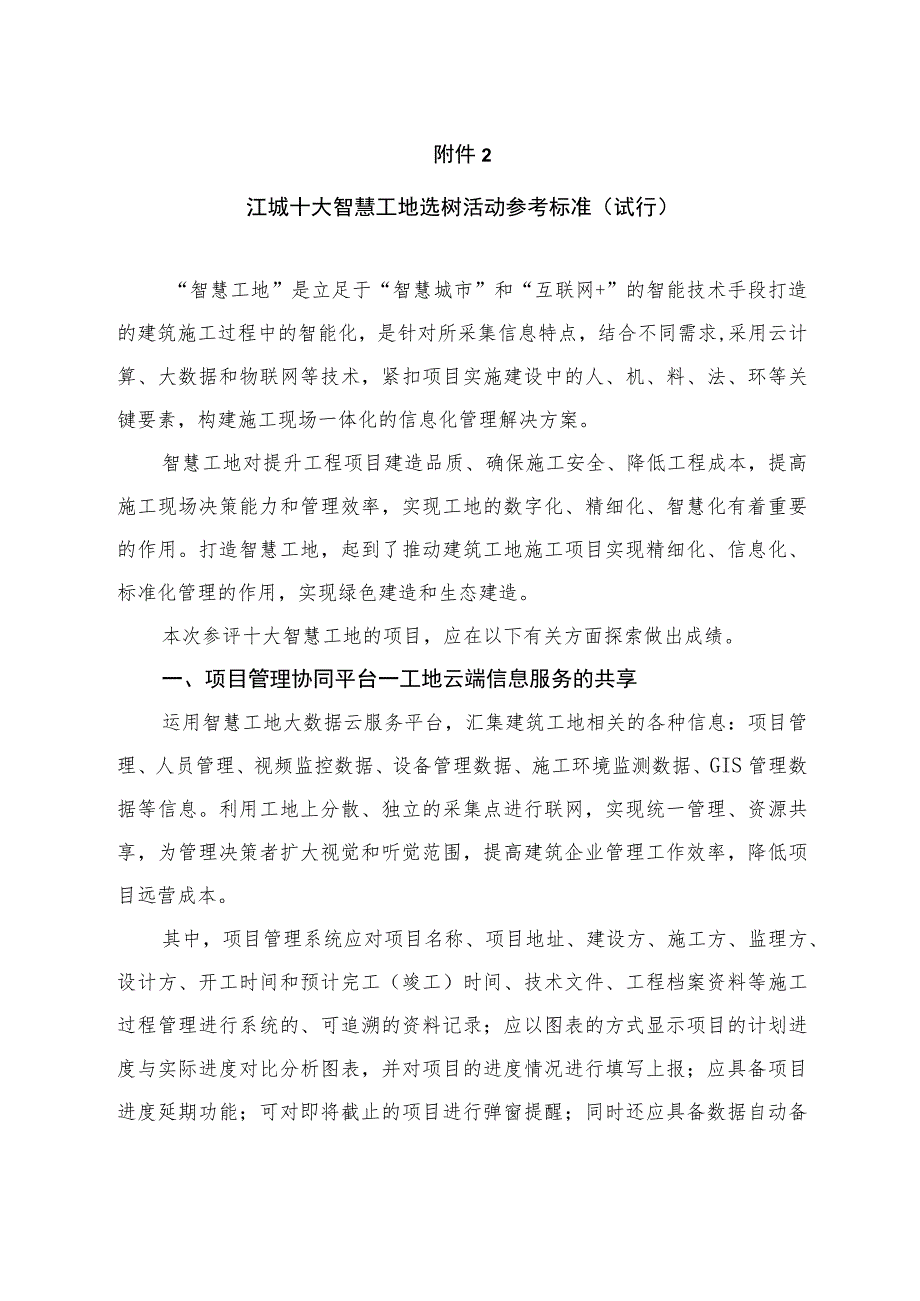

附件2—智慧工地参考标准 .docx_第1页
第1页 / 共18页

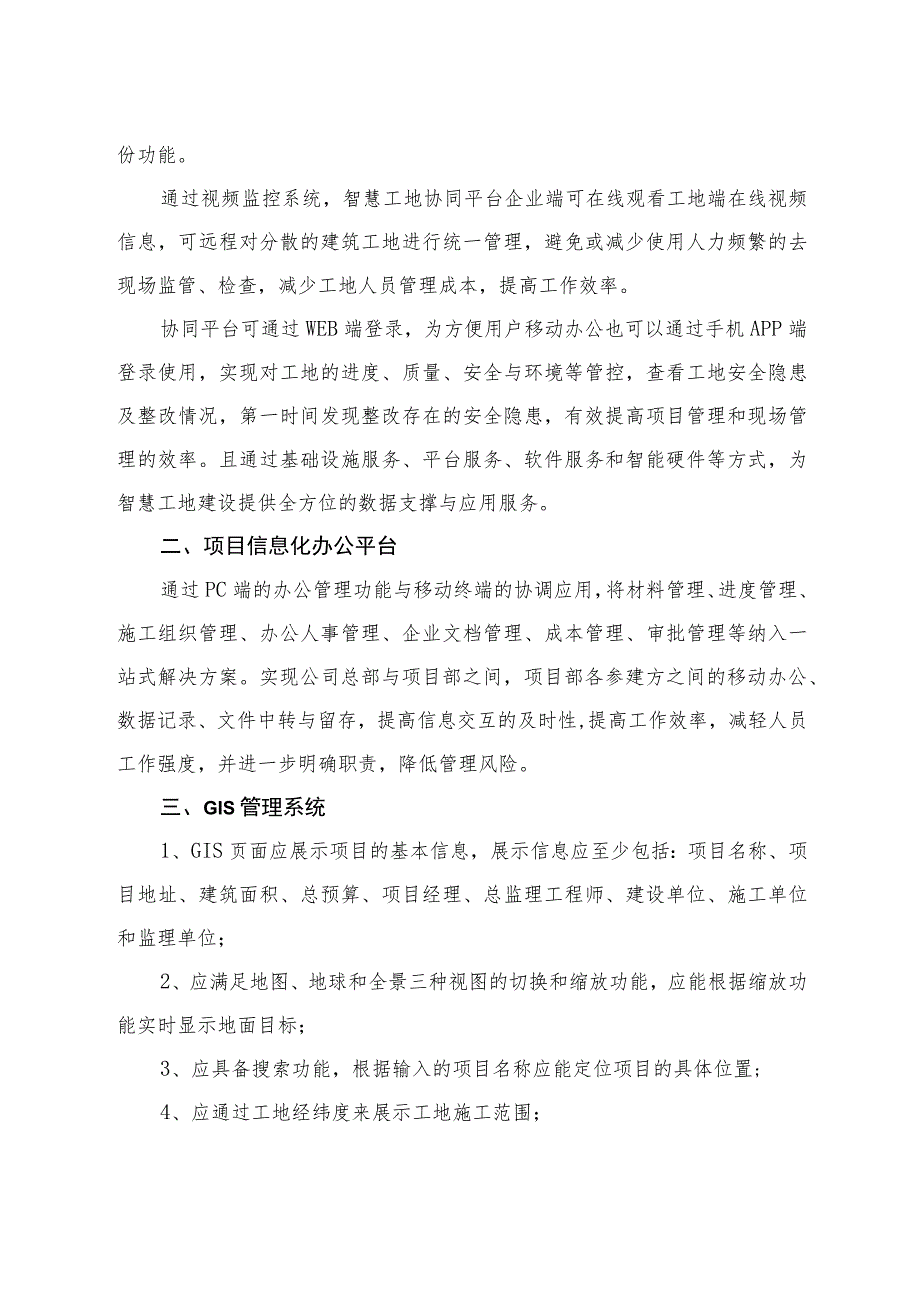

附件2—智慧工地参考标准 .docx_第2页
第2页 / 共18页

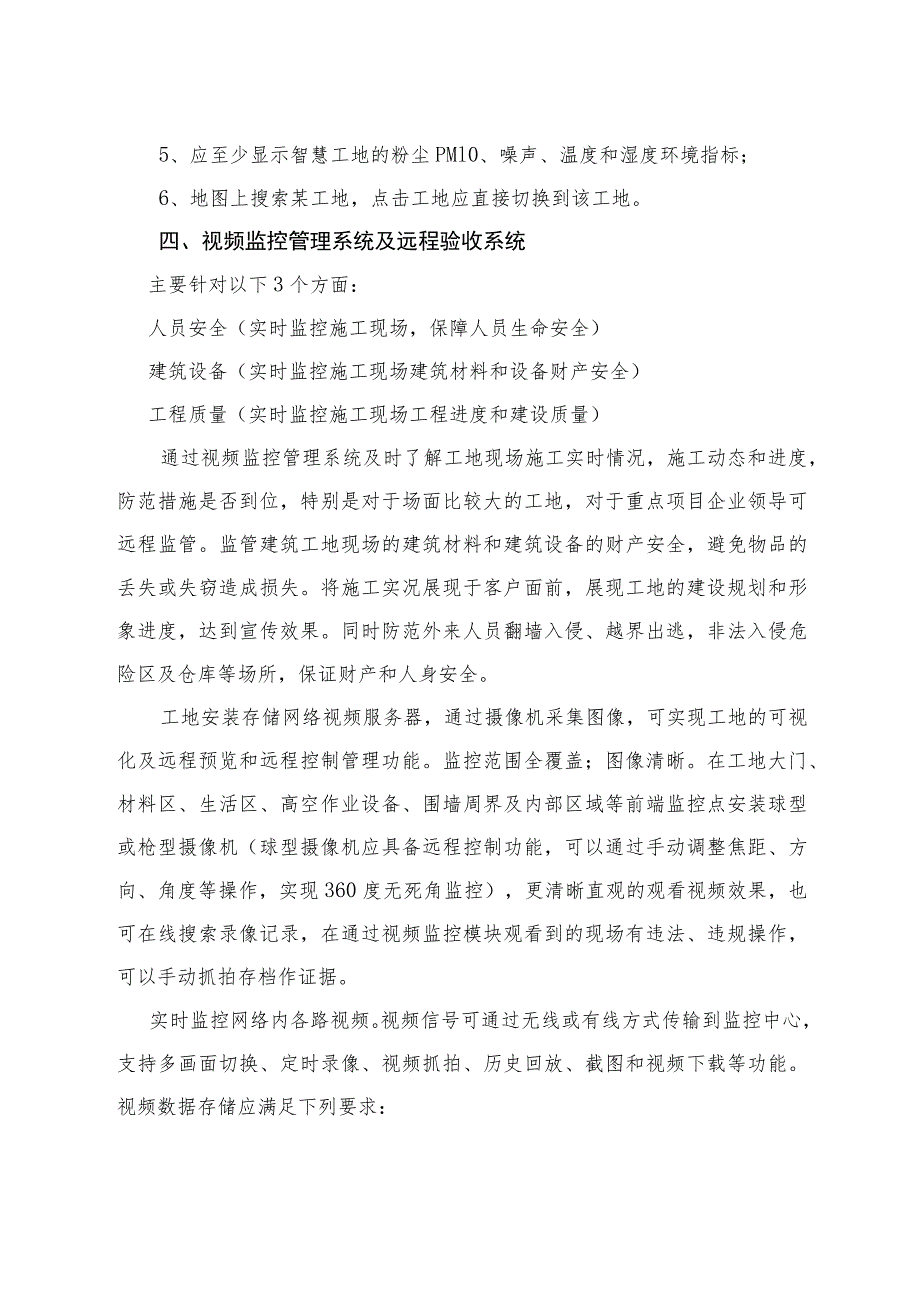

附件2—智慧工地参考标准 .docx_第3页
第3页 / 共18页
附件2—智慧工地参考标准 .docx_第4页
第4页 / 共18页
附件2—智慧工地参考标准 .docx_第5页
第5页 / 共18页
附件2—智慧工地参考标准 .docx_第6页
第6页 / 共18页
附件2—智慧工地参考标准 .docx_第7页
第7页 / 共18页
附件2—智慧工地参考标准 .docx_第8页
第8页 / 共18页
附件2—智慧工地参考标准 .docx_第9页
第9页 / 共18页
附件2—智慧工地参考标准 .docx_第10页
第10页 / 共18页
亲,该文档总共18页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《附件2—智慧工地参考标准 .docx》由会员分享,可在线阅读,更多相关《附件2—智慧工地参考标准 .docx(18页珍藏版)》请在第壹文秘上搜索。

1、附件2江城十大智慧工地选树活动参考标准(试行)“智慧工地”是立足于“智慧城市”和“互联网+”的智能技术手段打造的建筑施工过程中的智能化,是针对所采集信息特点,结合不同需求,采用云计算、大数据和物联网等技术,紧扣项目实施建设中的人、机、料、法、环等关键要素,构建施工现场一体化的信息化管理解决方案。智慧工地对提升工程项目建造品质、确保施工安全、降低工程成本,提高施工现场决策能力和管理效率,实现工地的数字化、精细化、智慧化有着重要的作用。打造智慧工地,起到了推动建筑工地施工项目实现精细化、信息化、标准化管理的作用,实现绿色建造和生态建造。本次参评十大智慧工地的项目,应在以下有关方面探索做出成绩。一、

2、项目管理协同平台一工地云端信息服务的共享运用智慧工地大数据云服务平台,汇集建筑工地相关的各种信息:项目管理、人员管理、视频监控数据、设备管理数据、施工环境监测数据、GIS管理数据等信息。利用工地上分散、独立的采集点进行联网,实现统一管理、资源共享,为管理决策者扩大视觉和听觉范围,提高建筑企业管理工作效率,降低项目远营成本。其中,项目管理系统应对项目名称、项目地址、建设方、施工方、监理方、设计方、开工时间和预计完工(竣工)时间、技术文件、工程档案资料等施工过程管理进行系统的、可追溯的资料记录;应以图表的方式显示项目的计划进度与实际进度对比分析图表,并对项目的进度情况进行填写上报;应具备项目进度延

3、期功能;可对即将截止的项目进行弹窗提醒;同时还应具备数据自动备份功能。通过视频监控系统,智慧工地协同平台企业端可在线观看工地端在线视频信息,可远程对分散的建筑工地进行统一管理,避免或减少使用人力频繁的去现场监管、检查,减少工地人员管理成本,提高工作效率。协同平台可通过WEB端登录,为方便用户移动办公也可以通过手机APP端登录使用,实现对工地的进度、质量、安全与环境等管控,查看工地安全隐患及整改情况,第一时间发现整改存在的安全隐患,有效提高项目管理和现场管理的效率。且通过基础设施服务、平台服务、软件服务和智能硬件等方式,为智慧工地建设提供全方位的数据支撑与应用服务。二、项目信息化办公平台通过PC

4、端的办公管理功能与移动终端的协调应用,将材料管理、进度管理、施工组织管理、办公人事管理、企业文档管理、成本管理、审批管理等纳入一站式解决方案。实现公司总部与项目部之间,项目部各参建方之间的移动办公、数据记录、文件中转与留存,提高信息交互的及时性,提高工作效率,减轻人员工作强度,并进一步明确职责,降低管理风险。三、GIS管理系统1、GIS页面应展示项目的基本信息,展示信息应至少包括:项目名称、项目地址、建筑面积、总预算、项目经理、总监理工程师、建设单位、施工单位和监理单位;2、应满足地图、地球和全景三种视图的切换和缩放功能,应能根据缩放功能实时显示地面目标;3、应具备搜索功能,根据输入的项目名称

5、应能定位项目的具体位置;4、应通过工地经纬度来展示工地施工范围;5、应至少显示智慧工地的粉尘PMl0、噪声、温度和湿度环境指标;6、地图上搜索某工地,点击工地应直接切换到该工地。四、视频监控管理系统及远程验收系统主要针对以下3个方面:人员安全(实时监控施工现场,保障人员生命安全)建筑设备(实时监控施工现场建筑材料和设备财产安全)工程质量(实时监控施工现场工程进度和建设质量)通过视频监控管理系统及时了解工地现场施工实时情况,施工动态和进度,防范措施是否到位,特别是对于场面比较大的工地,对于重点项目企业领导可远程监管。监管建筑工地现场的建筑材料和建筑设备的财产安全,避免物品的丢失或失窃造成损失。将

6、施工实况展现于客户面前,展现工地的建设规划和形象进度,达到宣传效果。同时防范外来人员翻墙入侵、越界出逃,非法入侵危险区及仓库等场所,保证财产和人身安全。工地安装存储网络视频服务器,通过摄像机采集图像,可实现工地的可视化及远程预览和远程控制管理功能。监控范围全覆盖;图像清晰。在工地大门、材料区、生活区、高空作业设备、围墙周界及内部区域等前端监控点安装球型或枪型摄像机(球型摄像机应具备远程控制功能,可以通过手动调整焦距、方向、角度等操作,实现360度无死角监控),更清晰直观的观看视频效果,也可在线搜索录像记录,在通过视频监控模块观看到的现场有违法、违规操作,可以手动抓拍存档作证据。实时监控网络内各

7、路视频。视频信号可通过无线或有线方式传输到监控中心,支持多画面切换、定时录像、视频抓拍、历史回放、截图和视频下载等功能。视频数据存储应满足下列要求:1、视频存储空间配置应不低于4TB;2、视频数据存储时长应不低于7天,超过规定时长后可自动覆盖;3、塔吊、升降机、环境监测等历史数据会保存一个月,一个月之后可自动覆盖,数据报表至少保存3年以上。将工程现场的局部细节,施工面的视频图像实时记录在视频媒体介质上,通过网络实时采集的视频图像传输到远程质量验收管理系统中。具有视频采集、传输管理、应用存储、远程访问管理、质量验收应用等功能。五、进场材料检测监管系统能对现场主要材料物资进行信息识别、智能监管,手

8、持机终端,实现进场材料的自动点数。通过在智能云平台上录入材料,具备在领取材料时手机APP实时动态记录发料品种、数量、领料时间、领料人员等数据功能,同时材料出入库记录会自动生成柱状图,材料出入库的记录自动关联施工进度。采用先进的图像识别技术,支持人工修正计数结果,管理人员通过查看照片和验收记录,避免出现因误报、虚报导致材料成本虚高的现象。六、卸料平台监控系统为工地地磅加装重量传感器及摄像机,材料车辆进出场称重时,对称重数据进行自动记录、拍照、数据挂钩及上传,在智能云平台中自动形成材料进场报表,在材料净重数据出现异常时自动报警,及时提示现场人员立即纠正。若持续报警,系统将自动记录违章信息,实时监控

9、卸料平台工作数据传输至云平台和手机APP,杜绝卸料平台超重堆码材料的违章行为。七、塔式起重机等特种设备安全监控管理系统构建完备的塔机视频监控平台,要求系统可显示所管理塔机的分布及所有基本信息,具体包括:显示塔机开、关机和工作时间、时段、风速报警、防倾斜、禁行区域设置保护、多塔吊的防碰撞、制动控制、塔吊黑匣子等多种功能,全方位保障塔吊的安全使用。1、系统由带动态显示且内置制动控制的黑匣子(安装在塔吊驾驶室)、测重传感器、角度传感器、幅度传感器、高度传感器、倾斜传感器、风速传感器、无线通信模块、地面远程监控平台组成。2、通过安装在驾驶室和吊臂等各个位置的检测传感器,实时监控塔吊的吊重、起重力矩、实

10、时力矩、小车行程、变幅、倾角、起升高度、起升速度、工作回转角、风速、超载(当超限超载等危险情况出现时,塔机监控系统能够自动实现危险行为截断)。3、群塔工作区域限制(在临近额定限值时发出声光预警和报警)、防碰撞保护(塔吊出现快碰撞时实现干涉预警及减速限速的控制)。其中:(1)吊钩可视化辅助子系统。在塔式起重机吊钩上安装摄像头,驾驶室配显示器。通过变幅传感器及高度传感器等与操作室的主机显示器连接,对塔吊变幅和高度实时监测和显示,实现对吊钩位置的智能追踪。(2)系统智能控制高清摄像头自动变倍、对焦,360。无死角追踪拍摄,系统实时向塔吊司机传递吊钩周围视频高清图像,解决塔吊司机的视觉死角,远距离视觉

11、模糊,语音引导易出差错等行业难题。使司机快、准、稳的做出正确的操作和判断,有效避免事故的发生,提高施工效率,减少安全事故率,降低人力成本。(3)视频图像存储于设备内置的固态硬盘中,便于事故原因定位,还可进行可视化远程监控,视频图像经无线网络传送到地面项目部和远端监控平台,协助项目管理人员直观了解塔机作业面和塔机关键部位的安全状况,并在塔机处非工作状态时,实时观察现场的整体作业状况。(4)系统可对特种设备故障进行分析,并能通过网络方式实现可视化远程监控、远程报警功能,保障特种设备的安全运行及规范使用。通过Web网络接入,还可以将项目部各台塔机的视频信号接入智慧工地云平台,协助施工单位对项目部的多

12、级安全管理。八、施工升降机安全监控管理系统通过生物识别技术,利用人脸或指纹的唯一性及便利性,实现升降机操作人员的身份识别、持证上岗,有效控防“人的不安全行为”。通过传感器实时监控升降机运行,保障作业安全及施工效率。实现对升降机速度、高度、重量等参数进行监控并对异常进行声光报警,实现过载保护等功能,有效预防“物的不安全状态”。可实时将施工升降机运行全过程数据传输并留存至在线监控平台及升降机黑匣子上,实现数据事后留痕可溯可查,事前安全可看可防。智能管理,身份识别(规避非法人员操作)、声光报警,物载保护(避免超载,倾覆等危险情况)、控制保护,人载保护(支持人数清点,避免超员情况),远程锁车(支持远程

13、锁车保护,灵活控制)。实现功能:载重检测、上下限位检测、冲顶检测、倾角检测、笼门开启检测、驾驶员管理、楼层检测、楼层呼叫、黑匣子记录、系统故障自检。安全监测功能:快速,精准的监测升降机的载重、速度、位置以及倾斜角度等运动量,并能自动实现升降机的准确平层功能,节省人工操作的同时获得更为准确的定位效果。自动语音播报功能:在收到楼层呼叫、电梯启动运行时、电梯达到目标层时均会自动发出语音播报系统,提醒司机和乘客。工地的电梯井是最危险的地方,在电梯井两旁须设置红外线监测设备,一旦侦测到危险,即发出刺耳警报声提醒。九、卸料平台监控系统适应面广(适用于托盘式及吊索式的卸料平台)、平台统计(超载的数据能够实施

14、统计,并以报表进行呈现,便于管理人员跟踪排查)、声光报警(避免倾覆和坠落)。如持续报警,系统将自动记录违章信息,实时监控卸料平台工作数据传输至云平台和手机APP,杜绝卸料平台超重堆码材料的违章行为。十、工程结构安全施工实时监测系统基于传感网,实现工程的结构安全施工的实时监测,提供有效、便捷的方式。包括大体积混凝土自动测温、浇筑,钢结构应力应变,地基监测,基坑支护,高支模变形等数据的监测。1 .大体积混凝土测温系统大体积混凝土测温系统能有效探测混凝土内外不同层面间的温度,为施工班组提供混凝土浇筑后的真实温度数值,帮助提升混凝土浇筑质量。实时测量-在大型混凝土的表面、中心、底部设置温度探测器,实时

15、测量混凝土这三个位置的温度、湿度,并将数据实时上传检测主机。数据记录-一系统自动记录前端混凝土的温度、里表温差、湿度、降温速率、环境温度及温度应变数据。为后期质量验收等提供依据。超界预警-在系统内可设施报警阀值,前端参数出现超阀值情况,系统自动报警,以便施工人员采取措施。2 .深基坑支护变形监测系统通过土压力盒、锚杆应力计、孔隙水压计等智能传感设备,实时监测在基坑开挖阶段、支护施工阶段、地下建筑施工阶段及竣工后周边相邻建筑物、附属设施的稳定情况,承担着对现场监测数据采集、复核、汇总、整理、分析与数据传送的职责,并对超警戒数据进行报警,为设计、施工提供可靠的数据支持。支护实时监测-一系统对前端深

16、基坑的围护结构顶部水平位移、深层水平位移、立柱顶水平位移、沉降、支撑结构内力、维护桩内力和锚索应力等数据实时监测。信息反馈-一系统实时接收前端监测设备的数据,一旦有任何数据超过警戒线,系统立刻报警,将报警信息发送至设计单位、建设单位和检测机构等,为相关单位做出决策提供数据依据。3 .高支模监测预警系统系统通过安装在模板支架顶部的传感器,实时监测模板支架的钢管承受的压力、架体的竖向位移和倾斜度等内容,并通过无线通讯模板将各支撑钢管柱头的传感器数据发送至设备信号接收和分析终端,终端同时支持32路数据接收,数据接收终端在收到数据后对数据进行分析,在将数据传递给远程监测系统的同时,对数据的安全性进行计算,并及时将支模架的危险状态通过声光报警、短信发送和向平台实时传讯的模式传递出去。4 .试样养护提醒系统项目浇筑
