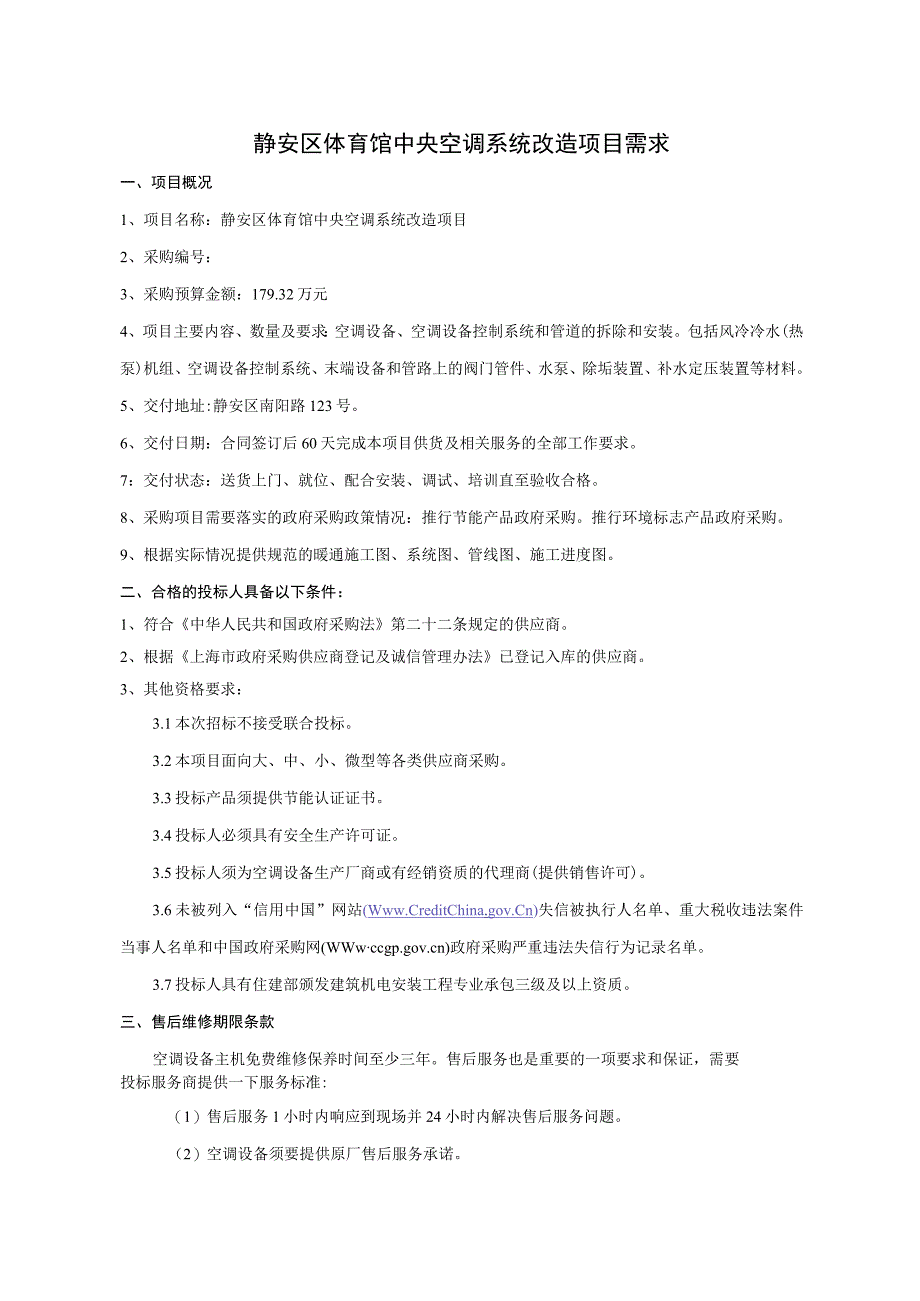

1、静安区体育馆中央空调系统改造项目需求一、项目概况1、项目名称:静安区体育馆中央空调系统改造项目2、采购编号:3、采购预算金额:179.32万元4、项目主要内容、数量及要求:空调设备、空调设备控制系统和管道的拆除和安装。包括风冷冷水(热泵)机组、空调设备控制系统、末端设备和管路上的阀门管件、水泵、除垢装置、补水定压装置等材料。5、交付地址:静安区南阳路123号。6、交付日期:合同签订后60天完成本项目供货及相关服务的全部工作要求。7:交付状态:送货上门、就位、配合安装、调试、培训直至验收合格。8、采购项目需要落实的政府采购政策情况:推行节能产品政府采购。推行环境标志产品政府采购。9、根据实际情况

2、提供规范的暖通施工图、系统图、管线图、施工进度图。二、合格的投标人具备以下条件:1、符合中华人民共和国政府采购法第二十二条规定的供应商。2、根据上海市政府采购供应商登记及诚信管理办法已登记入库的供应商。3、其他资格要求:3.1本次招标不接受联合投标。3.2本项目面向大、中、小、微型等各类供应商采购。3.3投标产品须提供节能认证证书。3.4投标人必须具有安全生产许可证。3.5投标人须为空调设备生产厂商或有经销资质的代理商(提供销售许可)。3.6未被列入“信用中国”网站(Www.CreditChina.gov.Cn)失信被执行人名单、重大税收违法案件当事人名单和中国政府采购网(WWw)政府采购严重

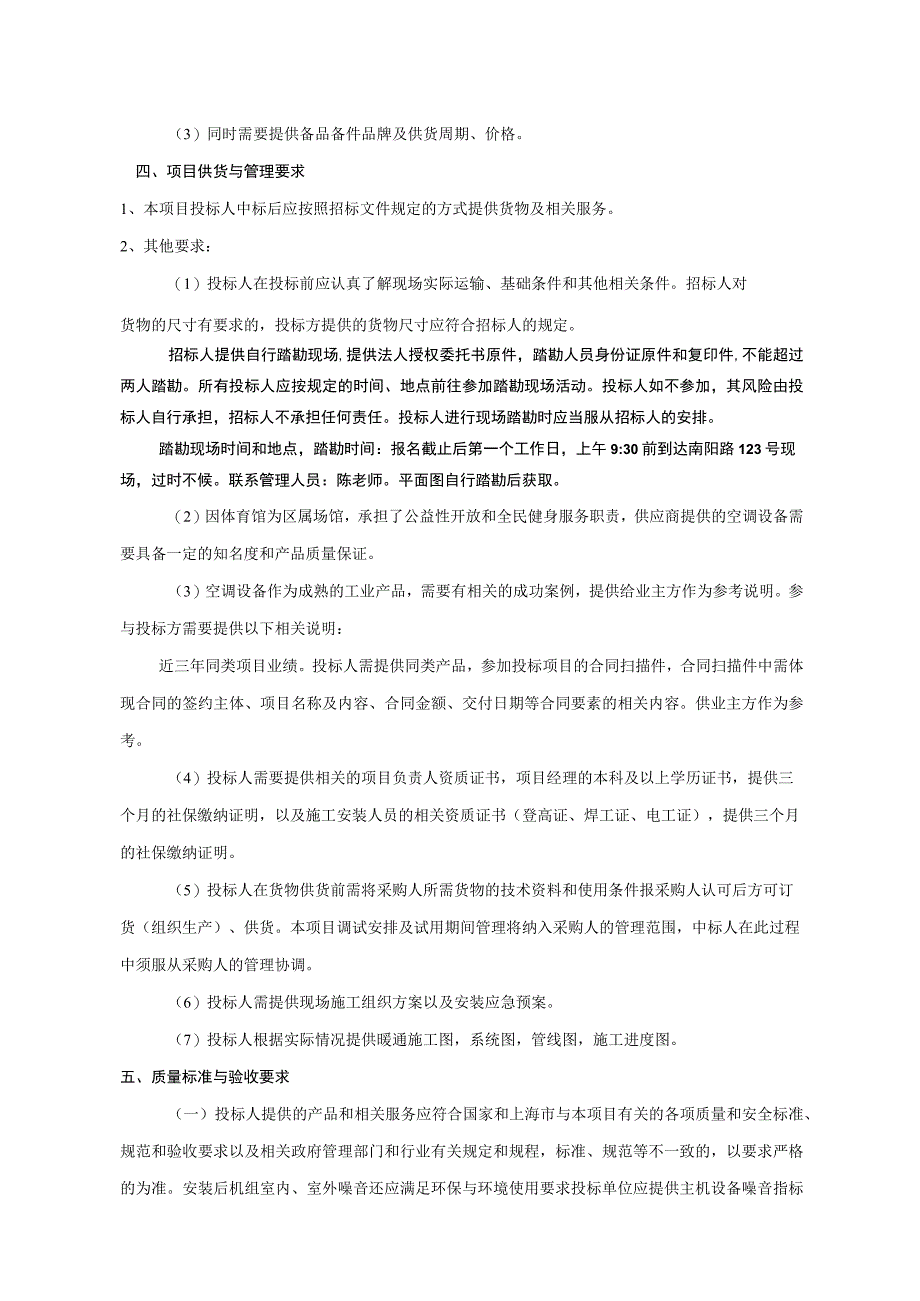

3、违法失信行为记录名单。3.7投标人具有住建部颁发建筑机电安装工程专业承包三级及以上资质。三、售后维修期限条款空调设备主机免费维修保养时间至少三年。售后服务也是重要的一项要求和保证,需要投标服务商提供一下服务标准:(1)售后服务1小时内响应到现场并24小时内解决售后服务问题。(2)空调设备须要提供原厂售后服务承诺。(3)同时需要提供备品备件品牌及供货周期、价格。四、项目供货与管理要求1、本项目投标人中标后应按照招标文件规定的方式提供货物及相关服务。2、其他要求:(1)投标人在投标前应认真了解现场实际运输、基础条件和其他相关条件。招标人对货物的尺寸有要求的,投标方提供的货物尺寸应符合招标人的规定。

4、招标人提供自行踏勘现场,提供法人授权委托书原件,踏勘人员身份证原件和复印件,不能超过两人踏勘。所有投标人应按规定的时间、地点前往参加踏勘现场活动。投标人如不参加,其风险由投标人自行承担,招标人不承担任何责任。投标人进行现场踏勘时应当服从招标人的安排。踏勘现场时间和地点,踏勘时间:报名截止后第一个工作日,上午9:30前到达南阳路123号现场,过时不候。联系管理人员:陈老师。平面图自行踏勘后获取。(2)因体育馆为区属场馆,承担了公益性开放和全民健身服务职责,供应商提供的空调设备需要具备一定的知名度和产品质量保证。(3)空调设备作为成熟的工业产品,需要有相关的成功案例,提供给业主方作为参考说明。参与

5、投标方需要提供以下相关说明:近三年同类项目业绩。投标人需提供同类产品,参加投标项目的合同扫描件,合同扫描件中需体现合同的签约主体、项目名称及内容、合同金额、交付日期等合同要素的相关内容。供业主方作为参考。(4)投标人需要提供相关的项目负责人资质证书,项目经理的本科及以上学历证书,提供三个月的社保缴纳证明,以及施工安装人员的相关资质证书(登高证、焊工证、电工证),提供三个月的社保缴纳证明。(5)投标人在货物供货前需将采购人所需货物的技术资料和使用条件报采购人认可后方可订货(组织生产)、供货。本项目调试安排及试用期间管理将纳入采购人的管理范围,中标人在此过程中须服从采购人的管理协调。(6)投标人需

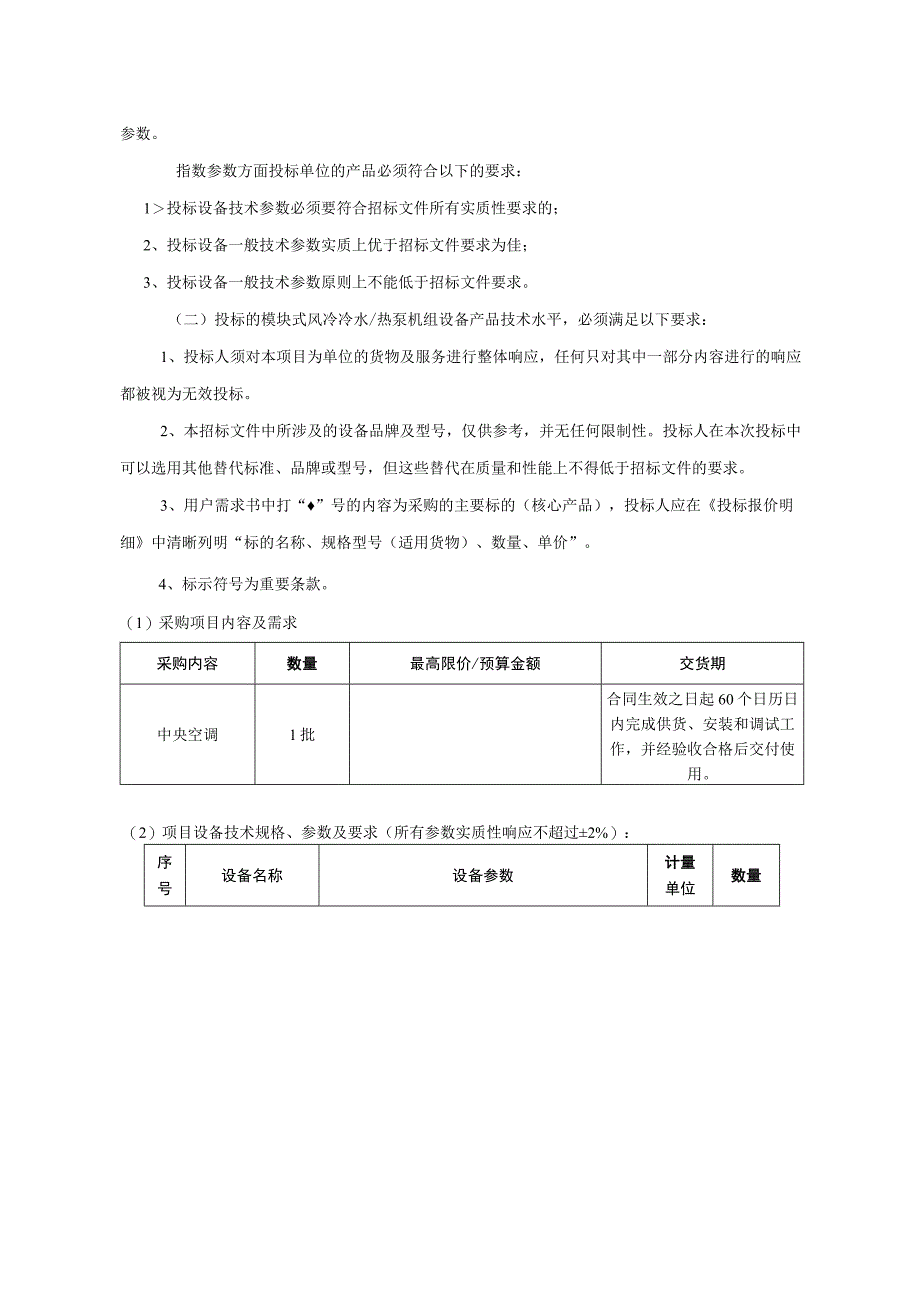

6、提供现场施工组织方案以及安装应急预案。(7)投标人根据实际情况提供暖通施工图,系统图,管线图,施工进度图。五、质量标准与验收要求(一)投标人提供的产品和相关服务应符合国家和上海市与本项目有关的各项质量和安全标准、规范和验收要求以及相关政府管理部门和行业有关规定和规程,标准、规范等不一致的,以要求严格的为准。安装后机组室内、室外噪音还应满足环保与环境使用要求投标单位应提供主机设备噪音指标参数。指数参数方面投标单位的产品必须符合以下的要求:1投标设备技术参数必须要符合招标文件所有实质性要求的;2、投标设备一般技术参数实质上优于招标文件要求为佳;3、投标设备一般技术参数原则上不能低于招标文件要求。(

7、二)投标的模块式风冷冷水/热泵机组设备产品技术水平,必须满足以下要求:1、投标人须对本项目为单位的货物及服务进行整体响应,任何只对其中一部分内容进行的响应都被视为无效投标。2、本招标文件中所涉及的设备品牌及型号,仅供参考,并无任何限制性。投标人在本次投标中可以选用其他替代标准、品牌或型号,但这些替代在质量和性能上不得低于招标文件的要求。3、用户需求书中打“”号的内容为采购的主要标的(核心产品),投标人应在投标报价明细中清晰列明“标的名称、规格型号(适用货物)、数量、单价”。4、标示符号为重要条款。(1)采购项目内容及需求采购内容数量最高限价/预算金额交货期中央空调1批合同生效之日起60个日历日

8、内完成供货、安装和调试工作,并经验收合格后交付使用。(2)项目设备技术规格、参数及要求(所有参数实质性响应不超过2%):序号设备名称设备参数计量单位数量1风冷热泵模块主机1 .制冷量2130KW;2 .制热量2132KW;3 .输入功率(制冷W38KW,制热W43KW);4 .所投产品机组达到国家一级能效,提供中国能效标识网截图加盖公章为准;5 .机组噪音W音CIB(八);6 .机组运行环温:制冷:540;制热:-10oC-25C;7 .双风道、双冷媒回路完全独立运行;8 .要求设备自带厂家原装控制柜,满足使用方使用和控制要求。台52水泵1 .流量不低于135mh3;2 .扬程不低于32m;3

9、 .一用一备;4 .泵体满足阴极电泳处理;5 .水泵效率需满足IS09906-20122B级认证标准;6 .带厂家变频控制柜。台23风机盘管1.风量不低于1000mh3;2.制冷量不高于6.5kW;3.不含控制面板,风盘控制由集控解决。台124组合式空调箱1.风量不低于30000mh3;2.制冷/热量不高于160kW110kW;3.机外静压500Pa;4.带厂家变频控制柜。台25组合式空调箱1.风量不低于25000mh3;2.制冷/热量不高于80kW50kW;3 .机外静压500Pa;4 .带厂家变频控制柜。台16组合式空调箱1.风量不低于21000mh3;2.制冷/热量不高于70kW50kW

10、;3.机外静压500Pa;4.带厂家变频控制柜。台27新风空调箱1.风量不低于12000mh3;2.制冷/热量不高于45kW40kW;3 .机外静压450Pa;4 .带厂家变频控制柜。台18空调温控开关具体型号由投标单位自报,应满足设计及项目使用要求。台129缓冲水箱1 .容积:不低于lm3;2 .材质:不低于304不锈钢。个110电子除垢仪接管尺寸同主管道直径规格。台111自动加药装置化学加药,双加药桶,加药量不低于2m3h,总硬度:冷冻水/热水0.35kgm3,冷却水0.8kgm3,TDS:2.5kgm3,浊度:V20NTU,总铁:VI*10Ykgm3,总铜:2*103kgm3,细菌总数:

11、1(9个/m3。套112定压补水装置1 .水泵流量:不低于6m3h;2 .水泵扬程:不低于40m;3 .两台水泵,一用一备;4 .变频;5 .膨胀罐(隔膜式)有效容积:不低于Im3,软化水箱不低于Im3,自带全自动软水器。套113空调供回水镀锌钢管DN20(带保温)L安装部位:室内;2 .介质:空调供回水;3 .材质:镀锌钢管;4 .规格、压力等级:DN20;5 .连接形式:丝扣连接;6 .压力试验及吹、洗设计要求:按规范要求;7 .保温:B1级阻燃橡塑,厚不低于25rniom实算按计14空调供回水镀锌钢管DN25(带保温)1 .安装部位:室内;2 .介质:空调供回水;3 .材质:镀锌钢管;4

12、 .规格、压力等级:DN25;5 .连接形式:丝扣连接;6 .压力试验及吹、洗设计要求:按规范要求;7 .保温:B1级阻燃橡塑,厚不低于25uiom按实计算15空调供回水镀锌钢管DN32(带保温)L安装部位:室内;2 .介质:空调供回水;3 .材质:镀锌钢管;4 .规格、压力等级:DN32;5 .连接形式:丝扣连接;6 .压力试验及吹、洗设计要求:按规范要求;7 .保温:Bl级阻燃橡塑,厚不低于25mm。m按实计算16空调供回水镀锌钢管DN40(带保温)1 .安装部位:室内;2 .介质:空调供回水;3 .材质:镀锌钢管;4 .规格、压力等级:DN40;5 .连接形式:丝扣连接;6 .压力试验及

13、吹、洗设计要求:按规范要求;7 .保温:BI级阻燃橡塑,厚不低于32mm。m按实计算17空调供回水镀锌钢管DN50(带保温)L安装部位:室内;2 .介质:空调供回水;3 .材质:镀锌钢管;4 .规格、压力等级:DN50;5 .连接形式:丝扣连接;6 .压力试验及吹、洗设计要求:按规范要求;7 .保温:Bl级阻燃橡塑,厚不低于32miom按实计算18空调供回水无缝钢管DN65(带保温)L安装部位:室内;2 .介质:空调供回水;3 .材质:无缝钢管4 .规格、压力等级:DN65;5 .连接形式:焊接或法兰连接;6 .压力试验及吹、洗设计要求:按规范要求;7 .保温:Bl级阻燃橡塑,厚不低于32mm

14、。m实算按计19空调供回水无缝钢管DNlOO(带保温)1 .安装部位:室内;2 .介质:空调供回水;3 .材质:无缝钢管;4 .规格、压力等级:DNlo0;5 .连接形式:焊接或法兰连接;6 .压力试验及吹、洗设计要求:按规范要求;7 .保温:难燃型发泡橡塑,厚不低于38mm。m按实计算20空调供回水无缝钢管DNI50(带保温)L安装部位:室内;2 .介质:空调供回水;3 .材质:无缝钢管;4 .规格、压力等级:DN150;5 .连接形式:焊接或法兰连接;6 .压力试验及吹、洗设计要求:按规范要求;7保温:Bl级阻燃橡塑,厚不低于38mmom按实计算21空调供回水无缝钢管DN200(带保温)L安装部位:室内;2 .介质:空调供回水;3 .材质:无缝钢管;4 .规格、压力等级:DN2005 .连接形式:焊接或法兰连接;6 .压力试验及吹、洗设计要求:按规范要求;7 .保温:Bl级阻燃橡塑,厚不低于44mm。m按实计算22压力表套按实计算23温度计套按实计算24弹簧减震器个按实计算25铝皮保护板材厚度:厚
