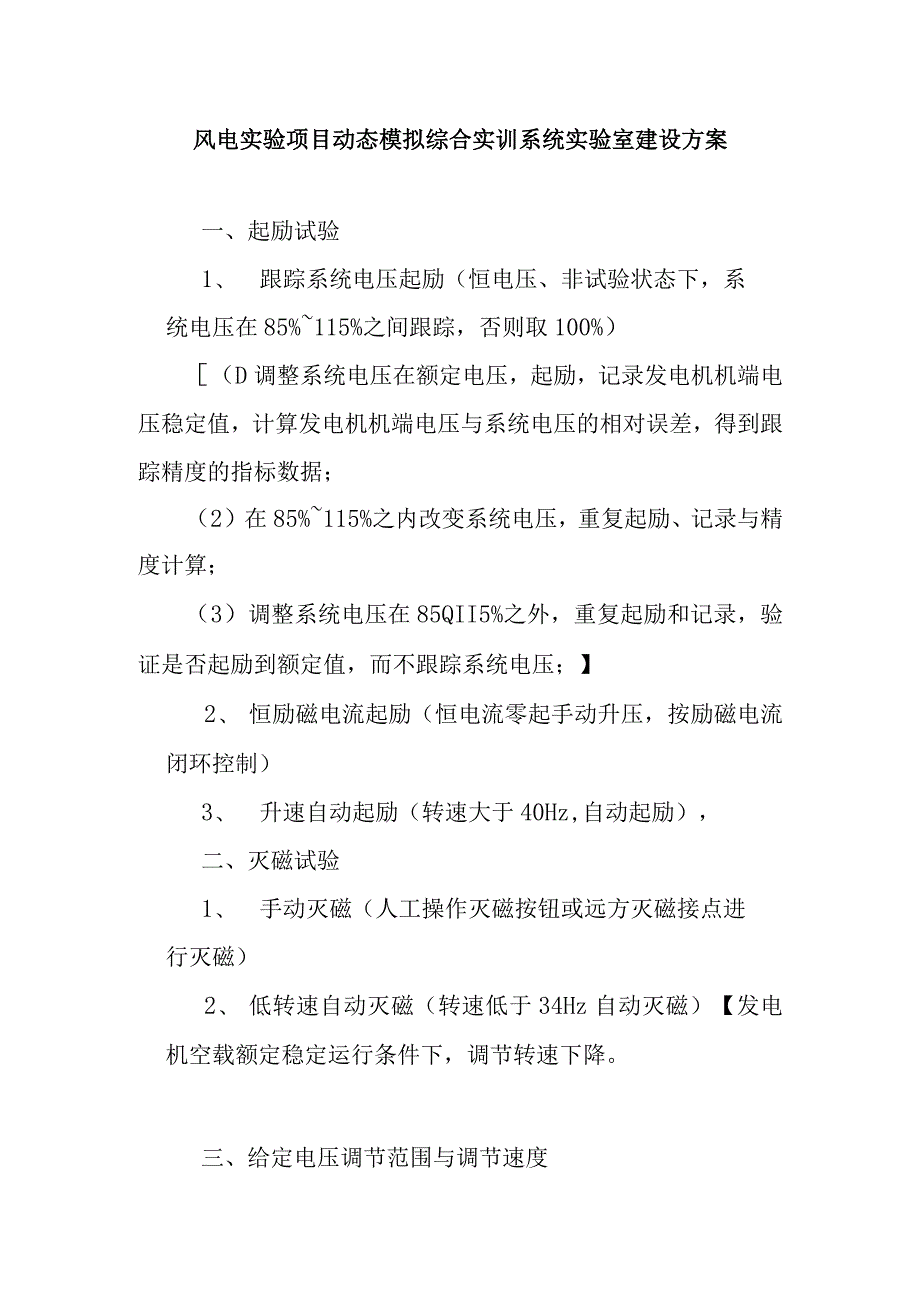

1、风电实验项目动态模拟综合实训系统实验室建设方案一、起励试验1、 跟踪系统电压起励（恒电压、非试验状态下，系统电压在85%115%之间跟踪，否则取100%）（D调整系统电压在额定电压，起励，记录发电机机端电压稳定值，计算发电机机端电压与系统电压的相对误差，得到跟踪精度的指标数据；（2）在85%115%之内改变系统电压，重复起励、记录与精度计算；（3）调整系统电压在85QII5%之外，重复起励和记录，验证是否起励到额定值，而不跟踪系统电压；】2、 恒励磁电流起励（恒电流零起手动升压，按励磁电流闭环控制）3、 升速自动起励（转速大于40Hz,自动起励），二、灭磁试验1、 手动灭磁（人工操作灭磁按钮或

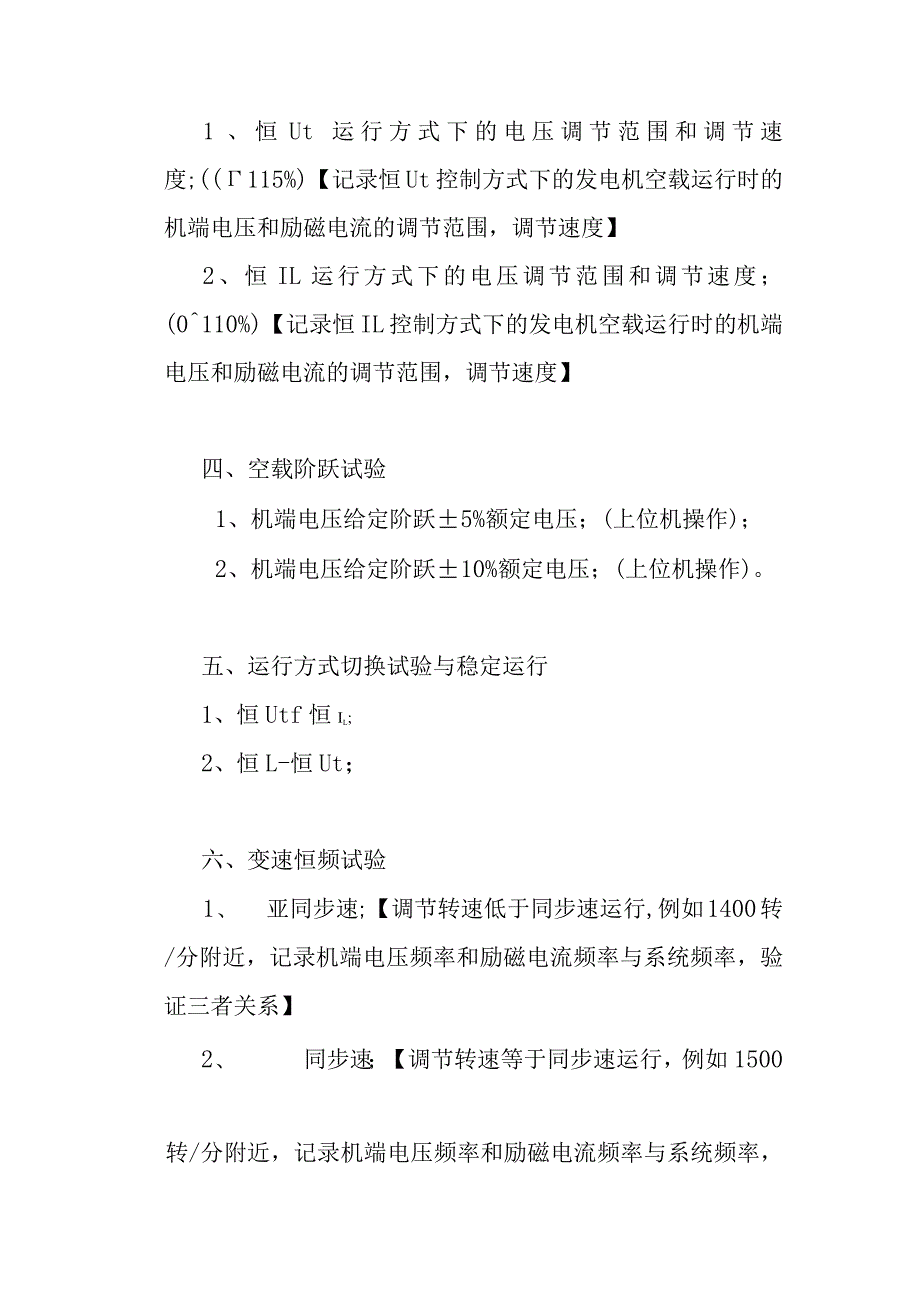

2、远方灭磁接点进行灭磁）2、 低转速自动灭磁（转速低于34Hz自动灭磁）【发电机空载额定稳定运行条件下，调节转速下降。三、给定电压调节范围与调节速度1、恒Ut运行方式下的电压调节范围和调节速度;(115%)【记录恒Ut控制方式下的发电机空载运行时的机端电压和励磁电流的调节范围，调节速度】2、恒IL运行方式下的电压调节范围和调节速度；(0110%)【记录恒IL控制方式下的发电机空载运行时的机端电压和励磁电流的调节范围，调节速度】四、空载阶跃试验1、机端电压给定阶跃5%额定电压；(上位机操作)；2、机端电压给定阶跃10%额定电压；(上位机操作)。五、运行方式切换试验与稳定运行1、恒Utf恒Il;2、

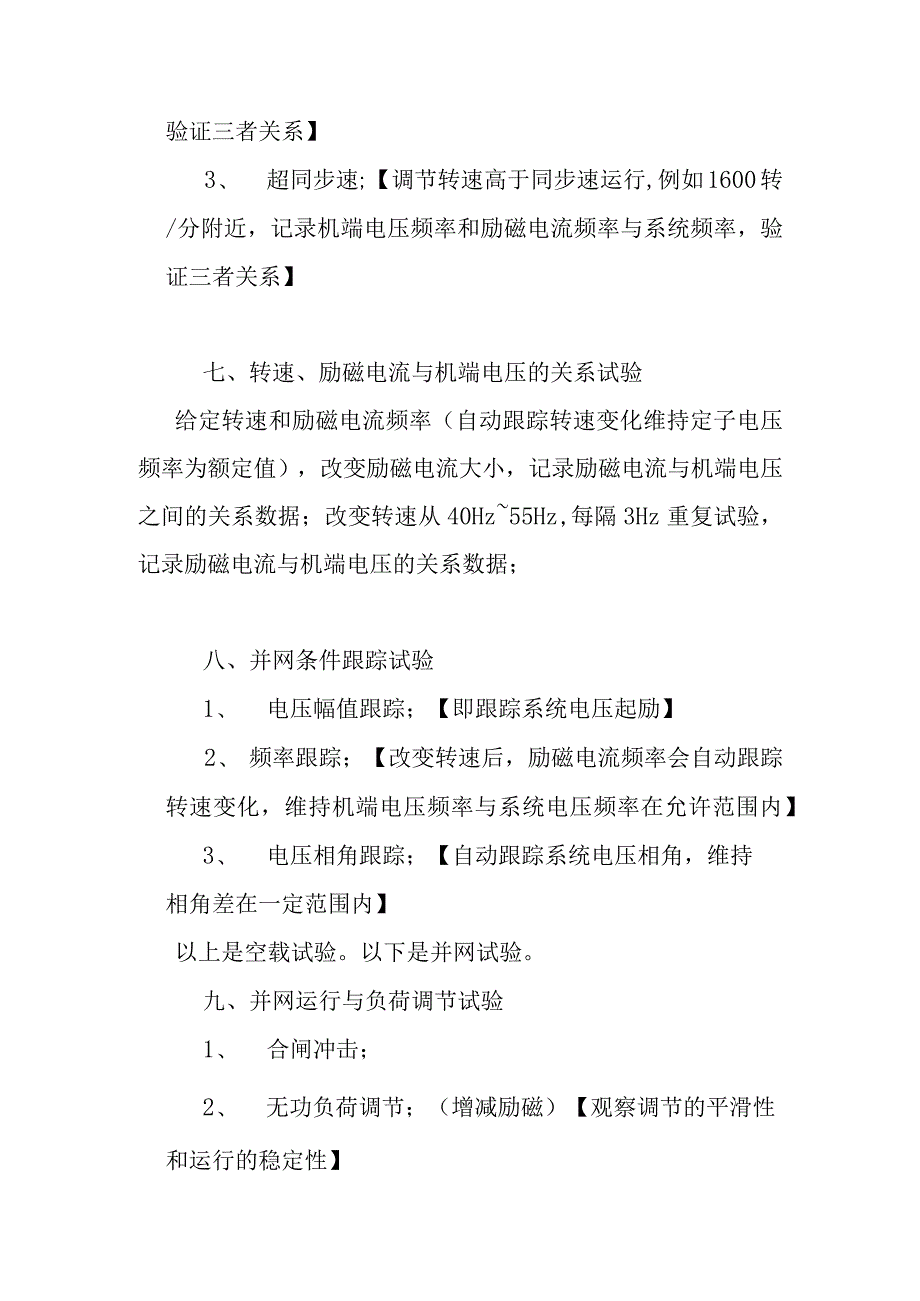

3、恒L-恒Ut；六、变速恒频试验1、 亚同步速;【调节转速低于同步速运行,例如1400转/分附近，记录机端电压频率和励磁电流频率与系统频率，验证三者关系】2、 同步速；【调节转速等于同步速运行，例如1500转/分附近，记录机端电压频率和励磁电流频率与系统频率，验证三者关系】3、 超同步速;【调节转速高于同步速运行,例如1600转/分附近，记录机端电压频率和励磁电流频率与系统频率，验证三者关系】七、转速、励磁电流与机端电压的关系试验给定转速和励磁电流频率（自动跟踪转速变化维持定子电压频率为额定值），改变励磁电流大小，记录励磁电流与机端电压之间的关系数据；改变转速从40Hz55Hz,每隔3Hz重复试
4、验，记录励磁电流与机端电压的关系数据；八、并网条件跟踪试验1、 电压幅值跟踪；【即跟踪系统电压起励】2、 频率跟踪；【改变转速后，励磁电流频率会自动跟踪转速变化，维持机端电压频率与系统电压频率在允许范围内】3、 电压相角跟踪；【自动跟踪系统电压相角，维持相角差在一定范围内】以上是空载试验。以下是并网试验。九、并网运行与负荷调节试验1、 合闸冲击；2、 无功负荷调节；（增减励磁）【观察调节的平滑性和运行的稳定性】3、 有功负荷调节；（调节风力机风速）【观察调节的平滑性和运行的稳定性】十、并网状态下的运行方式切换试验1、 恒Ut-恒Il;【主要观察方式切换的平稳性】2、 恒L-恒Ut；【主要观察方
5、式切换的平稳性】十一、并网状态下的阶跃试验1、机端电压给定阶跃3%额定电压；（即并网运行时的电压阶跃，上位机操作）2,机端电压给定阶跃5%额定电压；3,风力机风速突增；（风力机上位机操作实现风力阶跃）4,风力机风速突减；十二、电力系统短路试验1、 单相接地短路；2、 两相短路和两相接地短路；3、 三相短路；观察暂态过程，检测暂态稳定性;十三、失步再同步功能试验大幅度增加风速（功率）时或短路故障时，机组失步后再自动同步的功能检验。【检验失步再同步的成功率，再同步的动态过程，记录失步前后的稳态运行数据：有功功率、无功功率、励磁电压、励磁电流、转速、风速等；录波失步前后相应物理量的变化波形；】十四、甩负荷试验1、 甩50%额定负荷；【记录机端电压、定子电流、有功功率、无功功率、励磁电压和励磁电流波形，记录最高转速数值】2、 甩100%额定负荷；【记录机端电压、定子电流、有功功率、无功功率、励磁电压和励磁电流波形，记录最高转速数值】
