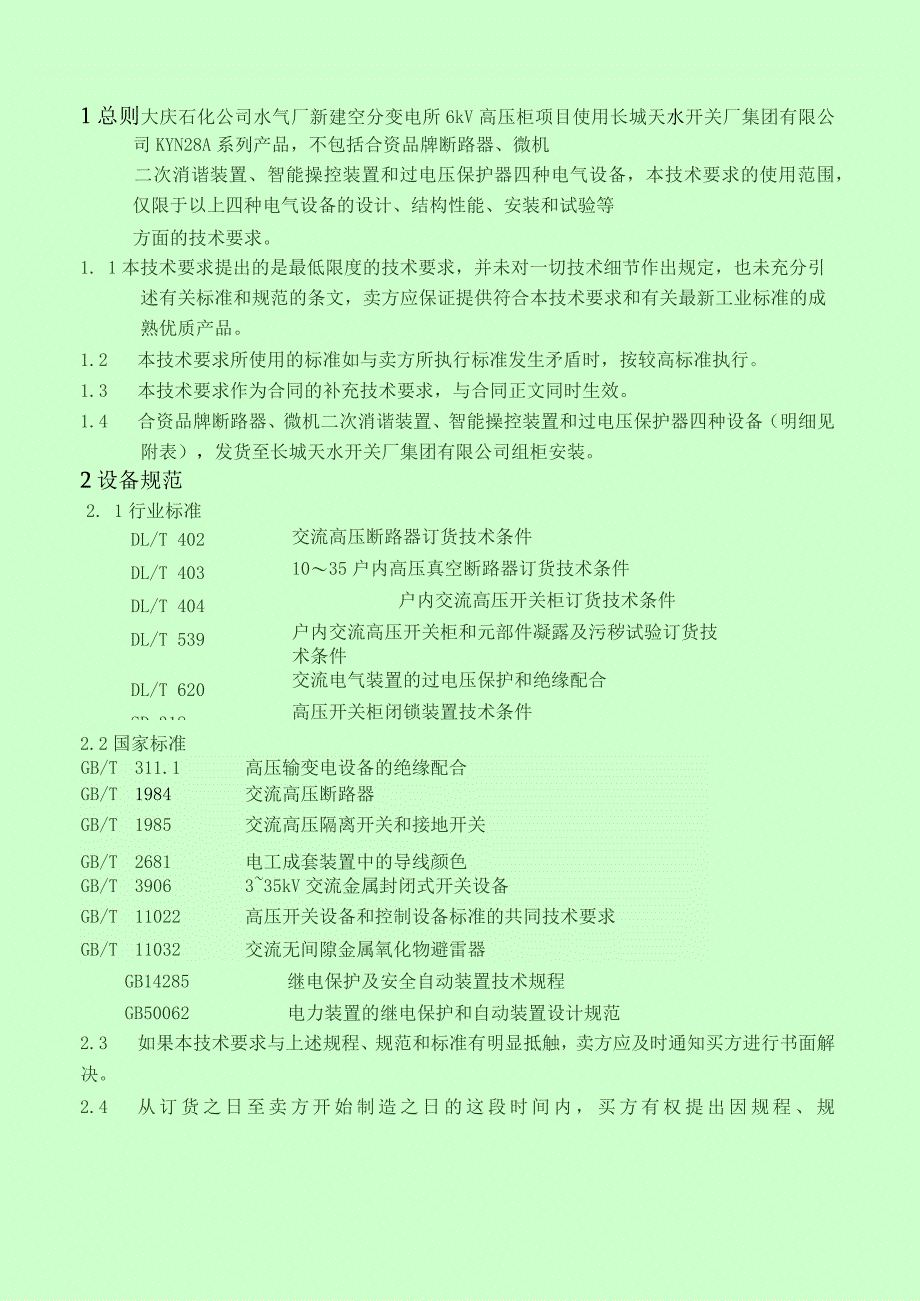

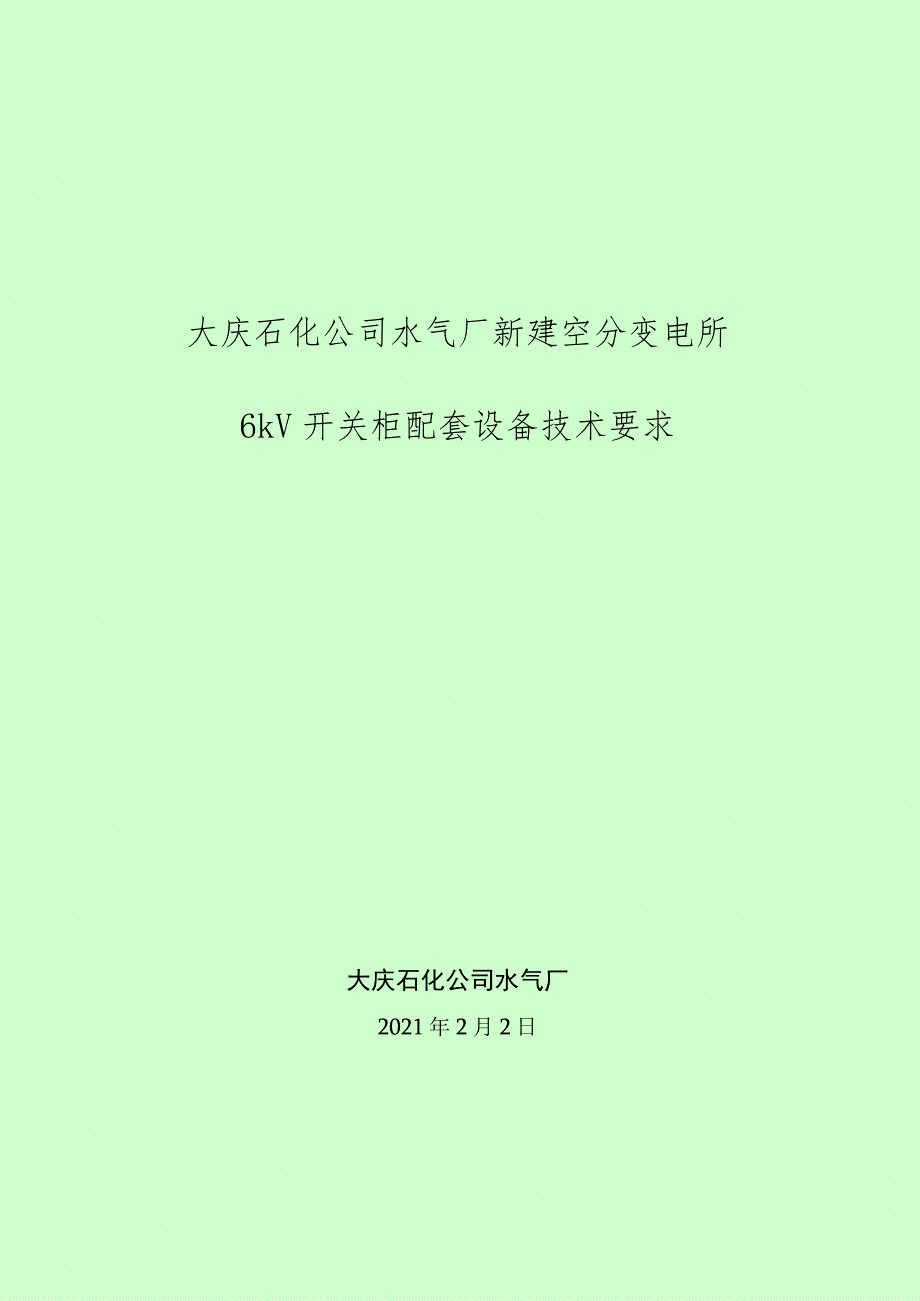

1、大庆石化公司水气厂新建空分变电所6kV开关柜配套设备技术要求大庆石化公司水气厂2021年2月2日1总则大庆石化公司水气厂新建空分变电所6kV高压柜项目使用长城天水开关厂集团有限公司KYN28A系列产品，不包括合资品牌断路器、微机二次消谐装置、智能操控装置和过电压保护器四种电气设备，本技术要求的使用范围，仅限于以上四种电气设备的设计、结构性能、安装和试验等方面的技术要求。1. 1本技术要求提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应保证提供符合本技术要求和有关最新工业标准的成熟优质产品。1.2 本技术要求所使用的标准如与卖方所执行标准发生矛盾时
2、，按较高标准执行。1.3 本技术要求作为合同的补充技术要求，与合同正文同时生效。1.4 合资品牌断路器、微机二次消谐装置、智能操控装置和过电压保护器四种设备（明细见附表），发货至长城天水开关厂集团有限公司组柜安装。2. 1行业标准DL/T 402DL/T 403DL/T 404DL/T 539DL/T 620SD 3182设备规范交流高压断路器订货技术条件1035户内高压真空断路器订货技术条件户内交流高压开关柜订货技术条件户内交流高压开关柜和元部件凝露及污秽试验订货技术条件交流电气装置的过电压保护和绝缘配合高压开关柜闭锁装置技术条件2.2国家标准GB/T311.1高压输变电设备的绝缘配合GB/

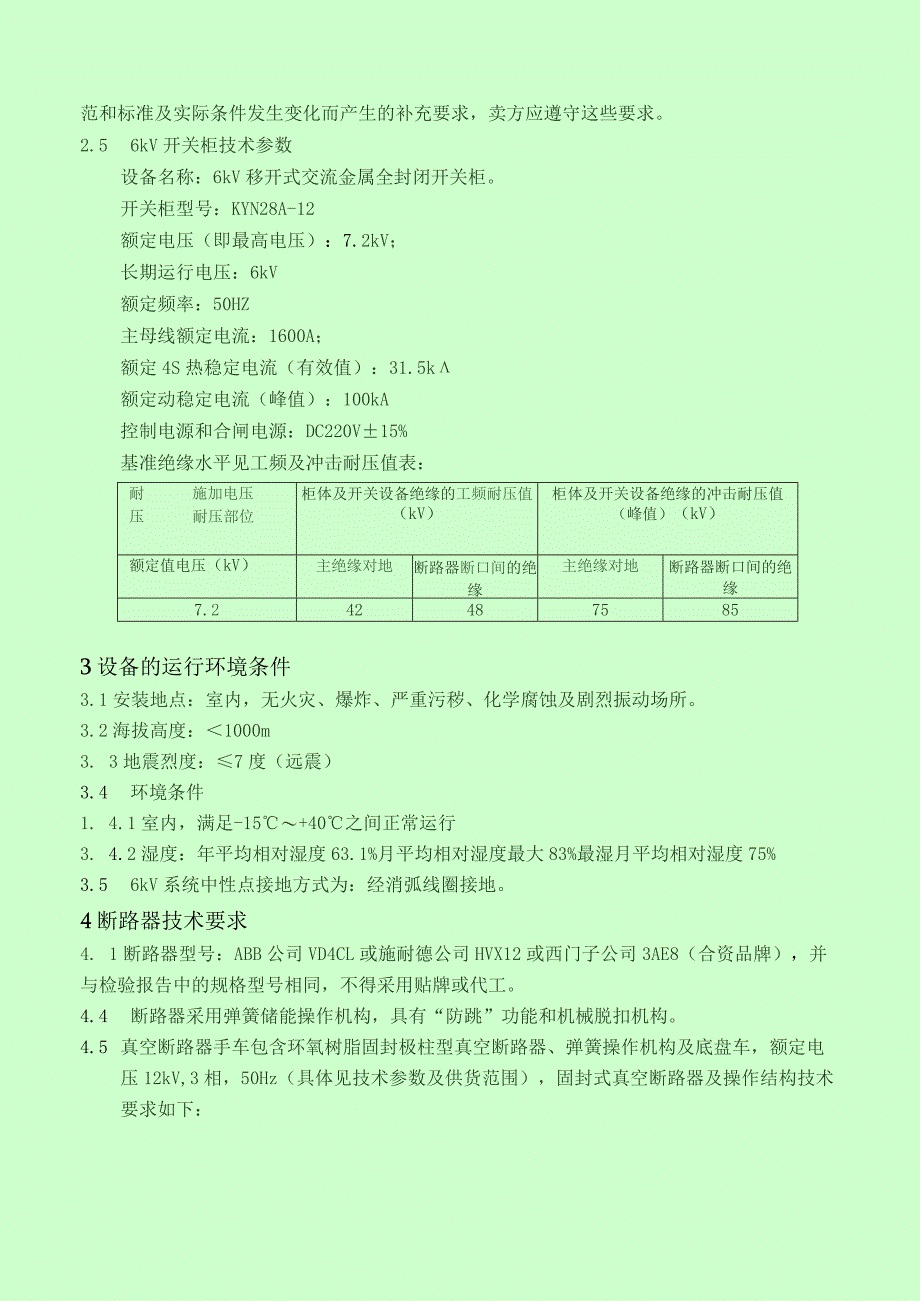

3、T1984交流高压断路器GB/T1985交流高压隔离开关和接地开关GB/T2681电工成套装置中的导线颜色GB/T3906335kV交流金属封闭式开关设备GB/T11022高压开关设备和控制设备标准的共同技术要求GB/T11032交流无间隙金属氧化物避雷器GB14285继电保护及安全自动装置技术规程GB50062电力装置的继电保护和自动装置设计规范2.3 如果本技术要求与上述规程、规范和标准有明显抵触，卖方应及时通知买方进行书面解决。2.4 从订货之日至卖方开始制造之日的这段时间内，买方有权提出因规程、规范和标准及实际条件发生变化而产生的补充要求，卖方应遵守这些要求。2.5 6kV开关柜技术参
4、数设备名称：6kV移开式交流金属全封闭开关柜。开关柜型号：KYN28A-12额定电压（即最高电压）：7.2kV；长期运行电压：6kV额定频率：50HZ主母线额定电流：1600A；额定4S热稳定电流（有效值）：31.5k额定动稳定电流（峰值）：100kA控制电源和合闸电源：DC220V15%基准绝缘水平见工频及冲击耐压值表：耐施加电压压耐压部位柜体及开关设备绝缘的工频耐压值（kV）柜体及开关设备绝缘的冲击耐压值（峰值）（kV）额定值电压（kV）主绝缘对地断路器断口间的绝缘主绝缘对地断路器断口间的绝缘7.2424875853设备的运行环境条件3.1安装地点：室内，无火灾、爆炸、严重污秽、化学腐蚀及
5、剧烈振动场所。3.2海拔高度：1000m3. 3地震烈度：7度（远震）3.4 环境条件1. 4.1室内，满足-15+40之间正常运行3. 4.2湿度：年平均相对湿度63.1%月平均相对湿度最大83%最湿月平均相对湿度75%3.5 6kV系统中性点接地方式为：经消弧线圈接地。4断路器技术要求4. 1断路器型号：ABB公司VD4CL或施耐德公司HVX12或西门子公司3AE8（合资品牌），并与检验报告中的规格型号相同，不得采用贴牌或代工。4.4 断路器采用弹簧储能操作机构，具有“防跳”功能和机械脱扣机构。4.5 真空断路器手车包含环氧树脂固封极柱型真空断路器、弹簧操作机构及底盘车，额定电压12kV,
6、3相，50Hz（具体见技术参数及供货范围），固封式真空断路器及操作结构技术要求如下：4.6 .1真空断路器应装设分、合闸按钮和分、合闸指示器，采用弹簧储能操作机构，储能电机在合闸正常工作电压为85%-110%额定工作电压、分闸正常工作电压为65%-120%额定工作电压时，应能自动进行储能。若储能电动机断开，能手动继续进行并完成储能，断路器上应有储能情况指示标识。4.3.2同型号真空断路器所配用的真空灭弧室，其安装和端部联接方式、联接尺寸应统一，保持真空泡的互换性。4.3.3真空断路器为中置式结构，真空断路器与柜体绝缘配合，机械联锁，安全可靠灵活。真空断路器在柜内有试验位置和工作位置，每一位置均
7、设有定位装置，以保证联锁可靠。各种手车均采用螺母、丝杆摇动推进、退出。4.3.4真空断路器触头采用梅花式触头，梅花触头弹簧保证在机械操作寿命内无故障，触头弹簧为原厂配套，断路器触指采用镀银形式。4.3.5真空断路器的操作机构控制回路应具有“防跳跃”及“五防”功能。4.3.6真空断路器的二次回路应有导线和接线端子相连，电气附件连接线带有插头插座，便于快速安装接线；且二次回路与主回路隔离。4.3.7真空断路器二次回路应配套不少于58芯插头输出（并将所有备用端子引线配齐）；二次插头具有插针止缩功能，断路器内部不得使用交直流转换模块。4.3.8真空断路器应具备电动储能，并可关门手动储能。4.3.9操作
8、机构各功能单元清晰可辩，易于装配及维护。4. 3.10主回路采用固封极柱绝缘技术。4.3. 11真空断路器采用成熟的弹簧操作机构。4. 3.12真空断路器额定短路开断次数230次，断路器机械寿命30000次。5. 3.13真空断路器技术参数项目单位额定电压kV12额定绝缘水平：1分钟工频耐压（有效值）雷电冲击耐压（峰值）kV4275额定频率Hz50额定电流（进线、母联）A1600（详见设计图纸）额定电流（其它柜）A1250（详见设计图纸）4秒热稳定电流（有效值）kA31.5额定动稳定电流（峰值）kA80额定短路开断电流kA31.5额定短路关合电流kA80辅助电源电压：控制回路储能电机VVDC2
9、20DC220合闸时间ms30-80分闸时间ms20-70燃弧时间ms15开断时间ms75真空断路器截流水平A5触头合闸弹跳时间ms2分闸触头反弹幅值mm2三相同期性ms25、过电压保护器技术要求6. 1结构形式：星三角接线六元件结构，相相与相地间的保护单元均由独立的整只无间隙金属氧化锌避雷器元件组成；产品实物、说明书和型式试验报告内容需要具有一致性。5. 2型号及参数：EAT-5Z-10/6001）额定电压：IOkV（额定频率为50HZ）2）保护器的持续运行电压：8kV3）直流ImA电压：相间：215kV;相地：214.4kV4）雷电冲击电流下的残压：相间/相地：27kV;5）操作冲击电流下
10、的残压：相间/相地：23kV;6）陡波冲击电流下的残压：相间/相地：31kV;7）标称放电流：5kA5.3型号及参数：EAT-2.5D-8/6001）额定电压：8kV（额定频率为50HZ）2）保护器的持续运行电压：6.3kV3）直流InIA电压：相间：214kV;相地：211.2kV4）雷电冲击电流下的残压：相间/相地：18.7kV;5）操作冲击电流下的残压：相间/相地：15kV;6）陡波冲击电流下的残压：相间/相地：21kV;7）标称放电流：2.5kA5.32ms方波通流容量：600A5.44/10s大电流冲击100kA5. 50.75倍直流ImA电压下的泄漏电流：50UA5.6过电压保护器
11、的制造技术要求1）通流容量：2ms方波电流达到60OA至80OA,且氧化锌阀片自产。采用特性优异的高能氧化锌电阻，通流容量大，使用范围广，能够使用在对保护器性能要求更高的场合。更适用于电力系统中易产生较长持续时间的过电压而被保护设备的绝缘又相对薄弱的场所中。2）密封工艺完善：采用密闭式全真空系统的管道连接输送设备KC-200型环氧树脂真空浇注机进行真空浇注，浇注工艺要求如下：（1）耐高温：H级180,需经受高、低温冲击试验（抗开裂性能）；（2）真空度（0.51托），高的真空速率，保证浇注部件内绝对无气泡和气隙；（3）无气隙制品：浇注制品中无微裂纹、微气泡等；（4）采用的树脂要求：采用双酚A环氧
12、树脂作为基体树脂，环氧当量在150300（环氧值：0.660.33）的范围内；（5）固化工艺及设备要求：有循环风装置，即电热鼓风干燥箱。烘箱内各点温差5C,有自动控制温度装置。6、PT二次消谐装置技术要求6. 1装置采用嵌入式实时操作系统freeUSB接口，可随时拷出波形供用户分析查看；6.2 装置可根据实际需要进行扩展通道，RTOS,采用C语言编程，保证高软件可靠性和实时性。6.3 装置采用STM32F4系列嵌入式微控制器，ARMCM4处理器，内置了浮点计算单元和浮点DSP指令，168MHZ主频，保证可以实时计算1024点FFT浮点计算。数据采集、运算、逻辑判断、控制输出等速度快，精度高，自
13、带“看门狗”（WatChdOg）电路，抗干扰、自检及自恢复等能力强。具有强大的数据处理能力和逻辑、控制能力。6.4 装置采用高精度电压互感器，后级信号采集采用Tl高精度运算放大器，经箝位电路送入AD芯片，保证了采样波形精度以及安全性。6.5 装置采用12bitAD采集器，此采集器内置于单片机内，通过时间触发的方式进行采集，降低了外置AD的电路复杂性。6.6 电路版板采用了四层印刷电路板（PCB）和SMT工艺、继电保护装置常用的“背插式”结构；6.7 采用4.3寸800X480彩色液晶显示器（LCD）,全中文化，显示信息丰富。6.8 装置配置了双以太网口，同时还配置了RS-485通讯接口，可选择
