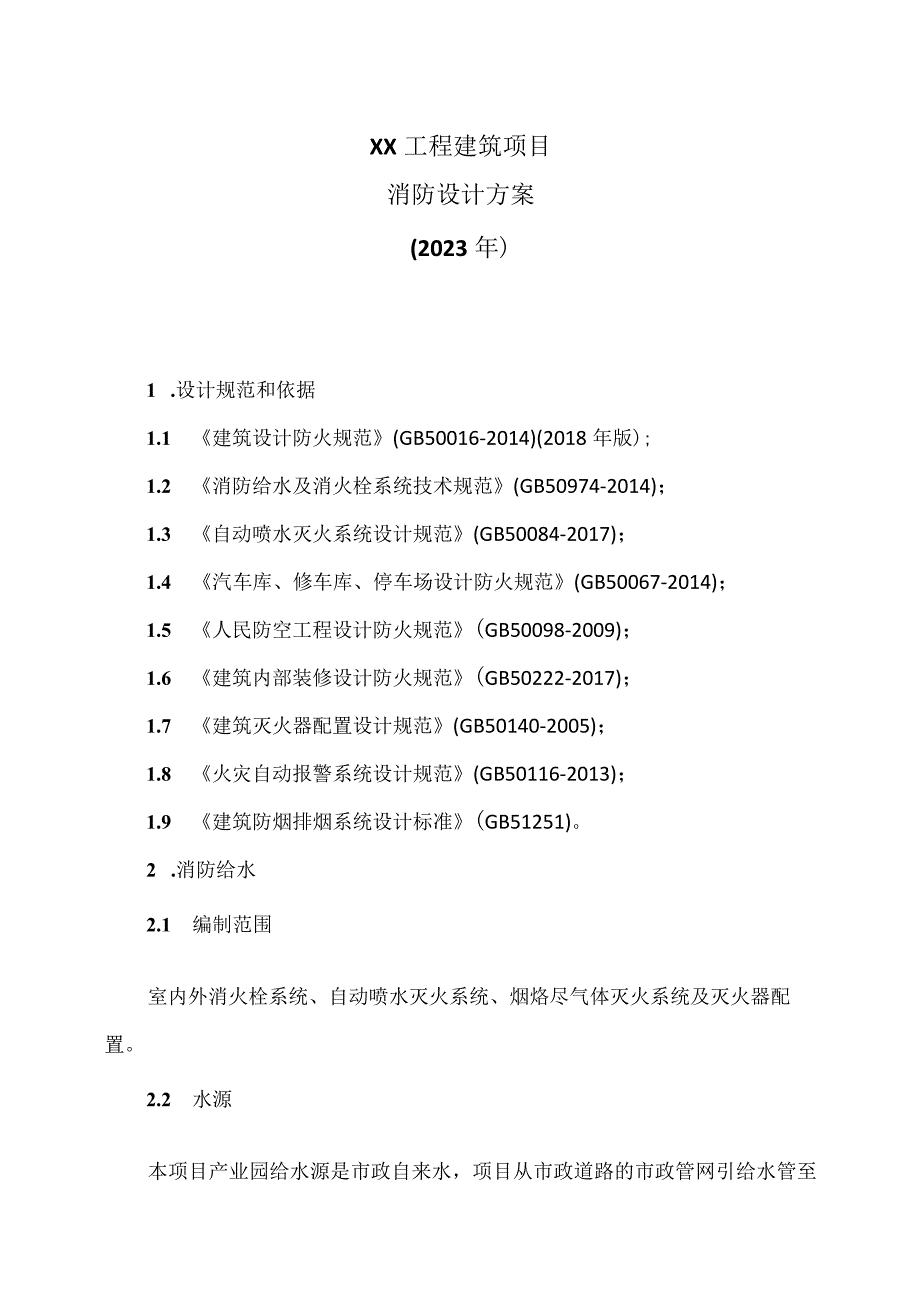

1、XX工程建筑项目消防设计方案(2023年)1 .设计规范和依据1.1 建筑设计防火规范(GB50016-2014)(2018年版);1.2 消防给水及消火栓系统技术规范(GB50974-2014)；1.3 自动喷水灭火系统设计规范(GB50084-2017)；1.4 汽车库、修车库、停车场设计防火规范(GB50067-2014)；1.5 人民防空工程设计防火规范(GB50098-2009)；1.6 建筑内部装修设计防火规范(GB50222-2017)；1.7 建筑灭火器配置设计规范(GB50140-2005)；1.8 火灾自动报警系统设计规范(GB50116-2013)；1.9 建筑防烟排烟系

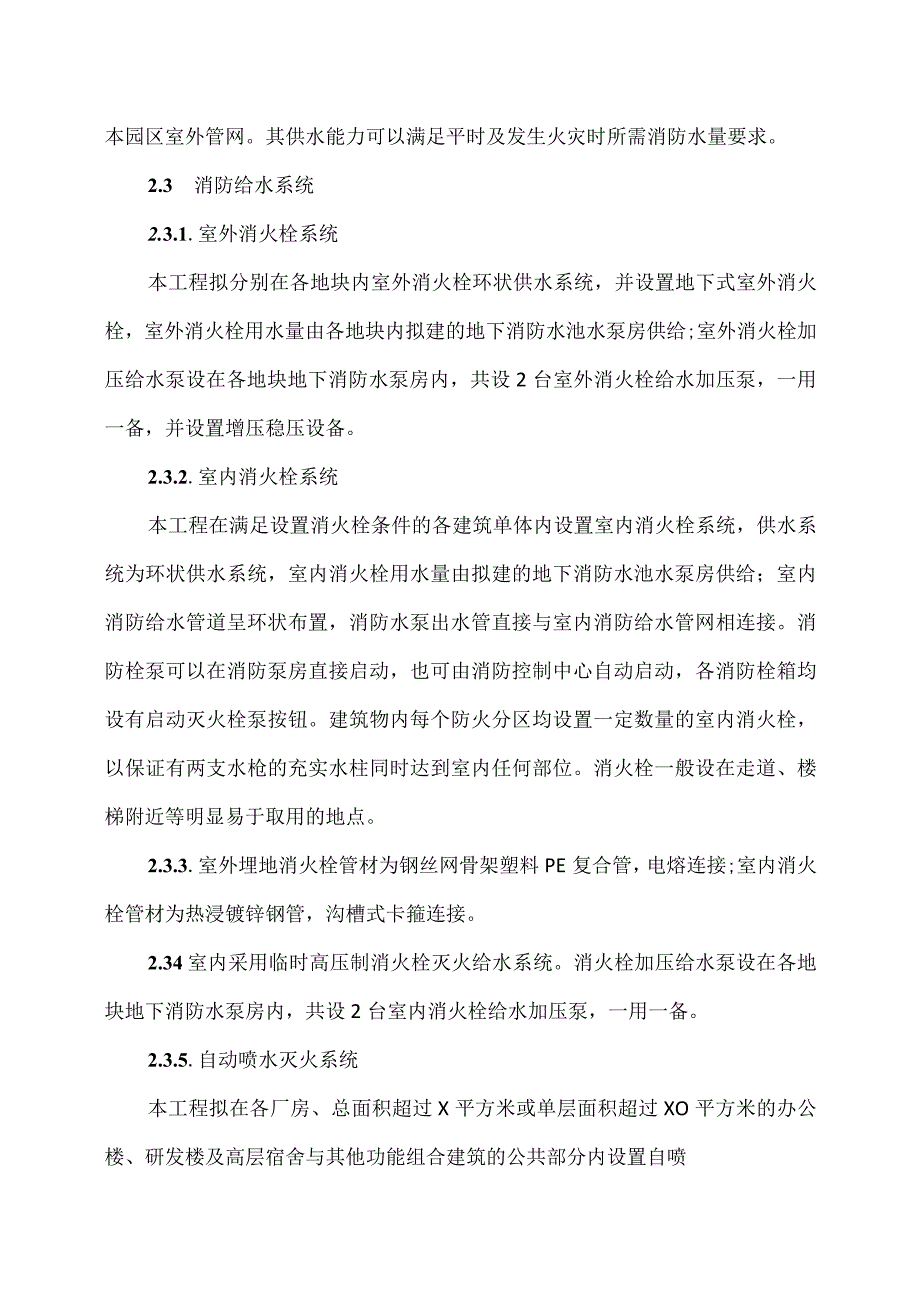

2、统设计标准(GB51251)。2 .消防给水2.1 编制范围室内外消火栓系统、自动喷水灭火系统、烟烙尽气体灭火系统及灭火器配置。2.2 水源本项目产业园给水源是市政自来水，项目从市政道路的市政管网引给水管至本园区室外管网。其供水能力可以满足平时及发生火灾时所需消防水量要求。2.3 消防给水系统2.3.1.室外消火栓系统本工程拟分别在各地块内室外消火栓环状供水系统，并设置地下式室外消火栓，室外消火栓用水量由各地块内拟建的地下消防水池水泵房供给;室外消火栓加压给水泵设在各地块地下消防水泵房内，共设2台室外消火栓给水加压泵，一用一备，并设置增压稳压设备。2.3.2.室内消火栓系统本工程在满足设置消火
3、栓条件的各建筑单体内设置室内消火栓系统，供水系统为环状供水系统，室内消火栓用水量由拟建的地下消防水池水泵房供给；室内消防给水管道呈环状布置，消防水泵出水管直接与室内消防给水管网相连接。消防栓泵可以在消防泵房直接启动，也可由消防控制中心自动启动，各消防栓箱均设有启动灭火栓泵按钮。建筑物内每个防火分区均设置一定数量的室内消火栓，以保证有两支水枪的充实水柱同时达到室内任何部位。消火栓一般设在走道、楼梯附近等明显易于取用的地点。2.3.3.室外埋地消火栓管材为钢丝网骨架塑料PE复合管，电熔连接;室内消火栓管材为热浸镀锌钢管，沟槽式卡箍连接。2.34室内采用临时高压制消火栓灭火给水系统。消火栓加压给水泵

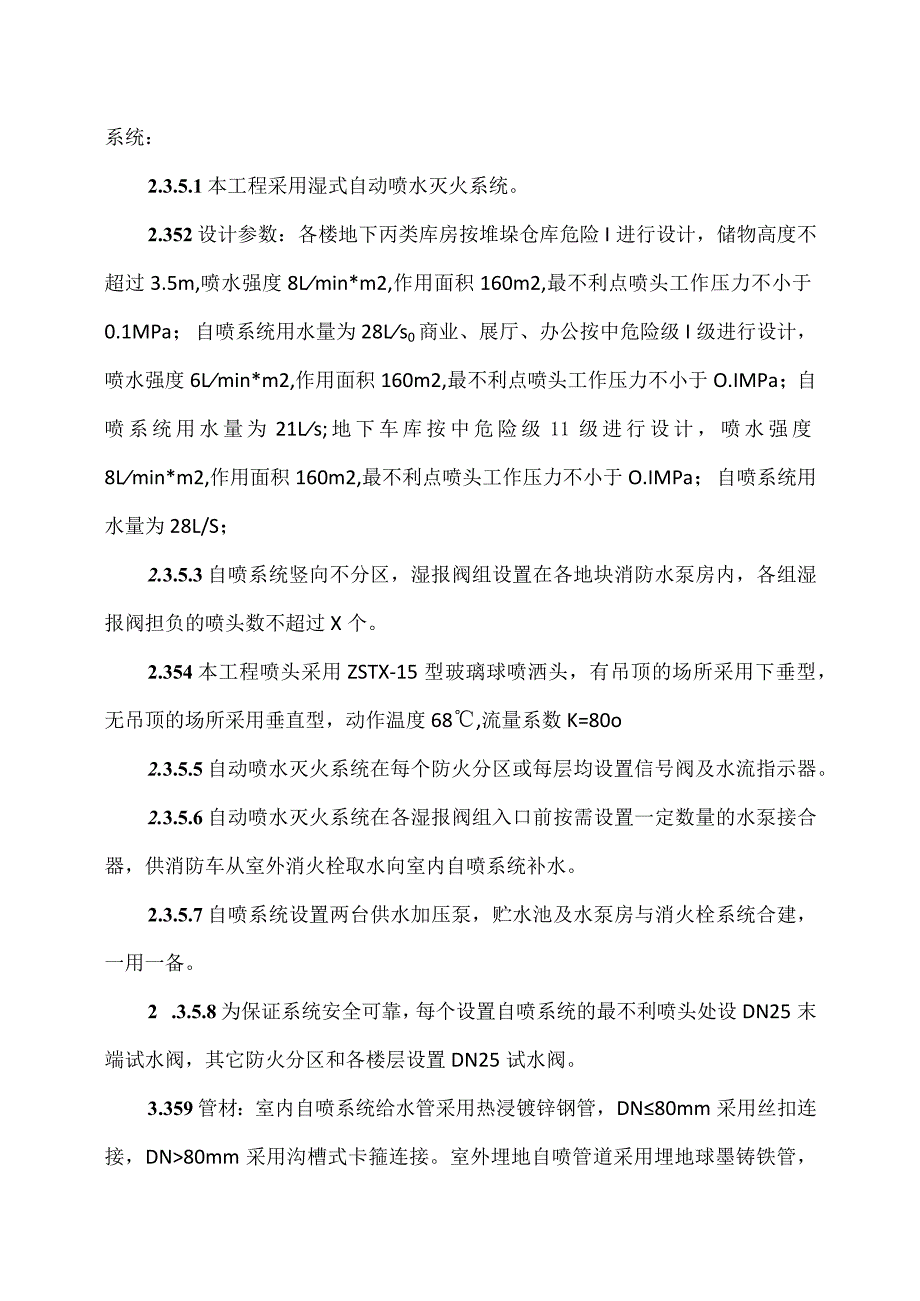

4、设在各地块地下消防水泵房内，共设2台室内消火栓给水加压泵，一用一备。2.3.5.自动喷水灭火系统本工程拟在各厂房、总面积超过X平方米或单层面积超过XO平方米的办公楼、研发楼及高层宿舍与其他功能组合建筑的公共部分内设置自喷系统：2.3.5.1本工程采用湿式自动喷水灭火系统。2.352设计参数：各楼地下丙类库房按堆垛仓库危险I进行设计，储物高度不超过3.5m,喷水强度8Lmin*m2,作用面积160m2,最不利点喷头工作压力不小于0.1MPa；自喷系统用水量为28Ls0商业、展厅、办公按中危险级I级进行设计，喷水强度6Lmin*m2,作用面积160m2,最不利点喷头工作压力不小于O.IMPa；自喷
5、系统用水量为21Ls;地下车库按中危险级11级进行设计，喷水强度8Lmin*m2,作用面积160m2,最不利点喷头工作压力不小于O.IMPa；自喷系统用水量为28L/S；2.3.5.3自喷系统竖向不分区，湿报阀组设置在各地块消防水泵房内，各组湿报阀担负的喷头数不超过X个。2.354本工程喷头采用ZSTX-15型玻璃球喷洒头，有吊顶的场所采用下垂型，无吊顶的场所采用垂直型，动作温度68,流量系数K=80o2.3.5.5自动喷水灭火系统在每个防火分区或每层均设置信号阀及水流指示器。2.3.5.6自动喷水灭火系统在各湿报阀组入口前按需设置一定数量的水泵接合器，供消防车从室外消火栓取水向室内自喷系统补
6、水。2.3.5.7自喷系统设置两台供水加压泵，贮水池及水泵房与消火栓系统合建，一用一备。2 .3.5.8为保证系统安全可靠，每个设置自喷系统的最不利喷头处设DN25末端试水阀，其它防火分区和各楼层设置DN25试水阀。3 .359管材：室内自喷系统给水管采用热浸镀锌钢管，DN80mm采用丝扣连接，DN80mm采用沟槽式卡箍连接。室外埋地自喷管道采用埋地球墨铸铁管，橡胶圈接口。全部管道的耐压均为L6MPa.3 .灭火器配置本工程住宅部分按轻危险级设计，火灾类型为A、E类，灭火级别为IA,单位保护面积为IoOm2/A；型号为MF/ABC2；各楼电梯机房、各楼地下丙类库房、商业商铺、办公楼、展厅按中危
7、险级设计，火灾类型为A、E类，灭火等级为2A,单位保护面积为75m2Az型号为MF/ABC4；各厂房、地下车库、变配电室及柴油发电机房按严重危险级设计，火灾类型为E类，灭火级别为89B,单位保护面积为0.5m2B;型号为MF/ABC6；各场所均为手提式干粉磷酸镂盐灭火器，位置随消火栓箱或专用灭火器箱，定期检查不得上锁。4 .气体灭火系统本工程各地块变配电室、柴油发电机房和各重要机房拟采用气体灭火系统，灭火介质选用七氟丙烷(FHC-227ea)气体灭火系统。系统形式为全淹没柜式(无管网)预制灭火系统，其中：灭火设计浓度为9%,海拔修订系数K=0.83,防护区最低环境温度5,设计喷放时间不大于8s
8、,灭火浸渍时间IOmin。其具体深化设计施工应由建设单位单独委托有专业资质的消防公司完成，通过消防验收合格后方可投入使用。5 .消防电源及其配电5.1 负荷等级消防用电负荷按一级负荷设计。5.2 供电可靠性消防水泵、火灾事故照明及消防控制室等消防用电电源均为双电源，采用独立回路供电，直接引自IOKV变电室低压两段母线上，并且在消防配电箱未级备用自动切换，满足供电可靠性要求。5.3 控制系统设火灾自动报警器及消防联动控制系统，在首层附属房间设消防控制室，并设火灾事故广播系统。在可能有火灾发生的房间设烟感探测器，并设手报按钮。火灾发生时，接通应急疏散照明灯，并通过事故广播引导人员疏散，联动消防设备
9、和切断非消防电源。5.4 应急照明及电缆的敷放在疏散走道、主要设备用房等处设火灾应急照明，并在疏散走道处设疏散指示标志灯。消防动力、照明及消防控制线路均采用阻燃电缆或电线，穿金属管暗敷或在封闭金属线槽内集中敷放。明敷设的管路及金属线槽涂防火涂料。5. 5电气防护用电设备及电气线路短路、过载采用接地保护，插座及回路装漏电保护以防电气火灾。6. 6防雷设防本建筑物按二类防雷设防，利用金属顶作接闪器，利用结构拄主筋作防雷引下线，利用结构基础做接地装置。电器接地、防雷接地及弱电接地共用接地装，接地电阻Rlo7. 空气调节和防烟、排烟7.1 空气调节6. 在下列通风、空气调节系统的风道设置防火阀：7.
10、1.L管道穿越防火分区的隔墙处；7.12 穿越通风、空气调节机房及重要的或火灾危险性大的房间隔墙和楼板处；7.13 垂直风管与水平风管交接处的两侧；7.14 厨房、浴室、厕所等房间的垂直排风管道，应采取防止回流的措施或在支管上设置防火阀。止匕外，通风、空气调节系统的管道等，应采用不燃烧材料制作，柔性接头等可采用难燃烧材料制作。管道和设备的保温材料、消音材料和粘结剂均采用不燃烧材料或难燃烧材料。6.2机械防烟下列部位应设置独立的机械加压送风的防烟设施：在不具备自然排烟条件的消防楼梯间、消防电梯间前室或合用前室，采用自然排烟措施的防烟楼梯间，其不具备自然排烟条件的前室设置独立的机械加压送风系统。楼
11、梯间设一个加压送风口，前室的加压送风口应每层设一个。机械加压送风机可采用轴流风机或中低压离心风机，风机位置应根据供电条件、风量分配均衡、新风入口不受火、烟威胁等因素确定。机械加压送风系统的送风量按高层民用建筑防火规范设计。6.3机械排烟在以下部位设置机械排烟系统：6 .3.1无自然通风且长度超过20米的内走道或有自然通风长度超过60米的内走道；无自然排烟条件或净高超过12米的大空间；除利用窗井等开窗进行自然排烟的房间外，房间面积超过200平方米或一个房间超过50平方米，且经常有人停留或可燃物较多的产业园区。7 .3.2防烟分区内的排烟口距离最远点的水平距离不应超过30米，在排烟支管上应设有当烟
12、气温度超过280C时能自动关闭的排烟防火阀。6. 3.3排烟风机可采用离心式风机或排烟轴流风机，并应在其机房入口处设有当烟气温度超过280C时能自动关闭的排烟防火阀，排烟风机应保证在280时能连续工作30分钟。7. 3.4排烟管道必须采用不燃烧材料制作，安装在吊顶内的排烟管道，其隔热层应采用不燃烧材料制作，并与可燃物保持不小于150毫米的距离。8. 3.5设置机械排烟的地下室，同时设置不少于排烟量50%的机械补风系统。6. 3.6机械排烟系统的排烟量按高层民用建筑防火规范设计。7.消防控制系统系统包括：系统应由火灾探测器、手动火灾报警按钮、火灾声光警报器、消防应急广播、消防专用电话、消防控制室
13、图形显示装置、火灾报警控制器、消防联动控制器等组成。7.1 火灾自动报警根据火灾自动报警系统设计规范(GB50116-2013),产业园区火灾自动报警系统采用控制中心报警系统，报警主机采用智能型消防报警主机。火灾探测器选用智能型类比地址码烟温探测器，探测器的设置部位应与保护对象等级相适应，不同级别的保护对象，探测器设置的部位有所区别。另外，在车库等烟尘较大的场所设置感温探测器；高大空间采用双波段图象火灾探测系统；电缆线槽等电缆敷设密集处设置线型感温探测器，在重要部位、空间较大区域、走廊、楼梯及建筑物入口处应安装手控报警装置。此外，该系统应设置区域显示器，消防报警要分级。7.2 消防控制室消防控
14、制室是建筑消防系统的信息中心、控制中心、日常运行管理中心和各自动消防系统运行状态监视中心，也是建筑发生火灾和日常火灾演练时的应急指挥中心；在有城市远程监控系统的地区，消防控制室也是建筑与监控中心的接口，可见其地位是十分重要的。每个建筑使用性质和功能各不相同，其包括的消防控制设备也不尽相同。作为消防控制室，应将建筑内的所有消防设施包括火灾报警和其他联动控制装置的状态信息都能集中控制、显示和管理，并能将状态信息通过网络或电话传输到城市建筑消防设施远程监控中心。消防控制室应有相应的竣工图纸、各分系统控制逻辑关系说明、设备使用说明书、系统操作规程、应急预案、值班制度、维护保养制度及值班记录等资料，以便
15、于在日常巡查和管理过程中或在火灾条件下采取应急措施提供相应的参考资料。为满足消防控制室值班维修人员工作的需要，便于设计部门各专业协调工作，参照建筑电气设计的有关规程，对建筑内消防控制设备的布置及操作、维修所必需的空间作了原则性规定，以便使建设、设计、规划等有关部门有章可循，使消防控制室的设计既满足工作的需要，又避免浪费。7. 3气体灭火系统、泡沫灭火系统的联动控制设计发生火灾时，气体灭火控制器、泡沫灭火控制器接收到第一个火灾报警信号后，启动防护区内的火灾声光警报器，警示处于防护区域内的人员撤离；接收到第二个火灾报警信号后，联动关闭排风机、防火阀、空气调节系统、启动防护区域开口封闭装置，并根据人员安全撤离防护区的需要，延时不大于30s后开启选择阀（组合分配系统）和启动阀，驱动瓶内的气体开启灭火剂储罐瓶头阀，灭火剂喷出实施灭火，同时启动安装在防护区门外的指示灭火剂喷放的火灾声光报警器（带有声警报的气体释放灯）；管道上的自锁压力开关动作，动作信号反馈给气体灭火控制器、泡沫灭火控制器。7. 4防烟排烟系统7. 4.1.防烟系统的联动控制方式应符合下列规定：7. 4,1.1应由加压送风口所在防火分区内的两只独立的火灾探测器或一只火灾探测器与一只手动火灾报警按钮的报警信号，作为送风口开启和加压送风机启动的联动触发信号，并应由消防联动控制器联动控制相关层前室等
