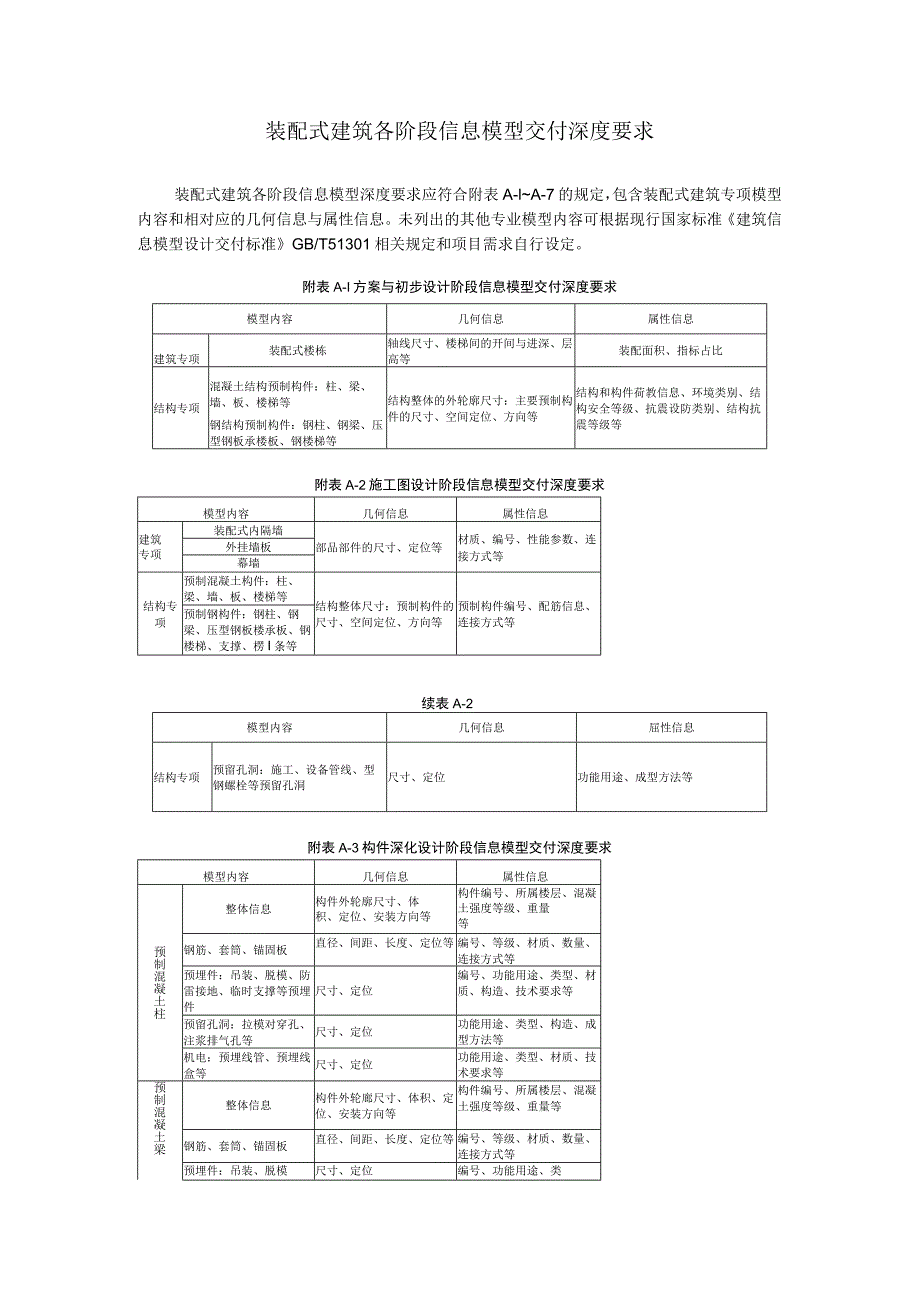

装配式建筑各阶段信息模型交付深度要求.docx_第1页
第1页 / 共3页

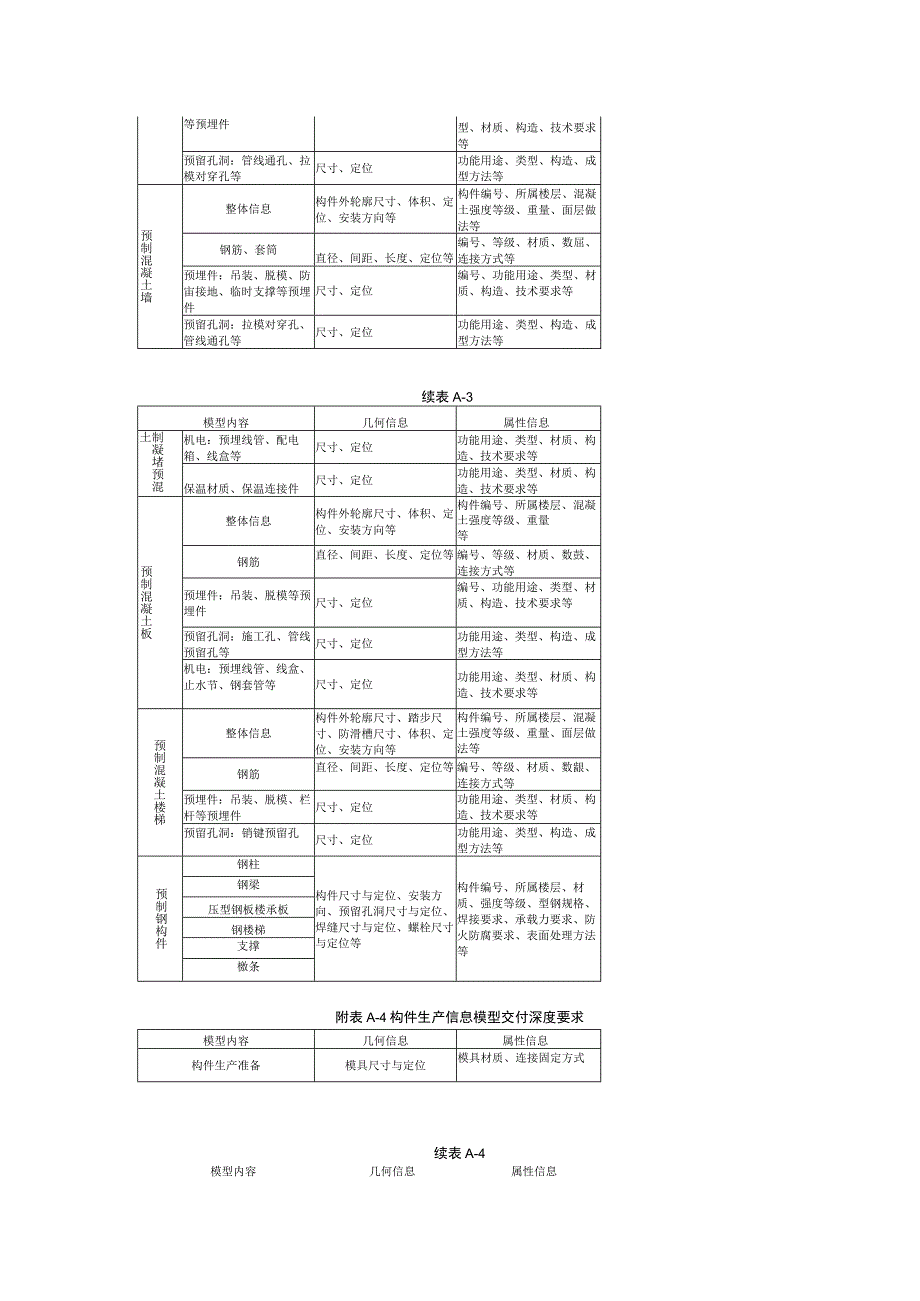

装配式建筑各阶段信息模型交付深度要求.docx_第2页
第2页 / 共3页

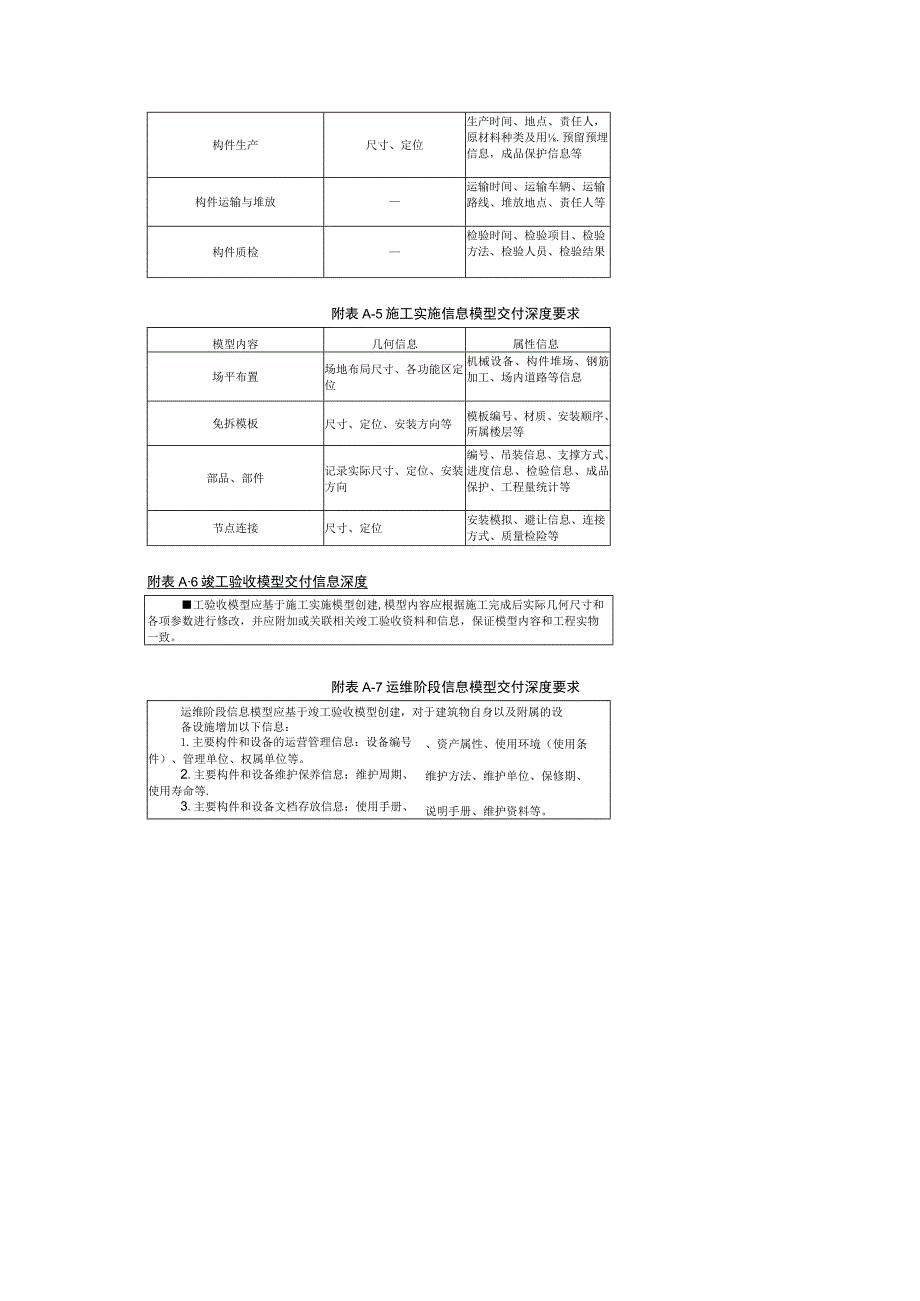

装配式建筑各阶段信息模型交付深度要求.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《装配式建筑各阶段信息模型交付深度要求.docx》由会员分享,可在线阅读,更多相关《装配式建筑各阶段信息模型交付深度要求.docx(3页珍藏版)》请在第壹文秘上搜索。

1、装配式建筑各阶段信息模型交付深度要求装配式建筑各阶段信息模型深度要求应符合附表A-lA-7的规定,包含装配式建筑专项模型内容和相对应的几何信息与属性信息。未列出的其他专业模型内容可根据现行国家标准建筑信息模型设计交付标准GB/T51301相关规定和项目需求自行设定。附表A-I方案与初步设计阶段信息模型交付深度要求模型内容几何信息属性信息建筑专项装配式楼栋轴线尺寸、楼梯间的开间与进深、层高等装配面积、指标占比结构专项混凝土结构预制构件:柱、梁、墙、板、楼梯等钢结构预制构件:钢柱、钢梁、压型钢板承楼板、钢楼梯等结构整体的外轮廓尺寸:主要预制构件的尺寸、空间定位、方向等结构和构件荷教信息、环境类别、

2、结构安全等级、抗震设防类别、结构抗震等级等附表A-2施工图设计阶段信息模型交付深度要求模型内容几何信息属性信息建筑专项装配式内隔墙部品部件的尺寸、定位等材质、编号、性能参数、连接方式等外挂墙板幕墙结构专项预制混凝土构件:柱、梁、墙、板、楼梯等结构整体尺寸:预制构件的尺寸、空间定位、方向等预制构件编号、配筋信息、连接方式等预制钢构件:钢柱、钢梁、压型钢板楼承板、钢楼梯、支撑、楞I条等续表A-2模型内容几何信息屈性信息结构专项预留孔洞:施工、设备管线、型钢螺栓等预留孔洞尺寸、定位功能用途、成型方法等附表A-3构件深化设计阶段信息模型交付深度要求模型内容几何信息属性信息预制混凝土柱整体信息构件外轮廓

3、尺寸、体积、定位、安装方向等构件编号、所属楼层、混凝土强度等级、重量等钢筋、套筒、锚固板直径、间距、长度、定位等编号、等级、材质、数量、连接方式等预埋件:吊装、脱模、防雷接地、临时支撑等预埋件尺寸、定位编号、功能用途、类型、材质、构造、技术要求等预留孔洞:拉模对穿孔、注浆排气孔等尺寸、定位功能用途、类型、构造、成型方法等机电:预埋线管、预埋线盒等尺寸、定位功能用途、类型、材质、技术要求等预制混凝土梁整体信息构件外轮廊尺寸、体积、定位、安装方向等构件编号、所属楼层、混凝土强度等级、重量等钢筋、套筒、锚固板直径、间距、长度、定位等编号、等级、材质、数量、连接方式等预埋件:吊装、脱模尺寸、定位编号、

4、功能用途、类等预埋件型、材质、构造、技术要求等预留孔洞:管线通孔、拉模对穿孔等尺寸、定位功能用途、类型、构造、成型方法等预制混凝土墙整体信息构件外轮廓尺寸、体积、定位、安装方向等构件编号、所属楼层、混凝土强度等级、重量、面层做法等钢筋、套筒直径、间距、长度、定位等编号、等级、材质、数屈、连接方式等预埋件:吊装、脱模、防宙接地、临时支撑等预埋件尺寸、定位编号、功能用途、类型、材质、构造、技术要求等预留孔洞:拉模对穿孔、管线通孔等尺寸、定位功能用途、类型、构造、成型方法等续表A-3模型内容几何信息属性信息制凝堵预混土机电:预埋线管、配电箱、线盒等尺寸、定位功能用途、类型、材质、构造、技术要求等保温

5、材质、保温连接件尺寸、定位功能用途、类型、材质、构造、技术要求等预制混凝土板整体信息构件外轮廓尺寸、体积、定位、安装方向等构件编号、所属楼层、混凝土强度等级、重量等钢筋直径、间距、长度、定位等编号、等级、材质、数鼓、连接方式等预埋件:吊装、脱模等预埋件尺寸、定位编号、功能用途、类型、材质、构造、技术要求等预留孔洞:施工孔、管线预留孔等尺寸、定位功能用途、类型、构造、成型方法等机电:预埋线管、线盒、止水节、钢套管等尺寸、定位功能用途、类型、材质、构造、技术要求等预制混凝土楼梯整体信息构件外轮廓尺寸、踏步尺寸、防滑槽尺寸、体积、定位、安装方向等构件编号、所属楼层、混凝土强度等级、重量、面层做法等钢

6、筋直径、间距、长度、定位等编号、等级、材质、数龈、连接方式等预埋件:吊装、脱模、栏杆等预埋件尺寸、定位功能用途、类型、材质、构造、技术要求等预留孔洞:销键预留孔尺寸、定位功能用途、类型、构造、成型方法等预制钢构件钢柱构件尺寸与定位、安装方向、预留孔洞尺寸与定位、焊缝尺寸与定位、螺栓尺寸与定位等构件编号、所属楼层、材质、强度等级、型钢规格、焊接要求、承载力要求、防火防腐要求、表面处理方法等钢梁压型钢板楼承板钢楼梯支撑檄条附表A-4构件生产信息模型交付深度要求模型内容几何信息属性信息构件生产准备模具尺寸与定位模具材质、连接固定方式续表A-4模型内容几何信息属性信息构件生产尺寸、定位生产时间、地点、

7、责任人,原材料种类及用.预留预埋信息,成品保护信息等构件运输与堆放运输时间、运输车辆、运输路线、堆放地点、责任人等构件质检检验时间、检验项目、检验方法、检验人员、检验结果附表A-5施工实施信息模型交付深度要求模型内容几何信息属性信息场平布置场地布局尺寸、各功能区定位机械设备、构件堆场、钢筋加工、场内道路等信息免拆模板尺寸、定位、安装方向等模板编号、材质、安装顺序、所属楼层等部品、部件记录实际尺寸、定位、安装方向编号、吊装信息、支撑方式、进度信息、检验信息、成品保护、工程量统计等节点连接尺寸、定位安装模拟、避让信息、连接方式、质量检险等附表A6竣工验收模型交付信息深度工验收模型应基于施工实施模型创建,模型内容应根据施工完成后实际几何尺寸和各项参数进行修改,并应附加或关联相关竣工验收资料和信息,保证模型内容和工程实物一致。附表A-7运维阶段信息模型交付深度要求运维阶段信息模型应基于竣工验收模型创建,对于建筑物自身以及附属的设备设施增加以下信息:1.主要构件和设备的运营管理信息:设备编号、资产属性、使用环境(使用条件)、管理单位、权属单位等。2.主要构件和设备维护保养信息:维护周期、维护方法、维护单位、保修期、使用寿命等.3.主要构件和设备文档存放信息:使用手册、说明手册、维护资料等。
