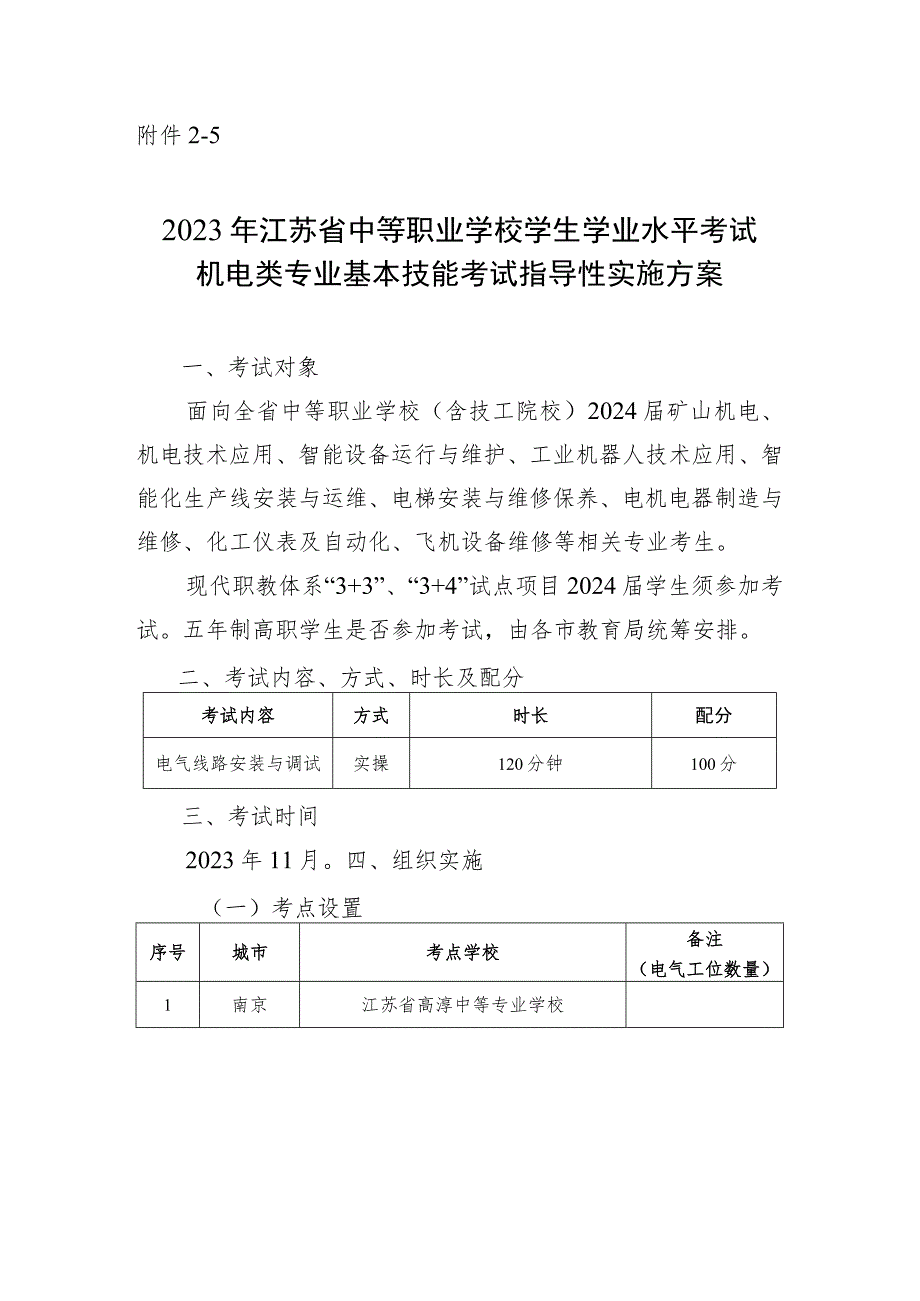

1、附件2-52023年江苏省中等职业学校学生学业水平考试机电类专业基本技能考试指导性实施方案一、考试对象面向全省中等职业学校（含技工院校）2024届矿山机电、机电技术应用、智能设备运行与维护、工业机器人技术应用、智能化生产线安装与运维、电梯安装与维修保养、电机电器制造与维修、化工仪表及自动化、飞机设备维修等相关专业考生。现代职教体系“3+3”、“3+4”试点项目2024届学生须参加考试。五年制高职学生是否参加考试，由各市教育局统筹安排。二、考试内容、方式、时长及配分考试内容方式时长配分电气线路安装与调试实操120分钟100分三、考试时间2023年11月。四、组织实施（一）考点设置序号城市考点学校

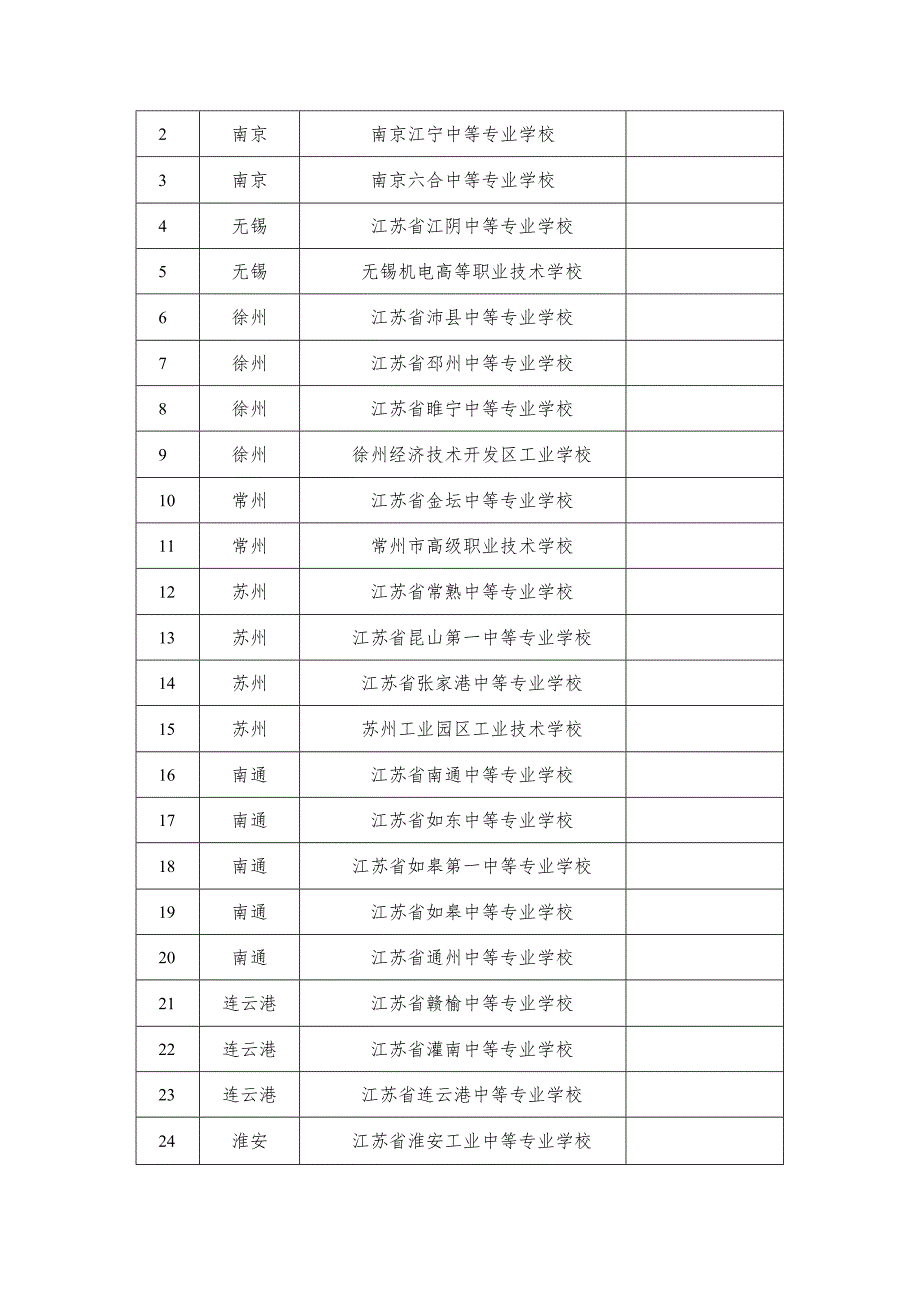

2、备注（电气工位数量）1南京江苏省高淳中等专业学校2南京南京江宁中等专业学校3南京南京六合中等专业学校4无锡江苏省江阴中等专业学校5无锡无锡机电高等职业技术学校6徐州江苏省沛县中等专业学校7徐州江苏省邳州中等专业学校8徐州江苏省睢宁中等专业学校9徐州徐州经济技术开发区工业学校10常州江苏省金坛中等专业学校11常州常州市高级职业技术学校12苏州江苏省常熟中等专业学校13苏州江苏省昆山第一中等专业学校14苏州江苏省张家港中等专业学校15苏州苏州工业园区工业技术学校16南通江苏省南通中等专业学校17南通江苏省如东中等专业学校18南通江苏省如皋第一中等专业学校19南通江苏省如皋中等专业学校20南通江苏省

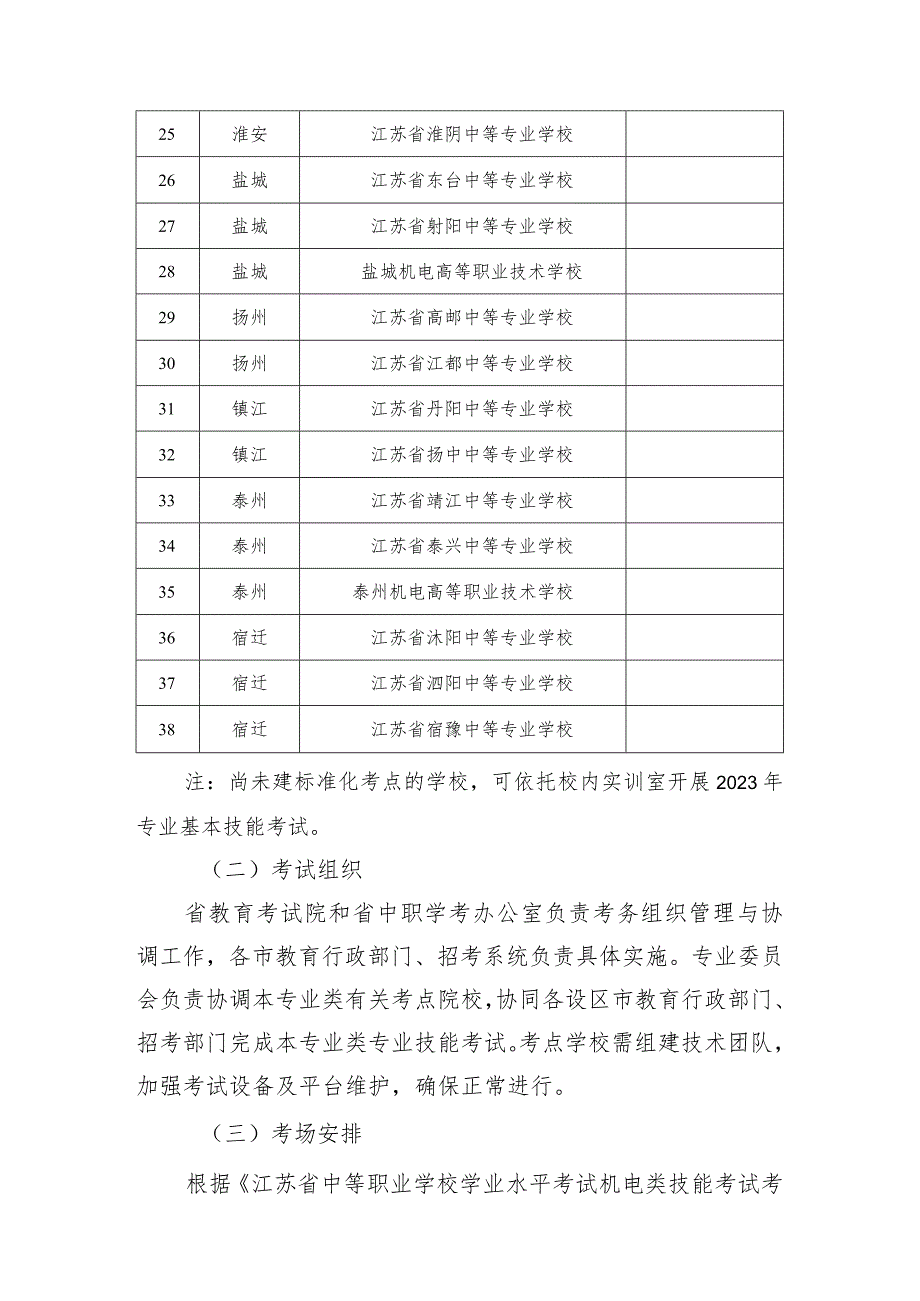

3、通州中等专业学校21连云港江苏省赣榆中等专业学校22连云港江苏省灌南中等专业学校23连云港江苏省连云港中等专业学校24淮安江苏省淮安工业中等专业学校25淮安江苏省淮阴中等专业学校26盐城江苏省东台中等专业学校27盐城江苏省射阳中等专业学校28盐城盐城机电高等职业技术学校29扬州江苏省高邮中等专业学校30扬州江苏省江都中等专业学校31镇江江苏省丹阳中等专业学校32镇江江苏省扬中中等专业学校33泰州江苏省靖江中等专业学校34泰州江苏省泰兴中等专业学校35泰州泰州机电高等职业技术学校36宿迁江苏省沐阳中等专业学校37宿迁江苏省泗阳中等专业学校38宿迁江苏省宿豫中等专业学校注：尚未建标准化考点的学校，
4、可依托校内实训室开展2023年专业基本技能考试。（二）考试组织省教育考试院和省中职学考办公室负责考务组织管理与协调工作，各市教育行政部门、招考系统负责具体实施。专业委员会负责协调本专业类有关考点院校，协同各设区市教育行政部门、招考部门完成本专业类专业技能考试。考点学校需组建技术团队，加强考试设备及平台维护，确保正常进行。（三）考场安排根据江苏省中等职业学校学业水平考试机电类技能考试考点建设标准（试行）的要求，今年安排电气线路安装与调试考场，每一考核场所原则上按40个工位设置。每个考场预留5%以上的备用工位。（四）评分方式“电气线路安装与调试”项目，根据测评设备采用人工评分，依据评分标准，由考评
5、员按各子项目评分，累计得分为此项目分数；两位考评员独立对一个考生进行评分，取两个评分的平均分即为该考生的此项目分数。每一标准考场（40工位）配备4位考评员，30个左右工位配备3位考评员，20个工位配备2位考评员。五、考点设备配置要求详见江苏省中等职业学校学业水平考试机电类技能考试考点建设标准（试行）修订稿。六、考试样题及评分标准考核项目：电气线路安装和调试1 .本题分值：100分2 .考核时间：120分钟3 .考核形式：实操4 .具体考核要求：（1）能正确识别、选用各元器件，并在评分表中完成相关理论知识填空。（2）能正确选用工具及仪表，合理使用例如螺丝刀、剥线钳、万用表等。（3）能根据电气图纸
6、选择合适的导线及导线颜色。（4）按工艺规范要求安装电气线路，调试电路功能。（5）能严格遵守用电安全规范，认真听从现场要求；保持作业现场的清洁、整齐，节约耗材。操作过程：闭合QFl,电路通电。按下SB2按钮，KMl和KM2吸合，HLl和HL2灯亮，Ml电机星型启动；按下SB3按钮,KMl和KM3吸合,HLl和HL3灯亮,Ml电机三角形运行。按下SBl按钮，KM1、KM2和KM3都释放，HLUHL2和HL3都熄灭。断开QFl。5,元件清单序号元件数量备注1断路器1个4P2熔断器1组3P3熔断器1组2P4热继电器1只5复合按钮3个6交流接触器3个AC220V7指示灯3个AC220V8端子排9三相异步
7、电动机1台10其他若干导线，插针等6.电气原理图*1JLJj1.2一“二I1八_I_Ull1.lODLJLXFUl1111FU2-111FU2-257nI1YEHL2HL3GNUIa-13M12-LV13VI2U13主电路：黑色O.75Inm，多股软导线控制电路：红色75嬴多股软导线电源零线：蓝色075三2多股软导线地线：黄绿色1.章多股软导线未经许可，不得通电！II()RDI1Vl3八V14cUiTMlzkV14VlJXTWlSB3-2XTV考试项目电气线路安装与调试考试内容样题设计学则专家组共2页第1页审核学则专家组III4UK-尸U15V14V15Vl4-X-V157.元器件位置图Il2
8、I3I4AA苗5 蟆 / OPLC考试JMlI机电类学测若试内容电气线路安装与调试设计学测专家组共2页第2页审核学测专家组1IlIllYII4电气线路安装与调试项目评分表评分内容配分重点检查内容分项配分详细配分得分理论部分5主电路采用颜色的导线。1错误扣1分/处。控制电路采用直径为导线。1图中FR为器件。1图中KMl为器件。1图中HLl为器件。1元件安装15按电气原理图选接元器件。10选错扣2分/个。元器件检测（含时间继电器参数设定）。5检测误判，扣2分/个。电路连接35正确使用导线（颜色、线径）。4错误使用导线，扣1分/种。导线连接牢靠、正确。10松动、错接、漏接，扣1分/处。端子规范。10
9、端子压接不牢，有裸露铜丝，铜丝裸露超2mm,有剪断铜丝，扣0.5分/处。号码管（线号、方向、长度）。5不符合规范，每处0.5分。走线排列。4走线错位、交叉，扣0.5分/处。保护接地。2电动机未接地线，扣2分。电路调试25使用万用表正确检测引入电源接线。5错误检测引入电源接线，扣5分。使用万用表正确检测主电路。3不能熟练使用万用表检测出主电路短路或开路，扣3分。使用万用表正确检测控制电路。2不能熟练使用万用表检测出控制电路短路或开路，扣2分。实现星型启动功能。5不能实现功能，扣5分。实现三角形运行功能。5不能实现功能，扣5分。实现停止功能。5不能实现功能，扣5分。职业素养20遵守考试纪律，服从现场指挥。5不遵守考场纪律，扣5分。合理使用耗材，安全使用工量具。2严重浪费耗材，扣2分；违规使用工量具，扣2分。语言表达清晰，逻辑合理。3思维混乱，不能正确表述专业内容，扣3分。科学穿戴劳动保护用品。10未穿戴劳动保护用品，扣10分。倒扣严格遵守用电安全。确定电路无故障后，示意现场工作人员。在现场20私自通电，造成短路等严重事故，扣20分。分项工作人员同意、监督下通电测试功能。
