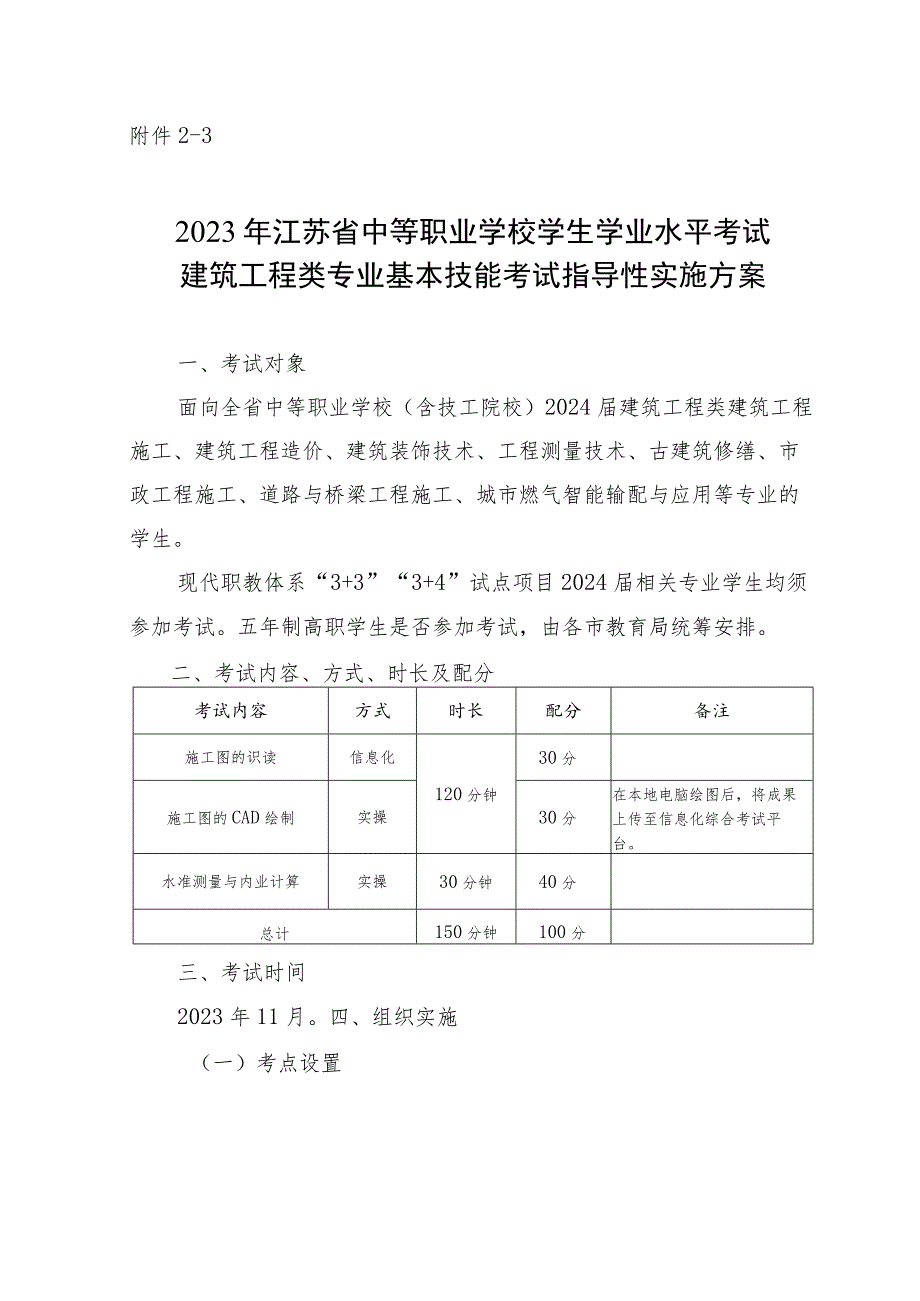

1、附件2-32023年江苏省中等职业学校学生学业水平考试建筑工程类专业基本技能考试指导性实施方案一、考试对象面向全省中等职业学校（含技工院校）2024届建筑工程类建筑工程施工、建筑工程造价、建筑装饰技术、工程测量技术、古建筑修缮、市政工程施工、道路与桥梁工程施工、城市燃气智能输配与应用等专业的学生。现代职教体系“3+3”“3+4”试点项目2024届相关专业学生均须参加考试。五年制高职学生是否参加考试，由各市教育局统筹安排。二、考试内容、方式、时长及配分考试内容方式时长配分备注施工图的识读信息化120分钟30分施工图的CAD绘制实操30分在本地电脑绘图后，将成果上传至信息化综合考试平台。水准测量与

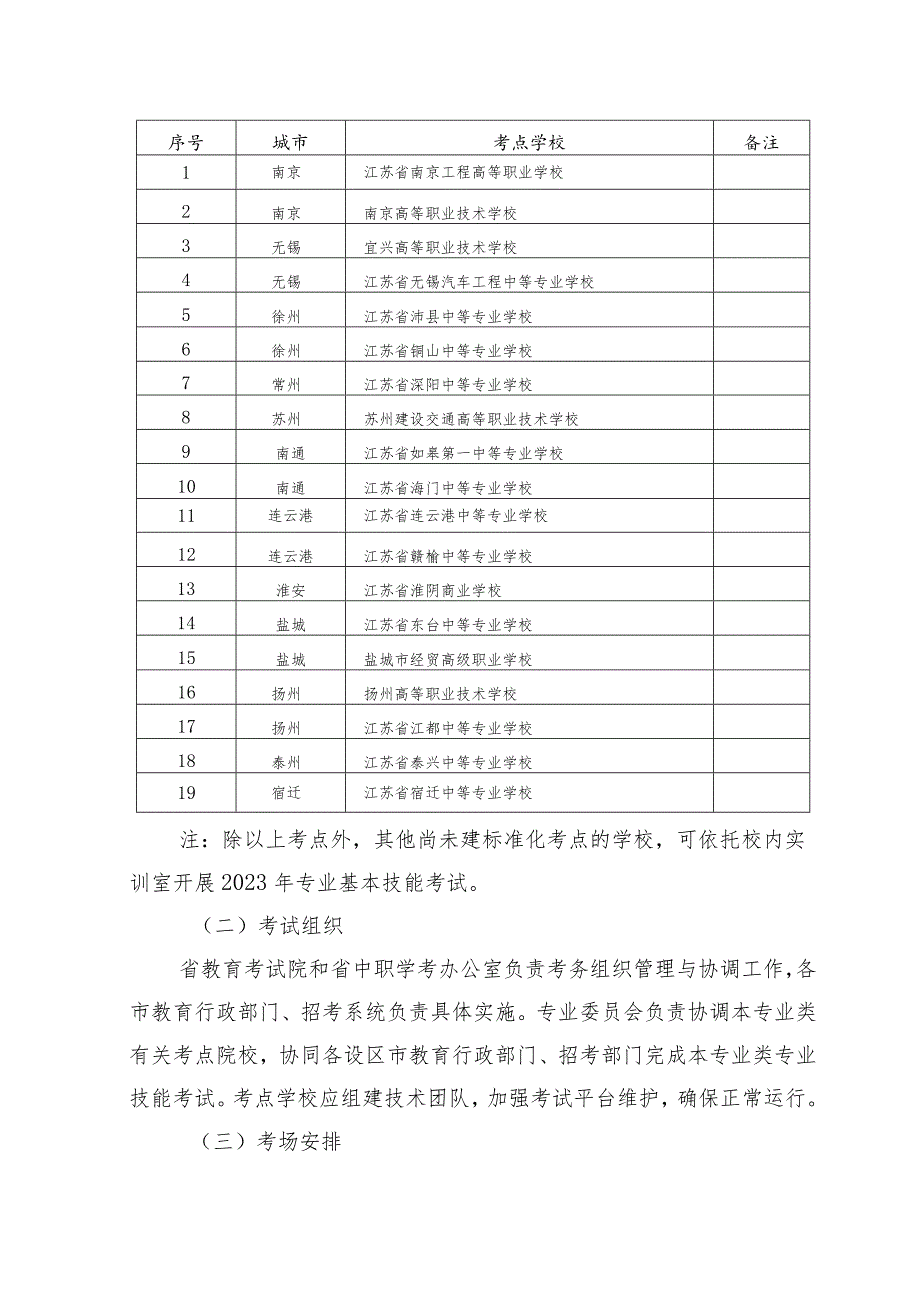

2、内业计算实操30分钟40分总计150分钟100分三、考试时间2023年11月。四、组织实施（一）考点设置序号城市考点学校备注1南京江苏省南京工程高等职业学校2南京南京高等职业技术学校3无锡宜兴高等职业技术学校4无锡江苏省无锡汽车工程中等专业学校5徐州江苏省沛县中等专业学校6徐州江苏省铜山中等专业学校7常州江苏省深阳中等专业学校8苏州苏州建设交通高等职业技术学校9南通江苏省如皋第一中等专业学校10南通江苏省海门中等专业学校11连云港江苏省连云港中等专业学校12连云港江苏省赣榆中等专业学校13淮安江苏省淮阴商业学校14盐城江苏省东台中等专业学校15盐城盐城市经贸高级职业学校16扬州扬州高等职业技术

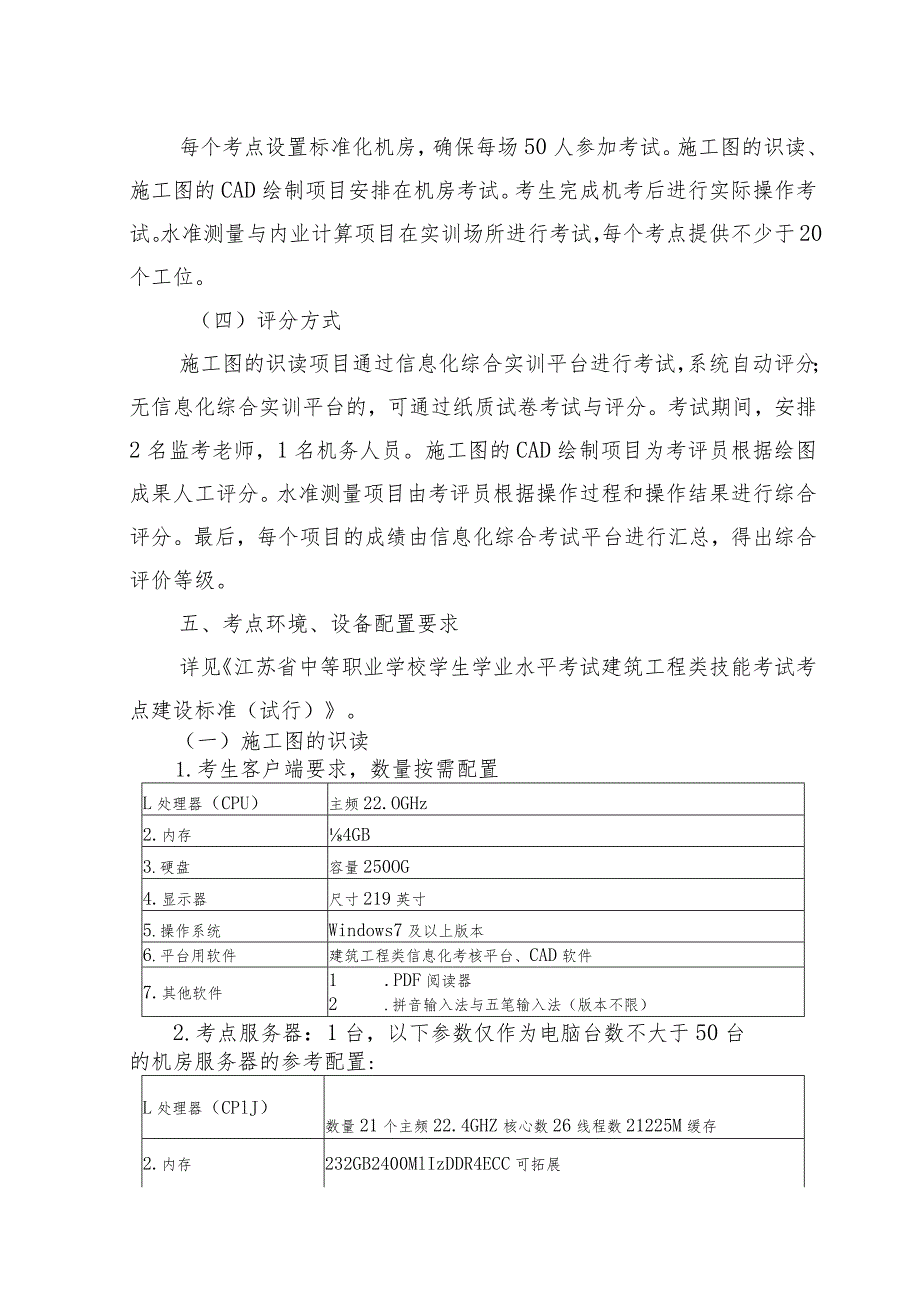

3、学校17扬州江苏省江都中等专业学校18泰州江苏省泰兴中等专业学校19宿迁江苏省宿迁中等专业学校注：除以上考点外，其他尚未建标准化考点的学校，可依托校内实训室开展2023年专业基本技能考试。（二）考试组织省教育考试院和省中职学考办公室负责考务组织管理与协调工作，各市教育行政部门、招考系统负责具体实施。专业委员会负责协调本专业类有关考点院校，协同各设区市教育行政部门、招考部门完成本专业类专业技能考试。考点学校应组建技术团队，加强考试平台维护，确保正常运行。（三）考场安排每个考点设置标准化机房，确保每场50人参加考试。施工图的识读、施工图的CAD绘制项目安排在机房考试。考生完成机考后进行实际操作考试
4、。水准测量与内业计算项目在实训场所进行考试，每个考点提供不少于20个工位。（四）评分方式施工图的识读项目通过信息化综合实训平台进行考试，系统自动评分；无信息化综合实训平台的，可通过纸质试卷考试与评分。考试期间，安排2名监考老师，1名机务人员。施工图的CAD绘制项目为考评员根据绘图成果人工评分。水准测量项目由考评员根据操作过程和操作结果进行综合评分。最后，每个项目的成绩由信息化综合考试平台进行汇总，得出综合评价等级。五、考点环境、设备配置要求详见江苏省中等职业学校学生学业水平考试建筑工程类技能考试考点建设标准（试行）。（一）施工图的识读1.考生客户端要求，数量按需配置L处理器（CPU）主频22.
5、OGHz2.内存4GB3.硬盘容量250OG4.显示器尺寸219英寸5.操作系统Windows7及以上版本6.平台用软件建筑工程类信息化考核平台、CAD软件7.其他软件1 .PDF阅读器2 .拼音输入法与五笔输入法（版本不限）2.考点服务器：1台，以下参数仅作为电脑台数不大于50台的机房服务器的参考配置:L处理器（CPlJ）数量21个主频22.4GHZ核心数26线程数21225M缓存2.内存232GB2400MlIzDDR4ECC可拓展3.硬盘数量24块600GIOKSAS硬盘4.操作系统LINUX5.网卡配置24个千兆以太网接口如采取虚拟机配置，应保证性能不低于上述要求。（二）施工图的CAD
6、绘制与（一）要求相同。（三）水准测量与内业计算序号硬/软件设备技术参数数量1自动安平水准仪标称精度为每千米往返测高差中数的中误差3.0mm；望远镜物镜有效孔径228mm、放大率224X；乘常数100；自动安平补偿器工作范围15,安平精度0.3,安平时间W2s;圆水准器灵敏度20/2mm。配套脚架及一副3m木质双面水准尺或一对3m铝合金塔尺、记录板。25台注：考生自带个人劳动防护用品。六、考试样题及评分标准（一）施工图的识读1.考试样题包括画法几何、投影图识图和施工图的识读基础。30道单项选择题，每题1分；在每小题给出的四个选项中，只有一个最符合题目的要求。样题如下：项目一：施工图的识读（共计3
7、0分，30道单项选择题，每题1分；在每小题给出的四个选项中，只有一个最符合题目的要求）（该项目在信息化综合考试平台上完成，平台在试题库中随机抽题组卷）一、投影图识图1.如图所示，在正投影图的展开图中，A点的水平投影a和侧面投影a”的连线必定垂直于O投影轴。AOXBOZCOYDOH2 .如图所示，已知A点的坐标（x,y,z）,则A点的侧面投影a”由O坐标确定。AX,yBy,zCx,zDyZ3 .如图所示,已知A点的坐标(10,10,20),B点的坐标(10,10,15),则点A、B是O投影面的重影点。AHBVCWD正面Z25-%205Z15.力”251- A(W,10.20) 10,10,15)
8、YHW-5-X252015IO54 .如图所示，已知A(10,8,8),B(10,8,12),A、B为()面重影点。AWBVCHD任意5 .如图所示，已知B(12,6,15),则B离V面OmmoA12B6C15D136 .如图所示，已知A点的H面投影，A点的空间位置有OA一个B两个C三个D无数个7 .如图所示，一直线与两个投影面倾斜，与第三个投影面平行，称为（）A投影面垂直线B投影面平行线C一般位置线D任意斜线8 .如图所示，以下是投影面垂直线投影特性的是（）A三斜三短B一点两直线C两垂一点D一斜两直线9 .如图所示，直线AB的H面投影反映实长，该直线为)A水平线B正平线C侧平线D侧垂线10
9、.如图所示，侧垂线在O面上的投影积聚为一个点AHBVCWD任意11 .如图所示，投影面平行线在平行的投影面上与两投影轴的夹角O该直线与另外两个投影面的倾角A等于B大于C小于D不大于12 .如图所示，下列哪一个选项是水平线。（）AABBCCDD13 .如图所示，构件的正立面图和平面图如下图所示，正确的左侧立面图是（）答案（）构件正文而因杓件左便立信图律件左出立百田 杓件左创立于困D杓件左费立货囤（E）14 .答案（）15.答案（）16.答案（）W下形体正篇的枚多费18.答案（）判断下面平面的空间位置水H（X）*19 .答案（）如下平面对H面的夹角为20 .答案（）如下平面对7面的夹角为O二、施工
10、图的识读21 .本工程中，屋面与女儿墙的交接处，于（）mm,一次成型。A300B100C25022 .本工程中，门的规格有（）种。A三B四C五D二2oB90。45。D；135。X)o,90,(D5135,防水层翻起高度不小D35023 .为了防止土中水分从基础墙上升，使墙身受潮而腐蚀，因此需设墙身防潮层。防潮层一般设在室内地坪以下（）mm处。A10B150C50mmD60mm24 .本工程楼梯踏面宽是（）oA250B220C270D10025 .本工程女儿墙用（）做压顶。A防水材料B砌体材料C钢筋校D混凝土26 .本工程室内楼梯采用的是（）楼梯。A单跑B双跑C三跑D螺旋27 .本工程屋顶为（）
11、oA平屋顶B坡屋顶C曲面屋顶D拱屋顶28,二楼女厕楼面建筑标高为（）。A4.470B4.500C6.500D8.27029 .三楼地面建筑标高为（）oA4.500B8.300C12.100D13.00030 .二楼的层高比一楼的层高（）。A高0.7mB低0.7mC高1.3mD低L3m2,评分标准序号项目评分要点评分依据分值1投影作图点线面的三面投影特征点、线、面元素投影原理正确。20分，1分/题点、线、面元素与投影轴或投影面关系正确。2投影图识图组合体投影特征组合体的组合形式的理解正确。组合体表面特征线投影关系正确。3施工图的建筑制图正确判定图纸幅面、标题栏尺寸、比例关系。识读基础标准及建筑构
12、造识读查阅图纸线型得到正确表达信息。10分，1分/题查阅图纸尺寸标注确定构件正确信息。施工图纸的组成，以及每张图纸中的内容识读正确。建筑物各组成部分的名称及图示方法辨识正确。查阅图纸得到正确的建筑相关信息，正确地查阅索引符号及其对应的详图或标准图集。根据施工平、立、剖面图确定建筑构造形式及做法。根据图纸确定建筑各构件的标高、层数及面积。根据建筑剖面图和详图正确确定相关建筑材料和构造做法。（二）施工图的CAD绘制1 .考试样题项目二：施工图的CAD绘制一道实际操作题，30分。样题如下：（共计30分，考生利用电脑上的CAD软件，按照任务要求完成相应操作，任务结束以后，按照要求，将任务成果上传至信息
13、化综合考试平台）一、任务目标：考生需利用指定CAD软件按照要求补绘给定的施工图。二、成果命名说明：1.文件夹命名要求：在电脑桌面上创建参试学生文件夹，文件夹以“准考证号”命名，文件夹名中不要有空格。2 .本次测试所有任务的完成结果必须保存在上述参试学生文件夹中，否则以未做任务处理。3 .文件命名及上传要求：必须按任务要求命名文件名称，按照要求上传到信息化综合考试平台，上传文件时应确保已关闭CAD绘图软件。4 .参试学生设置的文件夹名称和保存的文件名称不符合上述要求的，其内容不能作为测试正式结果，不作为评分依据。请各参试学生务必正确命名，不明确之处，可以询问考评员。三、任务描述：补绘给定的建筑平面图，完成以下任务：1.按照要求设置合适的绘图环境；5 .根据制图标准设置绘图的文字、标注等各种样式；(汉字字体名选择“仿宋”,语言为“CHINESE_GB2312。非汉字字体名选择“Simplex”和uHZTXTvo)3,完成轴网、墙体、门窗洞口的补绘，并进行外部尺寸标注补绘。结果文件命名为“准考证号dwg，成果按照要求保存并上传到考试平台。图面应符合建
