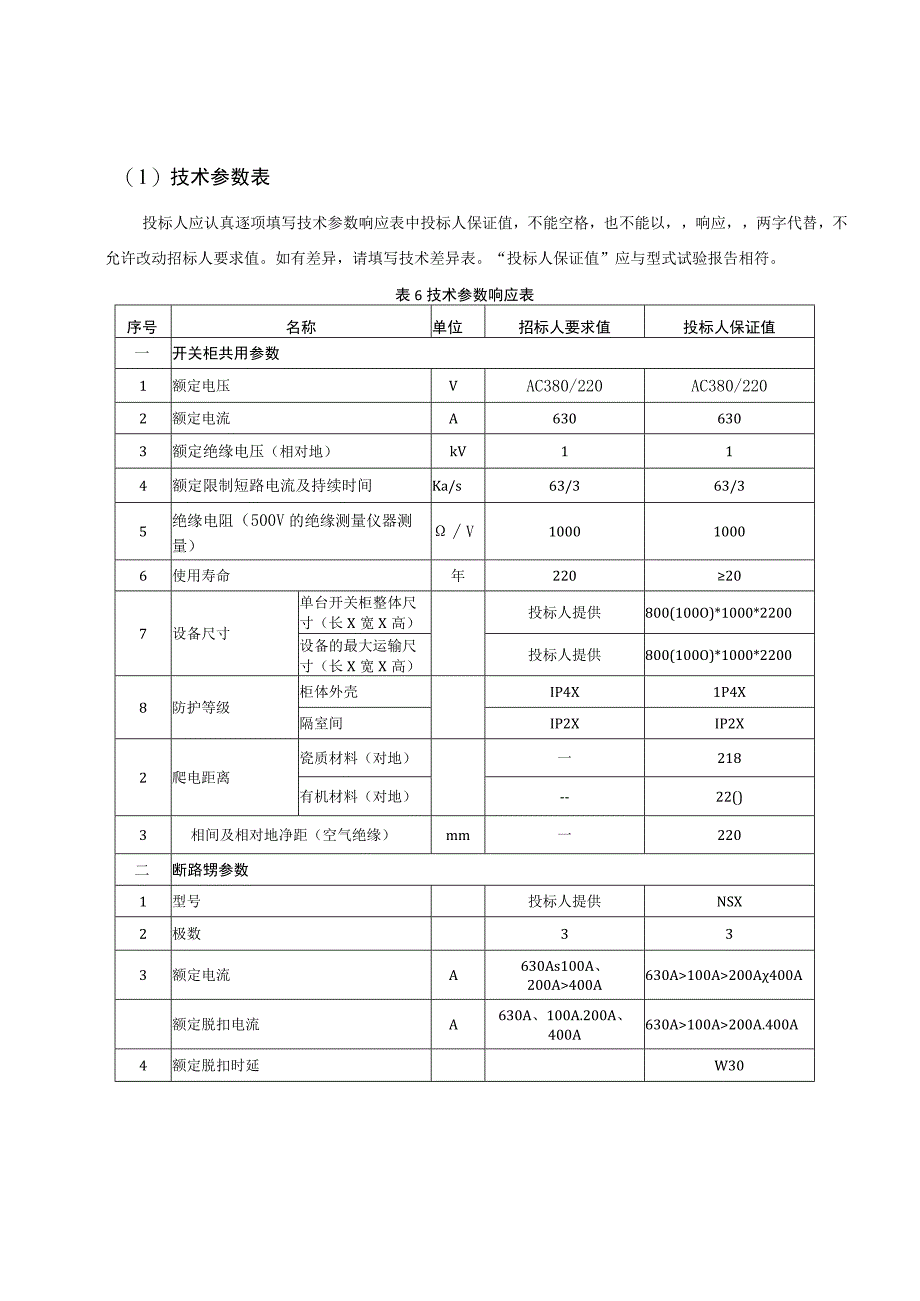

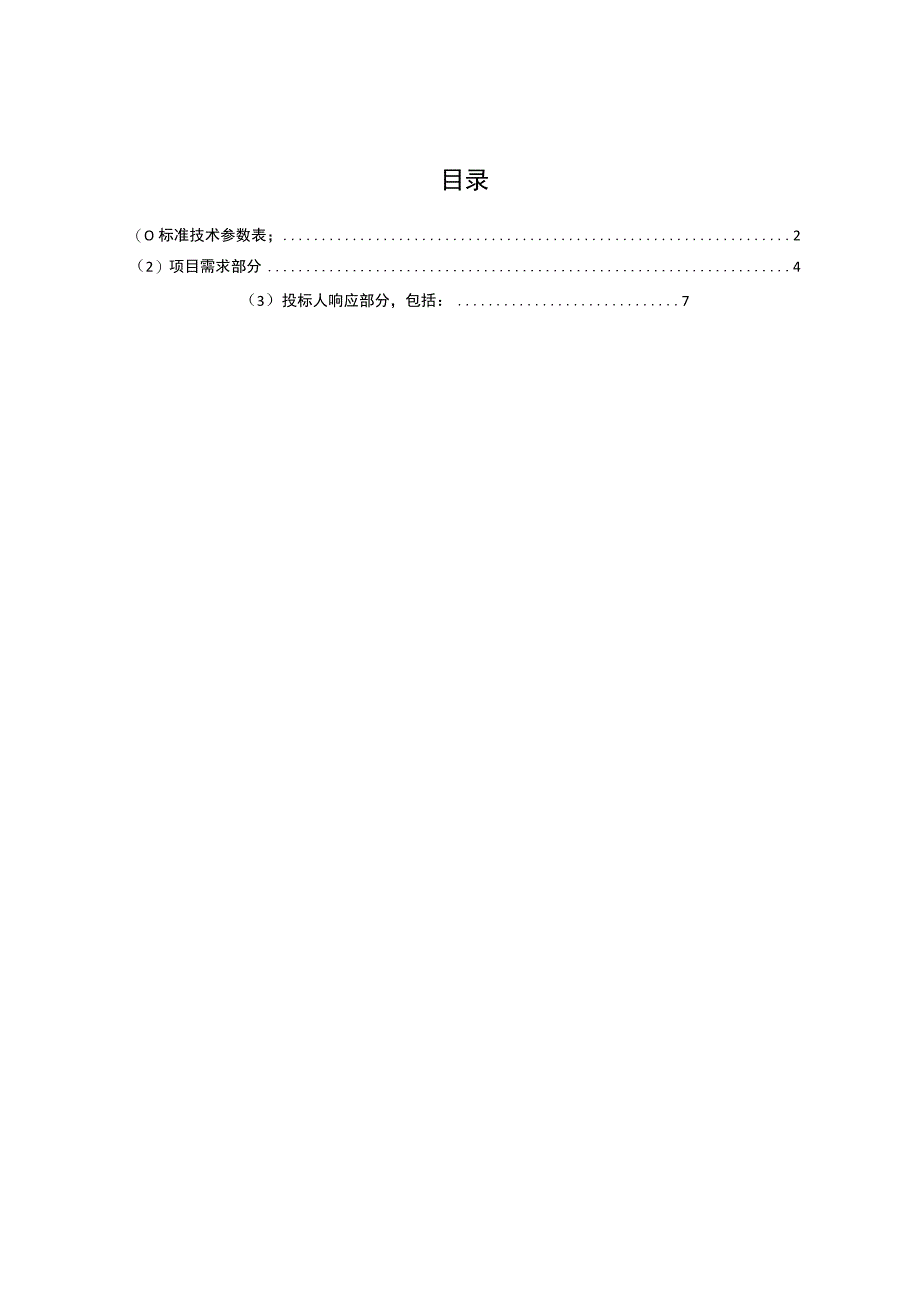

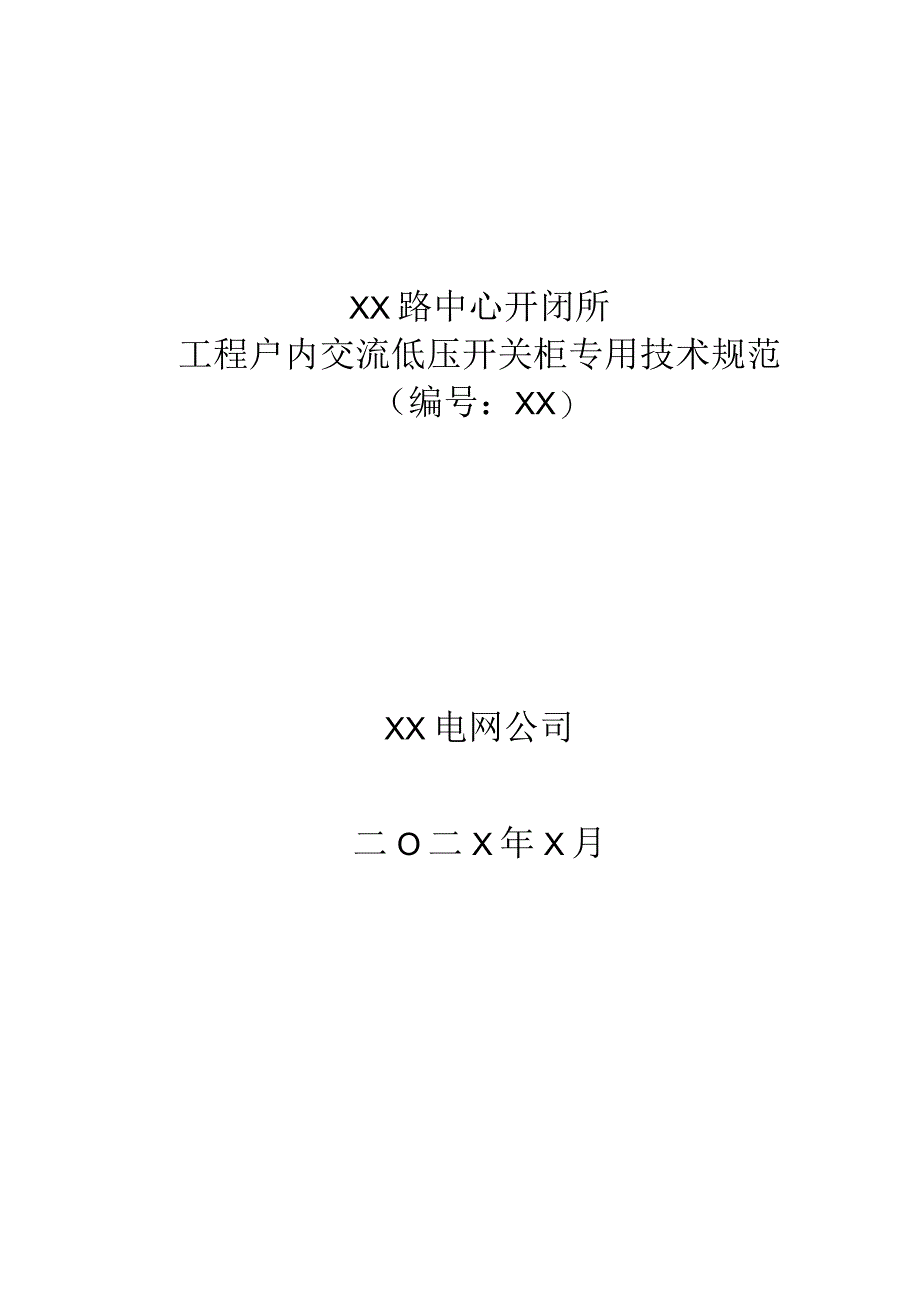

1、XX路中心开闭所工程户内交流低压开关柜专用技术规范（编号：XX）XX电网公司二O二X年X月目录（O标准技术参数表；2（2）项目需求部分4（3）投标人响应部分，包括：7（1）技术参数表投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以，响应，两字代替，不允许改动招标人要求值。如有差异，请填写技术差异表。“投标人保证值”应与型式试验报告相符。表6技术参数响应表序号名称单位招标人要求值投标人保证值一开关柜共用参数1额定电压VAC380/220AC380/2202额定电流A6306303额定绝缘电压（相对地）kV114额定限制短路电流及持续时间Ka/s63/363/35绝缘电阻（50
2、0V的绝缘测量仪器测量）V100010006使用寿命年220207设备尺寸单台开关柜整体尺寸（长X宽X高）投标人提供800(100O)*1000*2200设备的最大运输尺寸（长X宽X高）投标人提供800(100O)*1000*22008防护等级柜体外壳IP4X1P4X隔室间IP2XIP2X2爬电距离瓷质材料（对地）一218有机材料（对地）-22()3相间及相对地净距（空气绝缘）mm一220二断路甥参数1型号投标人提供NSX2极数333额定电流A630As100A、200A400A630A100A200A400A额定脱扣电流A630A、100A.200A、400A630A100A200A.400
3、A4额定脱扣时延W30额定短路分断愈力运行断路分断能N力kA250KA250KA极限短路分断能力ms(3)3三隔离开关参数（如果有）I型式/型号投标人提供QSA2额定电流A630/1250/25006303极数33四电流互感器参数1型式或型号干式干式绕组额定电流比400/5400/5额定负荷VA1010准确级0.50.5绕组额定电流比额定负荷准确级绕组额定电流比额定负荷准确级绕组额定电流比额定负荷准确级五母线参数1材质铜铜2额定电流A200020003额定短时耐受电流及持续时间kA/sIS内所能承受的电流值为2qkA（有效值）4额定峰值耐受电流kA2105kA5导体截面mm2与开关柜型式试验报
4、告中产品的导体截面、材质一致100*10（2）项目需求部分表1货物需求及供货范围一览表序号项目单位要求投标人响应开关柜型式主要参数单位数量开关柜型号主要参数G位数量1出线柜抽屉式，框架/塑壳断路器，出线路数及规格：（项目单位填写）根据安装需要提供断路器接线小母排IHIX出线柜抽屉式，框架/塑壳断路器，出线路数及规格：（项目单位填写）根据安装需要提供断路器接线小母排IHIX2进线柜抽屉式，额定电流200OA框架断路器，面X进线柜抽屉式,额定电流200OA框架断路器，面X3母联分段柜抽屉式，额定电流200OA框架断路器，面X母联分段柜抽屉式,额定电流200OA框架断路器，面X4电容器柜容量30Ok
5、Var,自动控制器，可控硅加接触器复合开关面X电容器柜容量30OkVar,自动控制器，可控硅加接触器复:合开关面X5母线桥（项目单位填写规格）米无母线桥2000A米无6其他7注：投标,1应用详细的一次接线图和布置图说明供3导范围。表2必备的备品备件、专用工具和仪器仪表供货表序号名称项目单位要求投标人响应规格单位数量规格单位数量1234表3推荐的备品备件、专用工具和仪器仪表供货表（投标人填写）序号名称型号和规格单位数量制造商1指示灯AD16-22D只XX2按钮LA19-11只XX341图纸资料提交单位表4卖方提交的图纸资料及其接收单位提交图纸资料名称接收图纸单位名称、地址、邮编、电话提交份数提交
6、时间图纸类XX福电电力设计有限公司开发区分公司、XX省XX市华山中路号、O技术协议签订后周内，供货商应提供认可图纸。）工程师在收到认可图纸后周内，应招经确认安装使用说明书试验报告其它资料的份图纸寄送给供货商。）供货商收到经确认的图纸周内提出最终图图纸类XX电力公司、峨眉山中路号、O技术协议签订后周内，供货商应提供认可图纸。）工程师在收到认可图纸后周内，应将经确认的份图纸寄送给供货商。）供货商收到经确认的图纸周内提出最终图安装使用说明书试验报告其它资料2工程概况2.1 项目名称：XX路中心开闭所工程2.2 项目单位：XX电力公司2.3 工程规模：13面低压柜2.4 工程地址：XX省XX市2.5
7、交通、运输：汽运送到项目单位指定地点，由供方负责吊卸。2.6 工程布置：见图纸2.7 电气主接线：见图纸2.8 电力系统情况：a.系统标称电压：0.4kVb.系统额定频率：50Hzc.安装地点：户内d.系统中性点接地方式：中性点直接接地3使用条件表5使用条件序号名称单位项目单位要求值投标人保证值周围空气温度最高气温eC+40+40最低气温-25-25最大日温差K25252海拔m10001000湿度日相对湿度平均值%9595月相对湿度平均值90904耐受地震能力(水平加速度)g0.20.25由于主回路中的开合操作在辅助和控制回路上所感应的共模电压的幅值kV1.61.6注：表5中”项目单位要求直，
