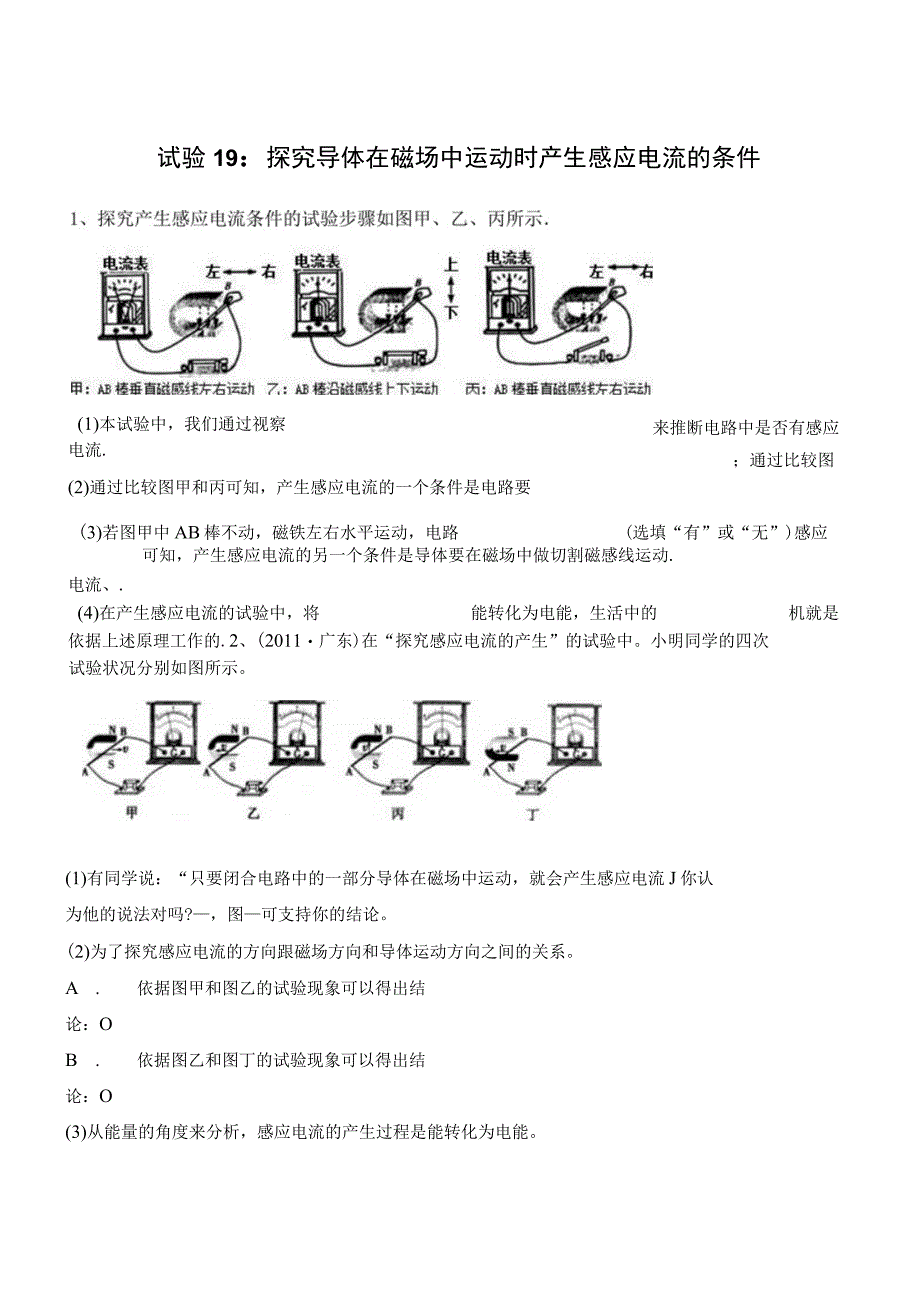

1、(1)本试验中，我们通过视察；通过比较图(3)若图甲中AB棒不动，磁铁左右水平运动，电路(选填“有”或“无”)感应试验19：探究导体在磁场中运动时产生感应电流的条件来推断电路中是否有感应电流.(2)通过比较图甲和丙可知，产生感应电流的一个条件是电路要可知，产生感应电流的另一个条件是导体要在磁场中做切割磁感线运动.电流、.(4)在产生感应电流的试验中，将能转化为电能，生活中的机就是依据上述原理工作的.2、(2011广东)在“探究感应电流的产生”的试验中。小明同学的四次试验状况分别如图所示。(1)有同学说：“只要闭合电路中的一部分导体在磁场中运动，就会产生感应电流J你认为他的说法对吗?，图可支持你

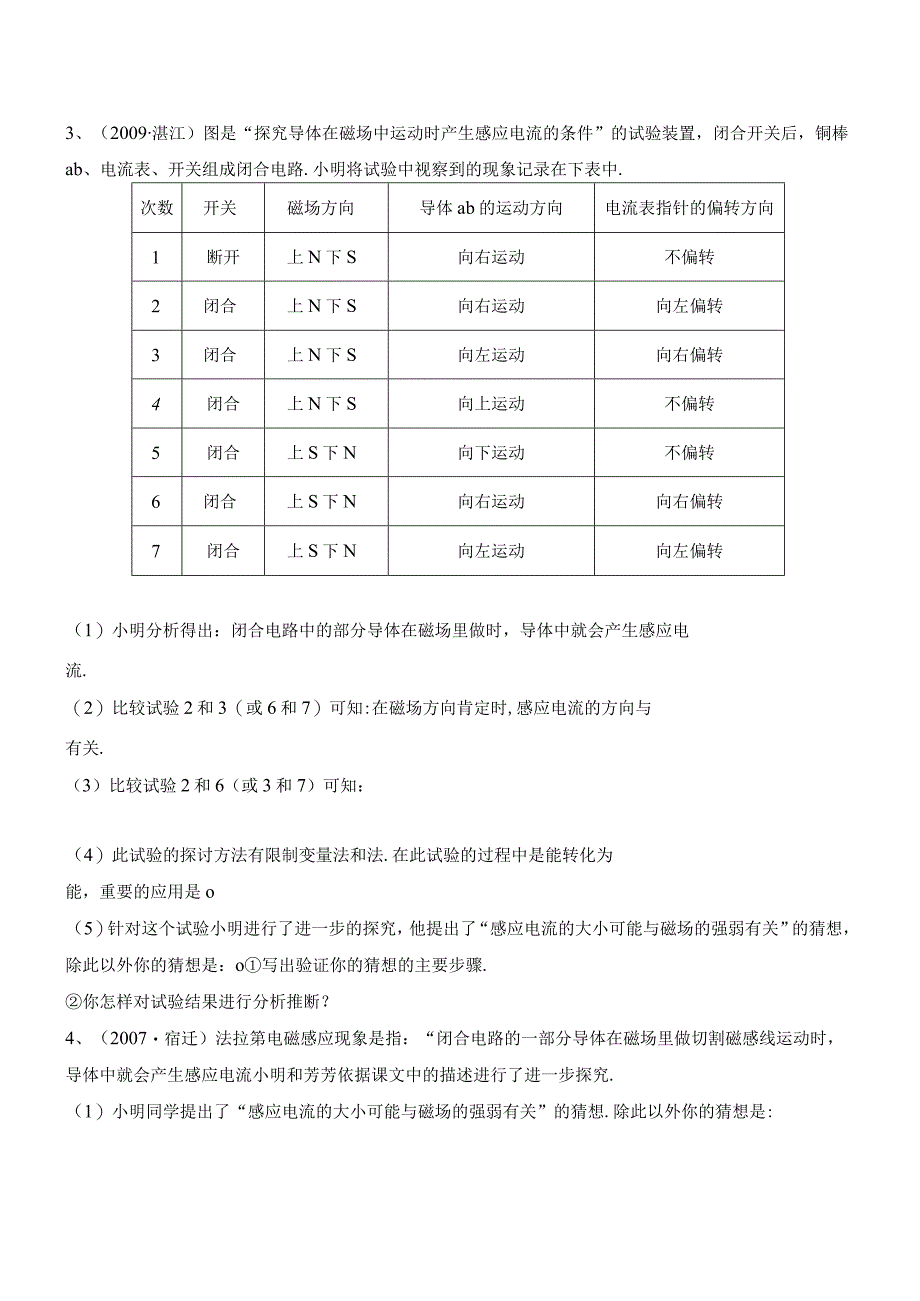

2、的结论。(2)为了探究感应电流的方向跟磁场方向和导体运动方向之间的关系。A.依据图甲和图乙的试验现象可以得出结论：OB.依据图乙和图丁的试验现象可以得出结论：O(3)从能量的角度来分析，感应电流的产生过程是能转化为电能。3、（2009湛江）图是“探究导体在磁场中运动时产生感应电流的条件”的试验装置，闭合开关后，铜棒ab、电流表、开关组成闭合电路.小明将试验中视察到的现象记录在下表中.次数开关磁场方向导体ab的运动方向电流表指针的偏转方向1断开上N下S向右运动不偏转2闭合上N下S向右运动向左偏转3闭合上N下S向左运动向右偏转4闭合上N下S向上运动不偏转5闭合上S下N向下运动不偏转6闭合上S下N向
3、右运动向右偏转7闭合上S下N向左运动向左偏转（1）小明分析得出：闭合电路中的部分导体在磁场里做时，导体中就会产生感应电流.（2）比较试验2和3（或6和7）可知:在磁场方向肯定时,感应电流的方向与有关.（3）比较试验2和6（或3和7）可知：（4）此试验的探讨方法有限制变量法和法.在此试验的过程中是能转化为能，重要的应用是o（5）针对这个试验小明进行了进一步的探究，他提出了“感应电流的大小可能与磁场的强弱有关”的猜想，除此以外你的猜想是：o写出验证你的猜想的主要步骤.你怎样对试验结果进行分析推断？4、（2007宿迁）法拉第电磁感应现象是指：“闭合电路的一部分导体在磁场里做切割磁感线运动时，导体中就

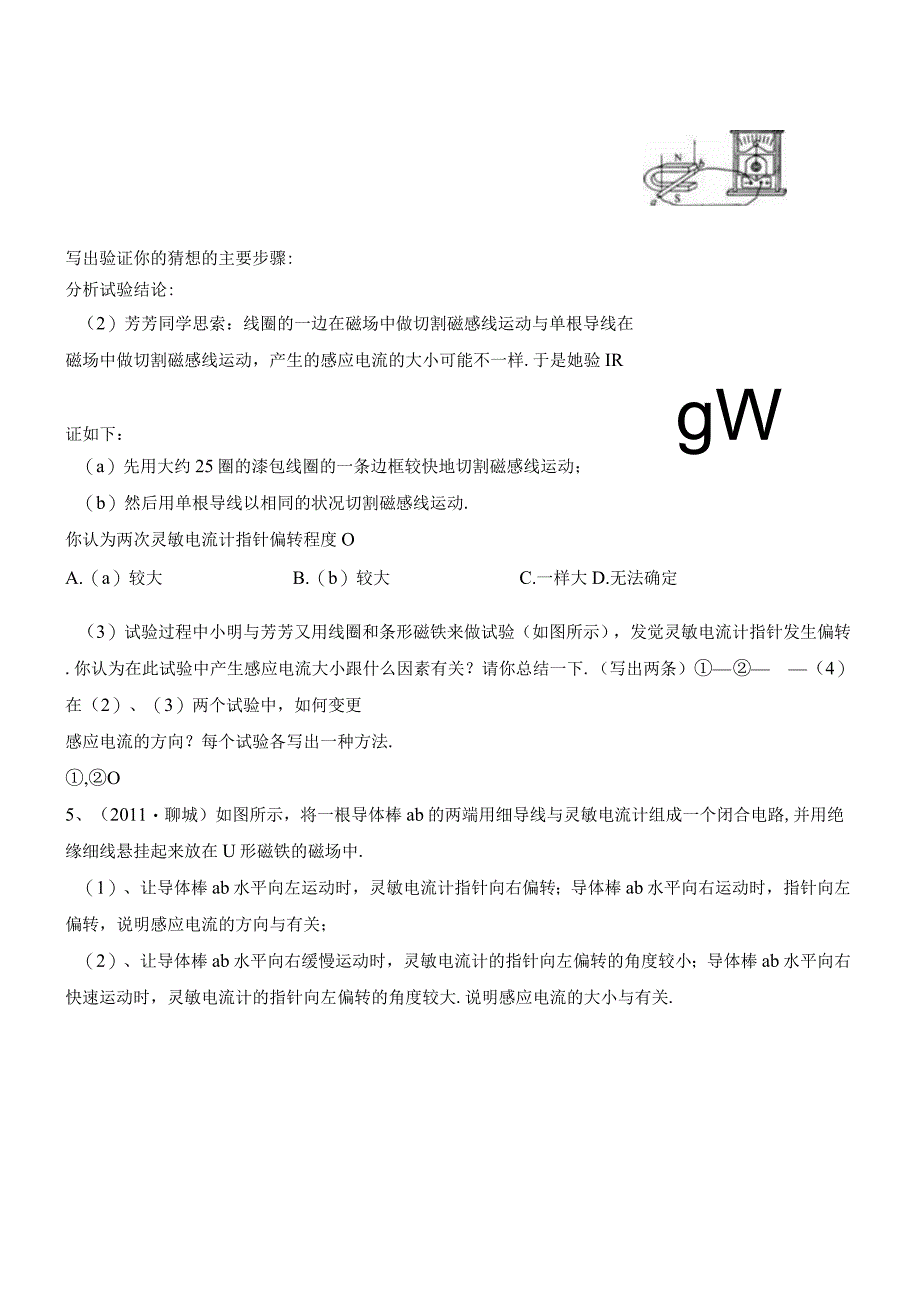

4、会产生感应电流小明和芳芳依据课文中的描述进行了进一步探究.（1）小明同学提出了“感应电流的大小可能与磁场的强弱有关”的猜想.除此以外你的猜想是:写出验证你的猜想的主要步骤:分析试验结论:（2）芳芳同学思索：线圈的一边在磁场中做切割磁感线运动与单根导线在磁场中做切割磁感线运动，产生的感应电流的大小可能不一样.于是她验IR证如下：gW（a）先用大约25圈的漆包线圈的一条边框较快地切割磁感线运动；（b）然后用单根导线以相同的状况切割磁感线运动.你认为两次灵敏电流计指针偏转程度OA.（a）较大B.（b）较大C.一样大D.无法确定（3）试验过程中小明与芳芳又用线圈和条形磁铁来做试验（如图所示），发觉灵敏
5、电流计指针发生偏转.你认为在此试验中产生感应电流大小跟什么因素有关？请你总结一下.（写出两条）（4）在（2）、（3）两个试验中，如何变更感应电流的方向？每个试验各写出一种方法.,O5、（2011聊城）如图所示，将一根导体棒ab的两端用细导线与灵敏电流计组成一个闭合电路,并用绝缘细线悬挂起来放在U形磁铁的磁场中.（1）、让导体棒ab水平向左运动时，灵敏电流计指针向右偏转；导体棒ab水平向右运动时，指针向左偏转，说明感应电流的方向与有关；（2）、让导体棒ab水平向右缓慢运动时，灵敏电流计的指针向左偏转的角度较小；导体棒ab水平向右快速运动时，灵敏电流计的指针向左偏转的角度较大.说明感应电流的大小与
6、有关.感应电流（ ） D.动圈式扬（3）让导体棒ab沿竖直方向上下运动时，电路中产生；（4）下列电器中，应用电磁感应原理制成的是A.电铃B.电风扇C.动圈式话筒声器.试验19：探究导体在磁场中运动时产生感应电流的条件1、解：（1）试验时，通过视察电流表的指针是否偏转，来确定电路中是否产生感应电流.（2）甲电路是闭合电路，电流表的发生偏转，说明电路中产生了感应电流.乙电路是断开的，电流表的指针没有偏转，说明电路中没有产生感应电流.由此可知，产生感应电流的一个条件是电路要闭合的.要得出产生感应电流的另一个条件是导体要在磁场中做切割磁感线运动，这两次试验就要一次导体在磁场中做切割磁感线运动，一次试验
7、导体在磁场中不做切割磁感线运动.由此比较可以确定要选用甲图和乙图.（3）在甲图中，电路是闭合的；导体不动，磁体运动，利用运动和静止的相对性可以确定，导体也做切割磁感线运动.具备了感应电流产生的两个条件，所以电路中有电流产生.（4）电磁感应现象中，消耗了机械能，得到了电能.利用电磁感应现象制成了发电机.故答案为：（1）电流表指针是否偏转；（2）闭合；甲和乙；（3）有；（4）机械；发电.2、【答案】（1）不对丙（2）A.当磁场方向不变时，感应电流的方向与导体的运动方向有关。B.当导体的运动方向不变时，感应电流的方向与磁场的方向有关。（3）机械3、解：（1）产生感应电流的现象中，闭合电路中的部分导体
8、在磁场里的运动方向与磁场方向垂直；即导体中产生感应电流时闭合电路中的部分导体在磁场里做切割磁感线运动.故答案为：切割磁感线运动.（2）比较试验2和3（或6和7）可知：在磁场方向肯定时，导体切割磁感线运动方向变更，感应电流的方向就变更.故答案为：导体切割磁感线运动方向.（3）比较试验2和6（或3和7）可知：在导体切割磁感线运动方向（或导体运动方向）不变时,磁场方向变更，感应电流的方向就变更.故答案为：在导体切割磁感线运动方向（或导体运动方向）不变时，感应电流的方向与磁场方向有关.（4）此试验中，探讨感应电流的方向与磁场方向有关时，限制在导体切割磁感线运动方向不变;探讨感应电流的方向与在导体运动方
9、向有关时，限制磁场方向不变时，即探讨方法有限制变量法;导体中有无电流是通过电流表的指针的有无偏转来推断的，即探讨方法有转换法；闭合电路中电流表中的电能是由于导体的运动而产生的，可见消耗的是机械能，所以试验过程中是机械能转化成电能；应用这一现象制造的是发电机.故答案为：转换、机械、电、发电机（或动圈话筒）（5）因为导体是否运动、磁场的有无都影响了感应电流的大小；所以猜想除了感应电流的大小可能与磁场的强弱有关，还可以猜想：感应电流的大小可能与导体切割磁感线运动速度有关.步骤设计时采纳限制变量法；即：保持磁场强弱不变，让导体ab以不同的速度做切割磁感线运动.故主要步骤：保持磁场强弱不变，让导体ab以
10、不同的速度做切割磁感线运动，视察电流表指针偏转幅度大小.因我们实行转换法，利用电流表指针的偏转幅度表示感应电流的大小，所以试验结果的分析是：假如电流表指针偏转幅度相同，说明感应电流的大小与导体切割磁感线运动速度无关；假如电流表指针偏转幅度不相同，说明感应电流的大小与导体切割磁感线运动速度有关.故答案为：感应电流的大小可能与导体切割磁感线运动速度有关.4、解：（1）感应电流是由于导体在磁场中作切割磁感线运动而产生的，在已经对磁场方面做出猜想的前提下，就要从运动这方面做出猜想：感应电流的大小可能与导体运动的快慢有关.主要步骤：A、让导体ab以较慢的速度在磁场中向右运动.视察灵敏电流计的指针偏转角度
11、.B、让导体ab在同一磁场中以较快的速度在磁场中向右运动.视察灵敏电流计的指针偏转角度.C、比较两次灵敏电流计偏转角度的大小.即可知道感应电流的大小可能与导体运动的快慢的关系.（2）因为多匝线圈在磁场中运动时，相当于多根导线同时切割磁感线，即相当于多个电源串联,则电路中电流较大，即（a）中较大，故选A；（3）我们知道导体切割磁感线可以产生感应电流，即导体和磁场中发生了相对运动；本题中磁场运动，可以认为导线相对于磁场发生了运动，故也可以产生感应电流；感应电流应于磁场的强弱、磁铁运动的变慢及线圈的匝数等有关.（4）感应电流的方向与切割方向及磁场方向有关，故二者都可以通过变更磁极方向和运动方向变更电流方向.即变更切割方向（或变更磁极方向）；变更磁极方向（或变更磁铁的运动方向）故答案为：（1）导体运动的快慢；（2）A；（3）磁铁强弱，磁铁运动的快慢；（4）变更切割方向（变更磁极方向），变更磁极方向（或变更磁铁的运动方向）.5、【答案】（1）导体运动方向（2）导体运动速度（3）无（4）C
