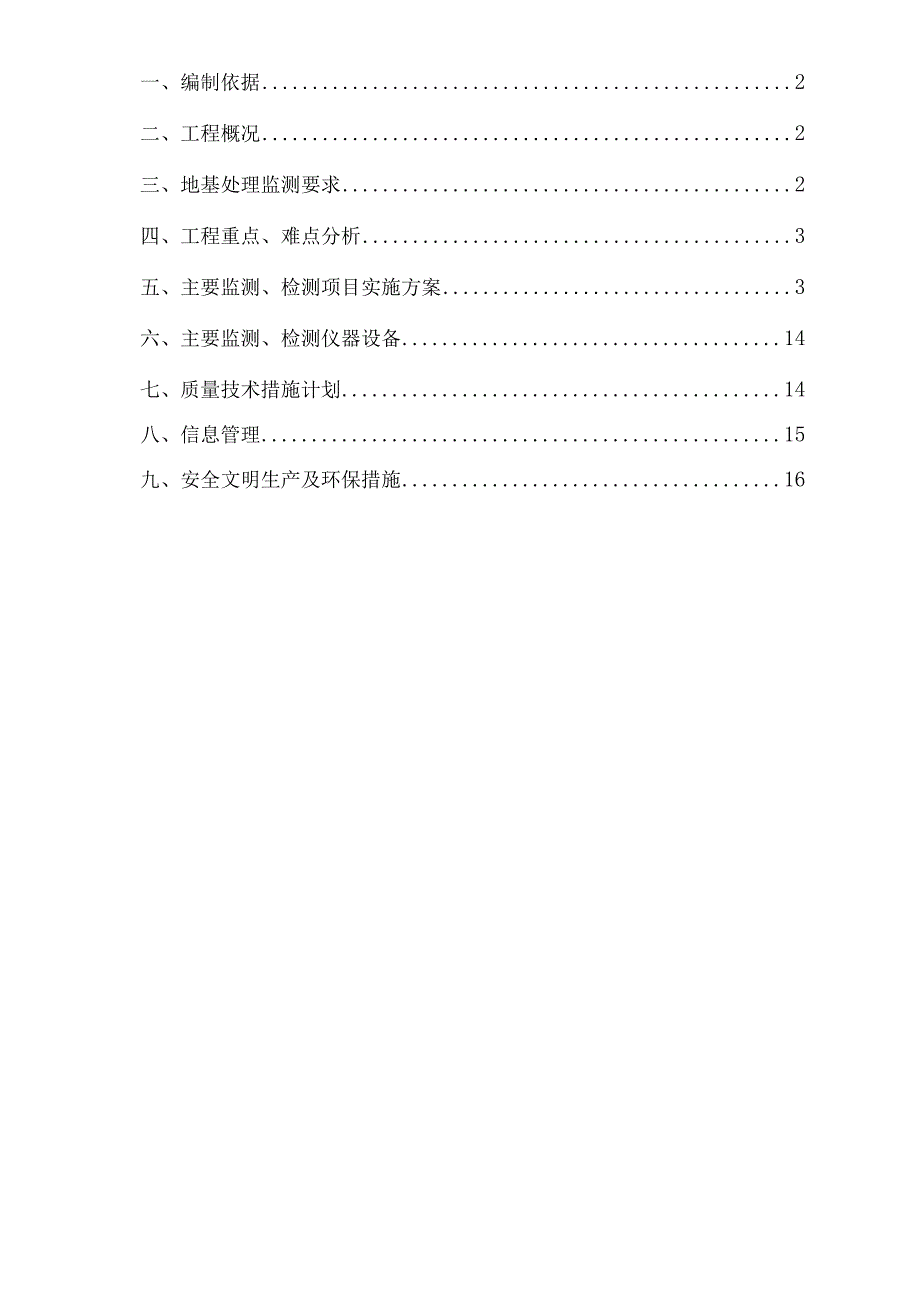

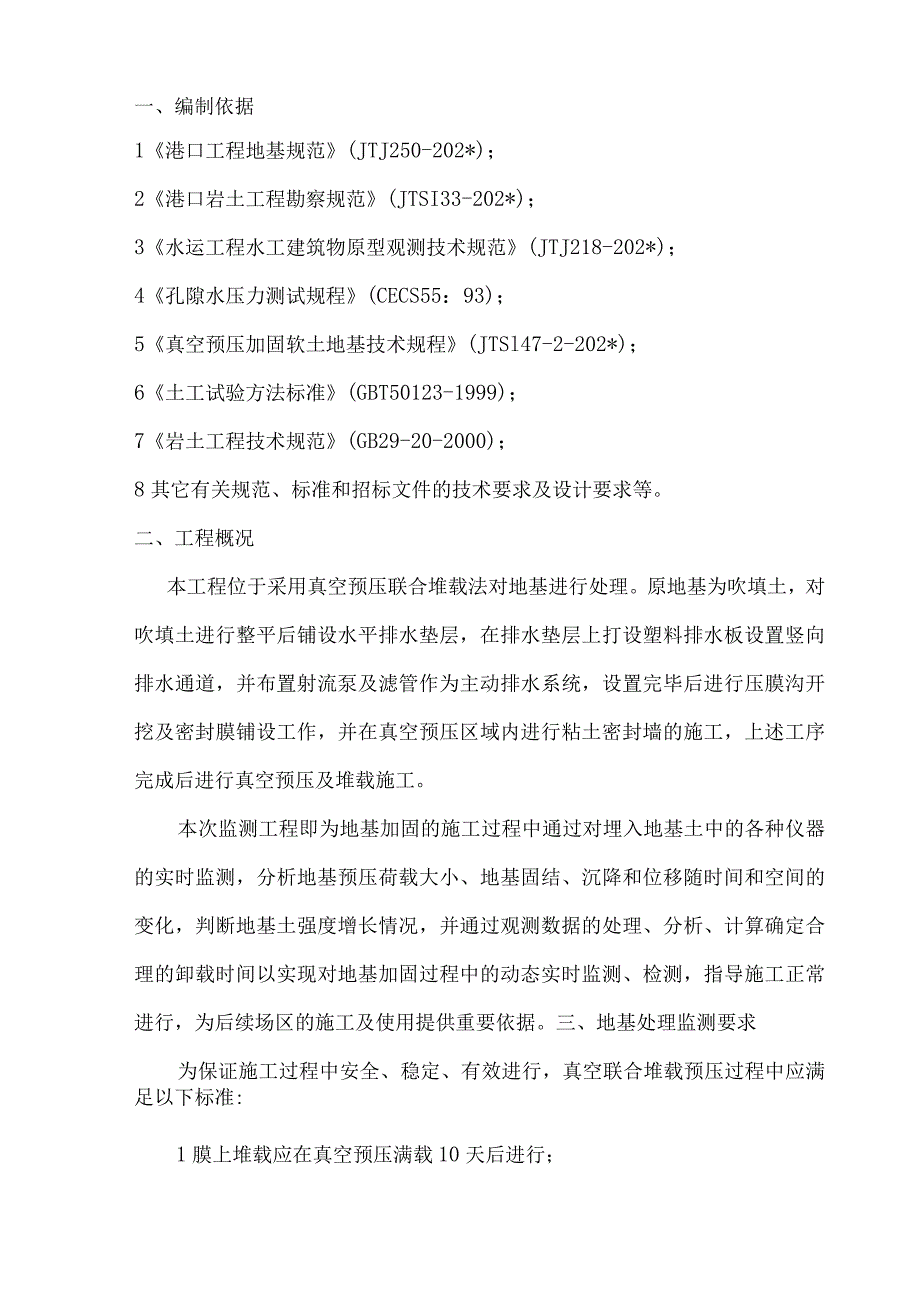

1、本文为word文档，可编辑修改某某港岚山港区30万吨级矿石码头工程吹泥区软基处理监测方案某某中航工程试验检测总承包公司二零一四年七月十一日务实、求精、团结、开拓一、编制依据2二、工程概况2三、地基处理监测要求2四、工程重点、难点分析3五、主要监测、检测项目实施方案3六、主要监测、检测仪器设备14七、质量技术措施计划14八、信息管理15九、安全文明生产及环保措施16一、编制依据1港口工程地基规范(JTJ250-202*)；2港口岩土工程勘察规范(JTSI33-202*)；3水运工程水工建筑物原型观测技术规范(JTJ218-202*)；4孔隙水压力测试规程(CECS55：93)；5真空预压加固软土
2、地基技术规程(JTSl47-2-202*)；6土工试验方法标准(GBT50123-1999)；7岩土工程技术规范(GB29-20-2000)；8其它有关规范、标准和招标文件的技术要求及设计要求等。二、工程概况本工程位于采用真空预压联合堆载法对地基进行处理。原地基为吹填土，对吹填土进行整平后铺设水平排水垫层，在排水垫层上打设塑料排水板设置竖向排水通道，并布置射流泵及滤管作为主动排水系统，设置完毕后进行压膜沟开挖及密封膜铺设工作，并在真空预压区域内进行粘土密封墙的施工，上述工序完成后进行真空预压及堆载施工。本次监测工程即为地基加固的施工过程中通过对埋入地基土中的各种仪器的实时监测，分析地基预压荷载
3、大小、地基固结、沉降和位移随时间和空间的变化，判断地基土强度增长情况，并通过观测数据的处理、分析、计算确定合理的卸载时间以实现对地基加固过程中的动态实时监测、检测，指导施工正常进行，为后续场区的施工及使用提供重要依据。三、地基处理监测要求为保证施工过程中安全、稳定、有效进行，真空联合堆载预压过程中应满足以下标准:1膜上堆载应在真空预压满载10天后进行；2堆载过程中地基加固区内孔隙水压力消散率应不小于80%方可进行下一级加载；3地基向加固区外的侧向位移速率不大于5mmd;4地基沉降速率不大于3Omm/do为满足堆场正常使用要求,堆场大面积地基处理需达到以下标准:1按实测沉降曲线推测的平均应变固结
4、度真空联合堆载区大于90%,真空预压区、堆载预压区大于85%；2连续5天沉降速率真空预压联合堆载区不大于1.5mmd,真空预压区及堆载预压区不大于2mm/do四、工程重点、难点分析真空联合堆载预压地基处理工艺具有成本低、工艺简单、加固深度大等优点，但由于该工艺施工周期长、密封性要求高等特点，加固过程中容易出现真空膜破损、真空度达不到设计要求、孔隙水压力反弹、地基沉降量减小、地基土外向位移过大等情况，致使施工过程可能出现达不到设计要求、地基失稳等危险,因此需要通过对监测数据的综合分析,判断施工过程的加固效果，排除施工隐患，以求在满足设计要求的前提下尽早卸载，这是本次监测、检测工程的重点工作。同时
5、由于本次施工为真空联合堆载预压，堆载过程由于施工环境恶劣、人为影响因素较多等原因，监测仪器容易受石料挤压、车辆冲撞而发生永久性损坏，致使监测工作无法按照设计要求正常进行，监测数据缺失，因此监测仪器的保护工作成为本工程的难点。五、主要监测、检测项目实施方案1表层沉降观测（1）目的观测地表沉降量及沉降过程，掌握土体在荷载作用下产生的变形,分析土体变形及控制地基加固质量，根据实测沉降曲线推算土体的固结度和残余沉降量，预测沉降趋势，评价地基加固效果，确定合理的卸载时间。(2)布置根据设计图纸要求布置。(3)实施方案沉降标制作：按设计图纸说明，板底为0.7义0.71112钢板，沉降杆用镀锌钢管制做，焊接
6、在钢板上，杆可接长，杆上焊测耳，每节长度为1.5m；对每个区进行IOmXlOm的格高程测量，测量打设排水板前后砂垫层标高，推算出打设排水板期间沉降。沉降标安装在密封膜上，铺膜后即将沉降板移至膜上埋放，沉降板在膜上埋放时，注意不要刮破密封膜，需先在膜上铺一层土工布，再用砂找平，安放好沉降板后,用砂包袋将沉降板和杆围好并保护好，回填时一定要保持沉降标的垂直度，保证垂直偏位不超过2%,放置完毕后，立即测量观测其初始高程;观测采用普通水准仪和双面区格式水准尺对各沉降板和水准点进行联测，并将测量数据记入记录表中；监测频率加载前期广2天1次，后期35天1次；在堆载施工期间，将沉降标观测管逐节升高，接杆前测
7、量一次,接杆后随即再次测量观测其标高，并将上述测量数据记入记录表中；仪器保护在堆载施工期间，将沉降标观测管逐节升高，堆载过程中若发生测杆破坏现象，应立即重新接杆，接杆前测量一次，接杆后随即再次测量观测其标高，并将上述测量数据记入记录表中；(5)资料分析与整理每次测量结果均应绘制时间和沉降的关系曲线图，分析沉降趋势,观测数值正常时应每周上报一次，当观测数值出现异常时应及时向业主汇报，高程测量记录表参照附录一。2孔隙水压力观测(1)目的反映场区土体固结程度的指标是土体内孔隙水压力，因此必须用埋设在不同深度处的孔隙水压力测头来监测地基土中孔隙水压力的变化过程，从而分析地基加固效果及强度增长情况。(2
8、)测点布置由于本次处理需堆载，为便于仪器的保护和测量人员对数据的观测,根据设计图纸，在每个区由上至下每2米埋设一只孔隙水压力计，直到坚硬地层为止，孔隙水压力计探头埋设如下图所示：地表(3)实施方案本次监测采用振弦式孔隙水压力计，一孔多点钻孔式埋设法，埋设前首先进行室内率定及泡水一昼夜处理;钻机成孔，套管跟进，直钻至预计埋设深度以上0.5m,钻孔内充水至孔口；将传感器移入孔中，通过米尺确定传感器埋设深度；将传感器自下至上依次埋设好,上下两测头之间采用粘土球密封,经检查已埋设的孔隙水传感器工作正常后，进行封孔。封孔后，将孔隙水压力导线集结成束；孔隙水压力导线出膜，出膜装置应为法兰形式，法兰下钢管管
9、底进入地表下1米，管口高出膜上L5米以上，管内自法兰至管口采用粘土、腻子及密封胶进行密封处理；确定初始读数，传感器埋设完毕后应立即观测孔隙水压力的变化，直至读数稳定，此读数即为初始读数；加载开始后使用频率读数仪测定各孔隙水压力计的频率读数，并计算出孔隙水压力记入记录表中；加载前期2天1次，后期35天1次；(4)仪器保护由于本次施工需堆载，为防止堆载过程石料对导线的破坏，本次监测出膜装置膜上部分全部采用镀锌钢管，钢管随堆载过程不断接高，接高后管口采用密封盖盖好，防止漏气。(5)资料分析与整理每次测量结果均应绘制时间和孔隙水压力的关系曲线图，分析孔隙水压力消散情况，观测数值正常时应每周上报一次，当
10、观测数值出现异常时应及时向业主汇报，孔隙水压力观测记录表参照附录二。3水位观测(1)目的测量地基处理过程中地下水位变化情况，了解地基处理的排水效果,并联合孔隙水压力掌握地基土中的应力变化情况。(2)测点布置根据设计图纸，在地基加固区内埋设水位管，水位管埋设如下图所示:(3)实施方案钻机成孔，孔深至设计要求，然后将逐根用管箍连接至设计要求长度导管放入孔内，导管连接部分用自攻螺丝固定，各管连接时导槽要相通，而且管端封紧；将导管底部埋入硬层，作为固定端。导管埋设后，用水位仪对其进行23次观测，直至水位位置稳定，此测读数即为初始读数；监测频率加载前期天1次，后期35天1次；(4)仪器保护由于本次施工需
11、堆载，为防止堆载过程石料对水位管的破坏，本次监测出膜装置膜上部分全部采用镀锌钢管,钢管随堆载过程不断接高,接高后管口采用密封盖盖好，防止漏气，每次钢管接高前均应接高水位管，并测量接高长度，记入记录表中。(5)资料分析与整理每次测量结果均应绘制时间和水位的关系曲线图,修正孔隙水压力，观测数值正常时应每周上报一次,当观测数值出现异常时应及时向业主汇报，水位观测记录表参照附录三。4分层沉降观测(1)目的观测各土层沉降量及沉降过程，掌握土体各层在荷载作用下产生的变形，根据实测沉降曲线推算土体的固结度和残余沉降量，预测沉降趋势，评价地基加固效果，确定合理的卸载时间。测点布置由于本次处理需堆载,为便于仪器
12、的保护和测量人员对数据的观测,根据设计图纸，在每个区的设计位置处由上至下每隔23m埋设分层沉降磁环，土层分界处必须埋设，直到坚硬地层为止，分层沉降仪埋设如下图所示：(3)实施方案先按预计要求将磁环按一定间隔固定在导管上,导管底端封闭以防泥砂进入;采用钻孔法埋设，套管跟进，钻孔直径IlOmnb孔深钻至设计深度后，调整泥浆稠度，保证孔壁完整、孔底干净，然后将接好的导管插至钻孔底部，导管接口处采用密封胶进行密封；采用管内注水法以减小浮力，导管下入时将每个磁环定位控制在定位环处并手持送至孔口，使三角爪与孔壁接触，以保证每个磁环在预计位置；每次对接导管重复上述步骤进行埋设，直至埋设完全部磁环，经深度确认
13、后自孔口周围均匀回填中粗砂，保证每次少填勤填，利于砂土沉淀，如此反复确保回填至地表；磁环埋设好后，使用分层沉降仪进行测量，沉降仪测头先后测量每个磁环位置两次，取测量数值的平均值作为初始值，记入记录表中；监测频率加载前期天1次，后期35天1次；(4)仪器保护由于本次施工需堆载，为防止堆载过程石料对导管的破坏，本次监测出膜装置膜上部分全部采用镀锌钢管，钢管随堆载过程不断接高，接高后管口采用密封盖盖好，防止漏气，每次钢管接高前均应接高导管,并测量接高长度，记入记录表中。(5)资料分析与整理每次测量结果均应绘制各磁环时间和沉降的关系曲线图，分析各土层沉降趋势，观测数值正常时应每周上报一次，当观测数值出
14、现异常时应及时向业主汇报，分层沉降观测记录表参照附录四。5深层水平位移观测(1)目的由于淤泥土抗剪强度低，随着荷载的施加，淤泥层有可能在荷载作用下发生剪切破坏而侧向挤出，从而导致地基失稳。埋设测斜管的目的就是为了监测软土层不同深度处的侧向变形情况，为加载过程和加载速率控制提供指导。(2)测点布置根据设计图纸设置，测斜管埋设如下图所示：树斜管埋设示育.图(3)实施方案钻机成孔，孔深至设计要求，然后将逐根用管箍连接至设计要求长度导管放入孔内，导管连接部分用自攻螺丝固定，各管连接时导槽要相通，而且管端封紧，并将十字槽一轴对准变形测量方向，以减小侧向位移引起的测量误差；将导管底部埋入硬层，作为固定端。
15、导管埋设后，用测斜仪对其进行23次观测，直至导管位置稳定，此测读数即为初始读数；经检查仪器工作正常后，将测头导轮卡置在预埋好的测斜管的导槽中,轻轻将测头放入测斜导管中,放松电缆使测头滑至孔底,记下深度标记，当触及孔底时，应避免激烈的冲击，测头在孔底放置5min,使测头温度与环境温度一致；将测头拉起至最深标志处作为测读起点，根据电缆标志，顺次0.5m测读一次，直至导管顶端为止。沿位移方向正负方向各测读一遍。按照要求作好每次测试记录，记入记录表中；监测频率加载前期天1次，后期3、5天1次,堆载过程中监测加密；(4)仪器保护本次侧向位移监测点均在真空预压区域之外，为防止施工车辆及机械对测斜管的破坏，本次监测埋设仪器后外部均设置镀锌钢管保护，镀锌钢管底部插入原泥面深度不小于Imo(5)资料分析与整理每次测量结果均应绘制时间和位移的关系曲线图，分析土体稳定性，观测数值正常时应每周上报一次，当观测数值出现异常时应及时向业主汇报，侧向位移记录表参照附录五。6十字板剪切试验(1)试验目的测试饱和软粘土的不排水抗剪强度，检测堆载预压前后的地基强度，通过对比检验堆
