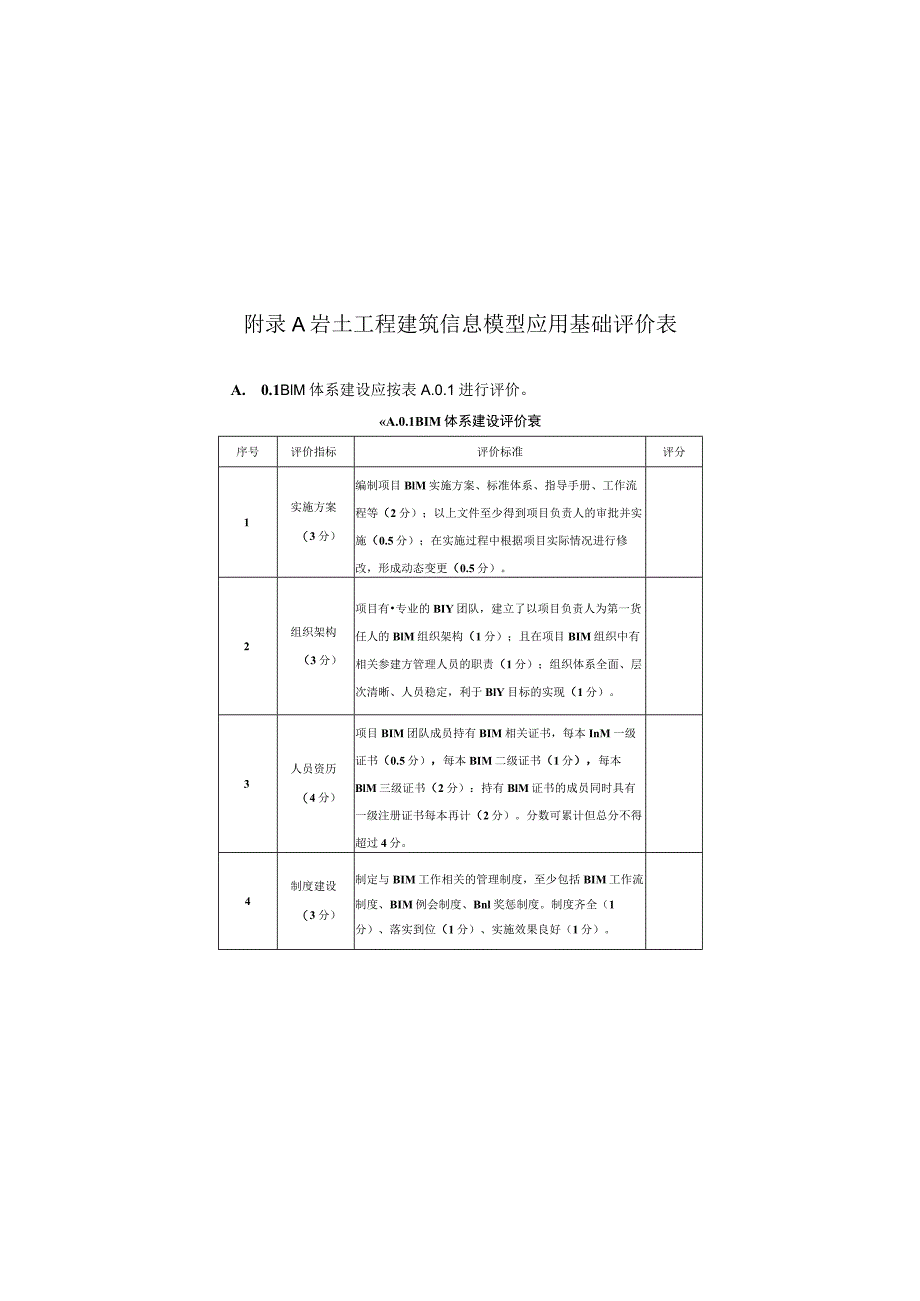

1、附录A岩土工程建筑信息模型应用基础评价表A. 0.1BlM体系建设应按表A.0.1进行评价。A.0.1BIM体系建设评价衰序号评价指标评价标准评分1实施方案（3分）编制项目BlM实施方案、标准体系、指导手册、工作流程等（2分）；以上文件至少得到项目负责人的审批并实施（0.5分）；在实施过程中根据项目实际情况进行修改，形成动态变更（0.5分）。2组织架构（3分）项目有专业的BIY团队，建立了以项目负责人为第一货任人的BlM组织架构（1分）；且在项目BIM组织中有相关参建方管理人员的职责（1分）；组织体系全面、层次清晰、人员稳定，利于BlY目标的实现（1分）。3人员资历（4分）项目BIM团队成员持

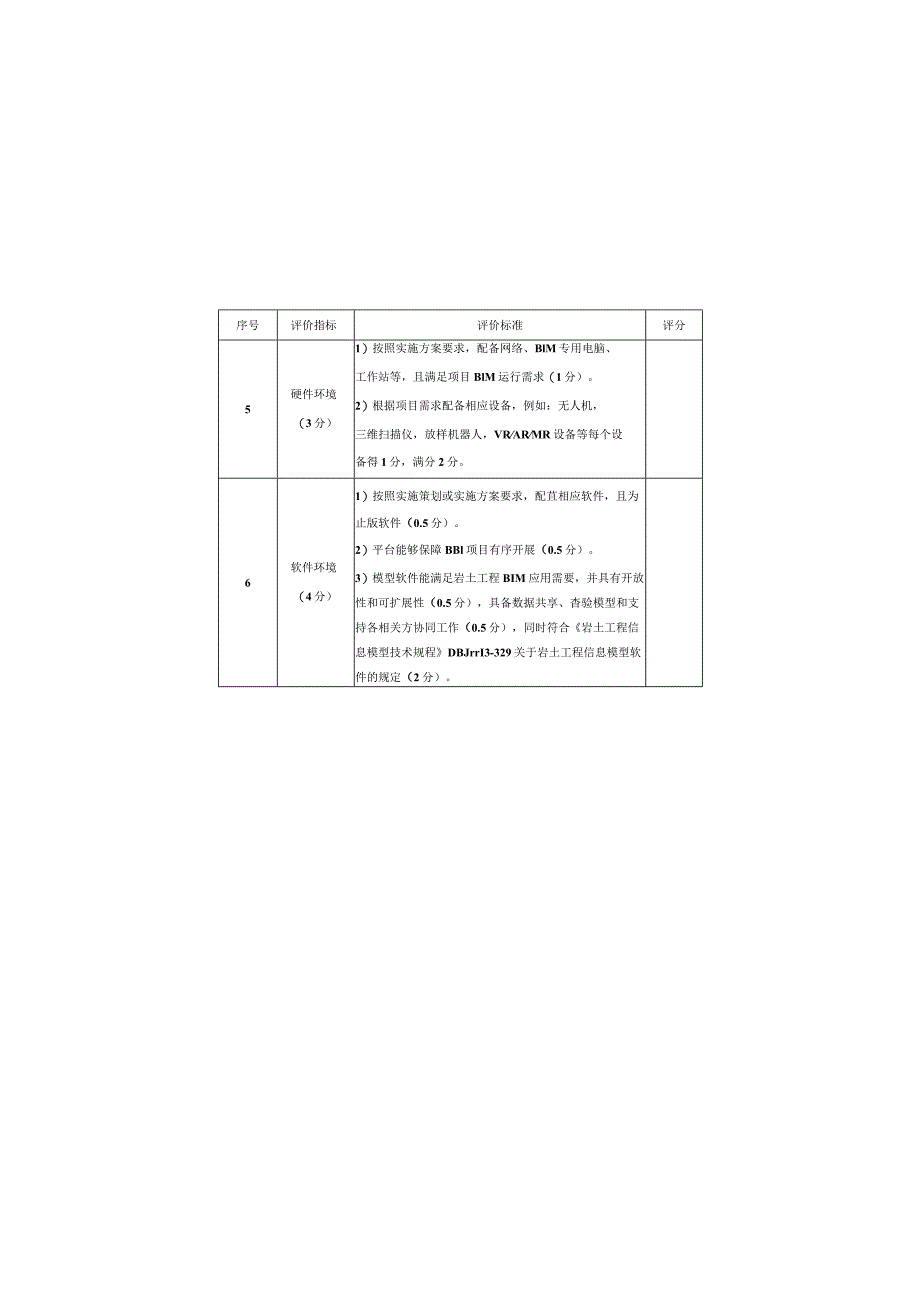

2、有BIM相关证书，每本InM一级证书（0.5分），每本BIM二级证书（1分），每本BlM三级证书（2分）：持有BlM证书的成员同时具有一级注册证书每本再计（2分）。分数可累计但总分不得超过4分。4制度建设（3分）制定与BIM工作相关的管理制度，至少包括BIM工作流制度、BIM例会制度、Bnl奖惩制度。制度齐全（1分）、落实到位（1分）、实施效果良好（1分）。序号评价指标评价标准评分5硬件环境（3分）1）按照实施方案要求，配备网络、BlM专用电脑、工作站等，且满足项目BlM运行需求（1分）。2）根据项目需求配备相应设备，例如：无人机，三维扫描仪，放样机器人，VRARMR设备等每个设备得1分，满分

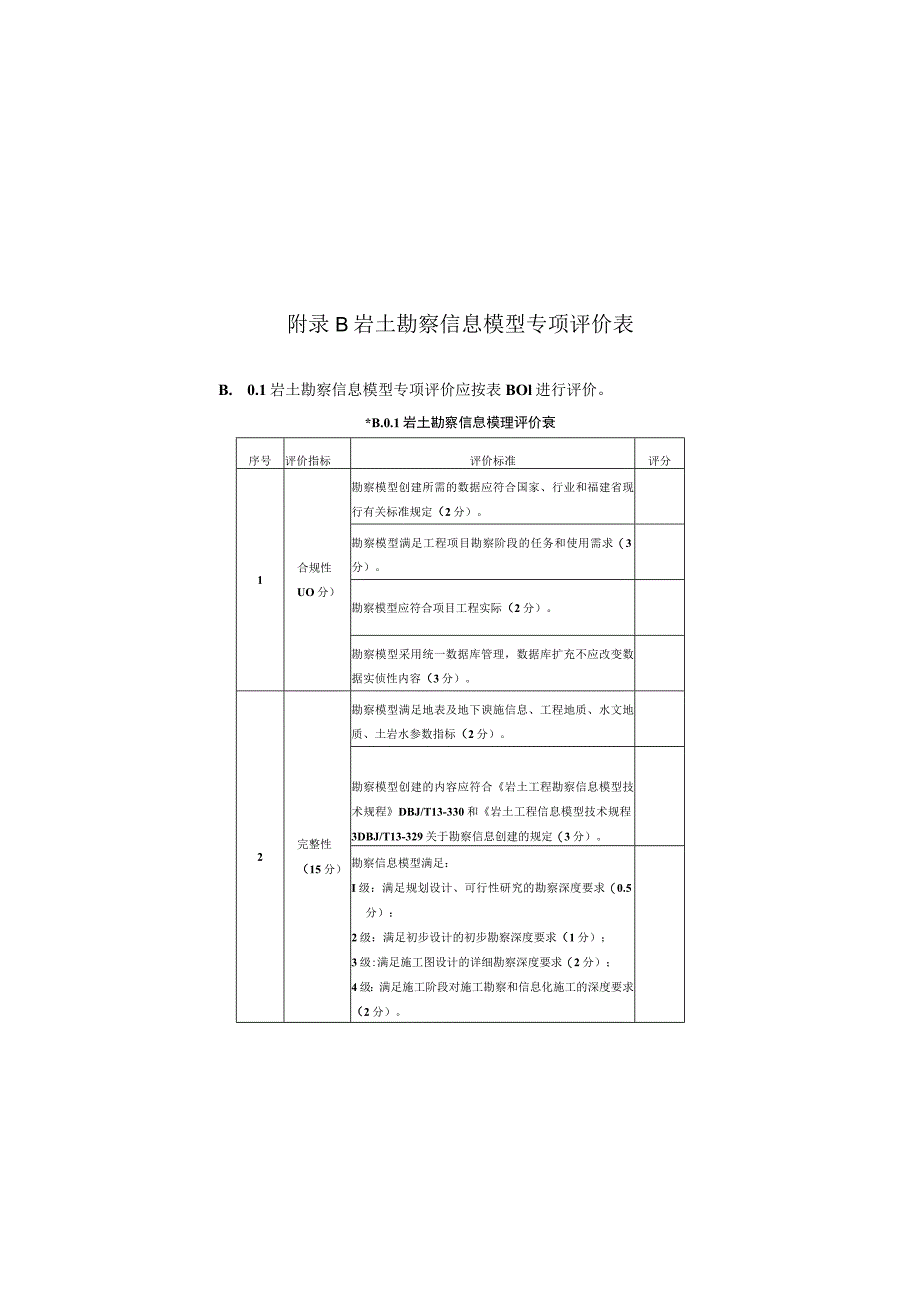

3、2分。6软件环境（4分）1）按照实施策划或实施方案要求，配苴相应软件，且为止版软件（0.5分）。2）平台能够保障BBl项目有序开展（0.5分）。3）模型软件能满足岩土工程BIM应用需要，并具有开放性和可扩展性（0.5分），具备数据共享、杳验模型和支持各相关方协同工作（0.5分），同时符合岩土工程信息模型技术规程DBJrrI3-329关于岩土工程信息模型软件的规定（2分）。附录B岩土勘察信息模型专项评价表B. 0.1岩土勘察信息模型专项评价应按表BOl进行评价。*B.0.1岩土勘察信息模理评价衰序号评价指标评价标准评分1合规性UO分）勘察模型创建所需的数据应符合国家、行业和福建省现行有关标准规定
4、（2分）。勘察模型满足工程项目勘察阶段的任务和使用需求（3分）。勘察模型应符合项目工程实际（2分）。勘察模型采用统一数据库管理，数据库扩充不应改变数据实侦性内容（3分）。2完整性（15分）勘察模型满足地表及地下谀施信息、工程地质、水文地质、土岩水参数指标（2分）。勘察模型创建的内容应符合岩土工程勘察信息模型技术规程DBJ/T13-330和岩土工程信息模型技术规程3DBJ/T13-329关于勘察信息创建的规定（3分）。勘察信息模型满足：I级：满足规划设计、可行性研究的勘察深度要求（0.5分）：2级：满足初步设计的初步勘察深度要求（1分）；3级:满足施工图设计的详细勘察深度要求（2分）；4级：满足
5、施工阶段对施工勘察和信息化施工的深度要求（2分）。续表B.0.1序号评价指标评价标准评分勘察模型元素连续完整，未出现地质线条断点、地质边界面拼接健隙、地质实体表面缺损现象（2分）。勘察模型满足二维或三维的空间约束数据、颜色、深度、坐标、图式、图例等（2分）。勘察模型在平面图、剖面图、立面图、柱状图等图中表达工程对象的材质和外观（2分）。勘察模型数据应完整，包括平面坐标、高程等三维空间位置数据（2分）。3准确性（15分）勘察模型依据几何形体采用公制单位按照1:1比例建模，对无法采用几何形体表达的信息采用属性信息表达完整（2分）。勘察模型地层单元命名和颜色设置应符合岩土工程勘察信息模型技术规程DB
6、J/T13-330关于地层服元命名和颜色设置的规定（2分）。勘察模型数据存储和交换应符合岩土工程勘察信息模型技术规程DBJ/T13-330关于数据存储和交换的规定（3分）。勘察模型交付深度等级应符合岩土工程勘察信息模型技术规程DBJ/T13-330关于交付深度等级的规定（3分）。勘察模型精度应符合岩土工程勘察信息模型技术规程DBJ,T13-330关于精度的规定,基础数据与分析数据对应一致（3分）。勘察模型的冲突检测结果满足要求（1分工不同模型之间构件满足关联关系（1分）。续表B.0.1序号评价指标评价标准评分4延续性（10分）勘察模型采用IFC、IDM、IFD数据格式和交换标准（1分）。勘察数
7、据源采用数字化自动采集、传输和储存（2分）。勘察模型中的元索和数据可作为下一阶段模型应用的基础（2分，勘察模型分类和编码应符合岩土工程勘察信息模型技术规程DBJ/T13-330关于信息分类和编码的规定13分）。勘察模型的管理和维护应符合岩土工程勘察信息模型技术规程DBrn3-330关于模型管理的规定（2分）。5应用点及应用效果（30分）协同工作：利用基于BIM的协同工作平台等手段，制定“提资、校对、审定”各阶段协同办法（3分）。分析与优化：基于模型开展包括但不限于场地分析、可视化漫游、构件优化、智慈建造、城市三维地形分析和规划、绿色零碳/低碳/双碳评估、线路优化、弃土场选址、项目经济性分析、各
8、专业构件冲突检杳优化。根据分析结果，结合全生命周期成本，进行优化设计。每项分析1分，满分4分。工程量统计：通过BIM模型对岩土勘察阶段进行工程量统计，用于概预算分析，并提供详尽完整的工程量清单（3分续表B.0.1序号评价指标评价标准评分智能应用：虚拟/增强/混合现实（VRARMR）、3D/激光扫描、倾斜摄影、AI设计等，蜉一项得I分，满分3分。成效提升：在成本节约、效率提高、技术进步、质量提高、安全保障等方面取得明显成效。每一项得1分，满分4分。方法体系：实施的BlM应用点采用国内外成熟的方法体系并进行优化改进，或经过深入的项目实践验证，形成了一套方法体系，并具有可品制性、推广性（3分）。科研
9、成果及获奖：1）在过程中形成关于BlM的论文（省级或地方期刊0.5分，核心期刊2分）、专利（实用新型专利0.5分，发明专利2分）、软件著作权（0.5分）等科技成果，满分4分。2）使用完全自主知识产权核心软件完成模型建立或应用工作的（3分）。3）工程建设领域BlM大赛的获奖情况，国家级、行业协会级（3分），省级及行业协会（2分），满分3分。附录C岩土设计信息模型专项评价表c.0.1岩土设计信息模型专项评价应按表C.0.1进行评价。*c.o.岩土设计侑息模型评价表序评价指标评分标准评分1合规性（8分）设计模型创建所需的数据应符合国家、行业和福建省现行有关标准规定（2分）。交付物范围满足签订合同的应
10、用要求（2分）。周边环境安全性分析和评价应满足岩土设计相关规范要求（2分）。设计模型构件的稔定性和安全性满足岩土设计相关规范要求（2分）。2完整性（14分）设计模型创建的内容应符合岩土工程信息模型技术规程DBJ3329关于岩土工三设计信息的规定（3分）。设计模型交付物满足应符合岩土工程信息模型技术规程DBJ“13-329关于交付物和交付协同的规定（3分）。设计模型应包括地表及地下设施、周边环境、勘察、建筑、结构等基础信息模型（2分）。设计模型构件应包括构造、材料、施工要求、监测报警值和检测要求等信息（2分）。序号评价指标评分标准评分设计模型应包括平面图、立面图、剖面图、设计说明、节点大样图、工
11、程量清单（2分）。平面图、剖面图细部过渡做法，贪杂节点做法等模型深度满足岩土设计相关规范要求（2分）。3准确性（12分）设计模型精细度等级应符合岩土工程信息模型技术规程DBJ13-329关于精细度的规定（3分）。设计模型分类和编码应符合岩土工程信息模型技术规程3DBJfT13-329关于模型信息分类和编码的规定（3分）。设计模型依据几何形体采用公制单位按照1:1比例建模，对无法采用几何形体表达的信息采用属性信息表达完整（2分）。设计模型构件的尺寸、空间定位信息准确性是否满足要求（2分）。设计模型的冲突检测结果是否满足要求（2分）。4延续性（9分）设计模型采用IFC、IDM、IFD数据格式和交换
12、标准（1分）。设计模型中的元素和数据可作为下一阶段模型应用的基础（2分）。序号评价指标评分标准评分设计模型仅为设计使用；设计模型用于指导施工或概预算等工程过程；设计模型用于甲方、业主等对建筑的管理。满足一项得1分，满分3分。设计模型数据存储和交换应符合岩土工程信息模型技术规程DBJ/T13-32关于数据存储和交换的规定（3分）。5应用点及应用效果（37分）正向设计：通过BIM开展各阶段正向设计工作，制定正向设计流程（1分）、标准（1分）、样板/族跖（1分），通过模型生成图纸Q分）。每一项得1分，满分4分。分析与优化：基于模型开展包括但不限于场地分析、可视化漫游、构件优化、智慧建造、城市三维地形
13、分析和规划、绿色零碳/低碳/双碳评估、线路优化、弃土场选址、项目经济性分析、各专业构件冲突检查优化。根据分析结果，结合全生命周期成本，进行优化设计。每项分析1分，满分5分。协同工作：利用基于BlM的协同工作平台等手段，制定“提资、设计、审定各阶段协同办法（3分）。工程后统计：通过BIM模型对岩土勘察阶段进行工程量统计，用于概预算分析，并提供详尽完整的工程量清单（3分）。时能应用：虚拟/增强/混合现实(VRARMR)、3D/激光扫描、倾斜摄影、Al设计等，每一项得1分，满分3分。序号评价指标评分标准评分成效提升：在成本节约、效率提高、技术进步、质量提高、安全保障等方面取得明显成效。每一项得1分，
14、满分4分。方法体系：实施的BIM应用点采用国内外成熟的方法体系并进行优化改进，或经过深入的项目实践验证，形成了一套方法体系，并具有可复制性、推广性（4分）。科研成果及获奖：D在过程中形成关于BIM的论文（省级或地方期刊0.5分，核心期刊2分）、专利（实用新型专利0.5分，发明专利2分）、软件著作权（0.5分）等科技成果，满分4分。2）使用完全自主知识产权核心软件完成模型建立或应用工作的（2分）。3）工程建设领域BIM大赛的获奖情况，国家级、行业协会级（3分），省级及行业协会（2分），满分3分。附录D岩土施工信息模型专项评价表I）.0.1岩土施工信息模型专项评价应按表D.0.1进行评价。赛D.0.1岩土施工信息模型评价衰序号评价指标评价标准评分1合规性（10分）施工模型创建所需的数据应符合国家、行业和福建省现行有关标准规定（2分）。施工方案应符合国家、行业和福建省现行有关标准及法律法规的规定（2分）。模型应符合项目工程实际（2分）。交付物范围满足签订合同的应用要求（2分）。施工模型范围满足施工
