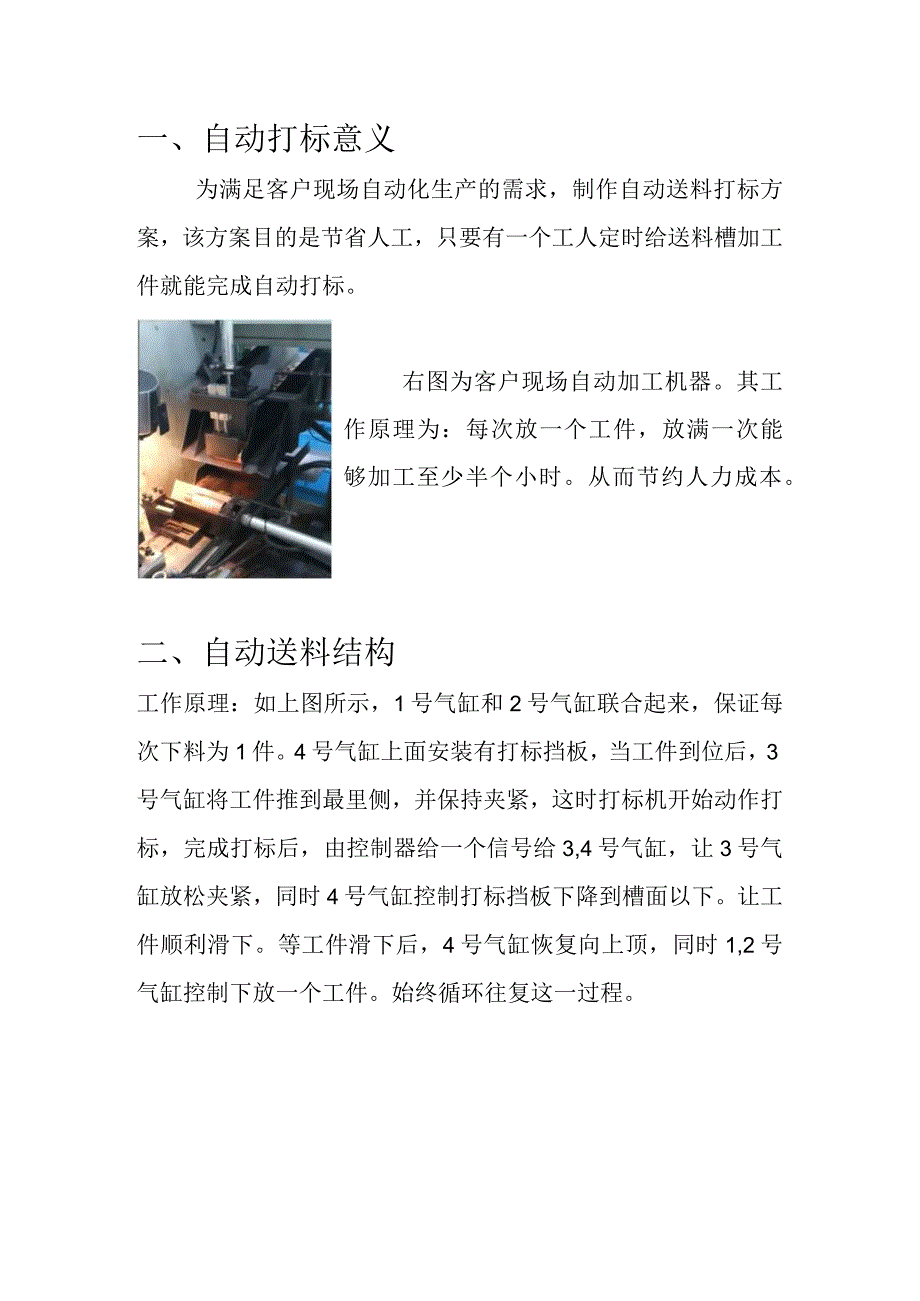

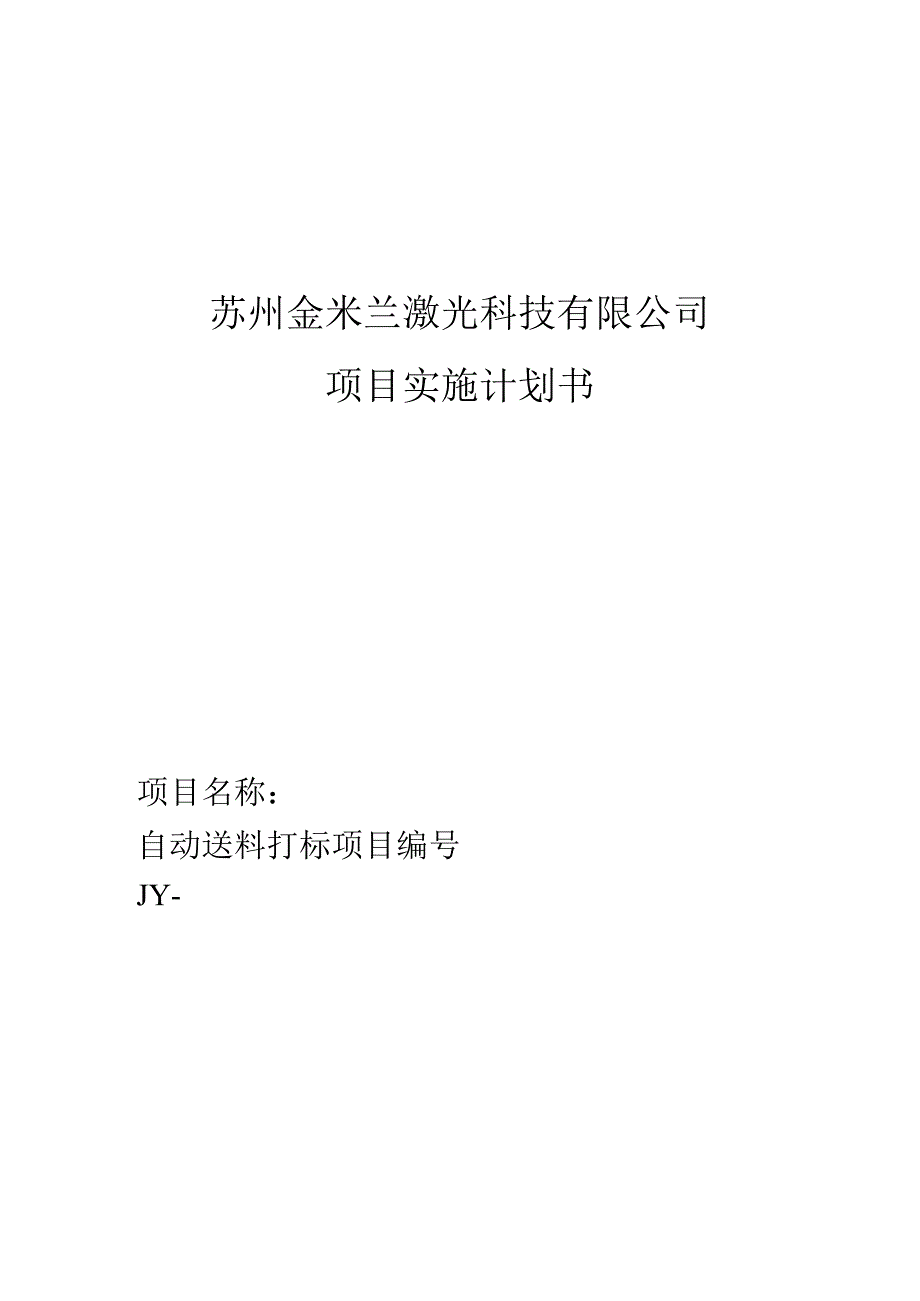

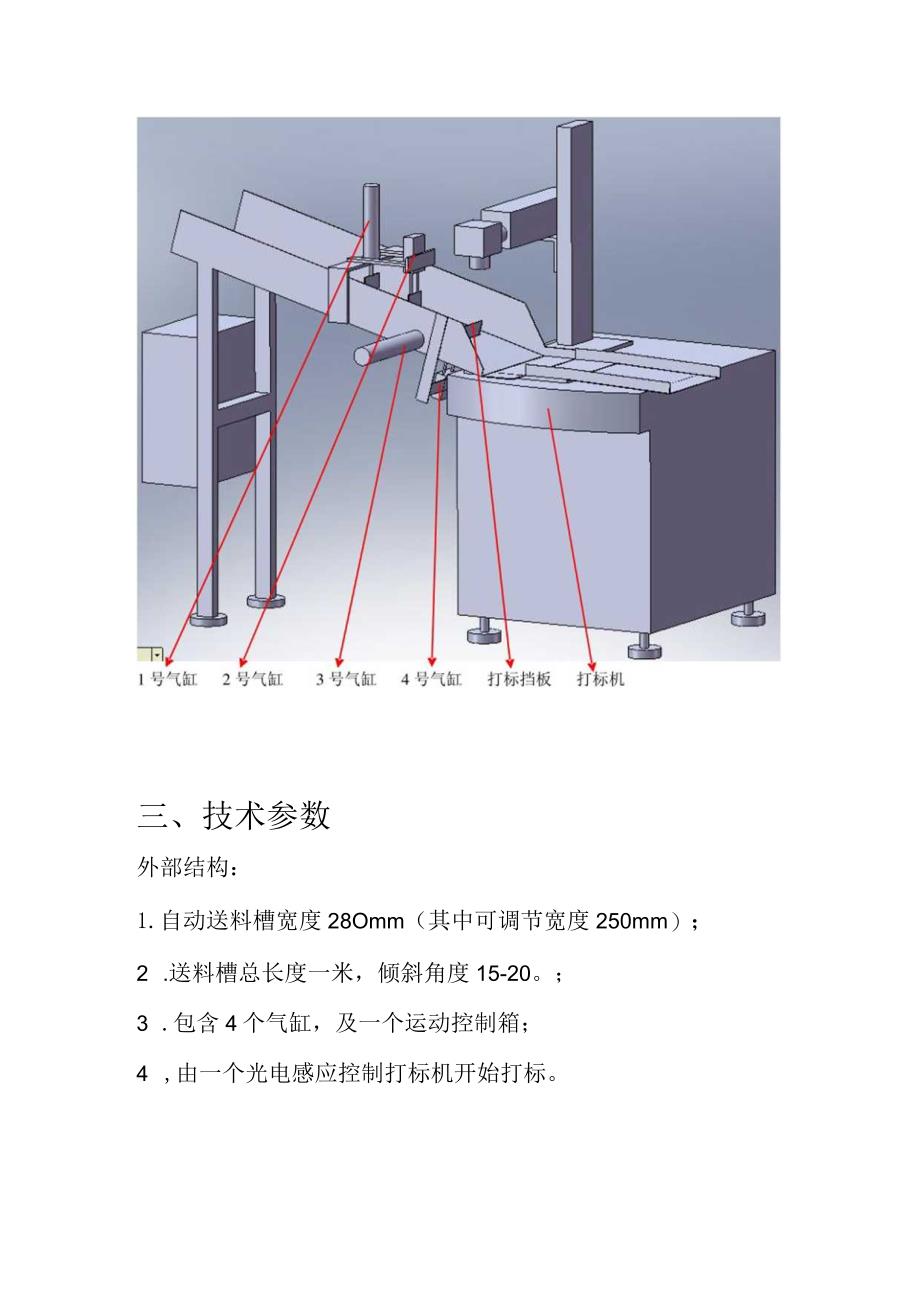

1、苏州金米兰激光科技有限公司项目实施计划书项目名称:自动送料打标项目编号JY-一、自动打标意义为满足客户现场自动化生产的需求,制作自动送料打标方案,该方案目的是节省人工,只要有一个工人定时给送料槽加工件就能完成自动打标。右图为客户现场自动加工机器。其工作原理为:每次放一个工件,放满一次能够加工至少半个小时。从而节约人力成本。二、自动送料结构工作原理:如上图所示,1号气缸和2号气缸联合起来,保证每次下料为1件。4号气缸上面安装有打标挡板,当工件到位后,3号气缸将工件推到最里侧,并保持夹紧,这时打标机开始动作打标,完成打标后,由控制器给一个信号给3,4号气缸,让3号气缸放松夹紧,同时4号气缸控制打标
2、挡板下降到槽面以下。让工件顺利滑下。等工件滑下后,4号气缸恢复向上顶,同时1,2号气缸控制下放一个工件。始终循环往复这一过程。三、技术参数外部结构:1.自动送料槽宽度28Omm(其中可调节宽度250mm);2 .送料槽总长度一米,倾斜角度15-20。;3 .包含4个气缸,及一个运动控制箱;4 ,由一个光电感应控制打标机开始打标。四、制作周期首先方案通过常州4S店认可,然后发给客户确认,确认完成后,开始制作。1 .送料槽镀金制作周期:共8天(包括绘制图纸及加工)2 .气缸及其他元器件购买(可以在镀金制作周期内完成)3 .装配调试:2天总计需要10个工作日完成所有部件的制作调试。4S店确认:客户确认:计划交付日期:张家港金米兰德龙机械有限公司贰零壹陆年捌月拾玖日
