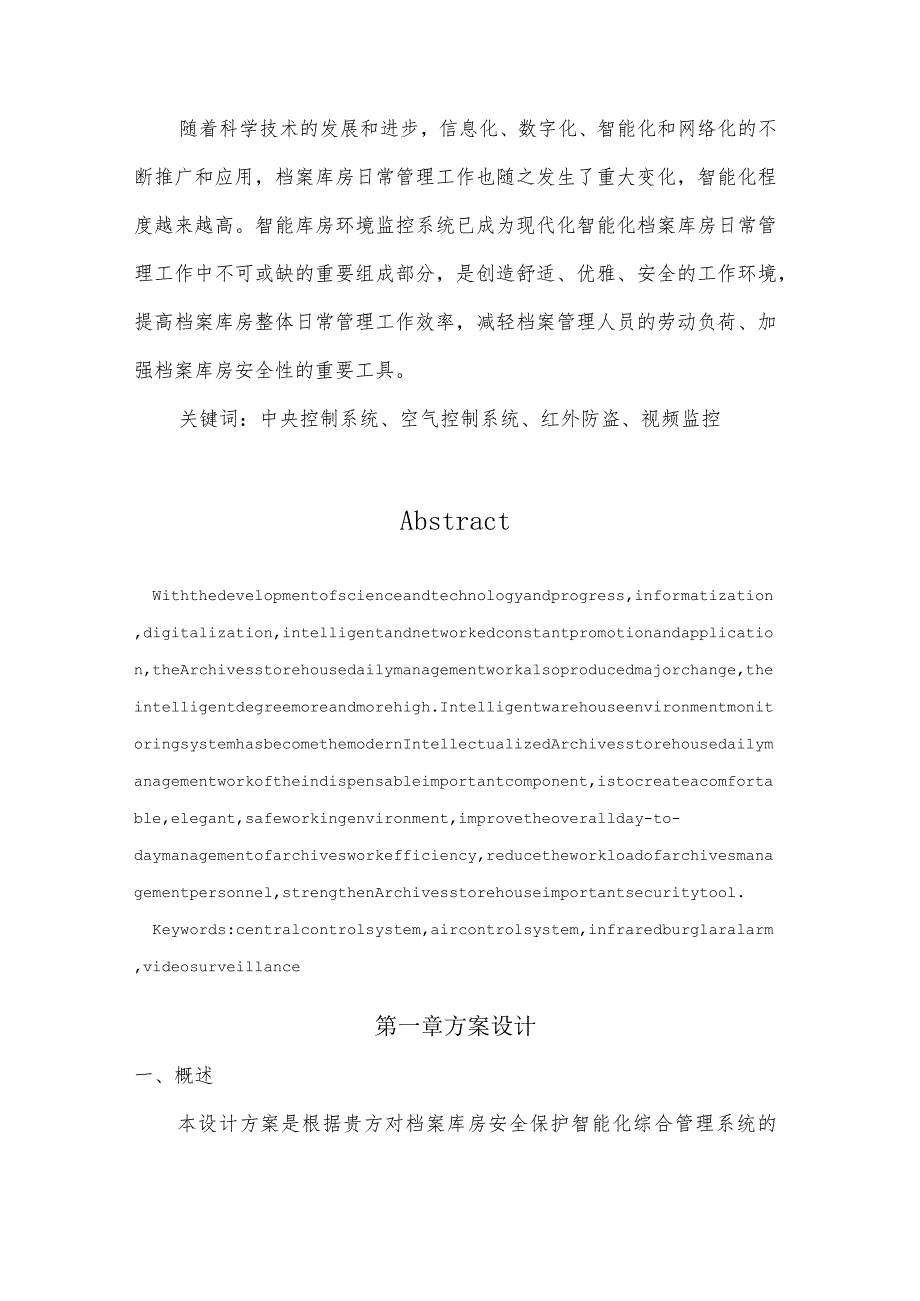

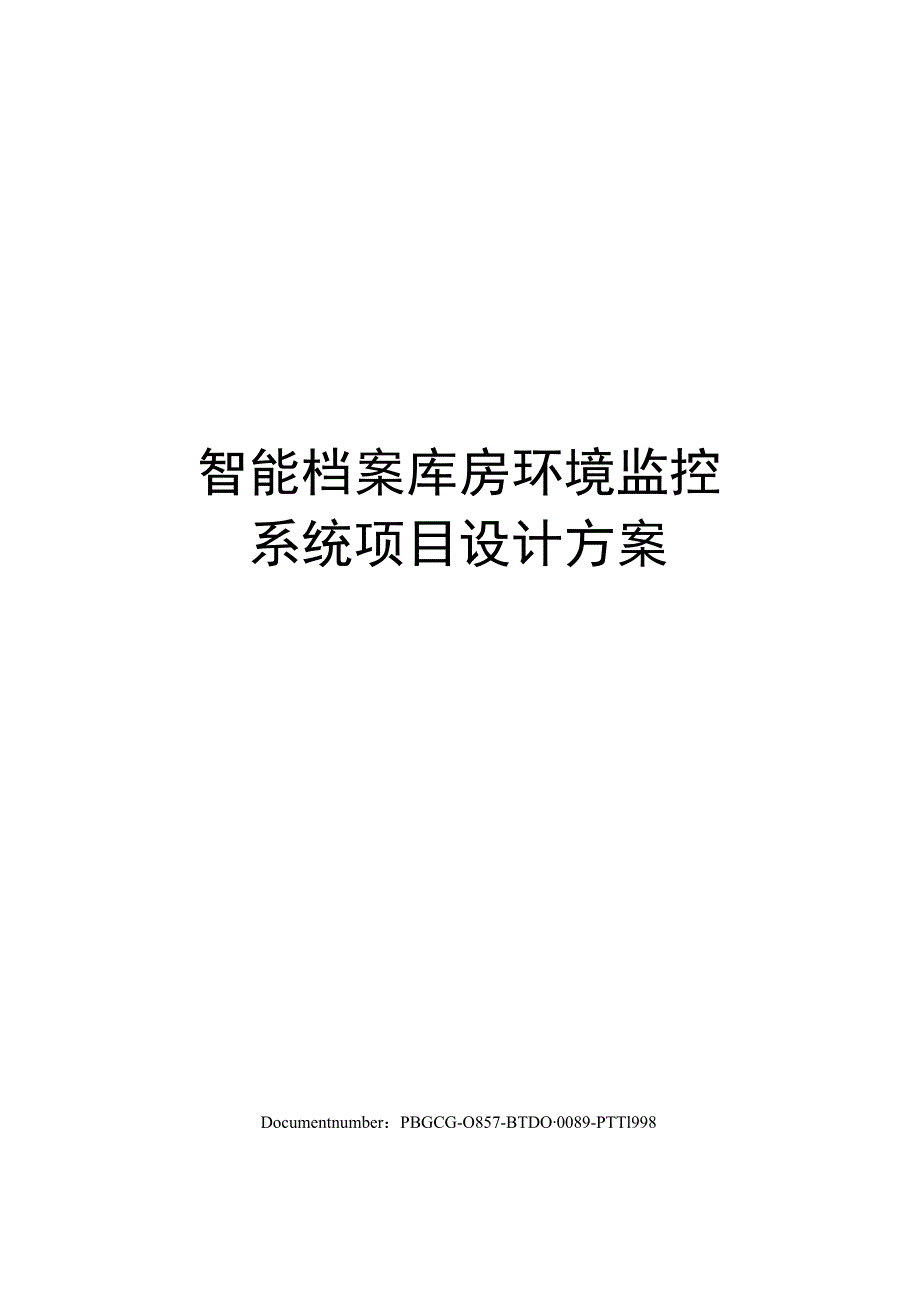

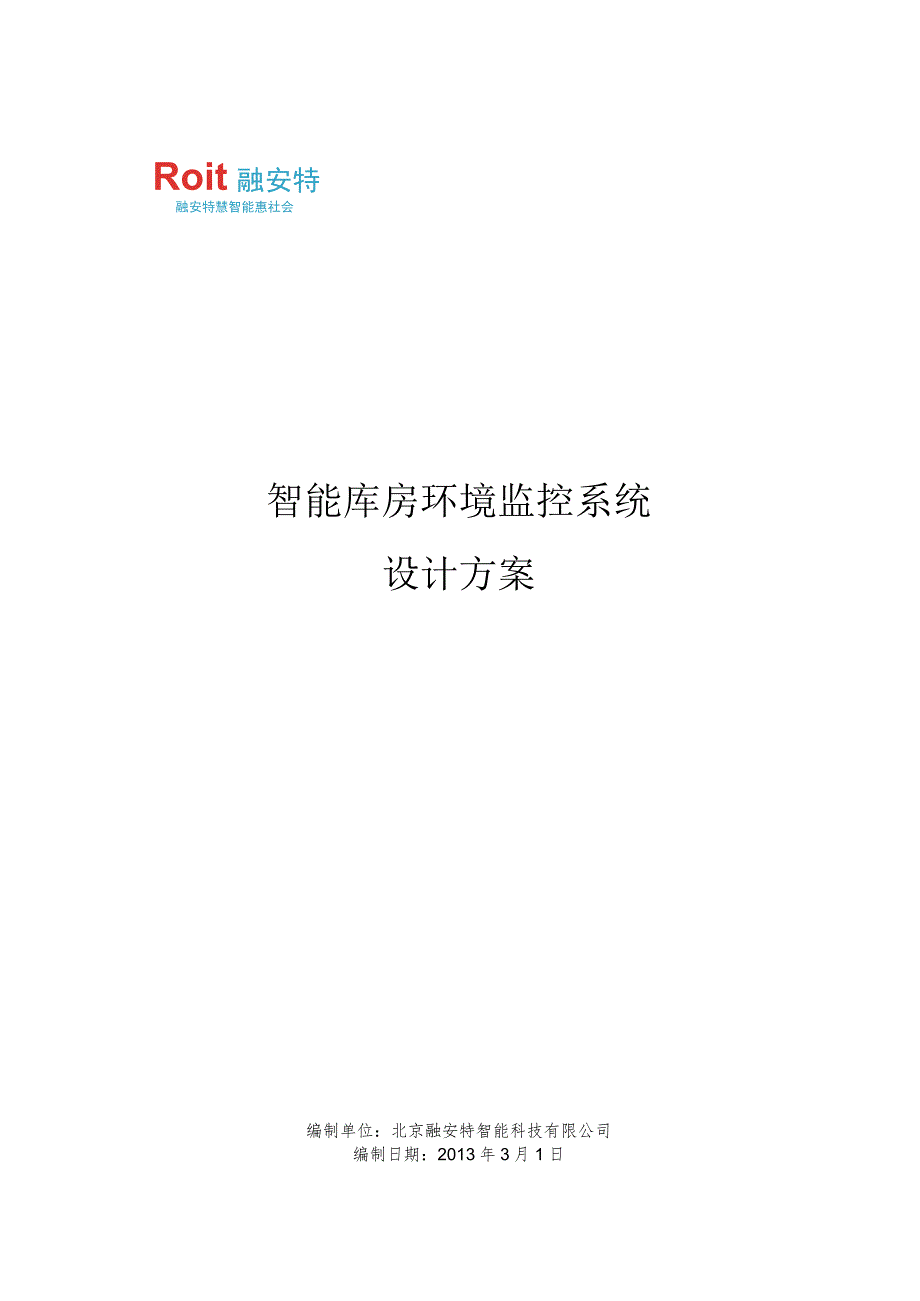

1、智能档案库房环境监控系统项目设计方案Documentnumber:PBGCG-O857-BTDO0089-PTTl998Roit融安特融安特慧智能惠社会智能库房环境监控系统设计方案编制单位:北京融安特智能科技有限公司编制日期:2013年3月1日随着科学技术的发展和进步,信息化、数字化、智能化和网络化的不断推广和应用,档案库房日常管理工作也随之发生了重大变化,智能化程度越来越高。智能库房环境监控系统已成为现代化智能化档案库房日常管理工作中不可或缺的重要组成部分,是创造舒适、优雅、安全的工作环境,提高档案库房整体日常管理工作效率,减轻档案管理人员的劳动负荷、加强档案库房安全性的重要工具。关键词:中

2、央控制系统、空气控制系统、红外防盗、视频监控AbstractWiththedevelopmentofscienceandtechnologyandprogress,informatization,digitalization,intelligentandnetworkedconstantpromotionandapplication,theArchivesstorehousedailymanagementworkalsoproducedmajorchange,theintelligentdegreemoreandmorehigh.Intelligentwarehouseenvironmentm

3、onitoringsystemhasbecomethemodernIntellectualizedArchivesstorehousedailymanagementworkoftheindispensableimportantcomponent,istocreateacomfortable,elegant,safeworkingenvironment,improvetheoverallday-to-daymanagementofarchivesworkefficiency,reducetheworkloadofarchivesmanagementpersonnel,strengthenArch

4、ivesstorehouseimportantsecuritytool.Keywords:centralcontrolsystem,aircontrolsystem,infraredburglaralarm,videosurveillance第一章方案设计一、概述本设计方案是根据贵方对档案库房安全保护智能化综合管理系统的基本技术要求,公司组织技术人员现场考察后根据库房的实际情况设计完成的,本设计方案按照国家特级档案室的技术要求设计。公司以“诚信、发展、求实、创新”的宗旨,一直致力于档案室智能管理系统的研发,按照可靠、先进、实用、经济的原则;严格按照档案安全保护的“八防”(防高温、防潮湿、防盗、

5、防火、防霉菌、防光、防尘、防虫等)要求;严格按照有关标准和大楼管理系统要求;主控系统按照计算机网络化、高集成原则;模块化结构设计;全自动智能化控制;按一级风险防范标准进行设计。为了提高系统可靠性,采用分散控制模式,系统由工控机和分控终端组成,每台分控终端是采用工业级微处理器设计的智能化单元,通过rs485同主控微机通讯,接受主控微机的指令,主控微机负责数据二次采集、数据处理、下达控制命令及打印报表。若今后系统需要扩充增加库房,只需增加分控终端及传感器。分散控制模式充分考虑容错、冗余设计,部分传感器、控制器的故障不影响系统的正常运行。在此预祝贵方档案库房智能化项目圆满成功!二、方案设计所遵循的规

6、范符合档案法的相关规定;符合档案法实施办法的相关规定;符合档案库房技术管理暂行规定的相关规定;符合计算机信息系统安全保护等级划分准则的有关规定。符合GB50198-94民用闭路监视电视系统工程技术规范的相关规定;符合安全防范工程程序与要求GA/T75-94的相关规定;符合安全防范系统验收规范GA308-2001的相关规定;所有计算机硬件系统均符合下述标准:电磁学规范FeCClassB或CISPR22ClassB三、方案设计的指导思想XXXXX系统工程”设计方案是按XXX提供的档案库房环境智能化管理需求,按现行的档案存储环境标准、工程质量评定标准、施工操作规程、国家档案协会的有关规定,再结合我公

7、司的施工能力、技术准备力量及多年智能库房环境监控系统工程的设计施工经验和本工程的具体情况进行编制的。设计方案一旦经甲方审核认可后,在项目开展过程中,我公司一定严格按照本设计方案执行。四、方案设计原则本设计方案具备数字化、网络化、智能化、一体化的典型特征,采用代表行业发展趋势、国际或国内通行的先进技术。根据国家档案法及档案法实施管理办法档案安全保护措施的要求,档案库房智能化管理系统实现了档案库房的智能化管理,系统以中央控制系统为中心,综合、集中了档案安全保护及管理措施的要求,对库房档案进行全方位、立体化集中统一保护、管理,实现了档案安全保护工作的网络化、智能化、人性化、科学化。成熟性本方案涉及的

8、各系统以实用为原则,采用成熟的并且经过实际验证的先进技术和产品。开放性本方案涉及的各系统采用开放的技术标准和国际标准的通讯协议,避免在系统互联时产生障碍。标准化本方案涉及的各系统的系统设计、系统性能等符合中国的有关标准化的要求。可扩展性本方案涉及的各系统的设计采用模块化设计,预留并开放多个功能控制模块,各系统投入运行后,允许用户根据工作要求,在有限范围内方便的增加/减少系统功能及控制模块,为系统的升级提供便利,最大限度的保护客户投资的保值增值。安全性本方案涉及的各系统完全满足系统运行的安全、系统使用中的人身安全以及系统信息传递安全等安全性要求。可靠性本方案项目各子系统间,无线、网络通讯必须具有

9、高可靠性,决不能出现单点故障。要对整个系统的库房布局、结构设计、设备选型、日常维护等各个方面进行高可靠性的设计和建设。在关键设备采用硬件备份、冗余等可靠性技术的基础上,采用相关的软件技术提供较强的管理机制、控制手段和事故监控与安全保密等技术措施提高控制系统的安全可靠性。高效、系统易用、互操作性本方案系统的基础平台成熟稳定可靠,能够提供不间断的服务,所选用的产品均具有很强的稳定性、差错处理能力和抗干扰能力。经济性在实现先进性、可靠性的前提下,本方案系统的配置设计以性能和价格的优化为目标,本系统设置除考虑建设时的一次性投资外,还充分考虑系统运行的运行成本,并使之达到经济化。可管理性本方案设计的整个

10、网络系统的设备和服务器的安全性、数据流量、性能等得到很好的监视和控制,并可以进行远程管理和故障诊断。五、智能库房环境监控系统设计项目(一)简介本方案设计采用档案库房环境智能化管理解决方案,将档案库房中央控制系统、档案库房温湿度控制系统、档案库房环境空气控制系统、档案库房红外防盗控制系统、档案库房视频监控系统融合在一起,组成全新的智能库房环境监控系统。各系统配置如下:1)档案库房中央控制系统a、 工业控制微机b、 1.ED显示屏c、 无线综合智能控制器d、 豪华工业控制平台(普通钢制控制台)6、光隔RS-4852)档案库房空气控制系统a、 无线智能环境传感器b、 无线智能温度控制器c、 无线智能

11、控制模块d、 恒湿消毒净化一体机e、 除湿消毒净化一体机f、 加湿消毒净化一体机g、 无线除湿机h、 无线加湿机i、 无线臭氧消毒机j、 无线负离子空气净化器(二)功能概述智能库房环境监控系统具有恒温恒湿自动调节,空气消毒灭菌自动化控制、空气净化自动化控制、智能红外线防盗、红外线视频监控、智能门禁管理、短信实时报警、LED自动显示实时库房温湿度数据等功能,系统设备由综合控制系统软件、无线智能控制器、无线智能环境传感器和恒湿消毒净化一体机、红外线传感器、红外线视频监控、门禁、短信报警模块、LED,打印机等外围设备组成。无线智能控制器负责实时采集各库房内的温度、湿度、报警信息等数据,将数据通过工业

12、级窄带无线通信技术上传到工业控制微机,并接收控制微机下达的各种控制指令,通过控制空调、恒湿消毒净化一体机等外围设备,实现对各库房内的温度、湿度、消毒、净化的自动调控,温湿度数据可以通过大屏幕LED实时显示;通过对红外传感器的报警信息的实时处理,利用红外视频监控和门禁系统实现实时安全管理,报警信息可以直接以手机短信的方式发送。温湿度和报警信息的历史数据可以查询和打印输出(三)系统结构图远程服务端中央控制层安防管理端高清红外摄像头短信/语音报警器声光报警器数字录像机其他空气质量传感器无干制器无饯智能环境传感器空调红外探测器空调:漏水传感需传感控制层终端工作设备层六、智能库房环境监控系统设计说明(一

13、)档案库房中央控制系统中央控制室位于贵方档案中心XXX层,中央控制系统由研祥工业计算机、豪华自动升降控制平台、智能控制器、UPS(选配)、LED显示屏(选配)等设备组成,中央控制室是档案中心受参观的重要位置,方案设计充分体现科技性、美观性;整体布局设计合理化、空间利用充分化、功能使用人性化,确保档案人员使用便捷,提高工作效率;中央控制系统设计采用最新的无线数据传输技术,确保设备安装后不会过早淘汰、安装时不会大面积改动客户墙面结构,避免了因布线而造成不必要的麻烦。(二)档案库房空气控制系统根据贵方实际需求及无线智能环境传感器技术参数条件,设计XX部无线智能环境传感器(约30-40才一部)安装XX

14、路温度遥测点、XX路湿度遥测点、XX路空气质量遥测点,每层档案库房设计1台无线智能控制器,控制XX台空调设备、XX台除湿机设备、XX台加湿机设备、XX台恒湿消毒净化一体机设备、XX台除湿消毒净化一体机设备、XX台加湿消毒净化一体机设备、XX部红外探测器。(可根据客户要求控制其他档案库房设备)1.恒湿消毒净化一体机根据贵方实际需求,为贵方设计采用具有除湿量为120L/D、加湿量为7KG、光氢离子消毒、负离子净化功能的恒湿消毒净化一体机(设备数量依据库房面积及格局配备),恒湿消毒净化一体机通过无线智能控制器与中央控制系统进行数据传输,实现智能联动。恒湿消毒净化一体机设备内部同样配备无线智能环境传感

15、器检测模块,与库房其他位置无线智能环境传感器检测数据同时上传至中央控制系统,系统软件自动进行比对并控制设备工作(不受无线智能环境传感器距离影响),真正使库房内部温度、湿度、空气的管理自动化、质量平衡化。超大容量的内置水箱,采用外接补水/排水方式更加便捷。2.无线智能控制器无线智能控制器系我公司自主开发的弱电智能控制产品,运用单片微电脑控制技术,软、硬件冗余和容错设计,LCD中文显示控制系统,功能模块化设计。具备远程监控系统,全新的设计使设备结构更为合理,实现了多功能设备的小型化。避免了直接控制强电开关而对恒湿消毒净化一体机造成的损伤。延长了设备的使用寿命。七、本设计方案主要设备清单八、系统主要设备介绍1.豪华自动控制平台产品型号:S6.外观造型美观大方带机械锁保护的机柜门.采用抗震措施,确保设备在特殊环境中运行正常2.工业计算机产品型号:EVOCIPC-810ECPU:E5300双核,硬盘:500G,内存:2G.外观造型经典、结构形式可靠.特殊的抗震措施,保证机器在恶劣的工业环境中正常运行3.无线综合智能控制器带锁保护的安全门无线综合智能控制器采用无线总线控制技术,其无线通信特性如下:1 .最大发射功率为17dbm(50mW)o2 .无
