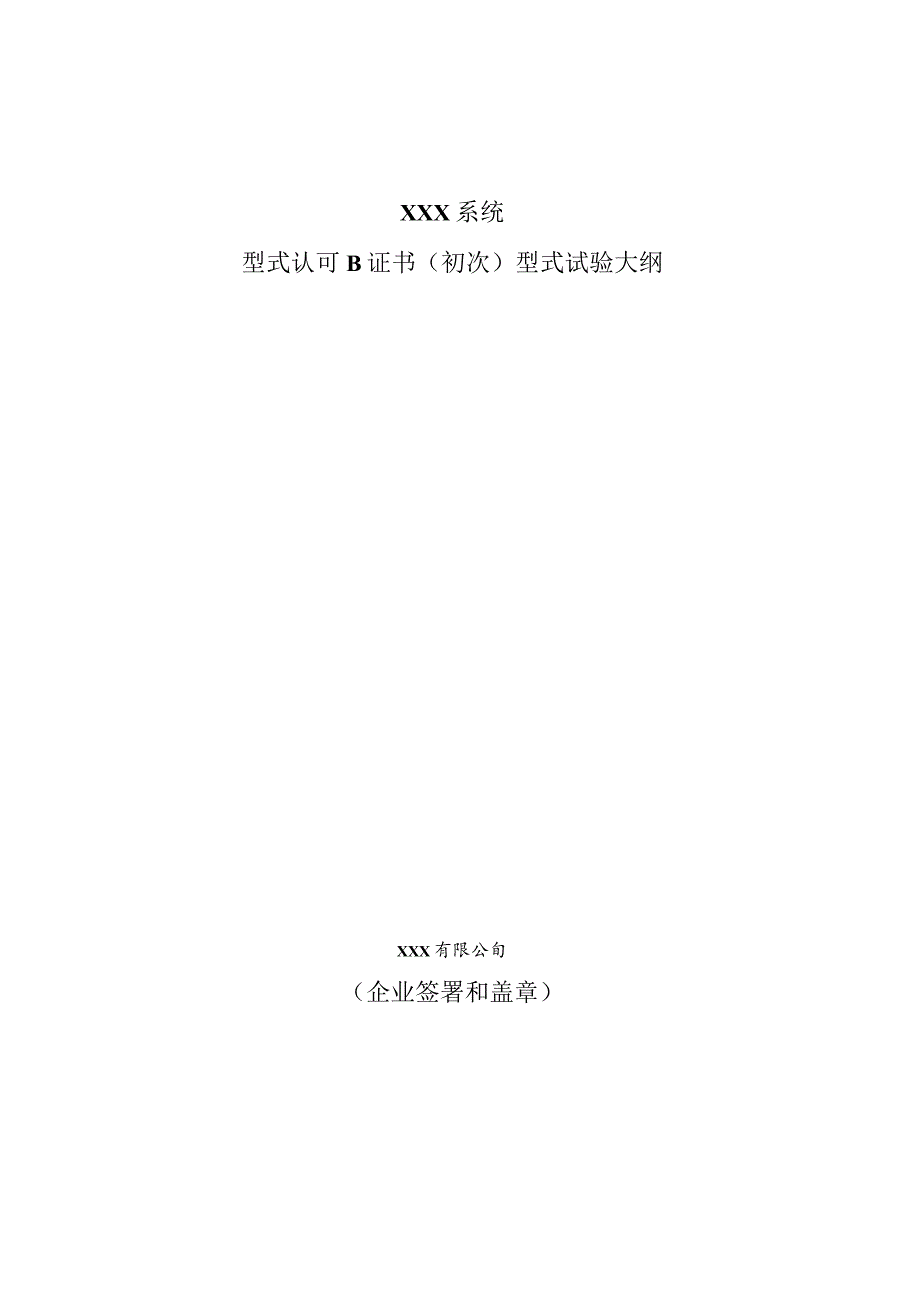

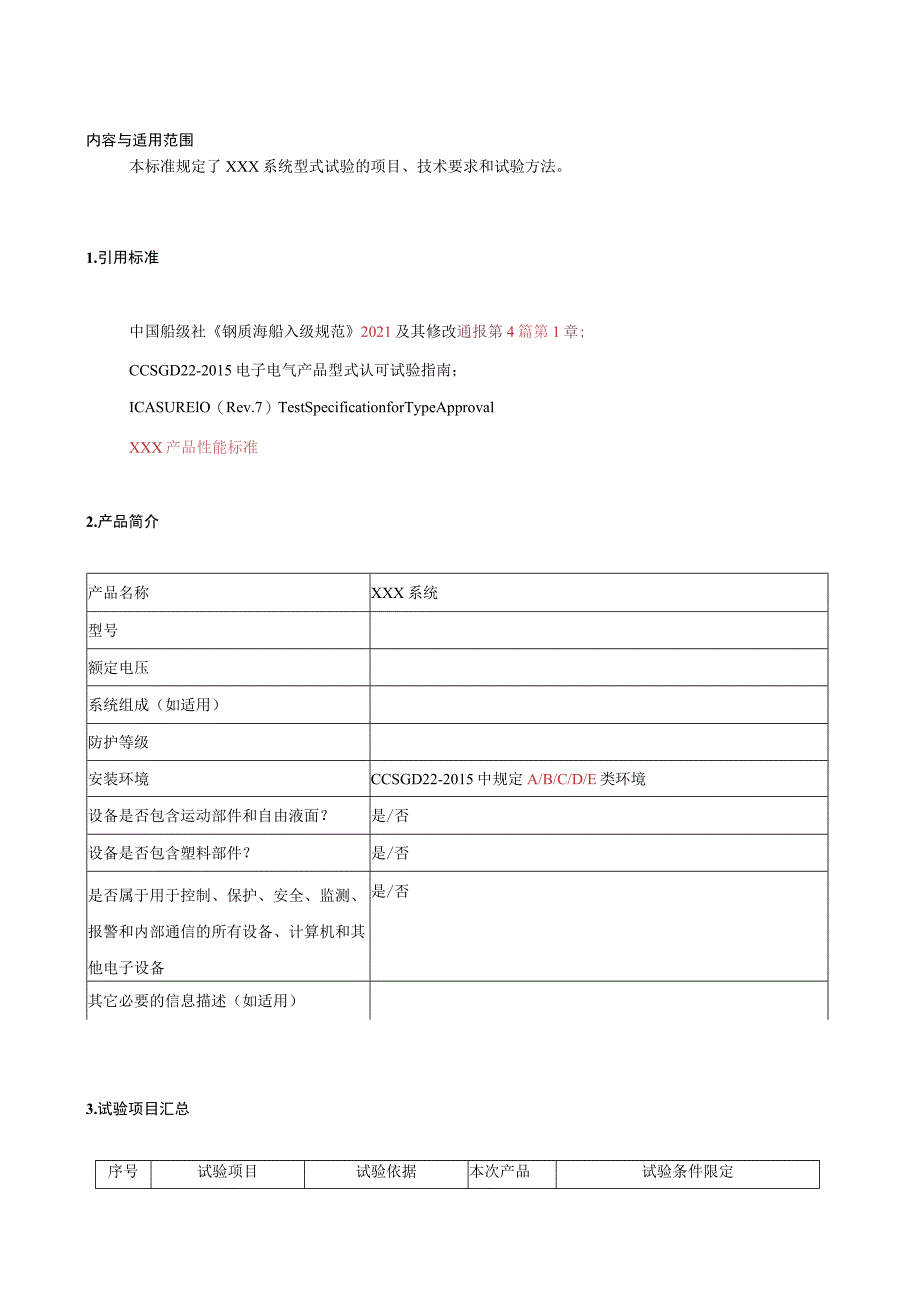

1、XXX系统型式认可B证书（初次）型式试验大纲XXX有限公旬（企业签署和盖章）内容与适用范围本标准规定了XXX系统型式试验的项目、技术要求和试验方法。1.引用标准中国船级社钢质海船入级规范2021及其修改通报第4篇第1章;CCSGD22-2015电子电气产品型式认可试验指南；ICASURElO（Rev.7）TestSpecificationforTypeApprovalXXX产品性能标准2.产品简介产品名称XXX系统型号额定电压系统组成（如适用）防护等级安装环境CCSGD22-2015中规定A/B/C/D/E类环境设备是否包含运动部件和自由液面？是/否设备是否包含塑料部件？是/否是否属于用于控制

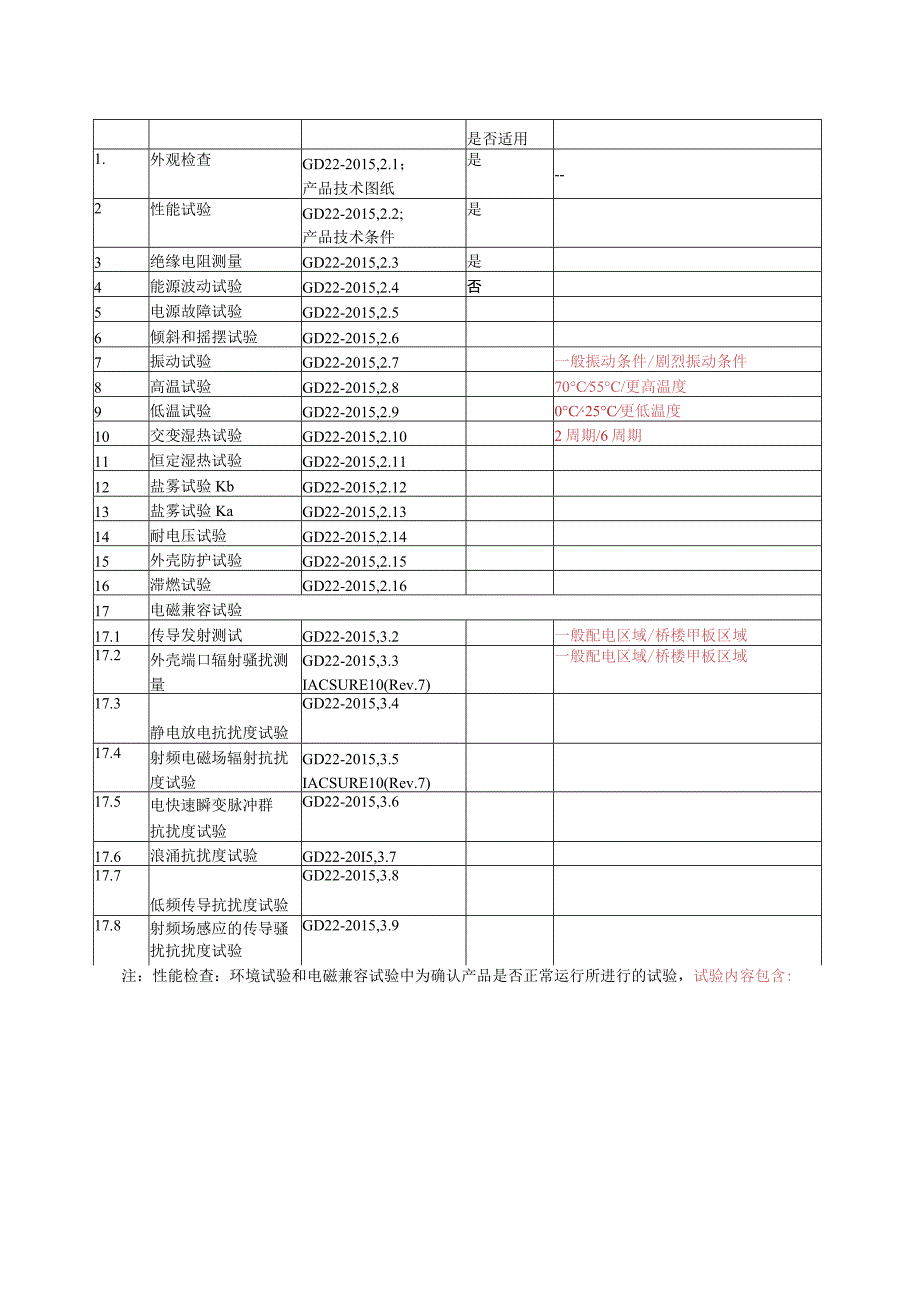

2、、保护、安全、监测、报警和内部通信的所有设备、计算机和其他电子设备是/否其它必要的信息描述（如适用）3.试验项目汇总序号试验项目试验依据本次产品试验条件限定是否适用1.外观检查GD22-2015,2.1；产品技术图纸是-2性能试验GD22-2015,2.2;产品技术条件是3绝缘电阻测量GD22-2015,2.3是4能源波动试验GD22-2015,2.4否5电源故障试验GD22-2015,2.56倾斜和摇摆试验GD22-2015,2.67振动试验GD22-2015,2.7一般振动条件/剧烈振动条件8高温试验GD22-2015,2.870C55C/更高温度9低温试验GD22-2015,2.90C2
3、5C更低温度10交变湿热试验GD22-2015,2.102周期/6周期11恒定湿热试验GD22-2015,2.1112盐雾试验KbGD22-2015,2.1213盐雾试验KaGD22-2015,2.1314耐电压试验GD22-2015,2.1415外壳防护试验GD22-2015,2.1516滞燃试验GD22-2015,2.1617电磁兼容试验17.1传导发射测试GD22-2015,3.2一般配电区域/桥楼甲板区域17.2外壳端口辐射骚扰测量GD22-2015,3.3IACSURE10(Rev.7)一般配电区域/桥楼甲板区域17.3静电放电抗扰度试验GD22-2015,3.417.4射频电磁场辐
4、射抗扰度试验GD22-2015,3.5IACSURE10(Rev.7)17.5电快速瞬变脉冲群抗扰度试验GD22-2015,3.617.6浪涌抗扰度试验GD22-20I5,3.717.7低频传导抗扰度试验GD22-2015,3.817.8射频场感应的传导骚扰抗扰度试验GD22-2015,3.9注：性能检查：环境试验和电磁兼容试验中为确认产品是否正常运行所进行的试验，试验内容包含:4.环境试验项目、技术要求和试验方法4.1 外观检查测试项目外观检查测试依据中国船级社GD22-2015,2.1产品技术要求、图纸试验方法目视检查试验结果要求应符合：(1)CCS规范的有关规定;(2)制造厂制定的技术条
5、件；(3)有关设备标准：(4)图纸及设计资料。备注4.2 性能试验测试依据中国船级社GD22-2015,2.2;产品技术要求；产品相关标准试验方法试验结果要求备注4.3 绝缘电阻测量测试依据中国船级社GD22-2015,2.3试验方法(1)应在所有相与地(机壳)之间测量绝缘电阻。如适用时，还应在各相之间测量绝缘电阻。(2)某些部件，例如滤波器、浪涌抑制器等在进行该项测量时可以将其断开。测试电压应符合下列规定：a.用于控制、保护、安全、监测、报警和内部通信的所有设备、计算机和其他电子设备如表(1)的规定：额定工作电源(V)直流测试电压(V)652U,最小为24V。65500b.其他电气设备，如表
6、（2）的规定：额定工作电源（V）直流测试电压（V）Un2502XUn或250250Un100O500100O6510010其他电气设备，按该设备标准规定。备注4.4 能源波动引用标中国船级社GD22-2015,2.4准前置条件电压稳态波动（）+ 10电压周期性波动（）5纹波电压（）10注：纹波电压（%）,系指以百分数表示的纹波电压幅值对设备直流额定 工作电压之比,即图1.2.1中的（UmaX- Umin） / Udc %。纹波电压试验仅适用于交流经整流的直流电源供电的设备。直流电源波动表交流电源波动表组合编号电压稳态波（）频率稳态波动（）1+6+52+6-53-10-54-10+5电压瞬态波动
7、（）恢复时间1.5s频率瞬态波动（）恢复时间5s5+20+106-20-10蓄电池电源波动，情况电压波动（）充电期间接于蓄电池的设备+30-25充电期间不接于蓄电池的设备+20-25液杵/气动源波动控制压力波动I+20%-20%（1）用于控制、保护、安全、监测、报警和内部通信的所有设备、计算机以及其他电子设备：受试设备应按表（1）中的14组合、表（2）、表（3）和表（4）中适用的规定，在每种波动（或试验方法波动组合）情况下，各运行15mine此外，受试设备还应按表（1）中56组合的规定，各进行3次瞬态电压和频率波动试验。（2）其他电气设备受试设备应按表（1）中的14组合、表（2）和表（3）中适
8、用的规定，在每种波动情况下各运行15min。（1）电机和变压器：在试验期间应能可靠工作，试验后应能正常工作；试验结果要求除电机和变压器以外的电气电子设备：在试验期间和试验后，除表（1）中56组合瞬态波动试验应达到第1章规定的性能判据B的要乘以外,其他M项试胎均应i大至附1：能判据A的蓼乘C备注4.5 能源波动测试依据中国船级社GD22-2015,2.5试验方法对电气、电子部件，试验应在额定工作电压和频率(交流设备)运行的情况下进行；对液压、气动部件，试验应在额定控制压力运行的情况下进行：5min内切断能源3次；-每次切断时间30so注：若受试设备需要较长的起动时间(例如依序导入)，试验时间可大
9、于5分钟。对于要求导入的设备，应在导入期进行一次附加的能源切断。试验结果要求在试验过程中和试验后，其性能检查结果应达到性能判据C的要求。备注4.6 倾斜和摇摆试验测试依据中国船级社GD22-2015,2.6试验方法(1)在试验期间，受试设备在额定工作电压和频率(交流设备)下工作；(2)前、后、左、右四个方向各倾斜22.5o对于在实际情况下不会出现四个方向22.5倾斜的设备，例如发电机等，可根据实际情况确定；(3)前后、左右二个水平轴向22.5摇摆，一个位置转到另一位置的时间为10s,试验持续时间为I5min;(4)在液化气体船和危险化学品船上，当船舶最大横倾达30时，应急电源仍能保持工作。试验
10、结果要求(1)将受试设备按实际使用状态安装在倾斜和摇摆试验设备上，并通电工作。(2)将受试设备按前、后、左、右四个方向各倾斜22.5,每一位置的试验时间应能充分评估设备的特性，但一般应不少于15mino(3)受试设备应按前后、左右二个水平轴向22.5进行摇摆试验，一个位置转到另一位置的时间为10s,试验持续时间不少于15miio备注4.7 振动试验测试依据中国船级社GD22-2015,2.7试验条件安装位置频率(Hz)振幅(mm)加速度(ms2)一般振动条件2（+3/0）-13.21.0-13.2-100-6.9（或0.7g）剧烈振动条件(如柴油机、空压机及其他类似环境)2（+30）251.6
11、-25-100-39（或4.0g）很特殊的振动条件，例如柴油机的燃油喷射系统或排气管上。对于高于上述所规定振动条件的设备，应按商定的振动条件、频率范围和持续时间进行振动试验40Hz-2000Hz,加速度98m/s2（或10.0g）；温度为600eC试验方法(1)将受试设备按实际使用状态安装在振动台上，并通电工作。(2)按表273(2)规定的频率范围和振幅，以不超过1octmin扫频速率扫描，检查有无共振现象。(3)如无明显共振点，则应在30HZ下作90min耐振试验。(4)在每一记录到的放大率Q22的共振频率上作90min耐振试验。如测得的几个共振频率较为接近，则可采用扫频试验来替代离散频率试
12、验，持续时间为120min。扫频频率可限制在临界频率的0.81.2倍之间。注：临界频率是受试设备可能出现下列状况的频率：一故障和/或性能降低；一机械共振和/或其他现象发生，例如设备咯咯作响。(5)试验中，可允许采取避除危险频率或减小Q值的措施，但应重新进行共振检查和耐振试验。(6)试验应在3个互相垂直的轴线上进行。(7)其他详见IEC60068-2-6出版物规定。试聪结果尊求在试聪过程中寻试诗名应于异常和寻福现蒙,试喊后应能正常丁作C备注4.8 高温试验测试依据中国船级社GD22-2015,2.8试验方法(1)将受试设备放入温度为室温的试验箱的有效工作空间内，通电工作，然后将箱温升高至552/
13、702下保持16h；(2)在试验温度的最后Ih内进行功能试验。(3)在恢复后进行性能试验。(4)其他详见IEC60068-2-2出版物规定。试验结果要求试验结果应符合设备标准(技术条件)的有关规定。备注4.9 低温试验测试依据中国船级社GD22-2015,2.9试验方法(1)试验前应按4.3的有关规定测量受试设备的绝缘电阻。(2)将受试设备放入温度为室温的试验箱的有效工作空间内，将箱温降至试验温度：,并保持这一温度2h。若设备自带加热设备则可投入使用。(3)在试验的后Ih内，在试验温度下进行功能试验(散热设备可不进行该项试验)，试验期间除进行功能试验外，设备不通电工作。(4)在试验温度的最后Ih内，进行功能试验。(5)在恢复后测量绝缘电阻和进行性能试验。(6)其他详见IEC60068-2-1出版物规定。(非散热设备：IEC60068-2-1出版物，试验Ab；散热设备：IEC60068-2-1出版物，
