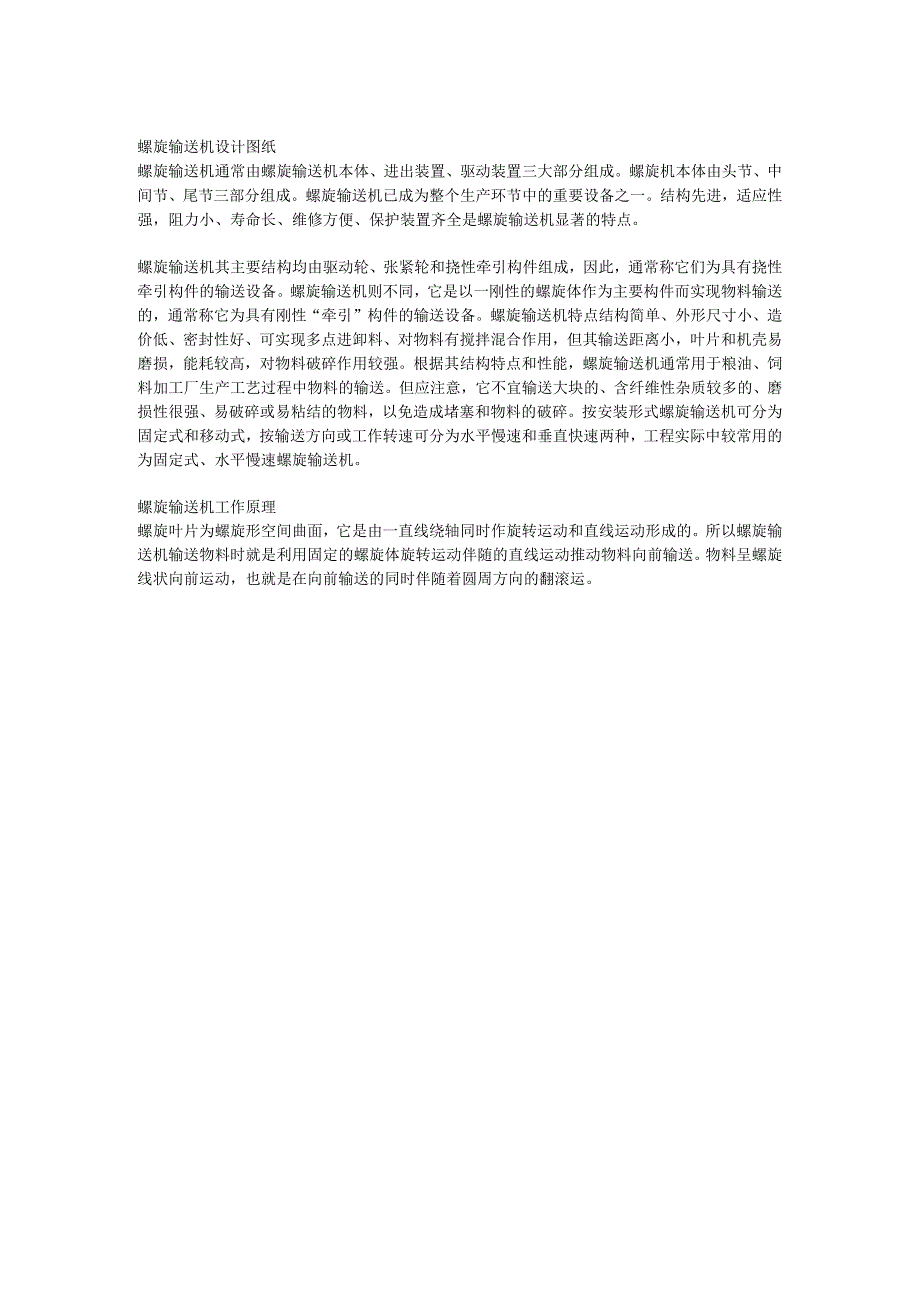

螺旋输送机设计图纸.docx_第1页
第1页 / 共1页
亲,该文档总共1页,全部预览完了,如果喜欢就下载吧!
资源描述

《螺旋输送机设计图纸.docx》由会员分享,可在线阅读,更多相关《螺旋输送机设计图纸.docx(1页珍藏版)》请在第壹文秘上搜索。

1、螺旋输送机设计图纸螺旋输送机通常由螺旋输送机本体、进出装置、驱动装置三大部分组成。螺旋机本体由头节、中间节、尾节三部分组成。螺旋输送机已成为整个生产环节中的重要设备之一。结构先进,适应性强,阻力小、寿命长、维修方便、保护装置齐全是螺旋输送机显著的特点。螺旋输送机其主要结构均由驱动轮、张紧轮和挠性牵引构件组成,因此,通常称它们为具有挠性牵引构件的输送设备。螺旋输送机则不同,它是以一刚性的螺旋体作为主要构件而实现物料输送的,通常称它为具有刚性“牵引”构件的输送设备。螺旋输送机特点结构简单、外形尺寸小、造价低、密封性好、可实现多点进卸料、对物料有搅拌混合作用,但其输送距离小,叶片和机壳易磨损,能耗较

2、高,对物料破碎作用较强。根据其结构特点和性能,螺旋输送机通常用于粮油、饲料加工厂生产工艺过程中物料的输送。但应注意,它不宜输送大块的、含纤维性杂质较多的、磨损性很强、易破碎或易粘结的物料,以免造成堵塞和物料的破碎。按安装形式螺旋输送机可分为固定式和移动式,按输送方向或工作转速可分为水平慢速和垂直快速两种,工程实际中较常用的为固定式、水平慢速螺旋输送机。螺旋输送机工作原理螺旋叶片为螺旋形空间曲面,它是由一直线绕轴同时作旋转运动和直线运动形成的。所以螺旋输送机输送物料时就是利用固定的螺旋体旋转运动伴随的直线运动推动物料向前输送。物料呈螺旋线状向前运动,也就是在向前输送的同时伴随着圆周方向的翻滚运。
