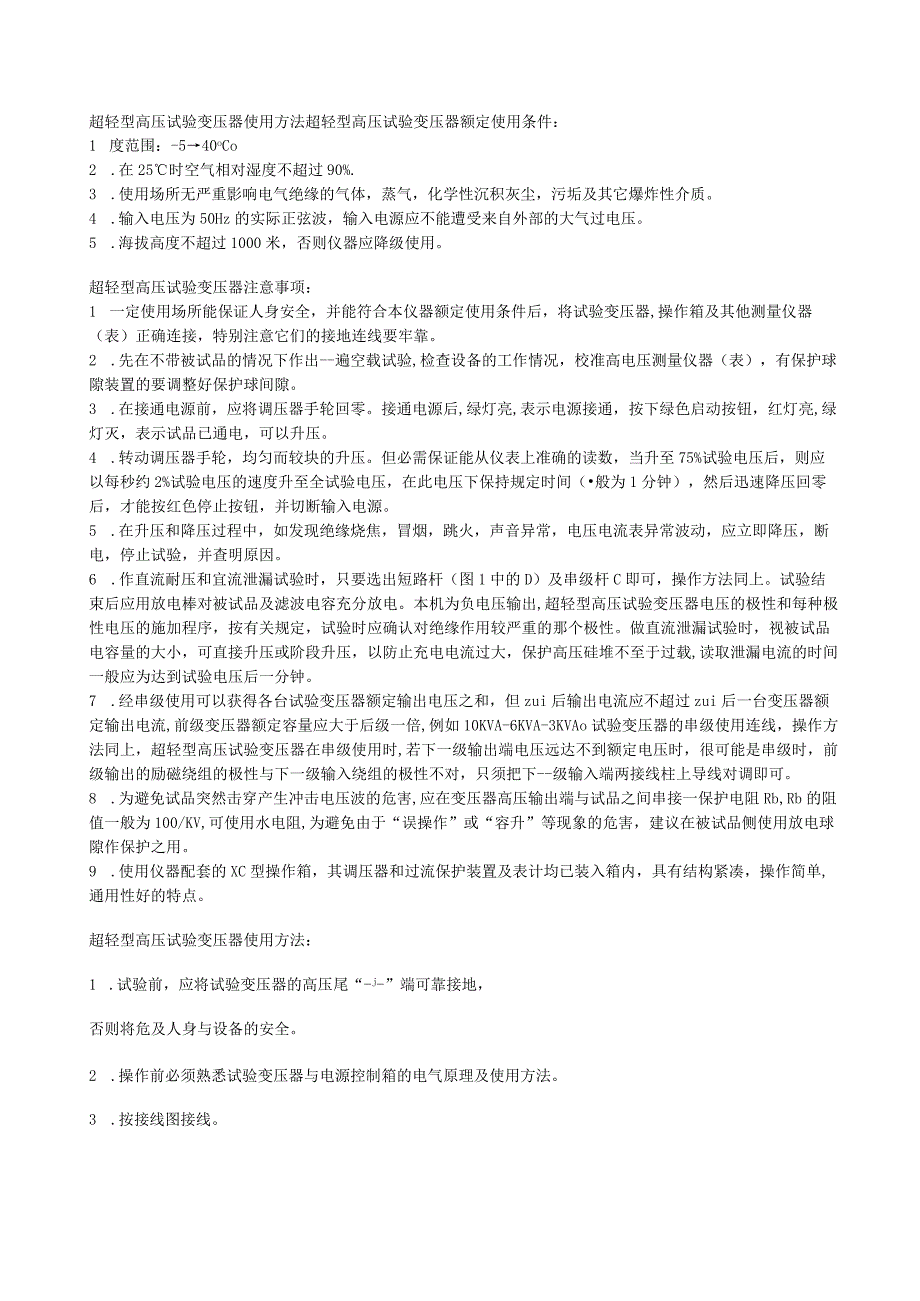

1、超轻型高压试验变压器使用方法超轻型高压试验变压器额定使用条件：1 度范围：-540oCo2 .在25时空气相对湿度不超过90%.3 .使用场所无严重影响电气绝缘的气体，蒸气，化学性沉积灰尘，污垢及其它爆炸性介质。4 .输入电压为50Hz的实际正弦波，输入电源应不能遭受来自外部的大气过电压。5 .海拔高度不超过1000米，否则仪器应降级使用。超轻型高压试验变压器注意事项：1 一定使用场所能保证人身安全，并能符合本仪器额定使用条件后，将试验变压器,操作箱及其他测量仪器（表）正确连接，特别注意它们的接地连线要牢靠。2 .先在不带被试品的情况下作出-遍空载试验,检查设备的工作情况，校准高电压测量仪器（
2、表），有保护球隙装置的要调整好保护球间隙。3 .在接通电源前，应将调压器手轮回零。接通电源后,绿灯亮,表示电源接通，按下绿色启动按钮，红灯亮,绿灯灭，表示试品已通电，可以升压。4 .转动调压器手轮，均匀而较块的升压。但必需保证能从仪表上准确的读数，当升至75%试验电压后，则应以每秒约2%试验电压的速度升至全试验电压，在此电压下保持规定时间（般为1分钟），然后迅速降压回零后，才能按红色停止按钮，并切断输入电源。5 .在升压和降压过程中，如发现绝缘烧焦，冒烟，跳火，声音异常，电压电流表异常波动，应立即降压，断电，停止试验，并查明原因。6 .作直流耐压和宜流泄漏试验时，只要选出短路杆（图1中的D）及
3、串级杆C即可，操作方法同上。试验结束后应用放电棒对被试品及滤波电容充分放电。本机为负电压输出,超轻型高压试验变压器电压的极性和每种极性电压的施加程序，按有关规定，试验时应确认对绝缘作用较严重的那个极性。做直流泄漏试验时，视被试品电容量的大小，可直接升压或阶段升压，以防止充电电流过大，保护高压硅堆不至于过载,读取泄漏电流的时间一般应为达到试验电压后一分钟。7 .经串级使用可以获得各台试验变压器额定输出电压之和，但zui后输出电流应不超过zui后一台变压器额定输出电流,前级变压器额定容量应大于后级一倍,例如10KVA-6KVA-3KVAo试验变压器的串级使用连线，操作方法同上，超轻型高压试验变压器

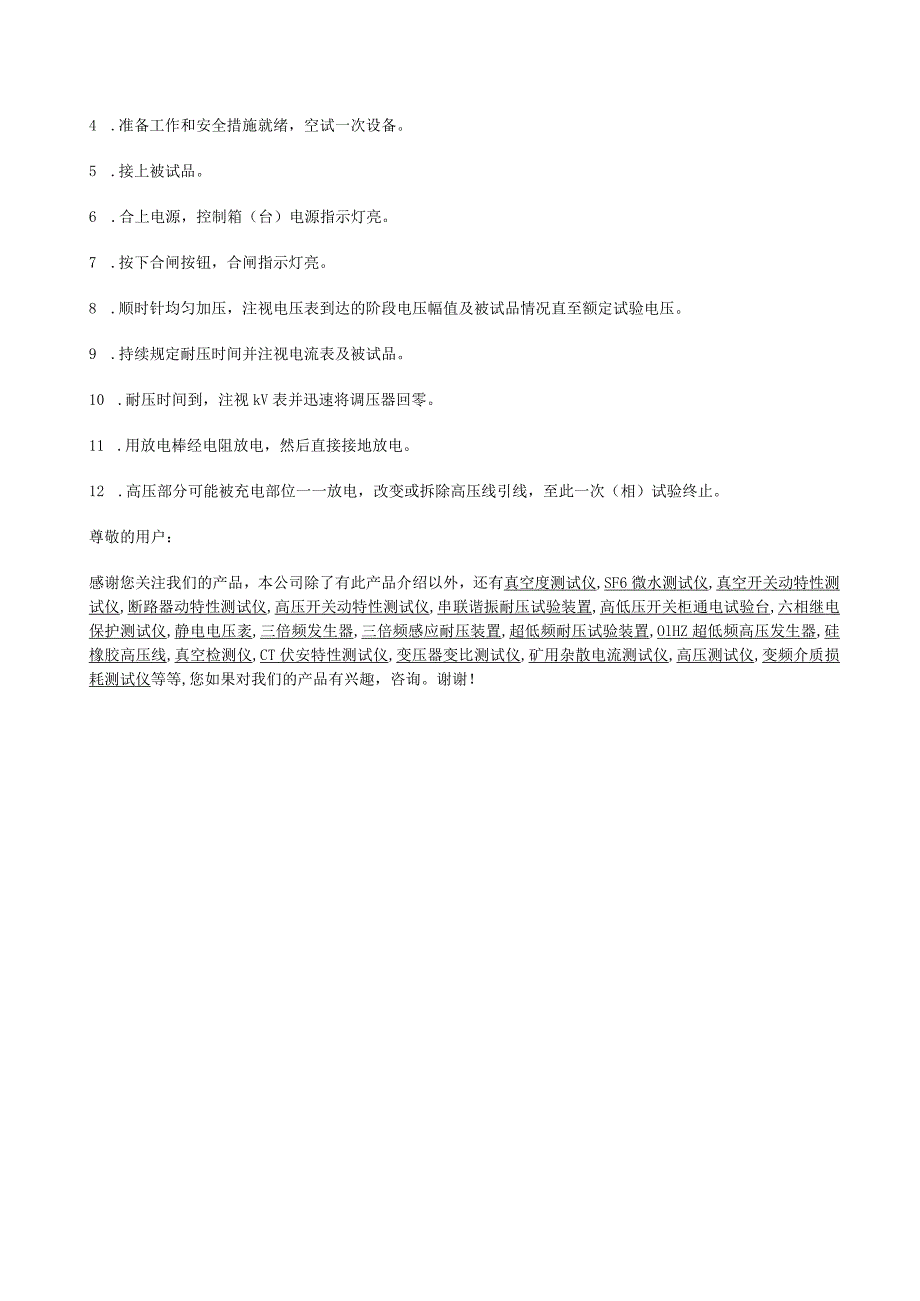

4、在串级使用时,若下一级输出端电压远达不到额定电压时，很可能是串级时，前级输出的励磁绕组的极性与下一级输入绕组的极性不对，只须把下-级输入端两接线柱上导线对调即可。8 .为避免试品突然击穿产生冲击电压波的危害,应在变压器高压输出端与试品之间串接一保护电阻Rb,Rb的阻值一般为100/KV,可使用水电阻,为避免由于“误操作”或“容升”等现象的危害，建议在被试品侧使用放电球隙作保护之用。9 .使用仪器配套的XC型操作箱，其调压器和过流保护装置及表计均已装入箱内，具有结构紧凑，操作简单,通用性好的特点。超轻型高压试验变压器使用方法：1 .试验前，应将试验变压器的高压尾“-j-”端可靠接地，否则将危及人
5、身与设备的安全。2 .操作前必须熟悉试验变压器与电源控制箱的电气原理及使用方法。3 .按接线图接线。4 .准备工作和安全措施就绪，空试一次设备。5 .接上被试品。6 .合上电源，控制箱（台）电源指示灯亮。7 .按下合闸按钮，合闸指示灯亮。8 .顺时针均匀加压，注视电压表到达的阶段电压幅值及被试品情况直至额定试验电压。9 .持续规定耐压时间并注视电流表及被试品。10 .耐压时间到，注视kV表并迅速将调压器回零。11 .用放电棒经电阻放电，然后直接接地放电。12 .高压部分可能被充电部位一一放电，改变或拆除高压线引线，至此一次（相）试验终止。尊敬的用户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有真空度测试仪,SF6微水测试仪,真空开关动特性测试仪,断路器动特性测试仪,高压开关动特性测试仪,串联谐振耐压试验装置,高低压开关柜通电试验台,六相继电保护测试仪,静电电压袤,三倍频发生器,三倍频感应耐压装置,超低频耐压试验装置,OlHZ超低频高压发生器,硅橡胶高压线,真空检测仪,CT伏安特性测试仪,变压器变比测试仪,矿用杂散电流测试仪,高压测试仪,变频介质损耗测试仪等等,您如果对我们的产品有兴趣，咨询。谢谢！
