《软包装材料品种性能、特征、鉴别、应用.docx》由会员分享，可在线阅读，更多相关《软包装材料品种性能、特征、鉴别、应用.docx（6页珍藏版）》请在第壹文秘上搜索。

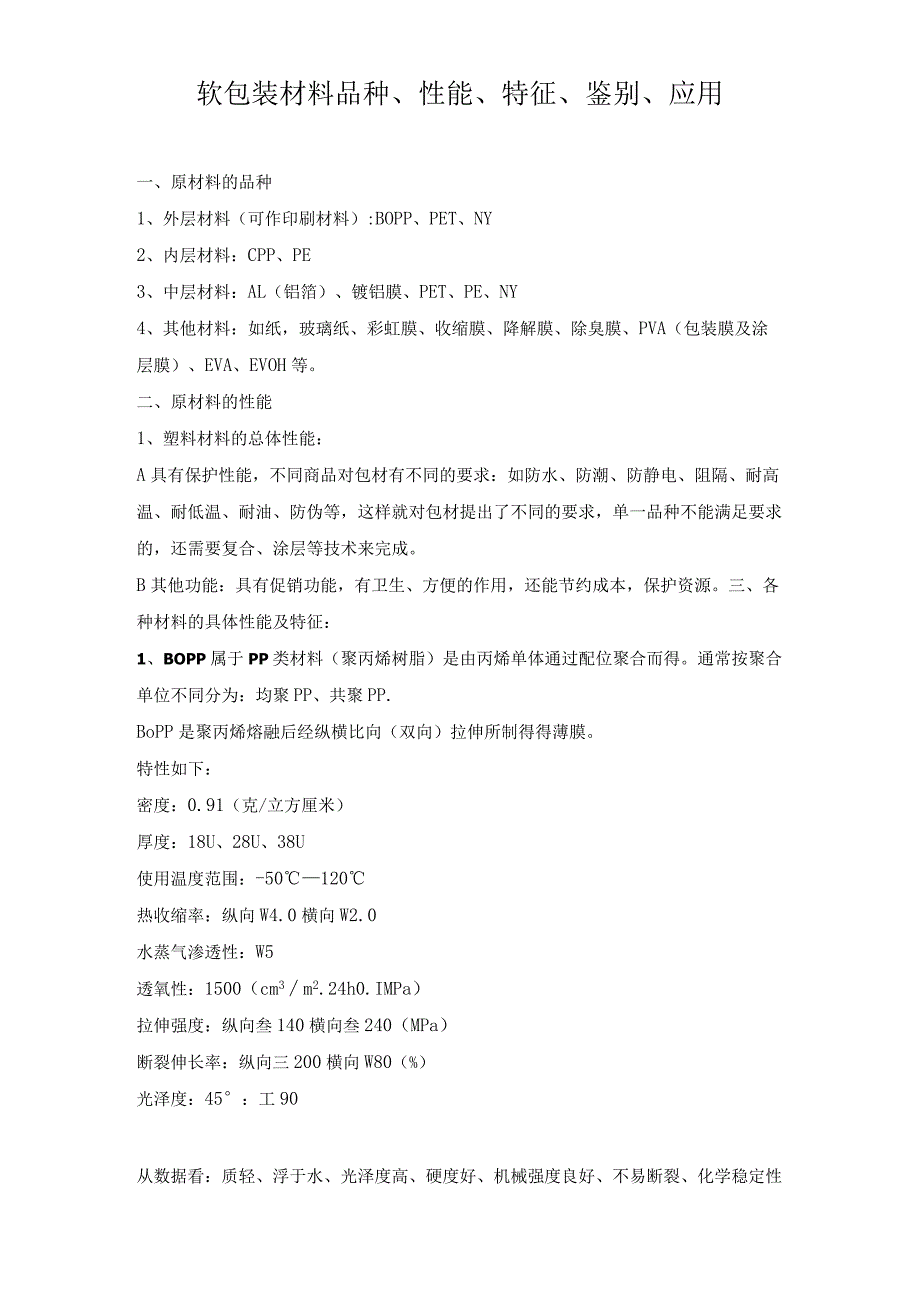

1、软包装材料品种、性能、特征、鉴别、应用一、原材料的品种1、外层材料（可作印刷材料）:BOPP、PET、NY2、内层材料：CPP、PE3、中层材料：AL（铝箔）、镀铝膜、PET、PE、NY4、其他材料：如纸，玻璃纸、彩虹膜、收缩膜、降解膜、除臭膜、PVA（包装膜及涂层膜）、EVA、EVOH等。二、原材料的性能1、塑料材料的总体性能：A具有保护性能，不同商品对包材有不同的要求：如防水、防潮、防静电、阻隔、耐高温、耐低温、耐油、防伪等，这样就对包材提出了不同的要求，单一品种不能满足要求的，还需要复合、涂层等技术来完成。B其他功能：具有促销功能，有卫生、方便的作用，还能节约成本，保护资源。三、各种材料

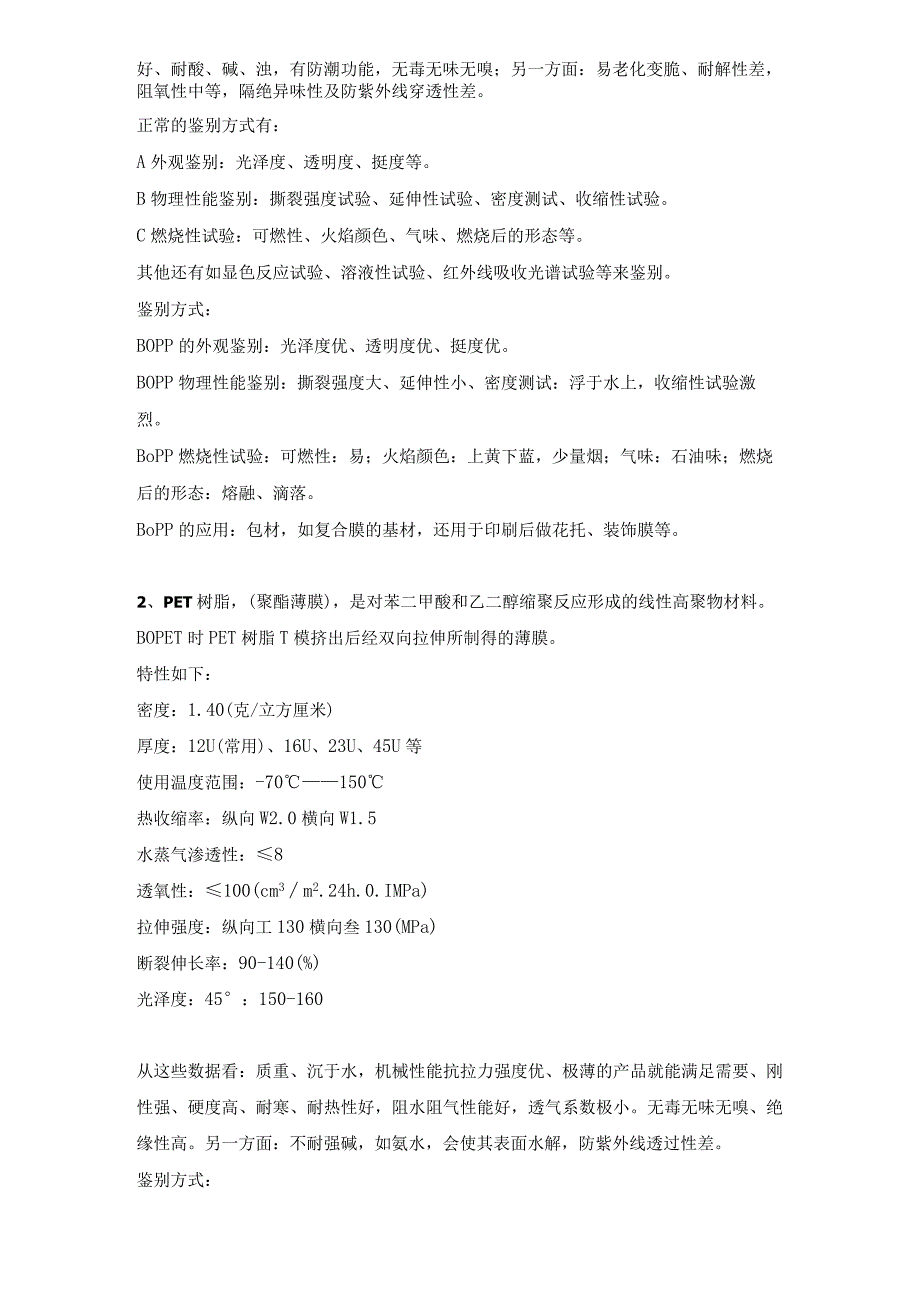

2、的具体性能及特征：1、BOPP属于PP类材料（聚丙烯树脂）是由丙烯单体通过配位聚合而得。通常按聚合单位不同分为：均聚PP、共聚PP.BoPP是聚丙烯熔融后经纵横比向（双向）拉伸所制得得薄膜。特性如下：密度：0.91（克/立方厘米）厚度：18U、28U、38U使用温度范围：-50120热收缩率：纵向W4.0横向W2.0水蒸气渗透性：W5透氧性：1500（cm3m2.24h0.IMPa）拉伸强度：纵向叁140横向叁240（MPa）断裂伸长率：纵向三200横向W80（%）光泽度：45：工90从数据看：质轻、浮于水、光泽度高、硬度好、机械强度良好、不易断裂、化学稳定性好、耐酸、碱、浊，有防潮功能，无毒
3、无味无嗅；另一方面：易老化变脆、耐解性差，阻氧性中等，隔绝异味性及防紫外线穿透性差。正常的鉴别方式有：A外观鉴别：光泽度、透明度、挺度等。B物理性能鉴别：撕裂强度试验、延伸性试验、密度测试、收缩性试验。C燃烧性试验：可燃性、火焰颜色、气味、燃烧后的形态等。其他还有如显色反应试验、溶液性试验、红外线吸收光谱试验等来鉴别。鉴别方式：BOPP的外观鉴别：光泽度优、透明度优、挺度优。BOPP物理性能鉴别：撕裂强度大、延伸性小、密度测试：浮于水上，收缩性试验激烈。BoPP燃烧性试验：可燃性：易；火焰颜色：上黄下蓝，少量烟；气味：石油味；燃烧后的形态：熔融、滴落。BoPP的应用：包材，如复合膜的基材，还用
4、于印刷后做花托、装饰膜等。2、PET树脂，(聚酯薄膜)，是对苯二甲酸和乙二醇缩聚反应形成的线性高聚物材料。BOPET时PET树脂T模挤出后经双向拉伸所制得的薄膜。特性如下：密度：1.40(克/立方厘米)厚度：12U(常用)、16U、23U、45U等使用温度范围：-70150热收缩率：纵向W2.0横向W1.5水蒸气渗透性：8透氧性：100(cm3m2.24h.0.IMPa)拉伸强度：纵向工130横向叁130(MPa)断裂伸长率：90-140(%)光泽度：45：150-160从这些数据看：质重、沉于水，机械性能抗拉力强度优、极薄的产品就能满足需要、刚性强、硬度高、耐寒、耐热性好，阻水阻气性能好，透

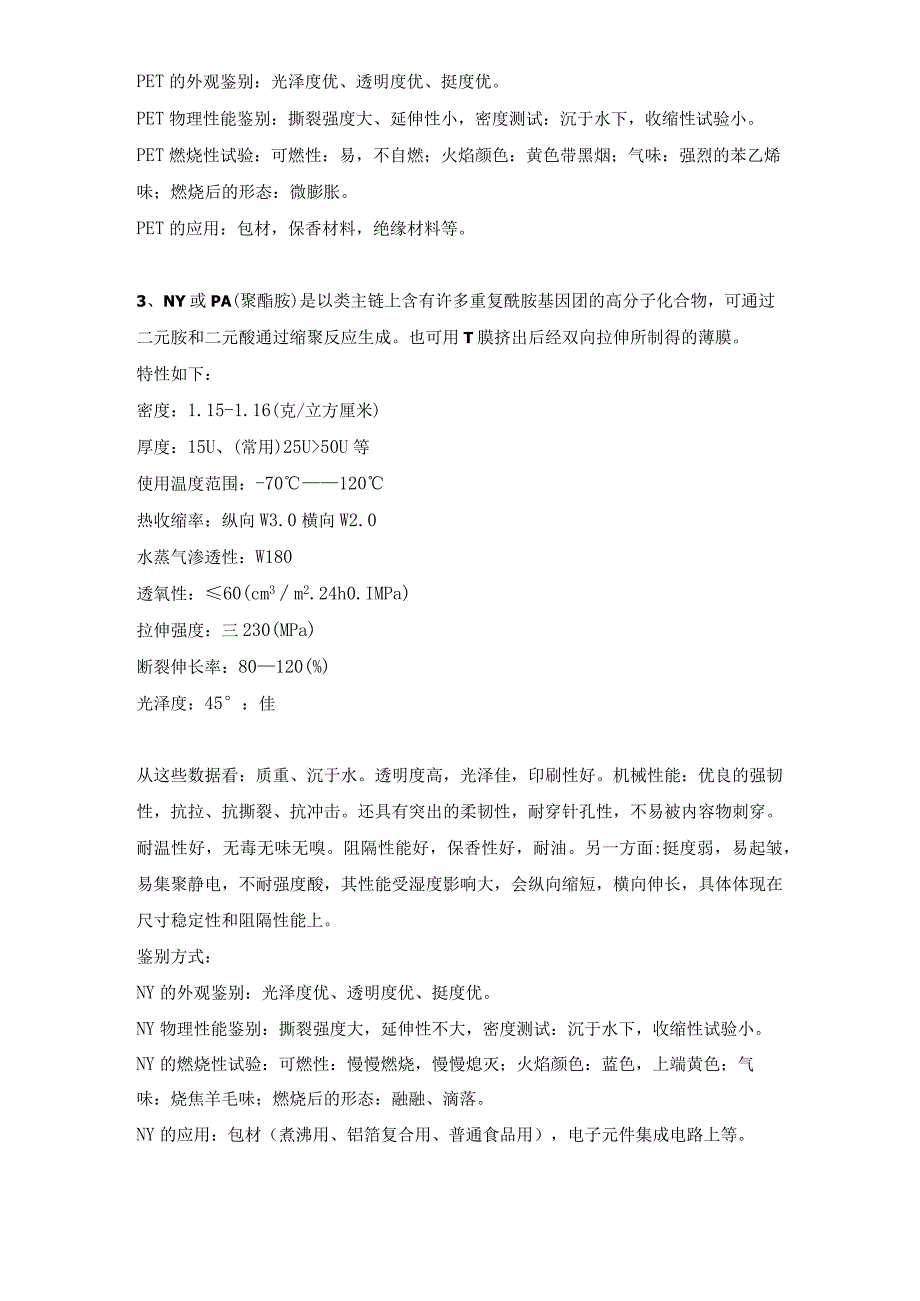

5、气系数极小。无毒无味无嗅、绝缘性高。另一方面：不耐强碱，如氨水，会使其表面水解，防紫外线透过性差。鉴别方式：PET的外观鉴别：光泽度优、透明度优、挺度优。PET物理性能鉴别：撕裂强度大、延伸性小，密度测试：沉于水下，收缩性试验小。PET燃烧性试验：可燃性：易，不自燃；火焰颜色：黄色带黑烟；气味：强烈的苯乙烯味；燃烧后的形态：微膨胀。PET的应用：包材，保香材料，绝缘材料等。3、NY或PA(聚酯胺)是以类主链上含有许多重复酰胺基因团的高分子化合物，可通过二元胺和二元酸通过缩聚反应生成。也可用T膜挤出后经双向拉伸所制得的薄膜。特性如下：密度：1.15-1.16(克/立方厘米)厚度：15U、(常用)
6、25U50U等使用温度范围：-70120热收缩率：纵向W3.0横向W2.0水蒸气渗透性：W180透氧性：60(cm3m2.24h0.IMPa)拉伸强度：三230(MPa)断裂伸长率：80120(%)光泽度：45：佳从这些数据看：质重、沉于水。透明度高，光泽佳，印刷性好。机械性能：优良的强韧性，抗拉、抗撕裂、抗冲击。还具有突出的柔韧性，耐穿针孔性，不易被内容物刺穿。耐温性好，无毒无味无嗅。阻隔性能好，保香性好，耐油。另一方面:挺度弱，易起皱，易集聚静电，不耐强度酸，其性能受湿度影响大，会纵向缩短，横向伸长，具体体现在尺寸稳定性和阻隔性能上。鉴别方式：NY的外观鉴别：光泽度优、透明度优、挺度优。N
7、Y物理性能鉴别：撕裂强度大，延伸性不大，密度测试：沉于水下，收缩性试验小。NY的燃烧性试验：可燃性：慢慢燃烧，慢慢熄灭；火焰颜色：蓝色，上端黄色；气味：烧焦羊毛味；燃烧后的形态：融融、滴落。NY的应用：包材（煮沸用、铝箔复合用、普通食品用），电子元件集成电路上等。4、CPP薄膜是流延聚丙烯薄膜，是一种无拉伸、非定向的聚丙烯薄膜。按原料分为：均聚CPP、共聚CPP.特性如下：密度：0.90（克/立方厘米）厚度：20U-60U（普通级）使用温度范围：0120热封温度：复合级：130,均聚型150C水蒸气渗透性：8-12透氧性：2300（cm3m2.24h0.IMPa）拉伸强度：纵向叁35横向工25
8、（MPa）断裂伸长率：纵向W400横向呈500（%）光泽度：45：工80从这些数据看：质轻，浮于水，作为热封材料，透明度较好，挺括而不失柔韧性，无毒无味无嗅。另一方面：脆度大，不适宜在0以下存放，与PE比，材料较硬，抽真空不易干净，尺寸稳定性较差。R-CPP可耐121C高温。鉴别方式：CPP的外观鉴别：光泽度良，透明度良，挺度良。CPP物理性能鉴别：可拉伸；密度测试：浮于水上；收缩性试验激烈。CPP燃烧性试验：可燃性：易；火焰颜色：上黄下蓝，少量烟；气味：石油味；燃烧后的形态：熔融，滴落。CPP的应用：单层包装膜，复合膜的内层材料等。5、PE（聚乙烯树脂）是乙烯单体加聚而成的高分子链状化合物。
9、通常按密度分类：0.910V（U）LDPE0.910-0.925LDPE（高压低密度）O. 925-0. 940MDPEHDPE （低压高密度）VHDPE纵、横向叁25 （水煮）（MPa）O.941-0.9652025U、30U、40U、50U等水蒸气渗透性：0.1透氧性：0.l（cm3m2.24hO.IMPa）拉伸强度：纵横向叁40（MPa）断裂伸长率：0.5（%）标准：有害元素控制：pb、Cd、sO.01%针孔直径：7UW200个,9u50m2.从这些数据看：铝具有金属光泽，遮光性好，对光和热具有较高的反射能力，阻隔性极好，防水防潮，保香、气密性好，高低温下，形式稳定。另一方面：不耐酸碱，易卷曲，强度低，在折叠处易断裂，缺乏柔软性。AL的应用：药用包材，高温蒸煮包材，阻隔性包装，电磁屏蔽包装等。7、镀铝膜：真空镀铝膜是在真空下，使铝丝加热到1400左右，气化后附在在基材上形成的。铝层厚度为：35-55nm,可附的材料有：纸、PET、PA、BOPP、CPP、LDPE、HDPE等（常用的PET镀铝）。具特点是：具有金属光泽，提高了阻隔性。（阻氧、水、避光、防紫外线、红外线等）
