1、车集煤矿煤矿井下电气作业安全管理系统技术规格书一.项目简介及使用地点用于采掘高压配电点，实现高压电气开关的电气五防（防止误分、误合断路器；防止带负荷拉、合隔离开关或手车触头；防止带电挂（合）接地线（接地刀闸）；防止带接地线（接地刀闸）合断路器（隔离开关）；防止误入带电间隔）和机械五防，杜绝供用电事故。二.货物名称及供货范围序号项目及设备名称参数规格单位数量备注一一、集控主站部分1可视化电气作业安全管控系统软件（含数据库管理、组态工具、拓扑工具、客户端）套12倒闸操作票专家系统软件套13可视化电气作业安全管控系统工作站研华PC-610L/178700K/16G内存/1T固态硬盘/主流声卡/GeF
2、orceGTX1660SUPERGAMINGOC6G/2串口/2千兆网口/研华原装键盘鼠标，正版win7旗舰版系统台14系统液晶显示器P241V台15矿用本安型控制器（传输控制器）套16两票输出终端HPLaserjet1020台17充电管理柜含4套解锁控制器充电座台1-、井下部分1矿用本安型无线基站每个采区按1台配置台2实现解锁控制器与系统实时通讯2矿用本安型控制器（传输控制器）台2传输倒闸操作票3矿用本安型控制器（解锁控制器）每个采区按2台配置台4开启防误锁具4矿用隔爆兼本安型直流稳压电源每个采区按1台配置；要求输入电压为：交直台2给无线基站传输控制器序号项目及设备名称参数规格单位数量备注流

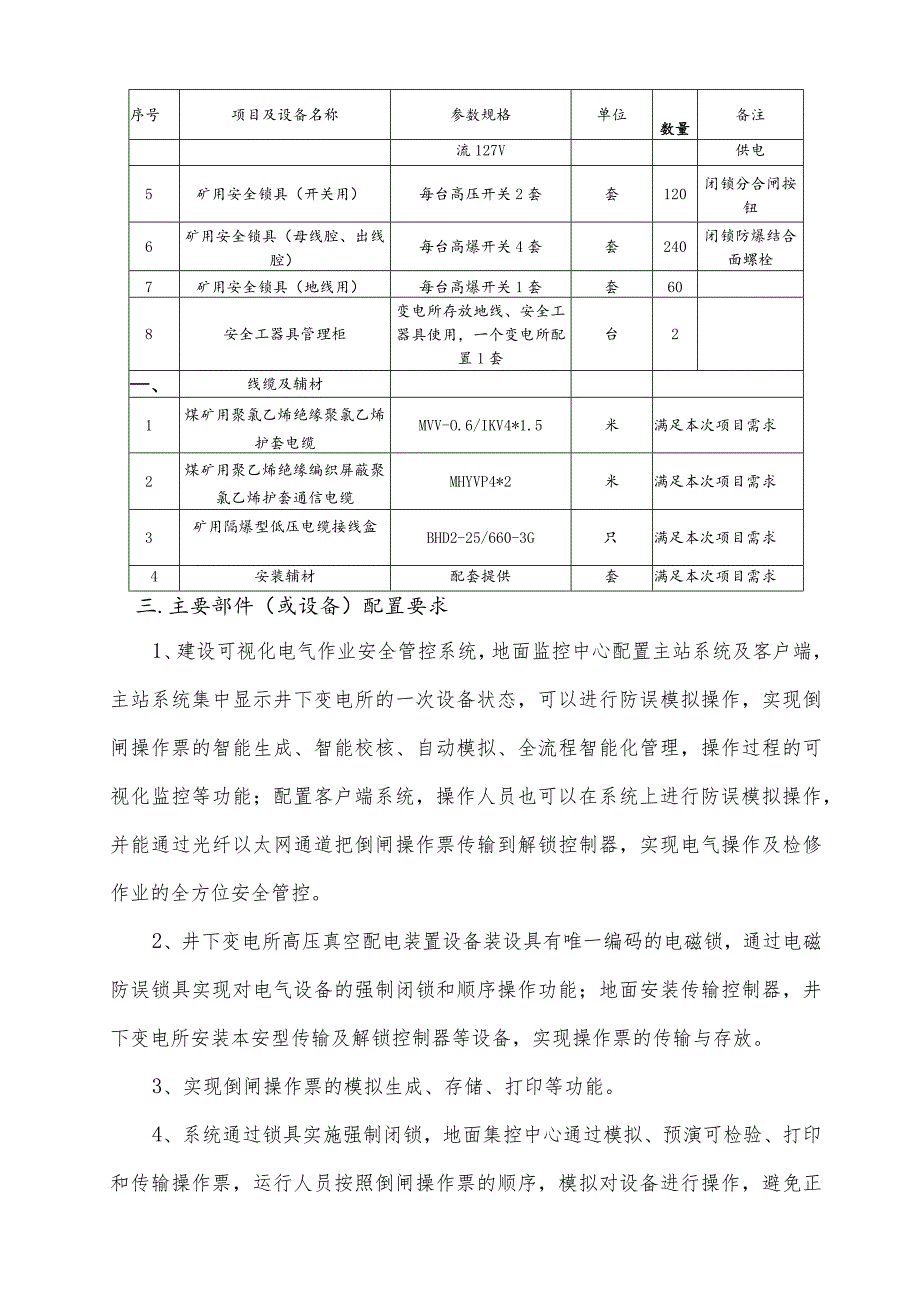

3、127V供电5矿用安全锁具（开关用）每台高压开关2套套120闭锁分合闸按钮6矿用安全锁具（母线腔、出线腔）每台高爆开关4套套240闭锁防爆结合面螺栓7矿用安全锁具（地线用）每台高爆开关1套套608安全工器具管理柜变电所存放地线、安全工器具使用，一个变电所配置1套台2、线缆及辅材1煤矿用聚氯乙烯绝缘聚氯乙烯护套电缆MVV-O.6/IKV4*1.5米满足本次项目需求2煤矿用聚乙烯绝缘编织屏蔽聚氯乙烯护套通信电缆MHYVP4*2米满足本次项目需求3矿用隔爆型低压电缆接线盒BHD2-25/660-3G只满足本次项目需求4安装辅材配套提供套满足本次项目需求三.主要部件（或设备）配置要求1、建设可视化电气
4、作业安全管控系统，地面监控中心配置主站系统及客户端，主站系统集中显示井下变电所的一次设备状态，可以进行防误模拟操作，实现倒闸操作票的智能生成、智能校核、自动模拟、全流程智能化管理，操作过程的可视化监控等功能；配置客户端系统，操作人员也可以在系统上进行防误模拟操作，并能通过光纤以太网通道把倒闸操作票传输到解锁控制器，实现电气操作及检修作业的全方位安全管控。2、井下变电所高压真空配电装置设备装设具有唯一编码的电磁锁，通过电磁防误锁具实现对电气设备的强制闭锁和顺序操作功能；地面安装传输控制器，井下变电所安装本安型传输及解锁控制器等设备，实现操作票的传输与存放。3、实现倒闸操作票的模拟生成、存储、打印

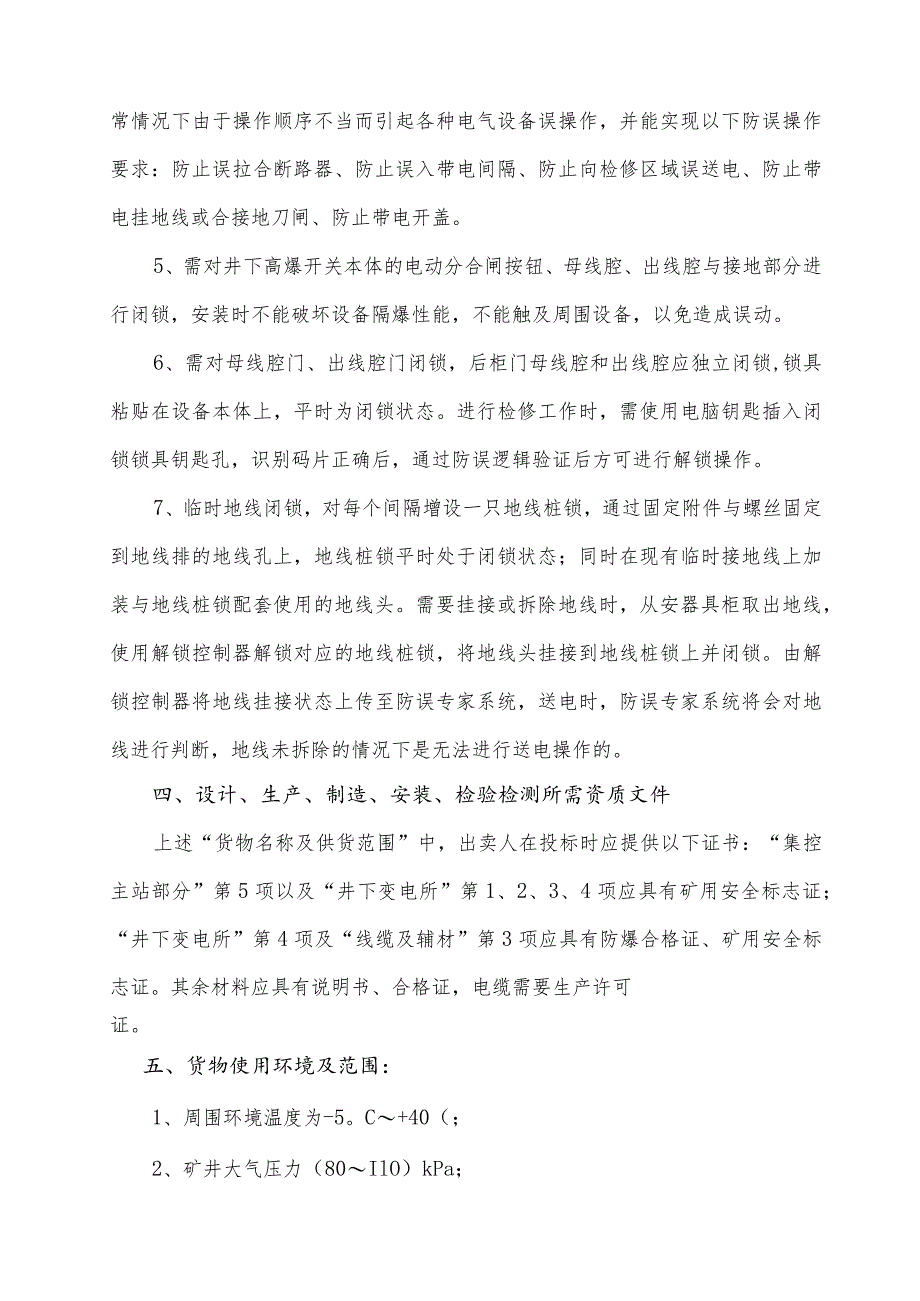

5、等功能。4、系统通过锁具实施强制闭锁，地面集控中心通过模拟、预演可检验、打印和传输操作票，运行人员按照倒闸操作票的顺序，模拟对设备进行操作，避免正常情况下由于操作顺序不当而引起各种电气设备误操作，并能实现以下防误操作要求：防止误拉合断路器、防止误入带电间隔、防止向检修区域误送电、防止带电挂地线或合接地刀闸、防止带电开盖。5、需对井下高爆开关本体的电动分合闸按钮、母线腔、出线腔与接地部分进行闭锁，安装时不能破坏设备隔爆性能，不能触及周围设备，以免造成误动。6、需对母线腔门、出线腔门闭锁，后柜门母线腔和出线腔应独立闭锁,锁具粘贴在设备本体上，平时为闭锁状态。进行检修工作时，需使用电脑钥匙插入闭锁锁
6、具钥匙孔，识别码片正确后，通过防误逻辑验证后方可进行解锁操作。7、临时地线闭锁，对每个间隔增设一只地线桩锁，通过固定附件与螺丝固定到地线排的地线孔上，地线桩锁平时处于闭锁状态；同时在现有临时接地线上加装与地线桩锁配套使用的地线头。需要挂接或拆除地线时，从安器具柜取出地线，使用解锁控制器解锁对应的地线桩锁，将地线头挂接到地线桩锁上并闭锁。由解锁控制器将地线挂接状态上传至防误专家系统，送电时，防误专家系统将会对地线进行判断，地线未拆除的情况下是无法进行送电操作的。四、设计、生产、制造、安装、检验检测所需资质文件上述“货物名称及供货范围”中，出卖人在投标时应提供以下证书：“集控主站部分”第5项以及“
7、井下变电所”第1、2、3、4项应具有矿用安全标志证；“井下变电所”第4项及“线缆及辅材”第3项应具有防爆合格证、矿用安全标志证。其余材料应具有说明书、合格证，电缆需要生产许可证。五、货物使用环境及范围：1、周围环境温度为-5。C+40（；2、矿井大气压力（80IlO）kPa；3、相对湿度不大于95%（+25时）；4、在有甲烷和煤尘爆炸性气体混合物的煤矿井下；5、在无破坏绝缘的气体或蒸汽的环境中；6、在无显著摇动和冲击振动的地方；7、在与水平面安装倾斜度不超过159o六、产品执行标准：煤矿安全规程2022版；GB3836.1-2021爆炸性环境第1部分：通用要求；GB3836.2-2021爆炸性
8、环境第2部分：由隔爆外壳“d”保护的设备；GB3836.4-2021爆炸性环境第4部分：由本质安全型“i”保护的设备;GB/T4208-2017外壳防护等级（IP代码）；AQ1043-2007矿用产品安全标志标识；MT/T1005-2006矿用分站;GB/T9969-2008工业产品使用说明书GB/T10111-2008随机数的产生及其在产品质量抽样检验中的应用程MT/T1004-2006煤矿安全生产监控系统通用技术条件；AQ6201-2019煤矿安全监控系统通用技术要求；AQ1043-2007矿用产品安全标志标识；DL/T687-2010微机型防止电气误操作系统通用技术条件GBl1920-2
9、008电站电气部分集中控制装置通用技术条件GB/T7261-2016继电保护和安全自动化装置基本试验方法GB/T2423电工电子产品环境试验GB/T13729-2019远动终端设备JB/T5777.2-2002电力系统二次电路用控制及继电保护屏（柜、台）通用技术条件GB9254-2008/XG1-2013信息技术设备的无线电骚扰限值和测量方法国家标准第1号修改单GB5465.2-2008电气设备用图形附件第2部分：图形符号GB/T13730-2002地区电网调度自动化系统DL/T5103-20123kV220kV无人值班变电站设计规程GB/T17626电磁兼容性试验和测量技术DL/T5136-
10、2012火力发电厂、变电所二次接线设计技术规程电安生1994191电力系统继电保护及安全自动装置反事故措施要点DL/T667-1999远动设备及系统第5部分：传输规约第103篇：继电保护设备信息接口配套标准GB50062-2008电力装置的继电保护和自动装置设计规范GB9813-2016计算机通用规范第1部分：台式微型计算机电业安全工作规程国家电力公司防止电力生产重大事故的二十五项重点要求国家电网公司防止电气误操作安全管理规定20181119号其他国家及行业相关执行标准规定，如有最新版本的规范标准，则应按最新版本执行。七、主要技术参数：（一）可视化电气作业安全管控主站系统1、主要功能（1）供电
11、系统电气拓扑图形化显示功能。通过图模一体化、拓扑着色等技术手段，并通过与监控系统实时通信，获取电气设备实时状态，对真实设备进行图形化抽象，并展示出设备状态以及设备之间的电气连接关系，通过不同的颜色体现其设备状态与带电状态，设备状态包含开关、手车、母线腔、出线腔及地线等。（2）拓扑防误操作专家库。根据电源点分布、设备拓扑接线方式以及设备本体的操作规则，建立整个供电系统的防误操作专家库，并支持特殊规则的配置。规则主要包含：防止误合开关、带电开柜门、防止带电接地线、防止接地线合开关等。（3）智能操作票功能。开票功能：可实现图形开票、手工开票、调用典型票、调用历史票等功能。防误操作判断：系统在拟票过程
12、中根据防误规则，对操作票中设备的操作项进行防误逻辑判断分析。符合防误逻辑可以生成操作项，不符合逻辑则告警提示运行人员，确保开出的操作票准确无误且符合防误规则。并行任务：系统具有并行任务票功能，满足用户多任务并行操作的需要,并行任务没有开票数量限制，已经处于开票任务中的设备不能使用其它并行任务再进行开票。办票流程管理：该功能可满足用户对操作票审批控制的需要，从制度和流程控制上确保操作票的安全性和准确性。开出的操作票只有通过审批后才能成为正式票及打印。权限管理：严谨全面的权限管理，依据用户使用范围及角色的不同进行用户权限的分级管理，权限配置可细化每个使用者有哪些具体功能，能操作哪些具体设备。（4）
13、遥控操作防误闭锁功能。监控后台与安全管控主机系统通过通信防误验证，实现断路器、电动隔离开关等遥控设备按照防误逻辑顺序进行遥控操作。（5）就地操作防误闭锁功能。作业人员持解锁控制器至现场，按照防误逻辑顺序对断路器、隔离开关、接地刀闸、开关柜门、临时接地线等设备的就地闭锁锁具进行防误解、闭锁操作，保证设备就地操作的正确性。（6）在线防误闭锁功能。实时在线对位：安全作业管理主机通过分布式控制器或解锁控制器上传的实时数据，使设备状态实时在线，确安全作业管理主机显示的设备状态与现场的设备状态完全一致；实时防误逻辑判断及闭锁：系统可采集设备实时状态，在某操作任务进行时，安全作业管理主机可根据设备位置态的变
