钻井液用水溶性加重抑制剂有机盐技术要求.docx

上传人:p** 文档编号:543754 上传时间:2023-10-21 格式:DOCX 页数:5 大小:21.29KB
下载 相关 举报
钻井液用水溶性加重抑制剂有机盐技术要求.docx_第1页
第1页 / 共5页
钻井液用水溶性加重抑制剂有机盐技术要求.docx_第2页
第2页 / 共5页
钻井液用水溶性加重抑制剂有机盐技术要求.docx_第3页
第3页 / 共5页
钻井液用水溶性加重抑制剂有机盐技术要求.docx_第4页
第4页 / 共5页
钻井液用水溶性加重抑制剂有机盐技术要求.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《钻井液用水溶性加重抑制剂有机盐技术要求.docx》由会员分享,可在线阅读,更多相关《钻井液用水溶性加重抑制剂有机盐技术要求.docx(5页珍藏版)》请在第壹文秘上搜索。

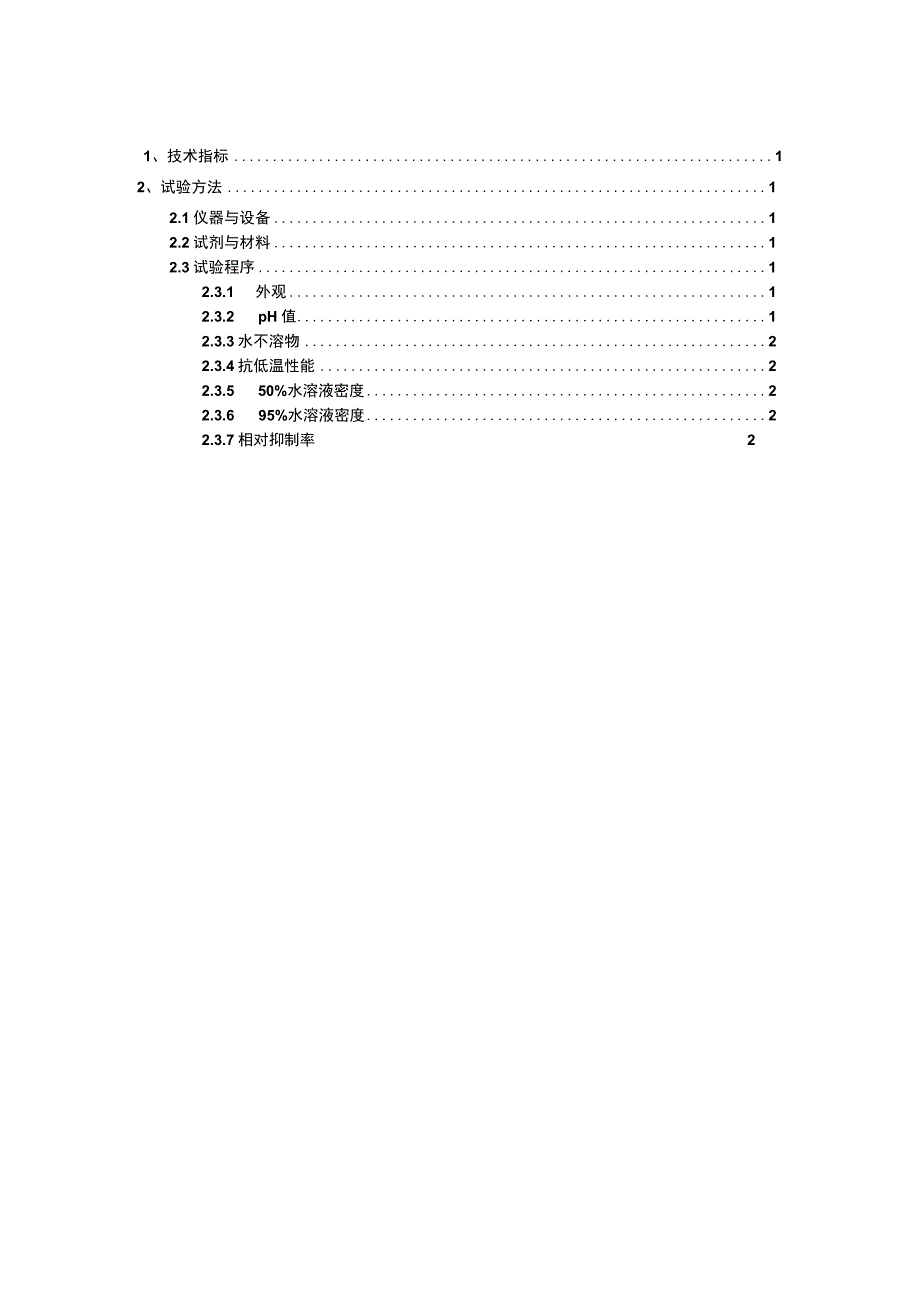

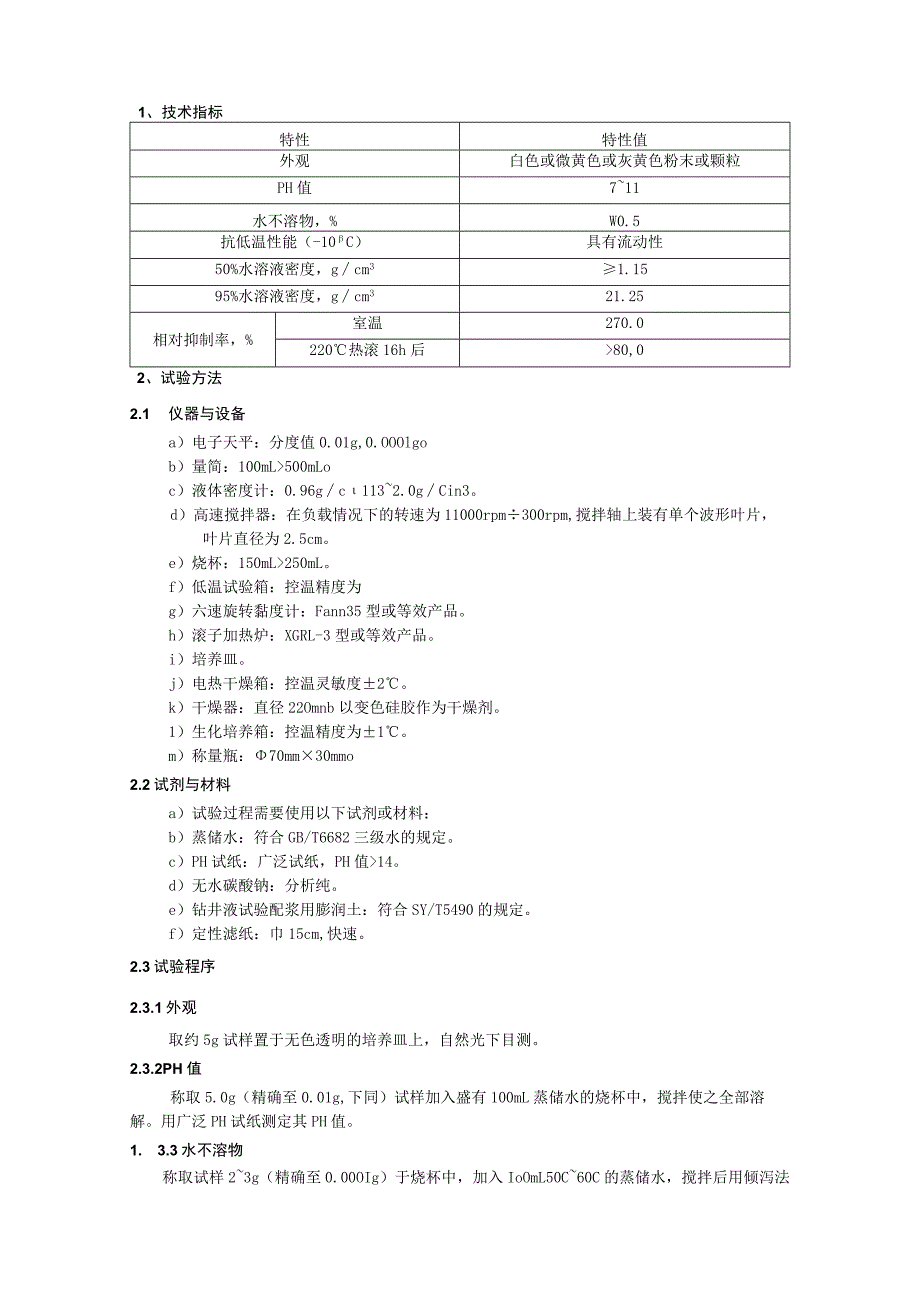

1、钻井液用水溶性加重抑制剂有机盐技术要求1、技术指标12、试验方法12.1仪器与设备12.2试剂与材料12.3试验程序12.3.1外观12.3.2pH值12.3.3水不溶物22.3.4抗低温性能22.3.550%水溶液密度22.3.695%水溶液密度22.3.7相对抑制率21、技术指标特性特性值外观白色或微黄色或灰黄色粉末或颗粒PH值711水不溶物,%W0.5抗低温性能(-10C)具有流动性50%水溶液密度,gcm31.1595%水溶液密度,gcm321.25相对抑制率,%室温270.0220热滚16h后80,02、试验方法2.1 仪器与设备a)电子天平:分度值0.01g,0.OOOlgob)量

2、简:100mL500mLoc)液体密度计:0.96gc1132.0gCin3。d)高速搅拌器:在负载情况下的转速为11000rpm300rpm,搅拌轴上装有单个波形叶片,叶片直径为2.5cm。e)烧杯:150mL250mL。f)低温试验箱:控温精度为g)六速旋转黏度计:Fann35型或等效产品。h)滚子加热炉:XGRL-3型或等效产品。i)培养皿。j)电热干燥箱:控温灵敏度2。k)干燥器:直径22Omnb以变色硅胶作为干燥剂。1)生化培养箱:控温精度为1。m)称量瓶:70mm30mmo2.2试剂与材料a)试验过程需要使用以下试剂或材料:b)蒸储水:符合GB/T6682三级水的规定。c)PH试纸

3、:广泛试纸,PH值14。d)无水碳酸钠:分析纯。e)钻井液试验配浆用膨润土:符合SY/T5490的规定。f)定性滤纸:巾15cm,快速。2.3试验程序2.3.1外观取约5g试样置于无色透明的培养皿上,自然光下目测。2.3.2PH值称取5.0g(精确至0.01g,下同)试样加入盛有100mL蒸储水的烧杯中,搅拌使之全部溶解。用广泛PH试纸测定其PH值。1. 3.3水不溶物称取试样23g(精确至0.00OIg)于烧杯中,加入IoOmL50C60C的蒸储水,搅拌后用倾泻法将清液转入铺有定性滤纸的已润湿的漏斗中,过滤。再用50C60C的热蒸储水洗涤未溶物两次,每次用水50mL,最后用洗瓶将不溶残渣由烧

4、杯中全部转入漏斗中。将已过滤完毕的滤纸连同残渣一起转入称量瓶,送入恒温箱中,在105C3C下干燥2ho取出放入干燥器中冷却30min,称量(称准至0.0001g)。按公式计算水不溶物式中:水不溶物,%;mi滤纸和残渣质量,g;IDo滤纸质量,g;m试样质量,go2. 3.4抗低温性能打开低温试验箱,将温度设定为TOC。量取30OnlL蒸储水倒入高速搅拌杯中,加入90.Og试样,面速(IloOOrPn1,下同)搅拌20min,量取IoOmL试样溶液倒入15OmL烧杯中。当低温试验箱达到设定温度后,将装有试样溶液的烧杯放入低温试验箱,在设定温度下静置冷冻2h后,取出,用手晃动烧杯,观察试样溶液流动

5、性。3. 3.550%水溶液密度量取30OnlL的蒸慵水倒入高速搅拌杯中,加入150.Og试样,高速搅拌20min按GB/T16783.1的规定测定其在25C1C下的密度。4. 3.695%水溶液密度量取20OnlL的蒸储水倒入高速搅拌杯中,加入190.Og试样,高速搅拌20而3按68/丁16783.1的规定测定其在25C1C下的密度。5. 3.7相对抑制率6. 3.7.1配制两份基浆:量取400mL蒸馀水,倒入高速搅拌杯中,在高速搅拌时缓慢加入1.0g无水碳酸钠和32.Og钻井液试验配浆用膨润土,高速搅拌20min取其中一份基浆,在25C1C下密闭养护24h后,高速搅拌5min,按GB/T1

6、6783.1的规定测定室温下基浆600rmin读数。取另一份基浆,装入高温老化罐,220C热滚16h后,冷却至室温,高速搅拌5min,按GB/T16783.1的规定测定220C热滚16h后基浆的600rmin读数。7. 3.7.2配制两份样品浆:量取40OnlL蒸储水,倒入高速搅拌杯中,在高速搅拌时缓慢加入40.Og试样,高速搅拌20min,再在高速搅拌时加入1.Og无水碳酸钠和32.Og钻井液试验配浆用膨润土,高速搅拌20mi11o取其中一份样品浆,在25CIC下密闭养护24h后,高速搅拌5min,若有泡需消泡后,按GB/T16783.1的规定测定室温下样品浆600rmin读数。取另一份样品浆,装入高温老化罐,220C热滚16h后,冷却至室温,高速搅拌5min,若有泡需消泡后,按GB/T16783.1的规定测定220C热滚16h后样品浆的600rmin读数。按公式分别计算:a) 25IC密闭养护24h后基浆与样品浆的相对抑制率;b) 220C热滚16h后基浆与样品浆的相对抑制率;X=呼XlOo式中:X相对抑制率,用百分数表示;1基浆在600rmin下的读数;62样品浆在600rmin下的读数。

展开阅读全文
相关资源
猜你喜欢
相关搜索

当前位置:首页 > 高等教育 > 工学

copyright@ 2008-2023 1wenmi网站版权所有

经营许可证编号:宁ICP备2022001189号-1

本站为文档C2C交易模式,即用户上传的文档直接被用户下载,本站只是中间服务平台,本站所有文档下载所得的收益归上传人(含作者)所有。第壹文秘仅提供信息存储空间,仅对用户上传内容的表现方式做保护处理,对上载内容本身不做任何修改或编辑。若文档所含内容侵犯了您的版权或隐私,请立即通知第壹文秘网,我们立即给予删除!
