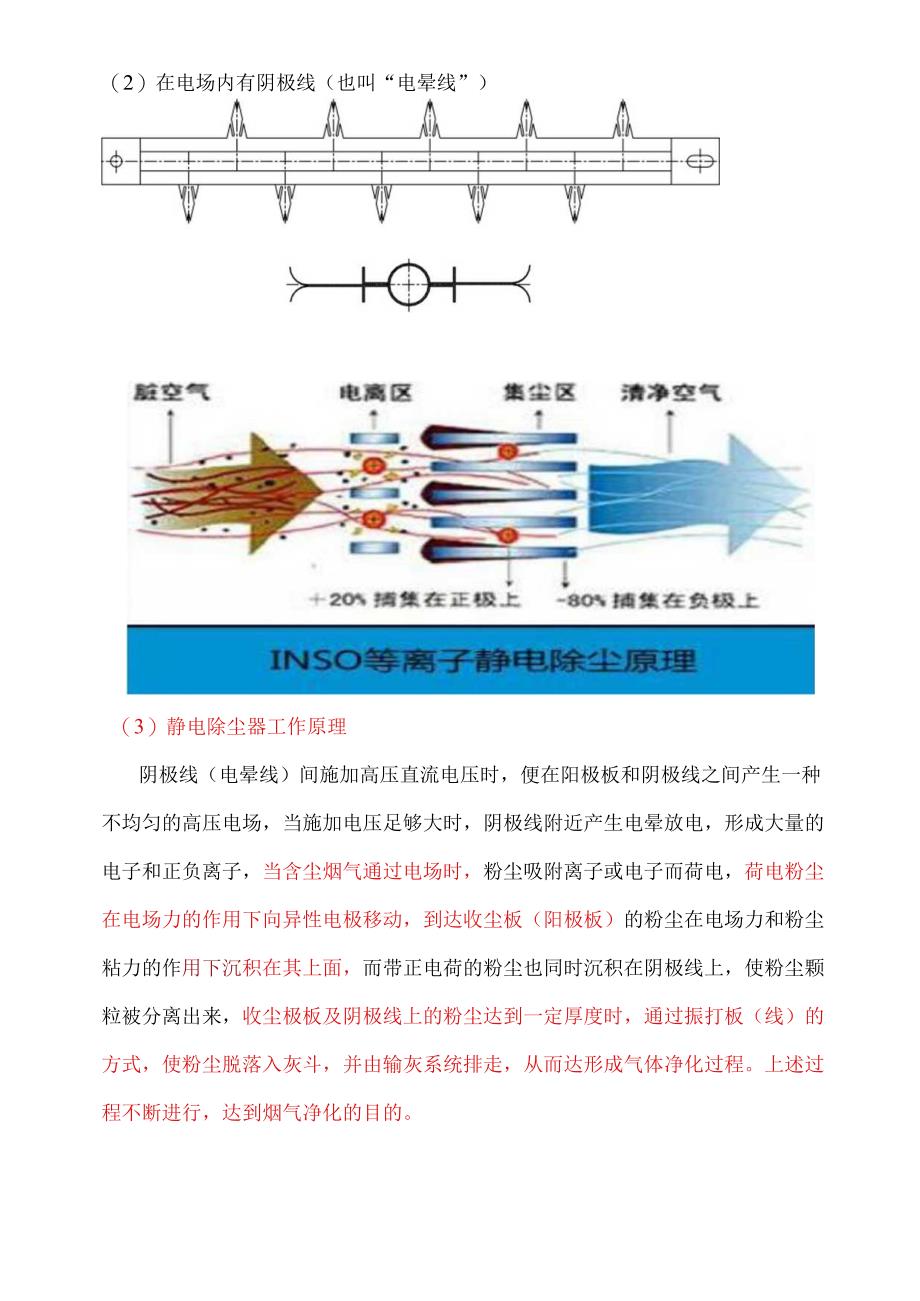

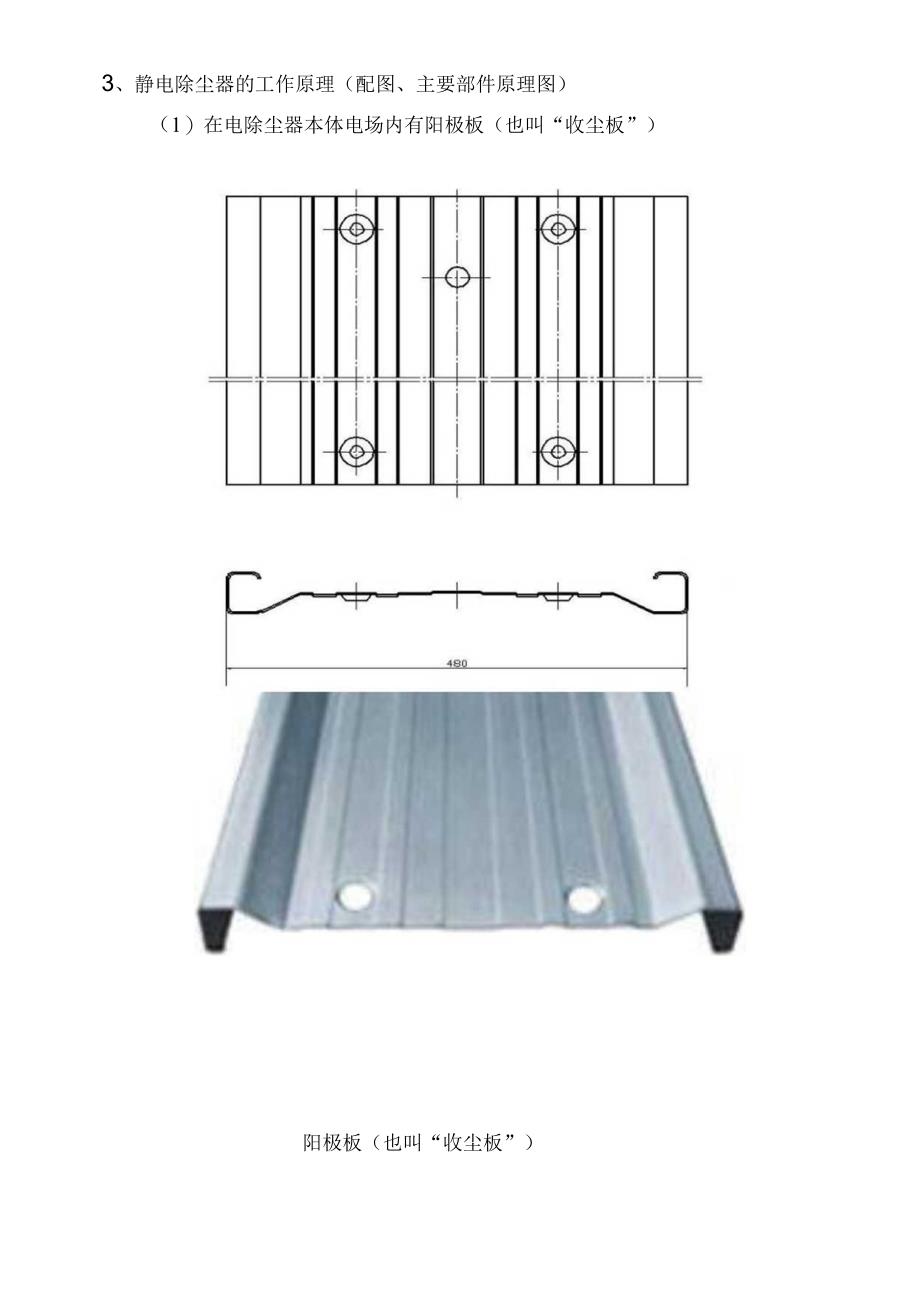

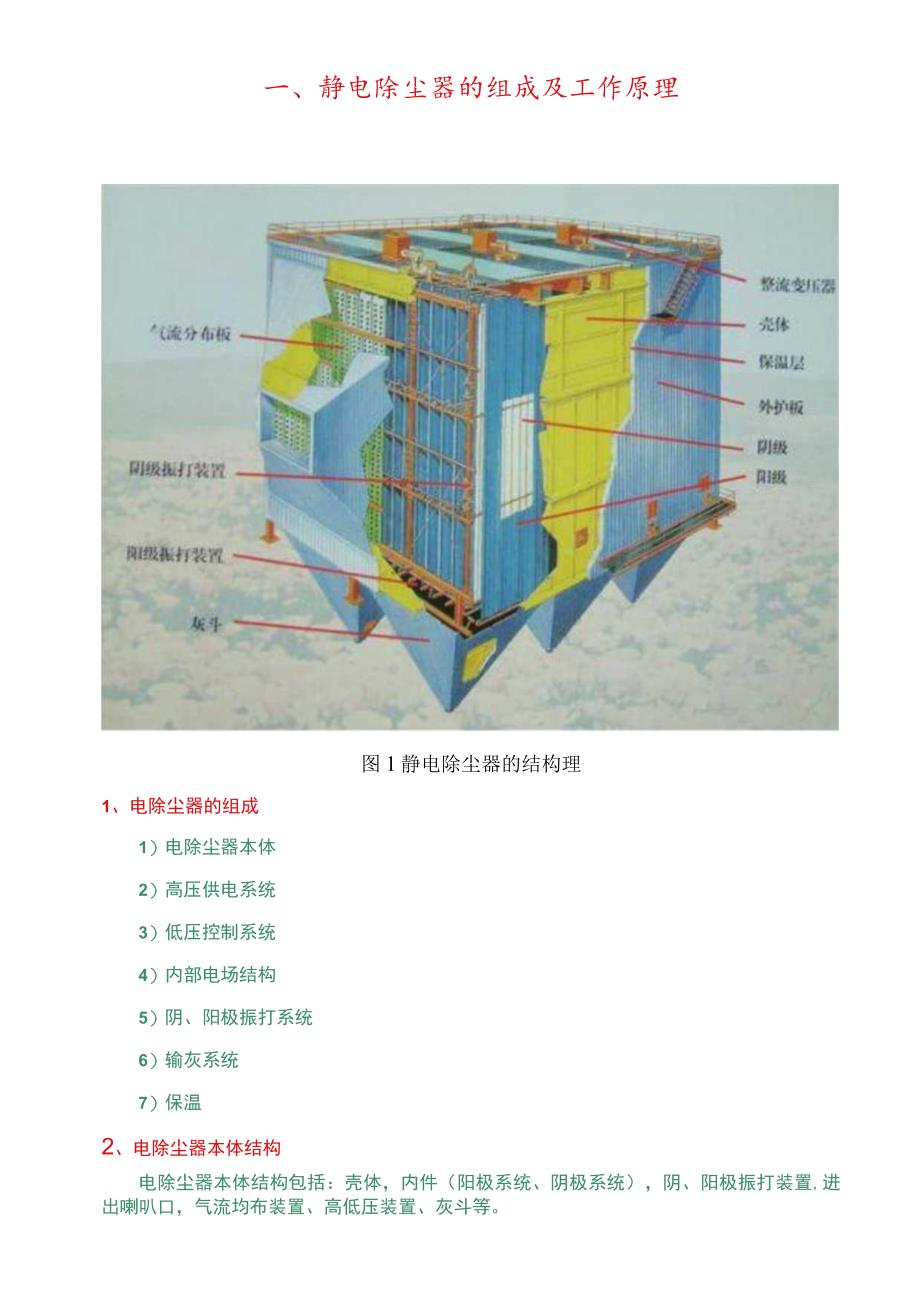

1、一、静电除尘器的组成及工作原理图1静电除尘器的结构理1、电除尘器的组成1）电除尘器本体2）高压供电系统3）低压控制系统4）内部电场结构5）阴、阳极振打系统6）输灰系统7）保温2、电除尘器本体结构电除尘器本体结构包括：壳体，内件（阳极系统、阴极系统），阴、阳极振打装置,进出喇叭口，气流均布装置、高低压装置、灰斗等。3、静电除尘器的工作原理（配图、主要部件原理图）（1）在电除尘器本体电场内有阳极板（也叫“收尘板”）阳极板（也叫“收尘板”）（2）在电场内有阴极线（也叫“电晕线”）（3）静电除尘器工作原理阴极线（电晕线）间施加高压直流电压时，便在阳极板和阴极线之间产生一种不均匀的高压电场，当施加电压足
2、够大时，阴极线附近产生电晕放电，形成大量的电子和正负离子，当含尘烟气通过电场时，粉尘吸附离子或电子而荷电，荷电粉尘在电场力的作用下向异性电极移动，到达收尘板（阳极板）的粉尘在电场力和粉尘粘力的作用下沉积在其上面，而带正电荷的粉尘也同时沉积在阴极线上，使粉尘颗粒被分离出来，收尘极板及阴极线上的粉尘达到一定厚度时，通过振打板（线）的方式，使粉尘脱落入灰斗，并由输灰系统排走，从而达形成气体净化过程。上述过程不断进行，达到烟气净化的目的。通过近几年的研究与实测发现，要使粉尘脱离阳极板，振打力是一个方面，粉尘沉积厚度也是直接影响粉尘是否能彻底脱离阳极板的重要方面，在粉尘沉积一定厚度再打,不仅可以用很小的
3、振打力,而且粉尘成片状下落，不仅振打机构使用寿命延长，降低噪音，更能保证粉尘清除干净，防止击碎粉尘出现二次飞扬，这就是所谓阴阳极程序振打，要求同一电场阴阳极振打不可同时工作，相邻电场同极振打不可同时工作（阴极或阳极均不可同时工作）,确定合理振打周期的问题，根据烟气量一般设计一电场阴阳极振打220s,停220s；二电场阴阳极振打220s,停660s；三电场阴阳极振打220s,停IloOs,在低压控制柜上很容易实现。(用振打锤打击阳极板上的振打砧子使吸符在阳极板上面的灰尘脱落到灰斗)另外，振打锤的排序为1,7,2,8,从几何排列上做的一项更改，却保证了相邻极板上的粉尘片不相遇。从而减少了二次飞扬，
4、提高了收尘效率。阴极振打结构图阳极振打结构图振打传动装置及振打锤角度,振打采用侧部挠臂振打方式，每排极板用一副挠臂振打锤，传动轴的间断回转是借助减速电机和PLC程序控制来实现。DW60m23电除尘器技术参数及配置1电除尘器规格型号。口必6()1112/3/1(表示一室三电场，截面积601112)2电除尘器壳体厚度6mm灰斗板厚S=6mm3除尘器入口浓度15gNm34除尘器出口浓度100mgZNm35处理烟气量230000m3h6入口烟气温度80-1507电除尘器运行压力60(M)Pa8除尘器本体阻力V300Pa除尘器本体漏风率3%电场风速0.91L2ms电场断面积60m2同极间距400mm每台
5、除尘器的通道数个17电除尘器电场高度9000mm电除尘器电场宽度电除尘器电场长度6800mm4000mm 3有效集尘面积3672m2极板厚1.5mm极配形式电场480C型板配整体BS线灰斗数个3进出口个数及方向进出口各一个水平进出空气分布板及槽形板入口设两道分布板，出口设一道槽形板设备保温岩棉（厚100mm）,外用0.5mm压形彩板保护,保温面积1200m2阴、阳极振打型式阳极为底部振打；阴极为中部振打振打锤数量阳极：51套阴极：48套高压供电装置0.6A/72KV恒流电源3台：配高压控制柜三台低压控制柜1台仓壁振动器ZF-53台瓷套、瓷轴电加热器瓷套2.5KW,12套；瓷轴箱2KW,3套钳热电阻PT-1005件现场操作箱、检修电源箱共四台总装机容量90KVA91011121314151617181920212223242526272829303132螺旋输送机及加湿机器1套
