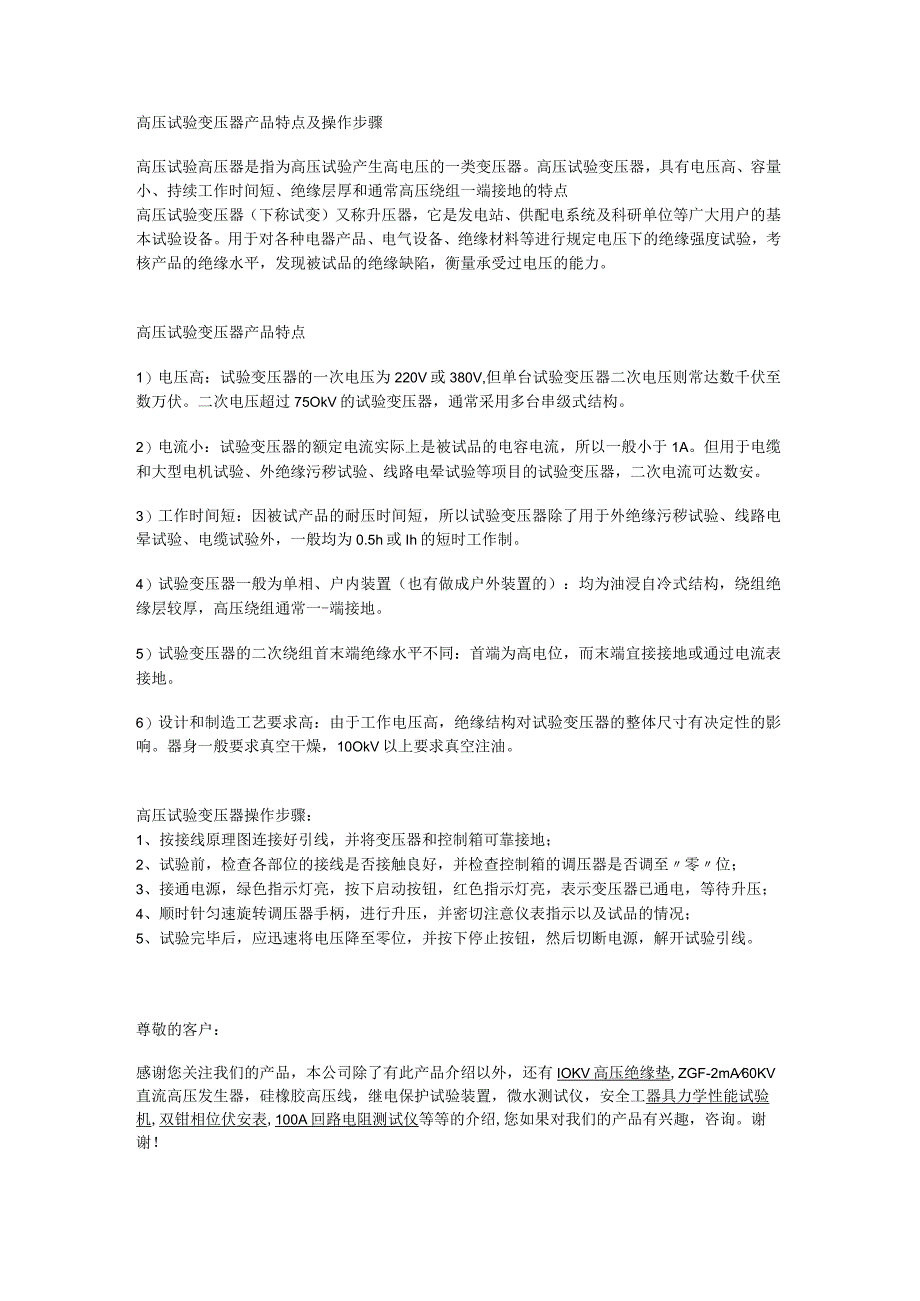

《高压试验变压器产品特点及操作步骤.docx》由会员分享，可在线阅读，更多相关《高压试验变压器产品特点及操作步骤.docx（1页珍藏版）》请在第壹文秘上搜索。
1、高压试验变压器产品特点及操作步骤高压试验高压器是指为高压试验产生高电压的一类变压器。高压试验变压器，具有电压高、容量小、持续工作时间短、绝缘层厚和通常高压绕组一端接地的特点高压试验变压器（下称试变）又称升压器，它是发电站、供配电系统及科研单位等广大用户的基本试验设备。用于对各种电器产品、电气设备、绝缘材料等进行规定电压下的绝缘强度试验，考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量承受过电压的能力。高压试验变压器产品特点1）电压高：试验变压器的一次电压为220V或380V,但单台试验变压器二次电压则常达数千伏至数万伏。二次电压超过75OkV的试验变压器，通常采用多台串级式结构。2）电流小：试验
2、变压器的额定电流实际上是被试品的电容电流，所以一般小于1A。但用于电缆和大型电机试验、外绝缘污秽试验、线路电晕试验等项目的试验变压器，二次电流可达数安。3）工作时间短：因被试产品的耐压时间短，所以试验变压器除了用于外绝缘污秽试验、线路电晕试验、电缆试验外，一般均为0.5h或Ih的短时工作制。4）试验变压器一般为单相、户内装置（也有做成户外装置的）：均为油浸自冷式结构，绕组绝缘层较厚，高压绕组通常一-端接地。5）试验变压器的二次绕组首末端绝缘水平不同：首端为高电位，而末端宜接接地或通过电流表接地。6）设计和制造工艺要求高：由于工作电压高，绝缘结构对试验变压器的整体尺寸有决定性的影响。器身一般要求
3、真空干燥，10OkV以上要求真空注油。高压试验变压器操作步骤：1、按接线原理图连接好引线，并将变压器和控制箱可靠接地；2、试验前，检查各部位的接线是否接触良好，并检查控制箱的调压器是否调至零位；3、接通电源，绿色指示灯亮，按下启动按钮，红色指示灯亮，表示变压器已通电，等待升压；4、顺时针匀速旋转调压器手柄，进行升压，并密切注意仪表指示以及试品的情况；5、试验完毕后，应迅速将电压降至零位，并按下停止按钮，然后切断电源，解开试验引线。尊敬的客户：感谢您关注我们的产品，本公司除了有此产品介绍以外，还有IOKV高压绝缘垫,ZGF-2mA60KV直流高压发生器，硅橡胶高压线，继电保护试验装置，微水测试仪，安全工器具力学性能试验机,双钳相位伏安表,100A回路电阻测试仪等等的介绍,您如果对我们的产品有兴趣，咨询。谢谢！
