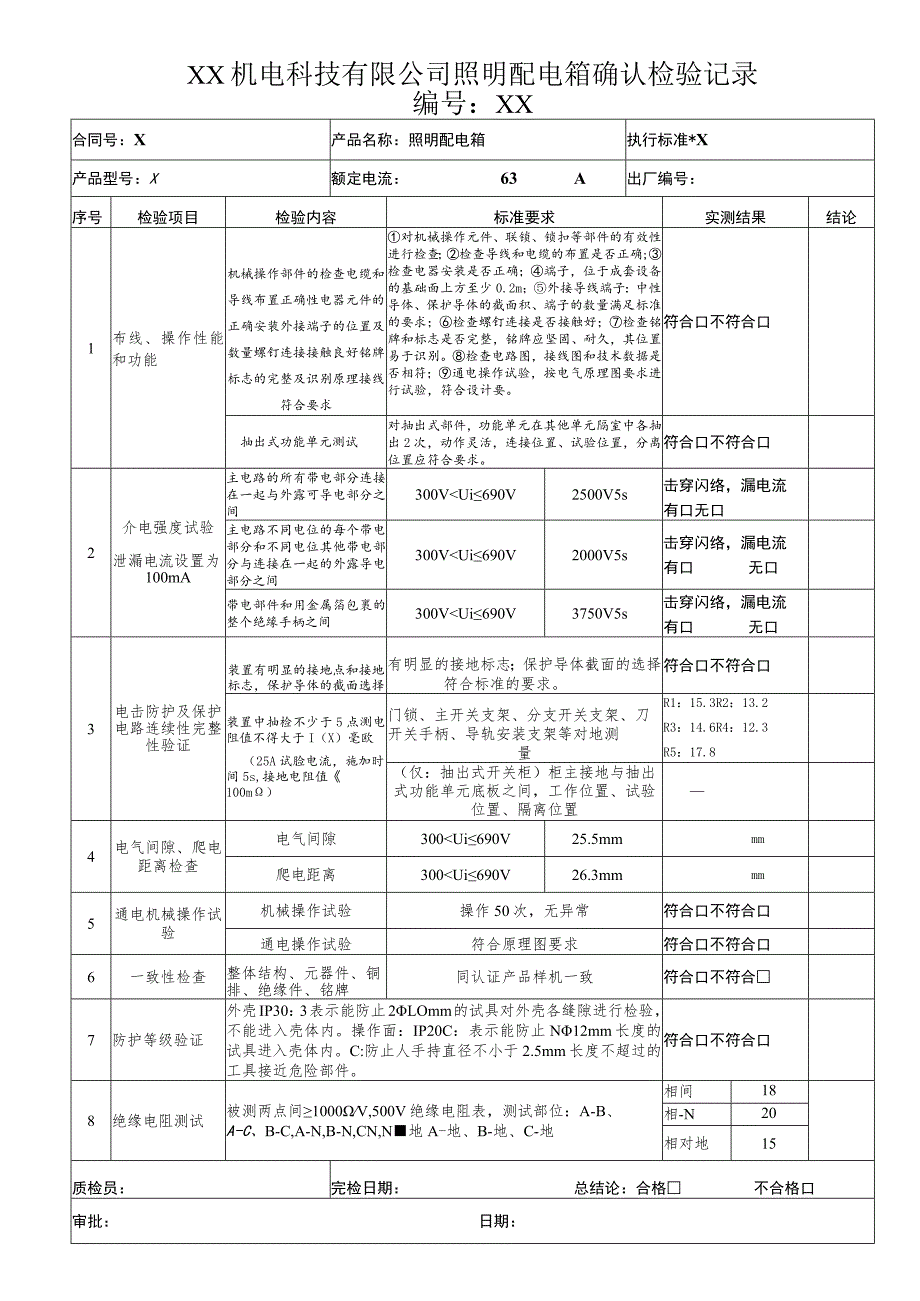

XX机电科技有限公司照明配电箱确认检验记录(202X年).docx_第1页
第1页 / 共2页
XX机电科技有限公司照明配电箱确认检验记录(202X年).docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《XX机电科技有限公司照明配电箱确认检验记录(202X年).docx》由会员分享,可在线阅读,更多相关《XX机电科技有限公司照明配电箱确认检验记录(202X年).docx(2页珍藏版)》请在第壹文秘上搜索。

1、XX机电科技有限公司照明配电箱确认检验记录编号:XX合同号:X产品名称:照明配电箱执行标准*X产品型号:X额定电流:63A出厂编号:序号检验项目检验内容标准要求实测结果结论1布线、操作性能和功能机械操作部件的检查电缆和导线布置正确性电器元件的正确安装外接端子的位置及数量螺钉连接接触良好铭牌标志的完整及识别原理接线符合要求对机械操作元件、联锁、锁扣等部件的有效性进行检查;检查导线和电缆的布置是否正确;检查电器安装是否正确;端子,位于成套设备的基础面上方至少0.2m;外接导线端子:中性导体、保护导体的截面积、端子的数量满足标准的要求;检查螺钉连接是否接触好;检查铭牌和标志是否完整,铭牌应坚固、耐久

2、,其位置易于识别。检查电路图,接线图和技术数据是否相符;通电操作试验,按电气原理图要求进行试验,符合设计要。符合口不符合口抽出式功能单元测试对抽出式部件,功能单元在其他单元隔室中各抽出2次,动作灵活,连接位置、试验位置,分离位置应符合要求。符合口不符合口2介电强度试验泄漏电流设置为100mA主电路的所有带电部分连接在一起与外露可导电部分之间300VUi690V2500V5s击穿闪络,漏电流有口无口主电路不同电位的每个带电部分和不同电位其他带电部分与连接在一起的外露导电部分之间300VUi690V2000V5s击穿闪络,漏电流有口无口带电部件和用金属箔包裹的整个绝缘手柄之间300VUi690V3

3、750V5s击穿闪络,漏电流有口无口3电击防护及保护电路连续性完整性验证装置有明显的接地点和接地标志,保护导体的截面选择有明显的接地标志;保护导体截面的选择符合标准的要求。符合口不符合口装置中抽检不少于5点测电阻值不得大于I(X)毫欧(25A试脸电流,施加时间5s,接地电阻值100m)门锁、主开关支架、分支开关支架、刀开关手柄、导轨安装支架等对地测量R1:15.3R2:13.2R3:14.6R4:12.3R5:17.8(仅:抽出式开关柜)柜主接地与抽出式功能单元底板之间,工作位置、试验位置、隔离位置4电气间隙、爬电距离检查电气间隙300Ui690V25.5mmmm爬电距离300Ui690V26

4、.3mmmm5通电机械操作试验机械操作试验操作50次,无异常符合口不符合口通电操作试验符合原理图要求符合口不符合口6一致性检查整体结构、元器件、铜排、绝缘件、铭牌同认证产品样机一致符合口不符合7防护等级验证外壳IP30:3表示能防止2LOmm的试具对外壳各缝隙进行检验,不能进入壳体内。操作面:IP20C:表示能防止N12mm长度的试具进入壳体内。C:防止人手持直径不小于2.5mm长度不超过的工具接近危险部件。符合口不符合口8绝缘电阻测试被测两点间1000V,500V绝缘电阻表,测试部位:A-B、A-C、B-C,A-N,B-N,CN,N地A-地、B-地、C-地相间18相-N20相对地15质检员:完检日期:总结论:合格不合格口审批:日期:
