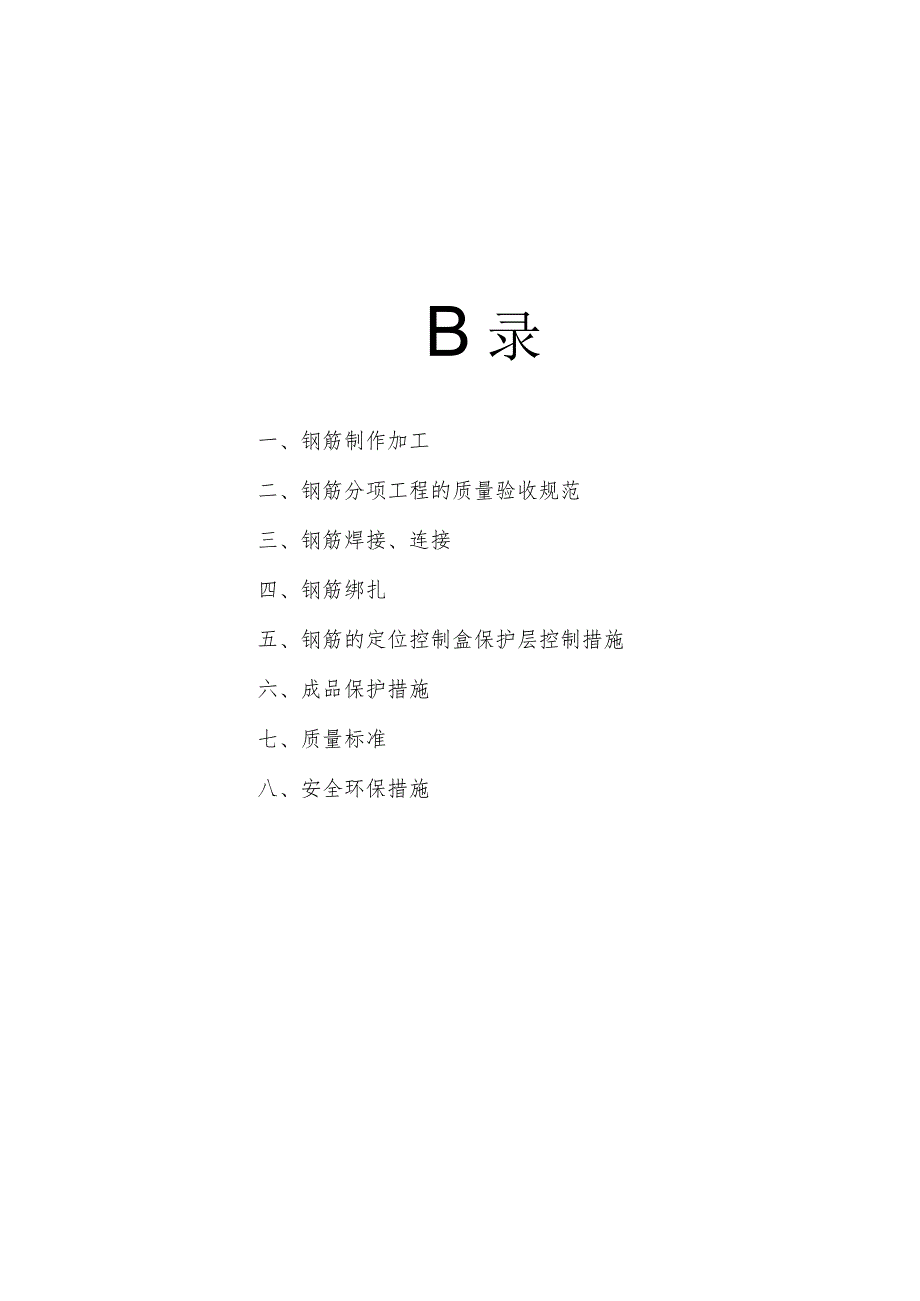

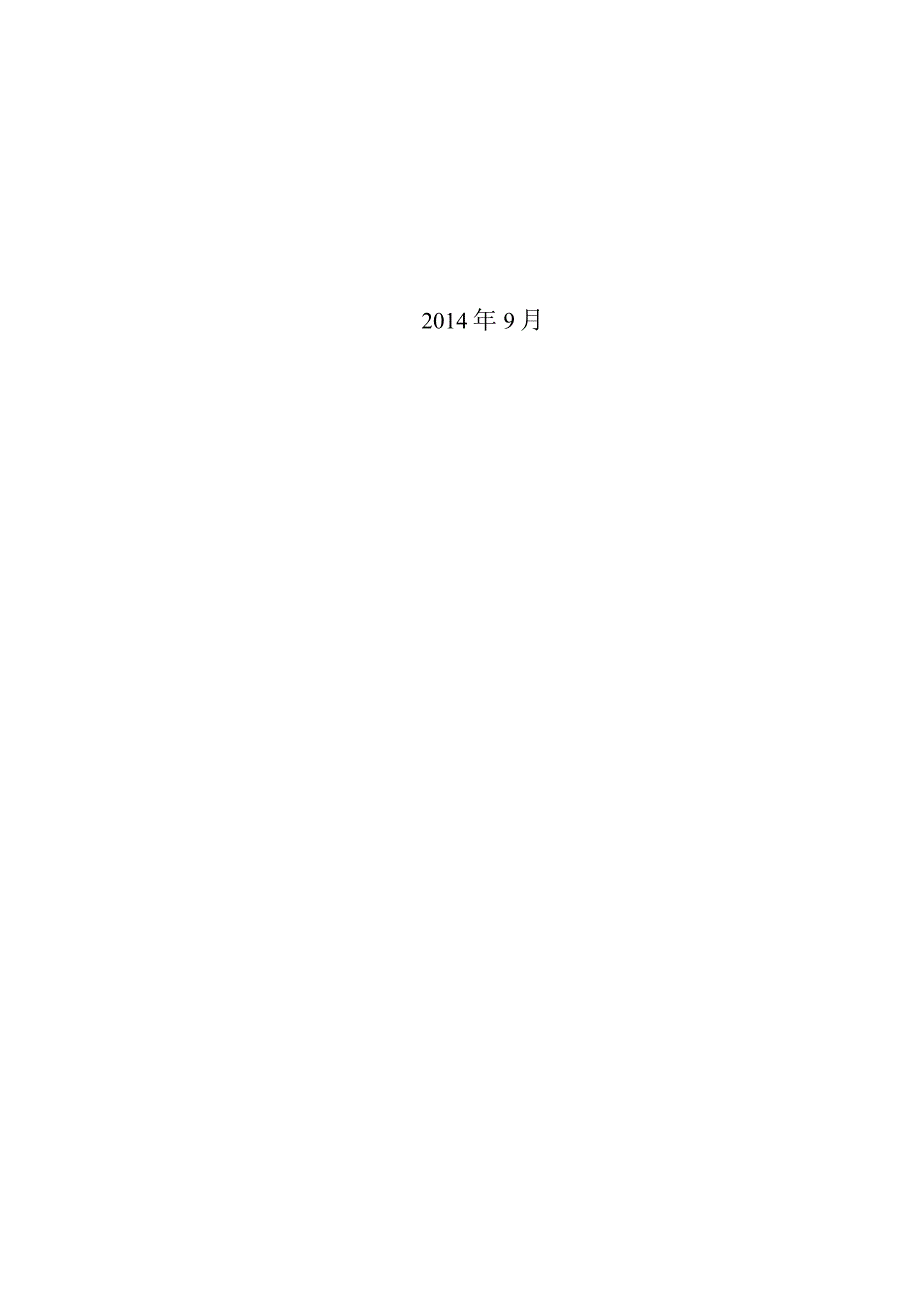

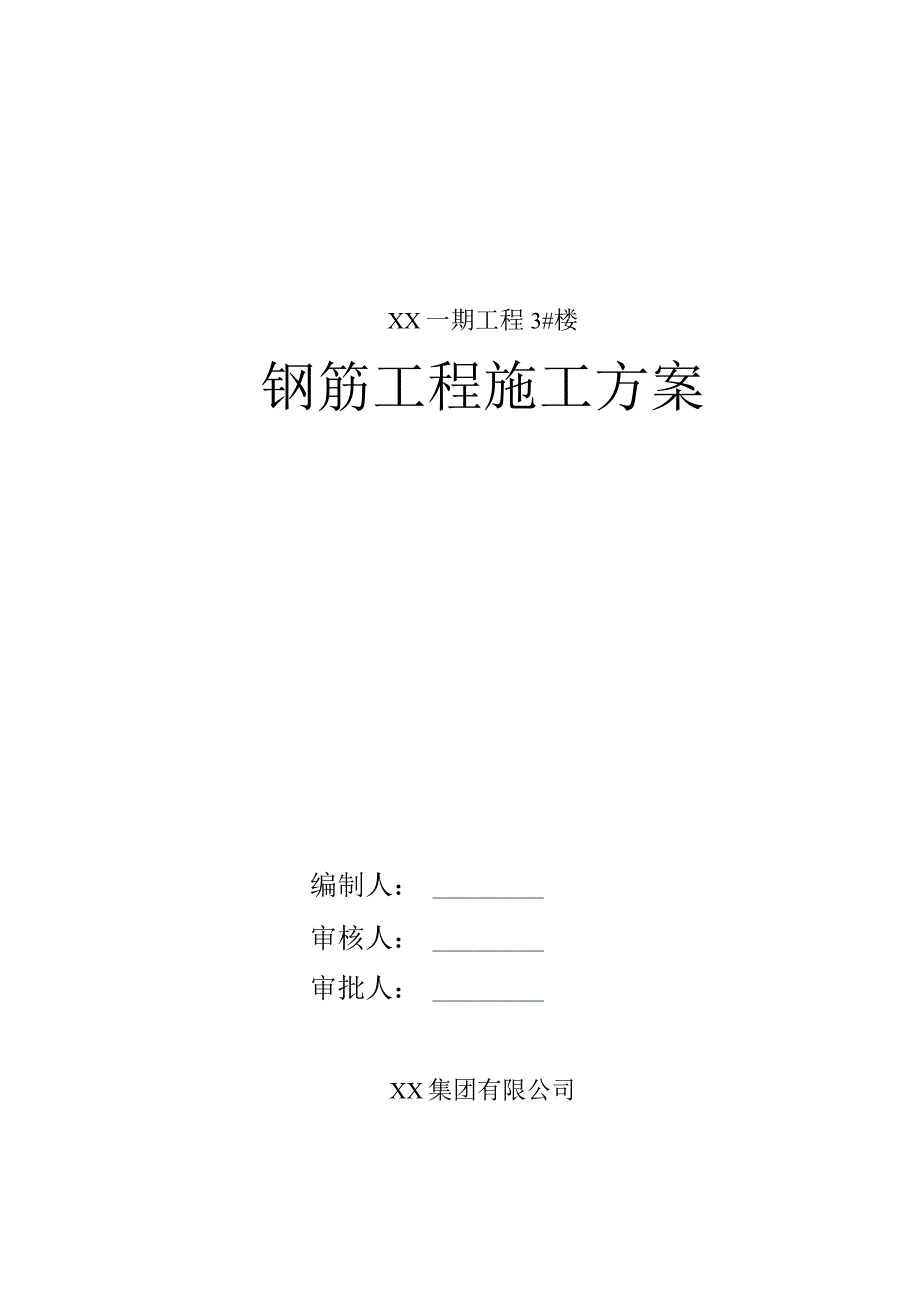

1、XX一期工程3#楼钢筋工程施工方案编制人：审核人：审批人：XX集团有限公司2014年9月B录一、钢筋制作加工二、钢筋分项工程的质量验收规范三、钢筋焊接、连接四、钢筋绑扎五、钢筋的定位控制盒保护层控制措施六、成品保护措施七、质量标准八、安全环保措施XX一期工程3#楼位于洛南县柳林村,总建筑面2933.60m2,地上11层，总高度36.5m。本工程采用天然地基，基础形式为筏板基础，结构类型为剪力墙结构。0以下采用MUlO烧结普通砖，采用MlO的水泥砂浆；土0以上采用KP1MU10多孔病，M5混合砂浆；基础垫层采用C15混凝土浇筑,基础到一层顶板采用C35混凝土，二层到三层顶板采用C30碎，四层到屋
2、面采用C25混凝土。本工程采用HPB235、HPB335.HPB400级钢筋，由业主指定采购。一、钢筋工程的制作加工：1.钢筋采用现场加工制作、手工绑扎，钢筋的运输采用塔吊，辅以人工搬抬到位。2 .按照施工现场平面布置，在现场西南角搭设135钢筋操作棚，现场配备钢筋切断机1台，钢筋弯曲机3台，钢筋对焊机1台，钢筋电焊机1台，钢筋调直机1台，钢筋切割机1台。3 .进场的钢筋必须有产品质量合格证书，并分厂家、分批号、分规格挂牌堆放，由责任取样、送样人会同甲方、监理及时按规定取样进行复试，复试合格后方可使用，对不合格钢筋要坚决退货。4 .钢筋的放样工要提前准确地做出钢筋原材料进场计划及钢筋配料表，材
3、料部门应计划及时组织材料进场。5 .钢筋加工制作时，要将钢筋加工表与设计图复核，检查下料表是否有错误和遗漏，对每种钢筋要按下料表检查是否达到要求，经过这两道检查后，再按下料表放出实样，试制合格后方可成批制作，加工成型的钢筋要按部位编号，分规格堆放整齐，并挂标识牌，以便管理和取用。6 .钢筋原材及半成品的堆放均位于塔吊的回旋半径之内，便于吊装。二、钢筋分项工程的质量验收规范要求：1. 一般规定：当钢筋的品种、级别或规格需作变更时，应办理设计变更文件。在浇筑於之前，应进行钢筋隐蔽工程验收，其内容包括：a.纵向受力钢筋的品种、规格、数量、位置等；b.钢筋的连接方式、接头位置、接头数量、接头面积百分率
4、等。C.箍筋、横向钢筋的品种、规格、数量、间距等。d.予埋件的规格、数量、位置等。2 .钢筋的原材料应符合下列规定：钢筋进场时，应按现行国家标准（钢筋混凝土用热轧带肋钢筋）GB1499等规定抽取试件作力学性能检验，其质量必须符合有关标准的规定。钢筋检验所得的强度实测值应符合下列规定：a.钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；b.钢筋的屈服强度实测值与强度标准值的比值不应大于1.30；当发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学成分检验或其他专项检验。3 .钢筋加工应符合下列规定：受力钢筋的弯钩和弯折应符合下列规定：aHPB235级钢筋末端
5、应作180弯钩，其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍；b.当设计要求钢筋末端需作135弯钩时,HRB335级、HPB400级钢筋的弯弧内直径不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求。c.钢筋作不大于90弯折时，弯折处的弯弧内直径不应小于钢筋直径的5倍。除焊接封闭环式箍筋外，箍筋的末端应作弯钩，弯钩形式应符合设计要求；当设计无具体要求时，应符合下列规定：a.箍筋弯钩的弯弧内直径除应满足其弯弧内直径不应小于钢筋直径的2.5倍，弯钩的弯后平直部分长度不应小于钢筋直径的3倍规定外，尚应不小于受力钢筋直径。b.箍筋弯钩的弯折角度：对一般
6、结构，不应小于900；对有抗震等级要求的结构，应为135；C.箍筋弯后平直部分长度：对一般结构，不宜小于箍筋直径的5倍；对有抗震等级要求的结构，不应小于箍筋直径的10倍。钢筋调直采用机械方法，若采用冷拉方法时，HPB235级钢筋的冷拉率不宜大于4%,HRB335级、HRB400级和RRB400级钢筋的冷拉率不宜大于l%o钢筋加工的形状、尺寸应符合设计要求，其偏差应符合下表的规定:钢筋加工的允许偏差项目允许偏差（mm）受力钢筋顺长度方向全长的净尺寸10弯起钢筋的弯折位置20箍筋内净尺寸54 .钢筋连接应符合下列规定：纵向受力钢筋的连接方式应符合设计要求。在施工现场，应按国家现行标准钢筋机械连接通
7、用技术规程JGJ107,钢筋焊接及验收规程JGJl8的规定抽取钢筋机械连接接头、焊接接头试件作力学性能检验，其质量应符合有关规程规定。钢筋的接头宜设置在受力较小处，同一纵向受力钢筋不宜设置两个或两个以上接头，接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。在施工现场，应按国家现行标准钢筋机械连接通用技术规程JGJ107,钢筋焊接及验收规程JGJl8的规定对钢筋机械连接接头、焊接接头的外观进行检查，其质量应符合有关规程规定。当受力钢筋采用机械连接接头或焊接接头时，设置在同一构件内接头宜相互错开。纵向受力钢筋机械连接接头及焊接接头连接区段的长度为35d（d为纵向受力钢筋的较大直径）且不小于50
8、0mm,凡接头中点位于该连接及焊接的接头面积百分率为该区段内有接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。同一连接区段内，纵向受力钢筋的接头面积百分率应符合设计要求，当设计无具体要求时，应符合下列规定：a.在受拉区不宜大于50%；b.接头不宜设置在有抗震设防要求的框架梁端、柱端的箍筋加密区；当无法避开时，对等强度高质量机械连接接头，不应大于50虹c.直接承受动力荷载的结构构件中，不宜采用焊接接头，当采用机械连接接头时，不应大于50吼同一构件中相邻纵向受力钢筋的绑扎搭接接头宜相互错开，绑扎搭接接头中钢筋的横向净距不应小于钢筋直径，且不应大于25mmo钢筋绑扎搭接接头连接区段的长度
9、为1.3L1（L1为搭接长度），凡搭接接头中点位于该连接区段长度内的搭接接头均属于同一连接区段。同一连接区段内，纵向钢筋搭接接头面积百分率为该区段内有搭接接头的纵向受力钢筋截面面积与全部纵向受力钢筋截面面积的比值。注：图中所示搭接接头同一连接区段内的搭接钢筋为两根，当各钢筋直径相同时，接头面积百分率为50%。同一连接区段内，纵向受拉钢筋接头面积百分率应符合设计要求:a.机械连接、焊接在任一35d且不小于500mm区段内不大于50%；b.绑扎连接在任一L3倍搭接长度区段内，不大于25虬纵向受力钢筋绑扎搭接接头的最小搭接长度应符合舲结构工程施工质量验收规范附录B的规定外，还应符合03G329T图集
10、要求。附录B纵向受力钢筋的最小搭接长度B.0.1当纵向受拉钢筋的绑扎搭接接头面积百分率不大于25%时，其最小搭接长度应符合表B.0.1的规定。表B.0.1纵向受拉钢筋的最小搭接长度钢筋类型混凝土强度等级C15C20-C25C30-C35C40光圆钢筋HPB23545d35d30d25d带肋钢筋HRB33555d45d35d30dHRB400.RRB40055d40d35d注：两根直径不同钢筋的搭接长度，以较细钢筋的直径计算。B.0.2当纵向受拉钢筋搭接接头面积百分率大于25%,但不大于50%时，其最小搭接长度应按本附录表B.0.3的数值乘以系数1.35取用。B.0.3当符合下列条件时，纵向受拉
11、钢筋的最小长度应根据本附表B.0.1条至B.0.2条确定后，按下列规定进行修正：a.当带肋钢筋的直径大于25m时，其最小搭接长度应按相应数量乘以系数1.1取用。b.对环氧树脂涂层的带肋钢筋，其最小搭接长度应按相应数值乘以系数1.25取用。c.当在混凝土凝固过程中受力钢筋易受扰动时（如滑模施工），其最小搭接长度应按相应数值乘以系数1.1取用。d.对末端采用机械锚固措施的带肋钢筋，其最小搭接长度可按相应数值乘以系数0.7取用。e.当带肋钢筋的混凝土保护层厚度大于搭接钢筋直径的3倍且配有箍筋时，其最小搭接长度可按相应数值乘以系数0.8取用。f.对有抗震设防要求的结构构件，其受力钢筋的最小搭接长度对一
12、、二级抗震等级应按相应数值乘以系数L15采用；对三级抗震等级应按相应数值乘以系数1.05采用。乡在任何情况下，受拉钢筋的搭接长度不应小于300mm。B.0.4纵向受压钢筋搭接时，其最小搭接长度应根据本附录B.0.1条至B.O.3条的规定确定相应数值后，乘以系数0.7取用。在任何情况下，受压钢筋的搭接长度不应小于200mm。在梁、柱类构件的纵向受力钢筋搭接长度范围内，应按设计要求配置箍筋。当设计无具体要求时，应符合下列规定：a.箍筋直径不应小于搭接钢筋较大直径的0.25倍；b.受拉钢筋区段的箍筋间距不应大于搭接钢筋较小直径的5倍，且不应大于100mm；c.受压搭接区段的箍筋间距不应大于搭接钢筋较
13、小直径的10倍，且不应大于200mm；d.当柱中纵向受力钢筋直径大于25mm时，应在搭接接头两个端面外IoOninI范围内各设置两个箍筋，其间距宜为50mm。5、钢筋安装应符合下列规定：钢筋安装时，受力钢筋的品种、级别、规格和数量必须符合设计要求。钢筋安装位置的偏差应符合下表的规定。钢筋安装位置的允许偏差和检验方法项目允用差(mn)检验方法绑扎钢筋网长、宽10钢尺检查网眼尺寸20钢尺量连续三档、取量大值绑扎钢筋骨架长10钢尺检查宽、高5钢尺检查受力钢筋间距10钢尺量两端、中间各一点，取量大值去F距5保护层厚度基础10钢尺检查柱、梁5钢尺检查板、墙、壳3钢尺检查绑扎箍筋、横向钢筋间距20钢尺量连
14、续三档、取量大值钢筋弯起点位置20钢尺检查预埋件中心线位置5钢尺检查水平高差3,0钢尺和塞尺检查注:1 .查预埋件中心线位置时，应沿纵、横两个方向量测，并取其中的较大值；2 .表中梁类、板类构件上部纵向受力钢筋保护层厚度的合格点率应达到90%及以上，且不得有超过表中数值L5倍的尺寸偏差。三、钢筋的焊接、连接：本工程为全剪力墙结构,钢筋为HPB235.HRB335.HRB400级钢筋,合理选用钢筋连接方案对保证工程质量、降低工程成本、加快工程施工进度尤为重要。依据本工程设计要求，对于钢筋直径V28m时采用绑扎连接或焊接连接。根据工程实际情况，绑扎搭接；钢筋直径216以上的钢筋采用焊接连接，对钢筋
