1、排水管道施工之前，应认真做好施工前的各项准备工作和管线测量放样。调查好各种施工的牛，以保证施工活动的顺利进行。另外，现场施工准备还应与预制件加工准备相结合、与施工班组相结合。其程序为：1、中线测量在施工中，根据设计设定的路线控制点，在现场测中线的起点、终点控制中心桩（用木桩固定，桩顶钉中心钉设定）。2、坡度板埋设坡度板间距设为10米左右,当机械挖槽时应在人工清槽前埋设坡度板。坡度板应埋设牢固,不应高出地面，伸出槽帮长度不小于30cm。坡度板的截面尺寸为820cmo坡度板上的管线中心钉和高程板的高程钉保持垂直。1）、沟槽开挖首先清除开挖范围内不可利用土方全部挖除运至指定地点。沟槽开挖采用以机械开

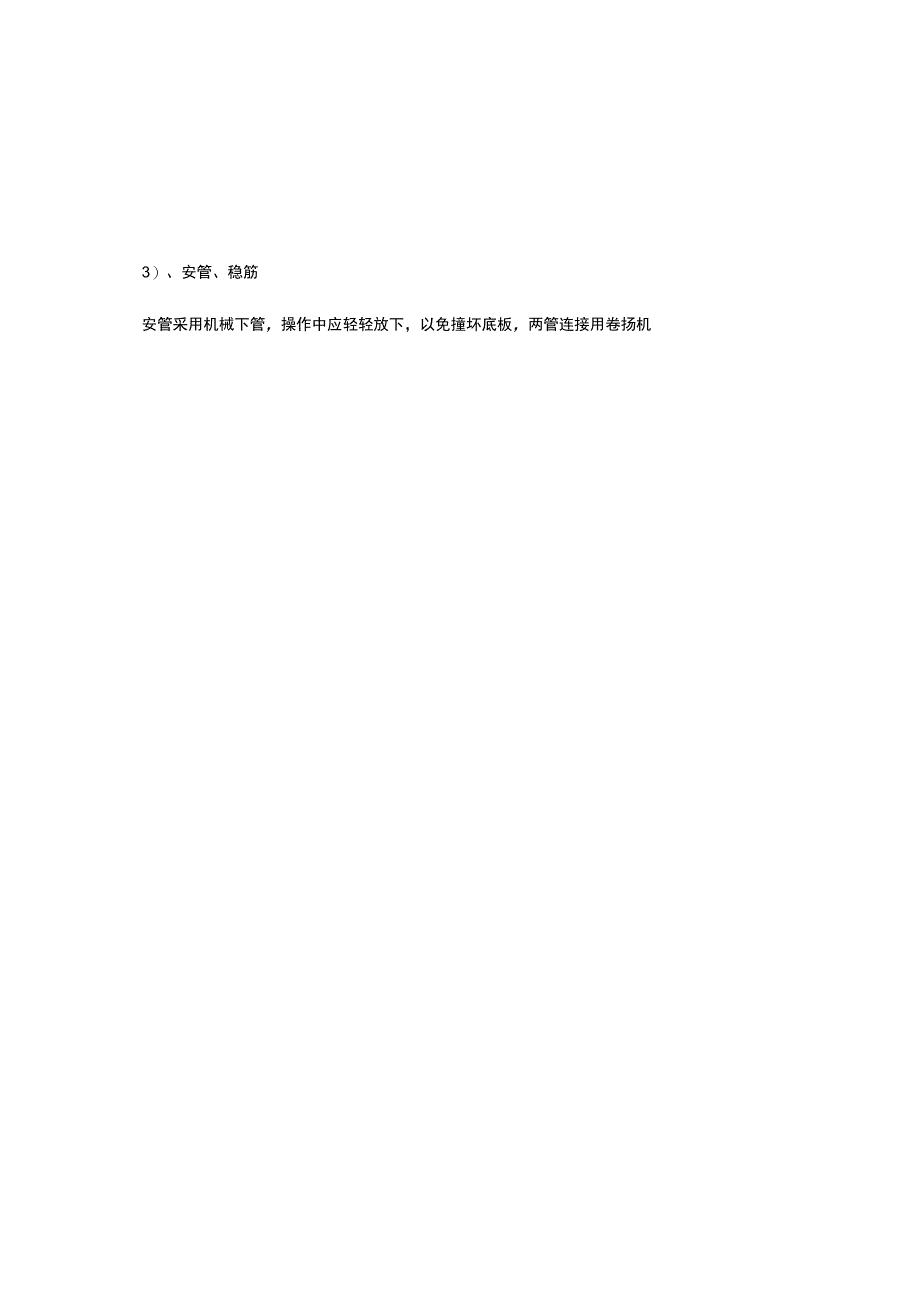

2、挖为主，人工开挖为辅，沟槽开挖将采用单坡式放坡，坡度按1:0.33放坡,挖土机挖至离设计标高200mm时，采用人工清底，并在槽底两侧留排水沟，以防止沟槽底浸泡。2）、立模浇筑混凝土基础根据道路中心线由技术员、施工员共同定出管位中心线后在两侧立模。模板采用新模板。木模要求立稳、标高准确，设100mm碎石垫层，垫层要求级配碎石表面无风化，基本平整。底板采用C20验浇筑，底板验用平板震动夯实机震动二次后，抹平拉毛，并及时加盖草袋养护。3）、安管、稳筋安管采用机械下管，操作中应轻轻放下，以免撞坏底板，两管连接用卷扬机市政给排水管道工程施工方案1.2.4 火电施工质量验收评定标准。1.2.5 电力建设安

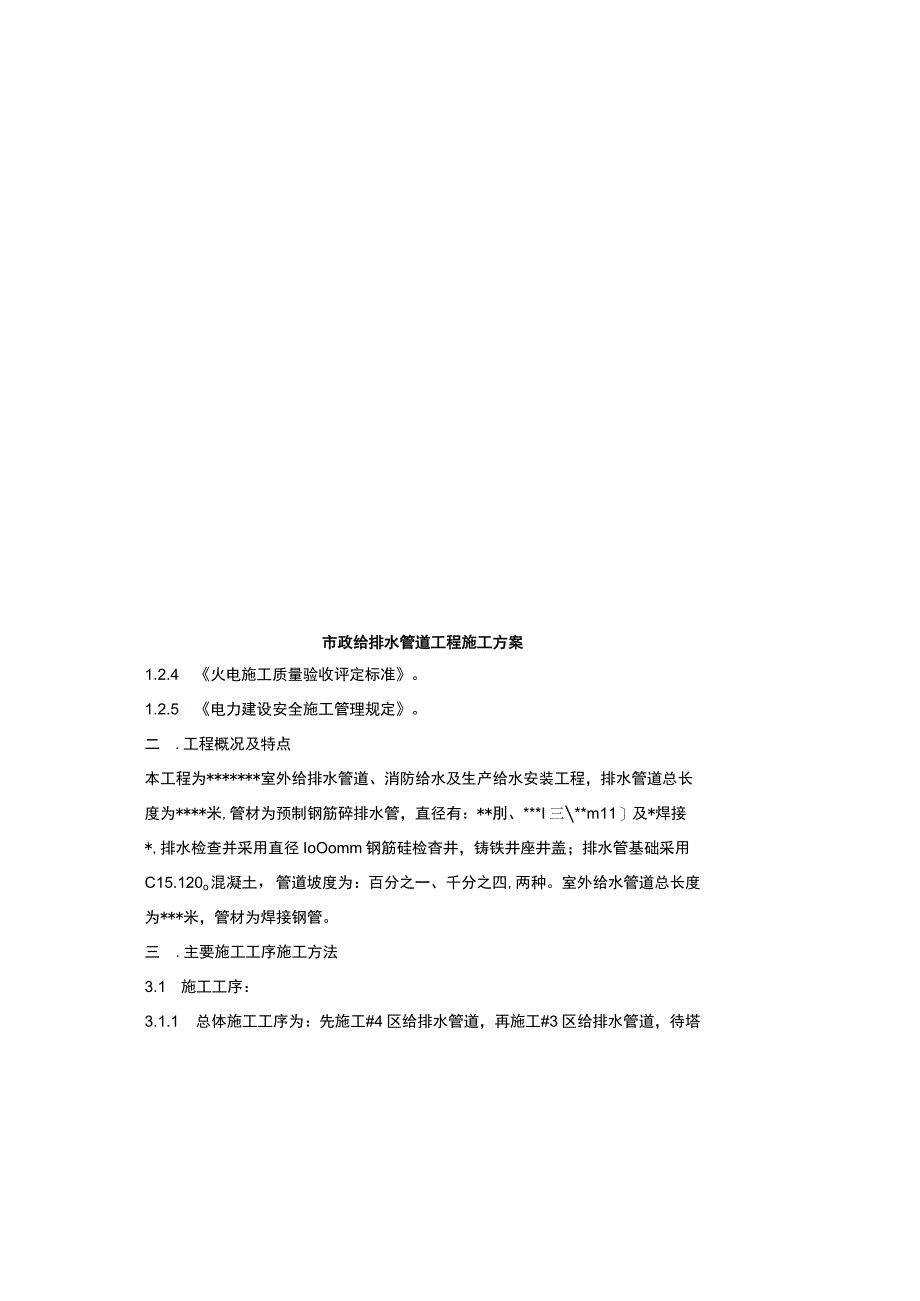

3、全施工管理规定。二 .工程概况及特点本工程为*室外给排水管道、消防给水及生产给水安装工程，排水管道总长度为*米,管材为预制钢筋碎排水管，直径有：*刖、*I三*m11及*焊接*,排水检查并采用直径IoOomm钢筋硅检杳井，铸铁井座井盖；排水管基础采用C15.120o混凝土，管道坡度为：百分之一、千分之四,两种。室外给水管道总长度为*米，管材为焊接钢管。三 .主要施工工序施工方法3.1 施工工序：3.1.1 总体施工工序为：先施工#4区给排水管道，再施工#3区给排水管道，待塔吊拆除后在进行连接。3.1.2 排水管道具体施工工序为：测量放线-土方开挖-清基底-基底垫层-混凝土管对口-验检查井-上部验
4、-通水试验-土方回填3.1.3 给水管道具体施工工序为：测量放线土方开挖-清基底-沙垫层-管道防腐-管道安装-通水打压-土方回填3.2 施工方法：排水管道：321土方工程本工程土方工程,排水沟道总长约470米，土方总量约2600m3,土方开挖采用返铲挖掘机坑外挖土，放坡系数0.75,管道交叉处一次开挖至-3.5米，RW管下预留300mm土层，DD管下预留200mm土层,余土采用人工挖土，拉紧，管口基本平接调整管底标高后，方可进行下一接管的吊安。4）、稳筋浇验在管道吊装完毕后立模浇筑稳筋砂,浇筑时应两边同时进行，用插入式震动棒反复振捣，直至管底充实方可。5）、客井所有窖井均采用砖砌园井，直径为I
5、Oo0。窘井做法严格按市政设计院通用图进行施工。6）、闭水（污水管道要求）待窖井砌筑完毕，封头保养好后，方可进行。先放水浸泡24小时后，目测无明显渗漏方可进行闭水试验。7）、回填回填待闭水合格后进行，首先抽干槽内积水，在有土地段用挖机将土挖至沟槽边。在无土地段，全部用挖运Ikm外土方到沟槽边平土，反复翻耕，用挖机回填，回填厚度为每300mm一层,人工整平后夯实，分层回填，注意沟槽两边同时进行。当回填到一定高度后，采用双向振动夯实机碾压密实。一编制依据1、1施工图纸：1 .给排水管道综合平面图（TLO401S-S0202（变）1.2现行国家工程质量验收规范：1.2.1 混凝土结构工程施工质量验收
6、规范（GB50204-2002）。1.2.2 钢筋焊接及验收规程（JGJ18-2002）o1.2.3 电力建设施工及验收技术规范（SDJ69-87）ob、检直并采用Iooo三钢筋险检查井，验底板厚200mm,12双层钢筋网,已检查井壁厚150mm,砂井壁内侧配6(g)150钢筋网，碎为C25爬梯用18钢筋制做安装在检查井侧壁，间距360mm0C、检查并在排水管校正完后，即开始绑筋支模,井身采用宽100廊钢模拼成，预制井盖在场外预制，井身拆模回填后现场安装，安装完后砌筑井颈安装铸铁井盖，5碎浇筑时采用人工搭溜槽浇筑。3.2.5 回填土:a、闭水试验结束采用人工回填，两台蛙式打夯机配合。b、回填土
7、每层厚度200mmoC、如固定端回填至RW管垫层底，将RW管外土方挖至管外30Omm,施工RW管垫层，RW管施工完后继续回填至设计地面标高。给水管道：3.2.6 土方工程：给水沟道长为约312米，土方量约为600m3土方开挖采用返铲挖掘机坑外挖土,在进行土方开挖时，因为不得扰动管下原土层,所以采用挖掘机进行挖土时沟槽底部应留有300加厚的土方采用人工进行清理。自卸汽车运土方。所挖土方必须全部运走，运至指定地点土方开挖分段进行，每段20米，第一段20米，土方外运，第一段施工完后开挖下一段，所挖土方填前一段。根据施工进度现场调配回填土。3.2.7 基础夯实：依据图纸设计要求，如为未经扰动的原状土层
8、，则天然地基进行夯实。如为回填土，则在回填土地段做300mm灰土垫层。人工找坡，检杳井下部的土方采用人工开挖,基槽底部挖300500排水沟，每隔20米设500500800集水坑，DD管在RW管挖土放坡边坡上,待RD管施工完，土方回填夯实至RW基底标高后，侧面人工挖土,再施工。自卸汽车运土方，运至指定地点，土方开挖分段进行，每段20米，第一段20米，土方外运，第一E殳施工完后开挖下一段，所挖土方回填前一段。3.2.2垫层:a、碎垫层采用人工搭溜槽浇筑，每隔20米设一个溜槽，槽下用人工推车浇筑。b、机械挖完土方后，钉龙门板，定出管道中心线和标高控制线按设计要求放坡。c、人工清土，按设计垫层底标高和
9、坡度清土。d、支模、浇筑已垫层，用木抹子拉毛。e、管道两边的硅待管道安装校正完后二次支模浇筑。323碎管安装a、钉龙门板，拉线，线为管道中心线和距管顶200mm控制线，线的坡度为设计管道坡度。b、排管、接口，本工程采用的硅管为平口对接硅管，管道接口校正后，两侧用石子卡住，整段管道校正完后，用1：2水泥砂浆抹口，待两个检查井之间的管道都校正好后，支模浇筑管道两侧的碎。324磅检查井：a、施工顺序：底板钢筋-底板模板-底板硅-侧壁钢筋-侧壁模板-侧壁碎-预制碎井盖-砌砖-安装铸铁井盖五 .机械、工器具计划详见机械、工器具计划表六 .安全生产、文明施工及安全技术保证措施沟槽每30m设一座下人爬梯,爬
10、梯用钢脚手杆搭设。6.1 所有参加施工的作业人员必须经安全检直技术操作培训合格。操作人员有权拒绝执行违反安全规定的指令，严禁洒后作业。6.2 特殊工种（电工、电焊工、机械操作、吊装操作工等）必须经培训考试合格后持证上岗。63各工种工序施工前须由施工负责人进行技术交底，并签字。6.4 设专职安全员，建立定期安全检查制度、检查有记录，对查出的隐患及时整改，对严重情况有权停止施工并立即向项目经理汇报，并要求停工。6.5 施工场地内外及场内电缆保护区未征得有关部门同意严禁开挖等，地下作业加强对场内电缆保护。6.6 基坑四周未回填前设防护栏杆。6.7 入现场的施工人员必须遵守各项规章制度且听从安监人员的
11、指挥。6.8 施工人员进入现场必须正确配戴安全帽，高空作业必须系好安全带并且把安全带系在高处牢固的脚手架或其它物体上。6.9 登高作业时所使用的工具必须放在工具袋内，严禁放在模板或跳板上，以防落物伤人。6.10 本工程所用的电器设备一律由专业的电工负责接线、检修，所使用的电器设备应有良好的接地且应将电源线接在漏电保护器下。328管道防腐：采用底漆二度加环氧煤沥表漆防腐涂料二度。在钢管安装前完成。329管道安装：329.1钢管的安装管道在安装时，位置应准确,标高及坡度必须准确，中心应成直线，不得出现弯曲等现象。钢管安装采用焊接，电焊工必须持有有效的相应等级的焊工证件，所采用的电焊条应有合格证，及
12、复检报告。在焊接时电焊条应进行烘干，不可采用受潮或过期的焊条进行焊接。管道在焊时应做成坡口，且打磨平整，管口平直的偏差应小于1mm,最大也不得超过2mm.焊缝应不含砂眼，窝穴，气眼及焊渣，外表面呈整齐鱼鳞状。焊接完毕以后必须清净焊渣，浮皮及碎屑。3.2.10土方回填：管道安装完毕后，应尽快进行水压试验，试验压力应为其工作压力的1.25倍且不小于1.5MPa待试压完毕后焊口必须进行防腐方可进行土方的回填,回填时应做好隐蔽工程验收并做好记录。回填土方时管道两侧及管顶以上300mm部分应采用砂土或颗粒径不大于12mm的土壤回填经夯实后方可回填原土。回填土中不得掺有混凝土，碎石，石块和大于100mm的
13、坚实土块，不得采用冻土块进行回填。管顶两侧就同时对称回填，应严格分层夯实。并不得损坏管子的防腐层分层夯实时虚铺厚度不得大于0.3m,夯实时采用电动夯机进行打夯，用机械回填管沟时，机械不得在管道上方行走。四.劳动力需用量计划详见劳动力需用量计划表7.2 重点部位建立安全制度且制度上墙。7.3 严格三级防火制度，备齐各类防火工具、设备，材料放置使用方便地点，不得随意拿动、转移，落实监护人、防火组织机构健全，设专人主管，责任到人。7.4 焊、割作业，氧气瓶与乙焕瓶距离不少于IOm,与易燃易爆物的距离不小于30m,氧气、乙快等设专库，用完瓶入库，不得散堆乱放。7.5 加强电气管理、防止发生电气火灾。八
14、.机械设备安全措施：8.1 按设备管理规定，严格执行机械设备的保养规程,和安全规程及安全操作规程，机械设备按原机技术性能规定正确使用。8.2 必须严格执行条列制度和定期保养制度。作好操作前、操作中、操作后设备的清洁，润滑紧固调整和防腐工作，机械设备运转到保养周期定额工时时，必须按规定进行保养，严禁机械设备超负荷运转使用，带病运转和作业中进行维修。机械工器具计划序号名称规格单位数量1钢脚手48T82扣件综合个10003木模板f1004跳板块305蛙式打夯机台26平板振捣器套16.11 电焊工使用电器工具时应戴好绝缘手套,穿好绝缘靴，移动电线时严禁生拉硬拽。6.12 在进行土方开挖时必须按规定进行
