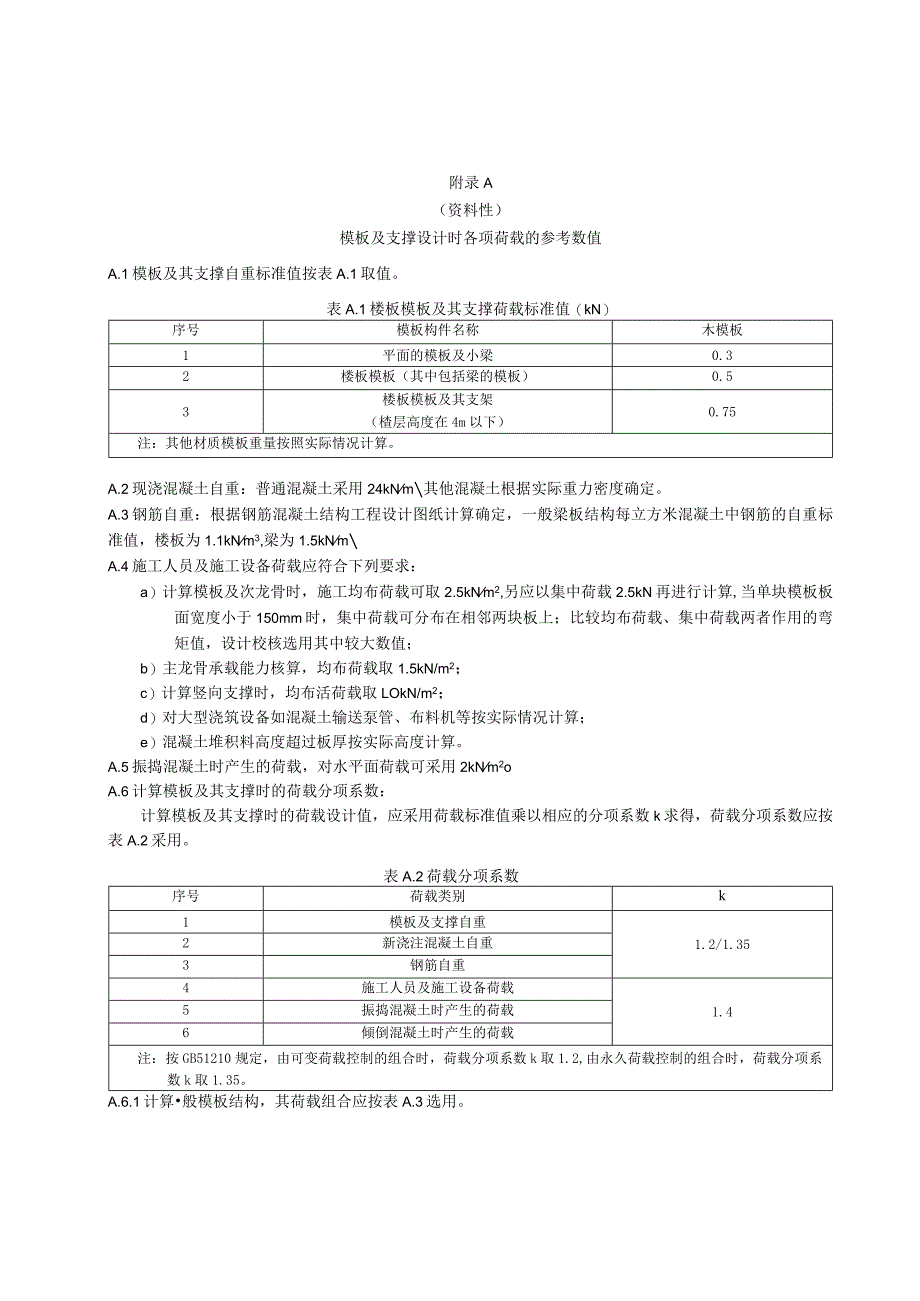

1、附录A(资料性)模板及支撑设计时各项荷载的参考数值A.1模板及其支撑自重标准值按表A.1取值。表A.1楼板模板及其支撑荷载标准值(kN)序号模板构件名称木模板1平面的模板及小梁0.32楼板模板(其中包括梁的模板)0.53楼板模板及其支架(楂层高度在4m以下)0.75注:其他材质模板重量按照实际情况计算。A.2现浇混凝土自重:普通混凝土采用24kNm其他混凝土根据实际重力密度确定。A.3钢筋自重:根据钢筋混凝土结构工程设计图纸计算确定,一般梁板结构每立方米混凝土中钢筋的自重标准值,楼板为1.1kNm3,梁为1.5kNmA.4施工人员及施工设备荷载应符合下列要求:a)计算模板及次龙骨时,施工均布荷

2、载可取2.5kNm2,另应以集中荷载2.5kN再进行计算,当单块模板板面宽度小于150mm时,集中荷载可分布在相邻两块板上;比较均布荷载、集中荷载两者作用的弯矩值,设计校核选用其中较大数值;b)主龙骨承载能力核算,均布荷载取1.5kN/m2;c)计算竖向支撑时,均布活荷载取LOkN/m2;d)对大型浇筑设备如混凝土输送泵管、布料机等按实际情况计算;e)混凝土堆积料高度超过板厚按实际高度计算。A.5振捣混凝土时产生的荷载,对水平面荷载可采用2kNm2oA.6计算模板及其支撑时的荷载分项系数:计算模板及其支撑时的荷载设计值,应采用荷载标准值乘以相应的分项系数k求得,荷载分项系数应按表A.2采用。表

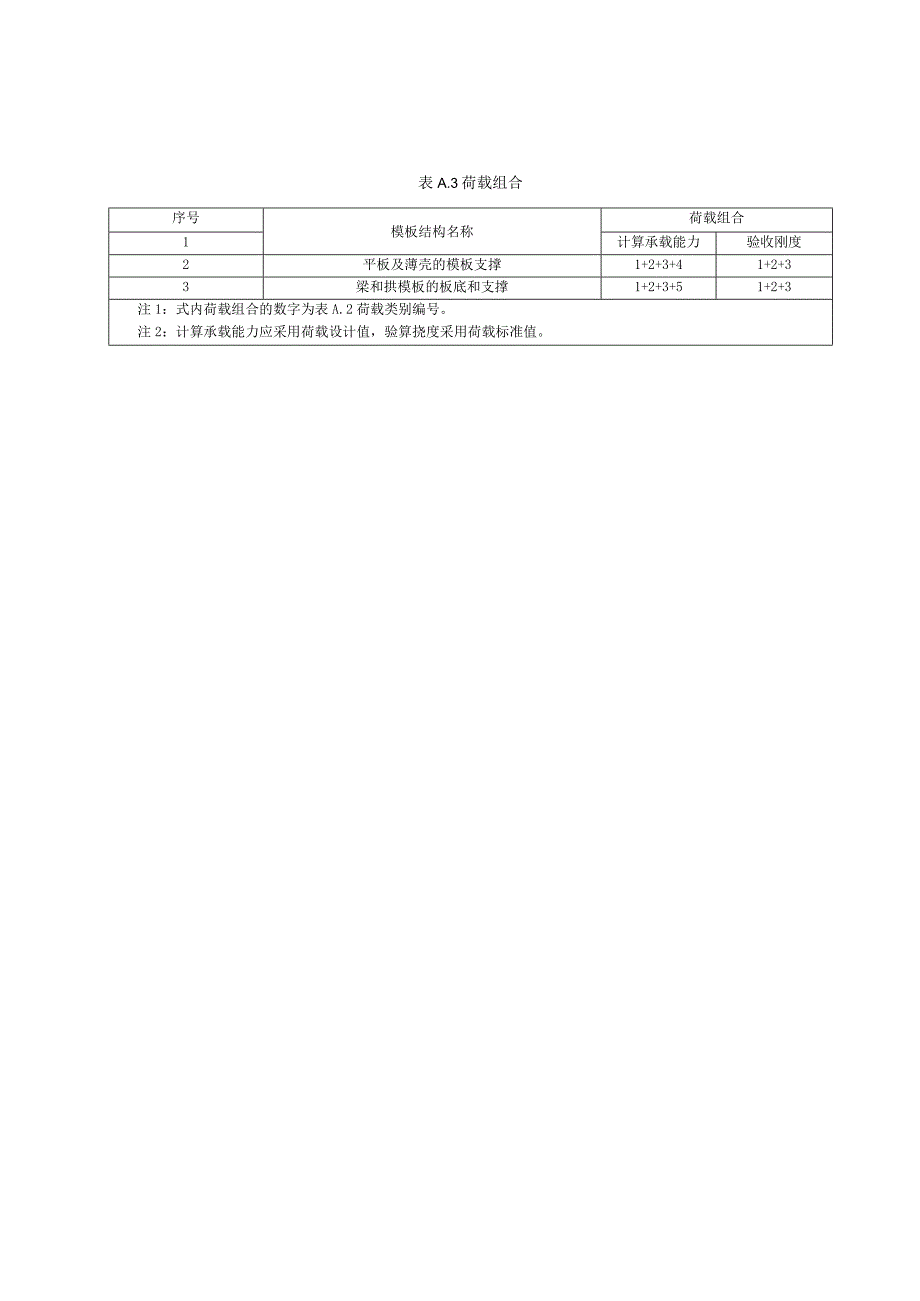

3、A.2荷载分项系数序号荷载类别k1模板及支撑自重1.2/1.352新浇注混凝土自重3钢筋自重4施工人员及施工设备荷载1.45振捣混凝土时产生的荷载6倾倒混凝土时产生的荷载注:按GB51210规定,由可变荷载控制的组合时,荷载分项系数k取1.2,由永久荷载控制的组合时,荷载分项系数k取1.35。A.6.1计算般模板结构,其荷载组合应按表A.3选用。表A.3荷载组合序号模板结构名称荷载组合1计算承载能力验收刚度2平板及薄壳的模板支撑1+2+3+41+2+33梁和拱模板的板底和支撑1+2+3+51+2+3注1:式内荷载组合的数字为表A.2荷载类别编号。注2:计算承载能力应采用荷载设计值,验算挠度采用

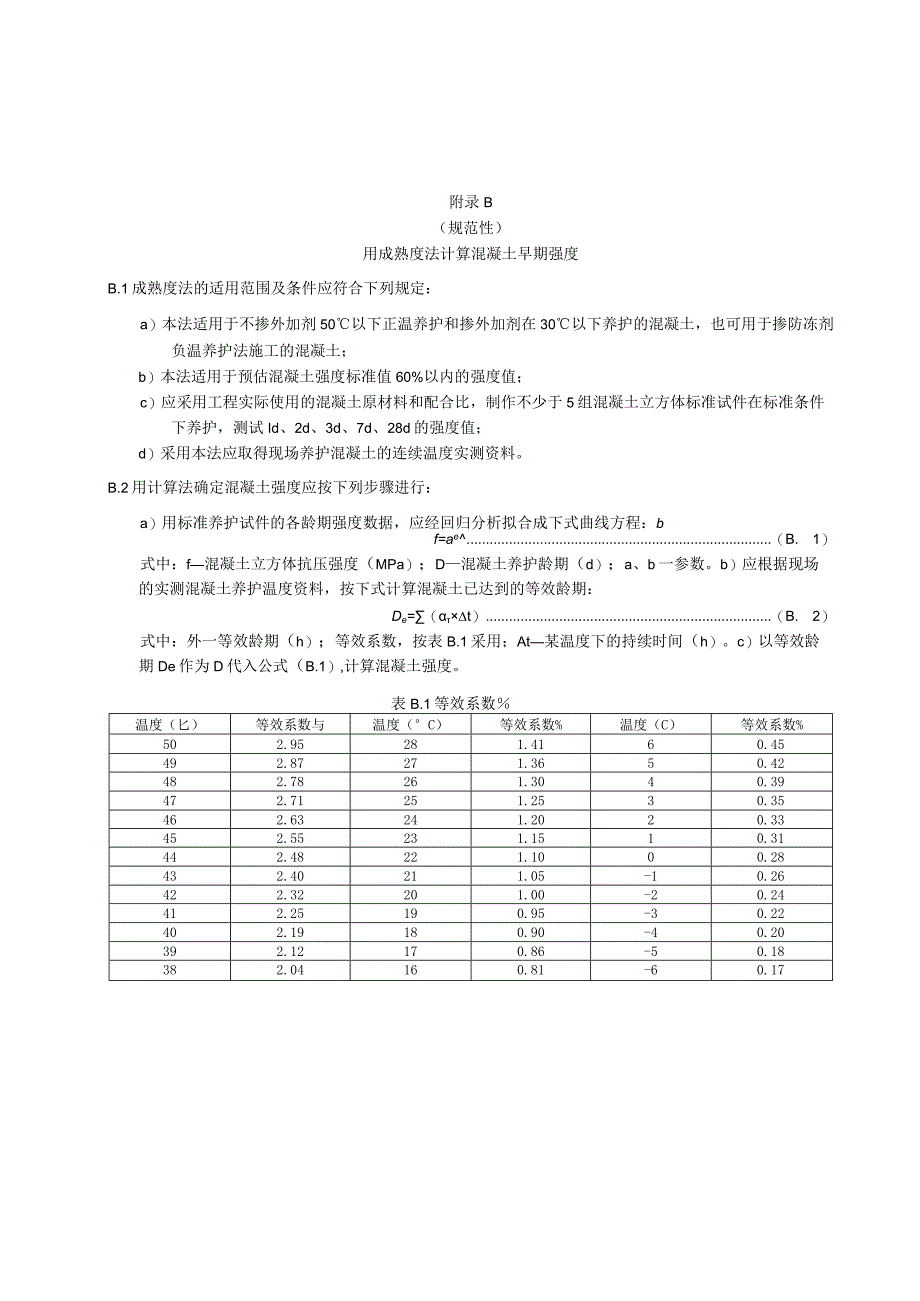

4、荷载标准值。附录B(规范性)用成熟度法计算混凝土早期强度B.1成熟度法的适用范围及条件应符合下列规定:a)本法适用于不掺外加剂50以下正温养护和掺外加剂在30以下养护的混凝土,也可用于掺防冻剂负温养护法施工的混凝土;b)本法适用于预估混凝土强度标准值60%以内的强度值;c)应采用工程实际使用的混凝土原材料和配合比,制作不少于5组混凝土立方体标准试件在标准条件下养护,测试Id、2d、3d、7d、28d的强度值;d)采用本法应取得现场养护混凝土的连续温度实测资料。B.2用计算法确定混凝土强度应按下列步骤进行:a)用标准养护试件的各龄期强度数据,应经回归分析拟合成下式曲线方程:bf=ae(B.1)式

5、中:f混凝土立方体抗压强度(MPa);D混凝土养护龄期(d);a、b一参数。b)应根据现场的实测混凝土养护温度资料,按下式计算混凝土已达到的等效龄期:De=(t)(B.2)式中:外一等效龄期(h);等效系数,按表B.1采用;At某温度下的持续时间(h)。c)以等效龄期De作为D代入公式(B.1),计算混凝土强度。表B.1等效系数温度(匕)等效系数与温度(C)等效系数%温度(C)等效系数%502.95281.4160.45492.87271.3650.42482.78261.3040.39472.71251.2530.35462.63241.2020.33452.55231.1510.31442

6、.48221.1000.28432.40211.05-10.26422.32201.00-20.24412.25190.95-30.22402.19180.90-40.20392.12170.86-50.18382.04160.81-60.17表B.1等效系数(续)温度(C)等效系数生温度(C)等效系数4温度(C)等效系数生371.98150.77-70.15361.92140.74-80.13351.84130.70-90.12341.77120.66-100.11331.72110.62-110.10321.66100.58-120.08311.5990.51-130.08301.5380

7、.48-140.07291.4770.48-150.06附录C(规范性)过程控制及验收表格表C.1模板早拆安装验收记录表单位(子单位)工程名称验收部位施工单位技术负贡人验收依据项目内容施工单位检查评定记录(是Y,否X)监理(建设)单位验收记录(同意也不同意X)主控项目1构配件是否符合施工方案的要求2支撑平面位置是否准确,连接是否牢固3支撑架体纵横距、步距、顶部悬挑长度符合模架设计要求,支撑搭设是否方正4早拆装置的支撑顶板与现浇结构混凝土模板是否支顶到位般项目1主次龙骨交错放置,一端顶实,另一端留出拆模间隙2多层连续支模符合施工方案规定施工单位检查评定结果专业工长:专业质量检查员:项目负责人:年

8、月日单位(子单位)工程名称监理(建设)单位验收结论专业监理工程师:(建设单位项目专业技术负责人)年月日注1:本表由专业质检员填写,施工单位保存。注2:允许偏差合格率达到90%以上为合格。表C2模板早拆第一次拆模申请单工程名称申请拆模部位混凝土设计强度等级混凝土浇筑完成时间年月日时申请拆模时间年月日时拆模时混凝土强度要求同时间混凝土抗压强度(MPa)强度报告编号等效龄期(d)2MPa早拆条件上层墙体或柱子的模板拆除并运走是否口楼层无过量施工荷载是口否口工程名称审批意见施工单位项目技术负责人专业质检员申请人注:本表由专业质检员填写,施工单位保存。表C.3模板拆除质验收表单位(子单位)工程名称分部(

9、子分部)工程名称验收部位施工单位技术负责人验收依据单位(子单位)工程名称本规程规定施工单位检查评定记录监理(建设)单位验收记录主控项第一次拆模时的混凝土强度控制楼板厚度早拆龄期控制强度般项目保留支撑情况是否符合要求支撑立杆是口否口是口否口水平杆是口否口是口否口无二次回顶情况是口否口是口否口保留支撑原状未扰动是口否口是口否口施工单位检查评定结果专业工长:专业质量检查员:项目负责人:年月日监理(建设)单位验收结论专业监理工程师:(建设单位项目专业技术负责人)年月日单位(子单位)工程名称注:本表由专业明检员填写,施工单位保存、表C.4底层支撑拆除申请单单位(子单位)工程名称分部(子分部)工程名称验收部位旅工单位技术负责人验收依据拆除时混凝土强度要求(楼板计算拆撑强度)同条件混凝土抗压强度(MPa)强度报告编号等效龄期(d)2MPa支撑拆除条件第一次拆模时的混凝土强度是否符合要求是口否口支撑最底层楼板结构强度是否符合要求是口否口楼层无过量施工荷载是口否口审批意见审批人:批准拆模时间:年月日单位(子单位)工程名称施工单位项目技术负责人专业质检员申请人注:本表由专业质检员填写,施工单位保存。
