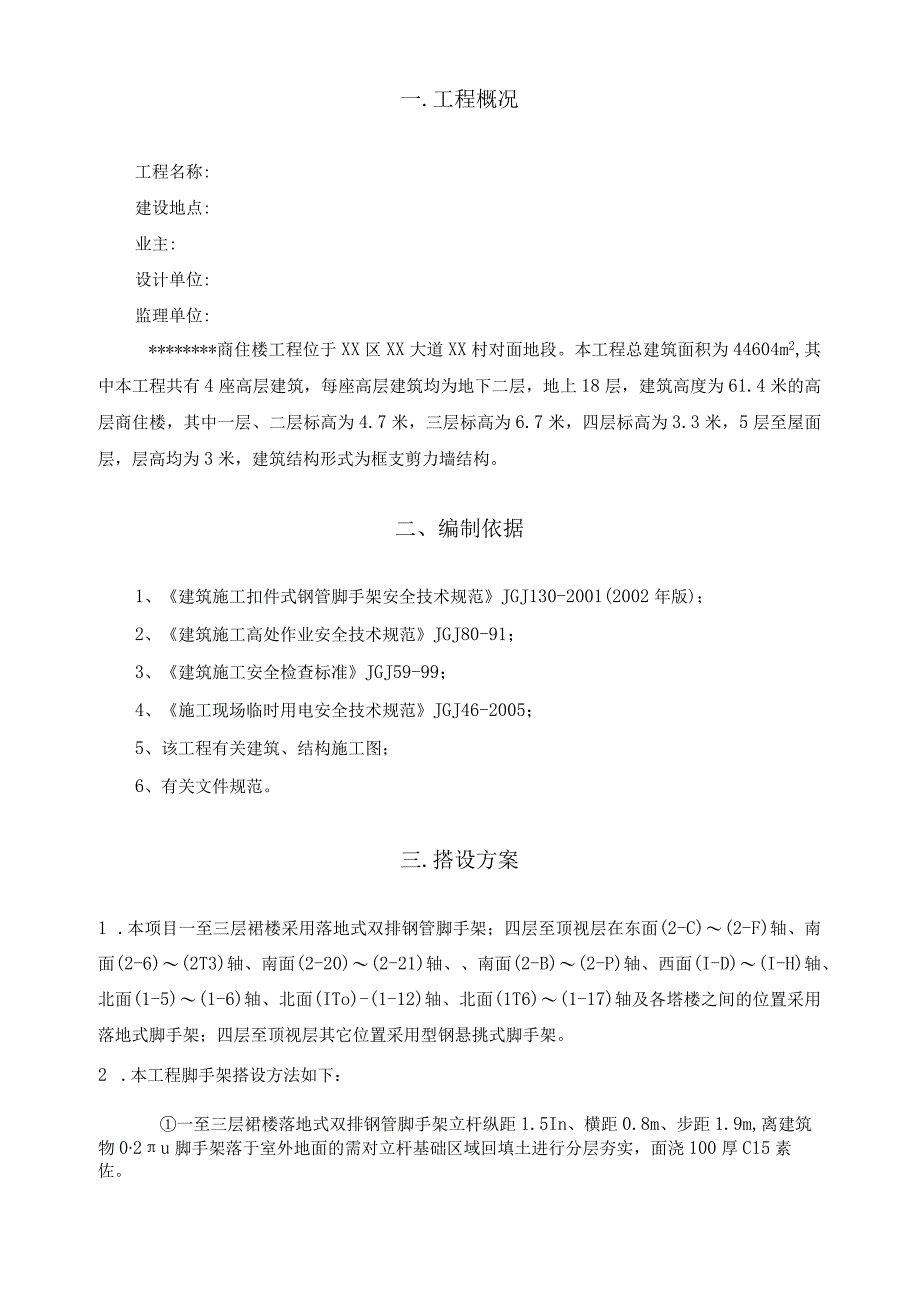

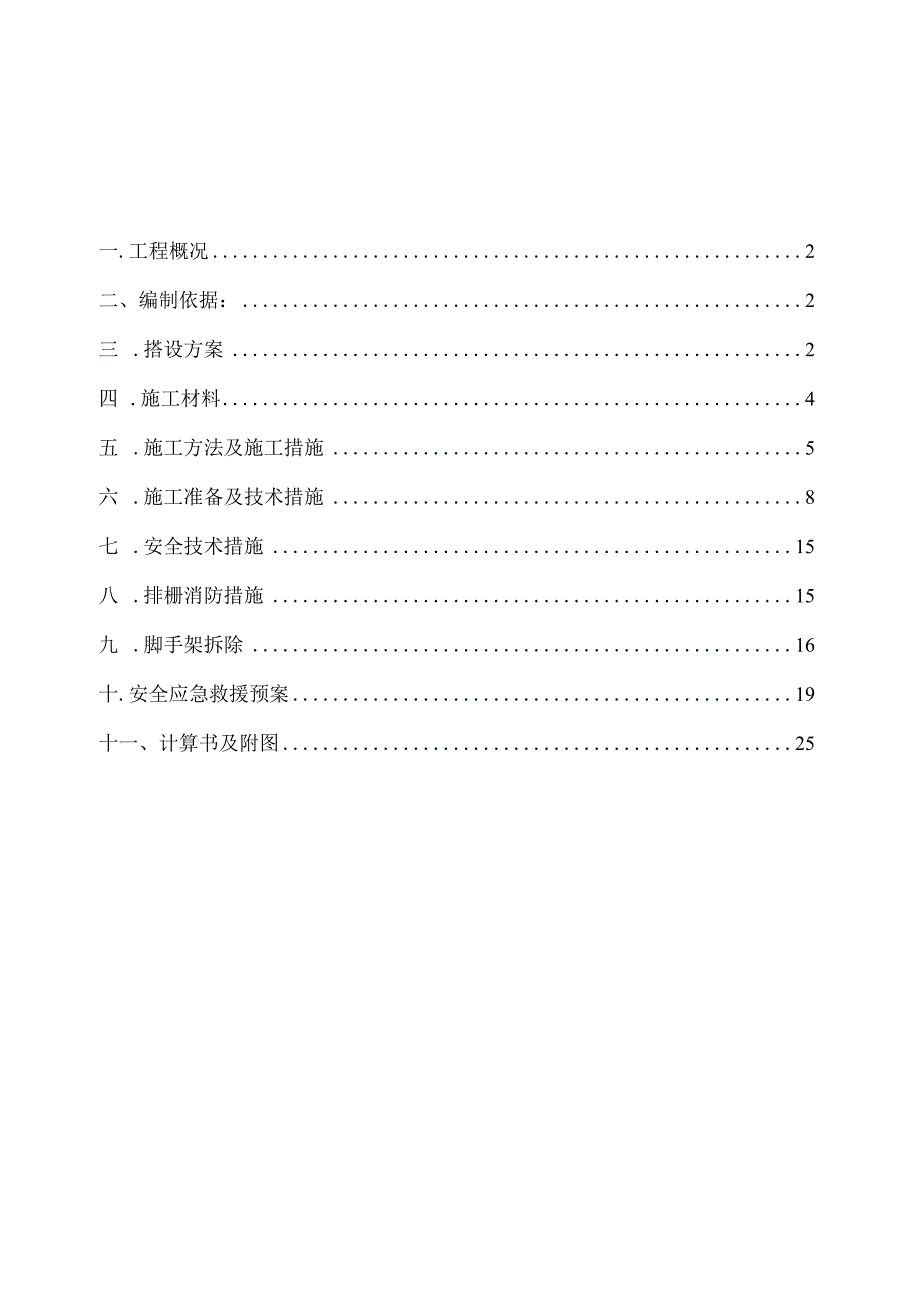

1、一.工程概况2二、编制依据：2三 .搭设方案2四 .施工材料4五 .施工方法及施工措施5六 .施工准备及技术措施8七 .安全技术措施15八 .排栅消防措施15九 .脚手架拆除16十.安全应急救援预案19十一、计算书及附图25一.工程概况工程名称:建设地点:业主:设计单位:监理单位:*商住楼工程位于XX区XX大道XX村对面地段。本工程总建筑面积为44604m2,其中本工程共有4座高层建筑，每座高层建筑均为地下二层，地上18层，建筑高度为61.4米的高层商住楼，其中一层、二层标高为4.7米，三层标高为6.7米，四层标高为3.3米，5层至屋面层，层高均为3米，建筑结构形式为框支剪力墙结构。二、编制依
2、据1、建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001(2002年版)；2、建筑施工高处作业安全技术规范JGJ80-91；3、建筑施工安全检查标准JGJ59-99；4、施工现场临时用电安全技术规范JGJ46-2005；5、该工程有关建筑、结构施工图；6、有关文件规范。三.搭设方案1 .本项目一至三层裙楼采用落地式双排钢管脚手架；四层至顶视层在东面(2-C)(2-F)轴、南面(2-6)(2T3)轴、南面(2-20)(2-21)轴、南面(2-B)(2-P)轴、西面(I-D)(I-H)轴、北面(1-5)(1-6)轴、北面(ITo)-(1-12)轴、北面(1T6)(1-17)轴及各塔楼之间的

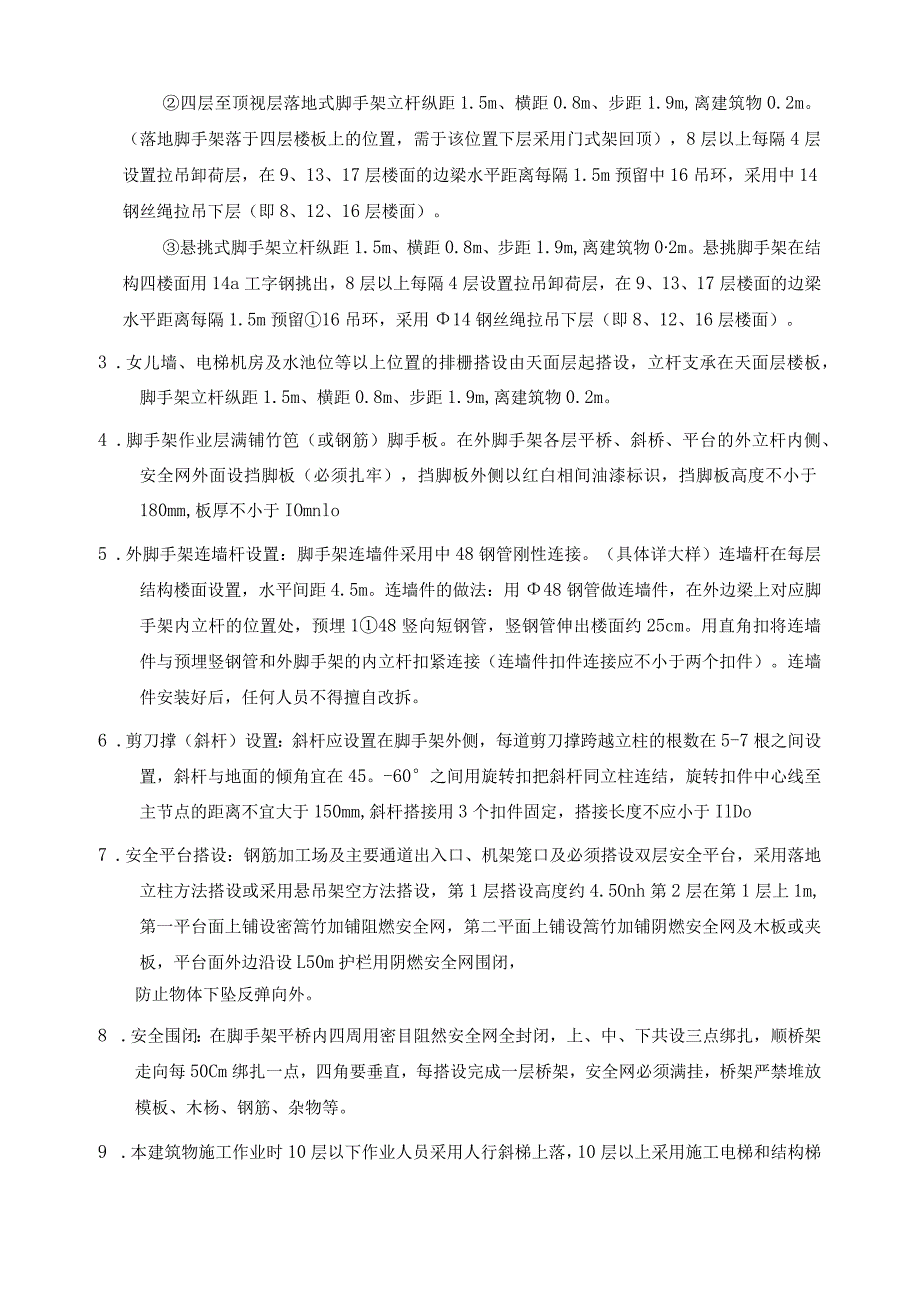

3、位置采用落地式脚手架；四层至顶视层其它位置采用型钢悬挑式脚手架。2 .本工程脚手架搭设方法如下：一至三层裙楼落地式双排钢管脚手架立杆纵距1.5In、横距0.8m、步距1.9m,离建筑物02u脚手架落于室外地面的需对立杆基础区域回填土进行分层夯实，面浇100厚C15素佐。四层至顶视层落地式脚手架立杆纵距1.5m、横距0.8m、步距1.9m,离建筑物0.2m。（落地脚手架落于四层楼板上的位置，需于该位置下层采用门式架回顶），8层以上每隔4层设置拉吊卸荷层，在9、13、17层楼面的边梁水平距离每隔1.5m预留中16吊环，采用中14钢丝绳拉吊下层（即8、12、16层楼面）。悬挑式脚手架立杆纵距1.5m
4、、横距0.8m、步距1.9m,离建筑物02m。悬挑脚手架在结构四楼面用14a工字钢挑出，8层以上每隔4层设置拉吊卸荷层，在9、13、17层楼面的边梁水平距离每隔1.5m预留16吊环，采用14钢丝绳拉吊下层（即8、12、16层楼面）。3 .女儿墙、电梯机房及水池位等以上位置的排栅搭设由天面层起搭设，立杆支承在天面层楼板，脚手架立杆纵距1.5m、横距0.8m、步距1.9m,离建筑物0.2m。4 .脚手架作业层满铺竹笆（或钢筋）脚手板。在外脚手架各层平桥、斜桥、平台的外立杆内侧、安全网外面设挡脚板（必须扎牢），挡脚板外侧以红白相间油漆标识，挡脚板高度不小于180mm,板厚不小于IOmnlo5 .外脚
5、手架连墙杆设置：脚手架连墙件采用中48钢管刚性连接。（具体详大样）连墙杆在每层结构楼面设置，水平间距4.5m。连墙件的做法：用48钢管做连墙件，在外边梁上对应脚手架内立杆的位置处，预埋148竖向短钢管，竖钢管伸出楼面约25cm。用直角扣将连墙件与预埋竖钢管和外脚手架的内立杆扣紧连接（连墙件扣件连接应不小于两个扣件）。连墙件安装好后，任何人员不得擅自改拆。6 .剪刀撑（斜杆）设置：斜杆应设置在脚手架外侧，每道剪刀撑跨越立柱的根数在5-7根之间设置，斜杆与地面的倾角宜在45。-60之间用旋转扣把斜杆同立柱连结，旋转扣件中心线至主节点的距离不宜大于150mm,斜杆搭接用3个扣件固定，搭接长度不应小于
6、IlDo7 .安全平台搭设：钢筋加工场及主要通道出入口、机架笼口及必须搭设双层安全平台，采用落地立柱方法搭设或采用悬吊架空方法搭设，第1层搭设高度约4.5Onh第2层在第1层上1m,第一平台面上铺设密篙竹加铺阻燃安全网，第二平面上铺设篙竹加铺阴燃安全网及木板或夹板，平台面外边沿设L50m护栏用阴燃安全网围闭，防止物体下坠反弹向外。8 .安全围闭：在脚手架平桥内四周用密目阻然安全网全封闭，上、中、下共设三点绑扎，顺桥架走向每50Cm绑扎一点，四角要垂直，每搭设完成一层桥架，安全网必须满挂，桥架严禁堆放模板、木杨、钢筋、杂物等。9 .本建筑物施工作业时10层以下作业人员采用人行斜梯上落，10层以上
7、采用施工电梯和结构梯上落。10 .卸料平台具体施工方法另详专题施工方案。11 .落地脚手架立杆基础做法：立杆底部均需采用18厚夹板垫脚；12 .脚手架防雷措施：脚手架搭设完成后，每幢楼单独布设防雷措施，布设高度为高出脚手架最大高度12m,用电缆线引下来，通过压片螺丝连接于结构钢筋上，形成防雷体系。架体接地电阻要求在10欧以下。13 .在建筑物北面（1-1）（1-12）轴附近范围有高压线，高压线电压为IIOKV,高压线离1-1轴水平距离为10米，高压线离1T2轴水平距离为12米，高压线距离地面高度约为20米，对此，在脚手架外立面高压线上下10米范围内采用竹篱笆（篙竹密排）进行防护。14 .作业面
8、的脚手板必须满铺，不得留空隙和探头板。平桥上施工总活荷不大于5KNm2,排栅不得同时超过两层施工作业。15 .凡未涉及者应按省、市有关外脚手架规范执行施工。四.施工材料1 .钢管：采用48壁厚3.0mm、无弯曲变形及无严重锈蚀的钢管，用作主柱、大横杆、小横杆和斜撑、连墙杆等。2 .连接构件：回转扣、直角扣、对接扣和驳芯。3 .底座：每根立杆底部均设置底座或垫板。4 .钢管、扣件须经送检合格后，方可使用。五.施工方法及施工措施1 .脚手架搭设顺序：纵向扫地杆立柱*k横向扫地杆第一道纵向水平杆一一第一道横向水平杆一-连墙件一-第二道纵向水平杆一-第二道横向水平杆。2 .立柱钢管立柱须符合以下要求：
9、（1）主柱应选用无弯曲变形的钢管。（2）钢管立柱脚均应套上钢底座,再垫厚度不小于50mm、面积不小于SlOn?的木板。并应设置纵、横扫地杆。（3）柱的接长：钢管柱采用顶口驳接，先在已装的立柱顶插入驳芯通，再将后装的立柱套上，然后在两管接口处装上对接扣，上紧螺栓。且两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不宜小于50OnIn各接头中心至主节点的距离不宜大于步距的1/3。3 .大、小横杆（对龙、牵、底托）（1）大横杆的垂直间距按桥层高。选用无弯曲变形的钢管，用直角扣与主柱纵向连接。在脚手架外侧平桥之间用钢管设置护栏（横牵）。（2）大横杆的接长采用对接扣
10、件连接，且对接扣应交错布置：两根相邻纵向水平杆的接头不宜设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的1/3。（3）小横杆（底托）应选用无弯曲变形的钢管，紧贴大横杆之下，两端用直角扣分别与内、外大横杆连接。（4）所有钢管端部外露直角扣件、旋转扣件不应小于Ioen1。（5）平桥支承在小横杆上。平桥采用348钢管做骨架，平桥作业层面铺设竹笆（或钢筋）脚手板。平桥必须与大、小横杆连接牢固。（6）外排架在两道大横杆之间设置两道中48钢管水平栏身杆，再用密目式安全网封闭。4 .剪刀撑（1）剪刀撑用回转扣与外排脚手架的主柱连
11、接，斜度以对标45。角为宜，不得支撑在非受力点处。每组剪刀撑的跨距应不多于7条立柱，剪刀撑在外侧立面从底到顶连续搭设。（2）剪刀撑斜杆的接长采用搭接，搭接长度不少于1m,并采用不少于2个旋转扣件固定，端部扣件盖板的边缘至杆端距离不少于100mmo5 .质量标准外脚手架技术要求、允许偏差、检验方法序号项目技术要求允许偏差检查方法与工具1基础不晃动，不滑动观察不沉降IOmm2立杆垂直度每层20mm用经纬仪或吊尺和卷尺最终30mm用经纬仪或吊尺和卷尺3主节点各扣件中心点相互距离150mm钢板尺4立杆上的对接扣件至主节点的距离150mm钢卷尺5大横杆上的对接扣件至主节点的距离150mm钢卷尺6扣件螺栓
12、拧紧扭力矩40-65Nm力矩扳手7剪刀撑与地面夹角45o-60o角尺8脚手板外伸长度单板130-150mm两板之和W300mm卷尺安装后的扣件螺栓拧紧扭力矩采用扭力扳手检查，抽样方法按随机分布原则进行。不合格的必须重新拧紧，直至合格为准。抽检数量为100个，允许的不合格数为5个。6 .安全平台搭设：钢筋加工场及主要通道出入口、机架笼口及必须搭设双层安全平台，采用落地立柱方法搭设或采用悬吊架空方法搭设，第1层搭设高度约4.50m,第2层在第1层上1m,第一平台面上铺设密篙竹加铺阻燃安全网，第二平面上铺设篙竹加铺阴燃安全网及木板或夹板，平台面外边沿设L50m护栏用阴燃安全网围闭，防止物体下坠反弹向
13、外。7 .所有扣件：直角扣、活动扣、连接扣、扎头等应全部点上雪油方便以后拆棚。8 .排栅必须分段验收后才能使用。9,玻璃幕墙的位置在设置卸荷吊环时要先将环璃拆除卸下，待脚手架拆除到该位置时再从新补上安装玻璃。10.未涉及者应按建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001(2002版）及省、市建委有关搭棚施工规程的有关规定执行。六.施工准备及技术措施6.1 施工准备6.1.1材料准备1、脚手板：脚手板采用钢筋焊接而成的钢脚手板。2、钢管：钢管在市建委备案的租赁厂家进行租赁，钢管的质量应符合现行国家标准碳素结构钢中Q235-A级钢的规定。钢管的规格，采用外径48mm、壁厚3.Omm
14、的钢管，其尺寸和表面质量应符合建筑施工扣件式钢管脚手架安全技术规范中8.1.1、8.1.2条的规定。钢管必须涂有防锈漆并严禁打孔。用于立杆、大横杆和斜杆的钢管长度为46m,用于小横杆的钢管长度为L52.0m3、扣件：采用可锻造铸铁制作的扣件，扣件不得有裂纹、压痕和变形，出现滑丝的螺栓必须更换。4、安全网：采用绿色密目安全网，规格为1500X6000。新网必须有产品质量检验合格证，旧网必须有允许使用的证明书（或试验记录严禁使用损坏或腐朽的安全网和丙纶网，密目安全网只准做立网使用。安全网的绑扎必须使用网绳，严禁使用火烧丝。6.L2作业条件:搭设架子的场地已进行清理，回填土地基已进行夯实，立杆基础已
15、做好。6.1.3做好现场施工安全、技术交底。6.2技术措施6.2.1外脚手架基础落地脚手架落于四层顶板上的位置，需于该位置下层采用门式架回顶。6.2.2脚手架的杆件搭设要求1、脚手架搭设顺序:首先在架体的纵向位置铺垫50mm厚、200三宽长度应不得小于架体2跨的木板放置于内外排立杆定位线位置,垫板上面脚手架底座。放置纵向扫地杆f立柱f横向扫地杆一第一步纵向水平杆f第一步横向水平杆f临时抛撑f第二步纵向水平杆T第二步横向水平杆f剪刀撑f脚手板、挡脚板f明挂密目式安全网封闭2、脚手架必须垂直于地面,立杆的垂直偏差不大于100mm,大横杆在每一面脚手架范围内的纵向水平偏差不大于该片架纵长的1/300,且不大于50mm.3、脚手架立杆和大横杠的接头应对接，双立杆用6米和3米管错开大搭接口，相邻两根立杆的接头应错开，并不在同一步脚手架内，同一步脚手架内外和上下相邻的两根大横杆的接头应错开,并不在同一跨间和同一步内。为增加脚手架的稳定性,要求架体大横杆要交圈,在搭设脚手
