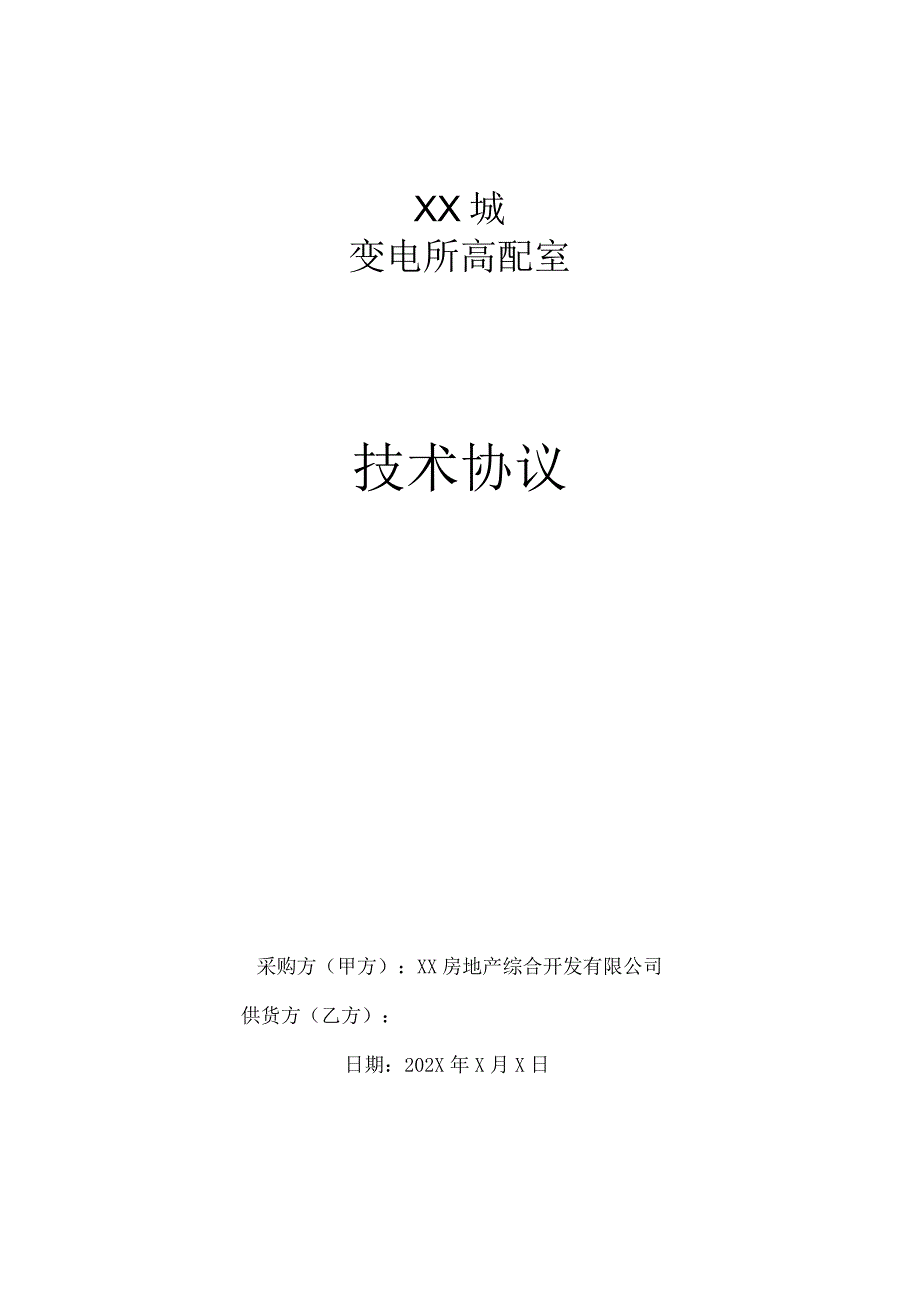

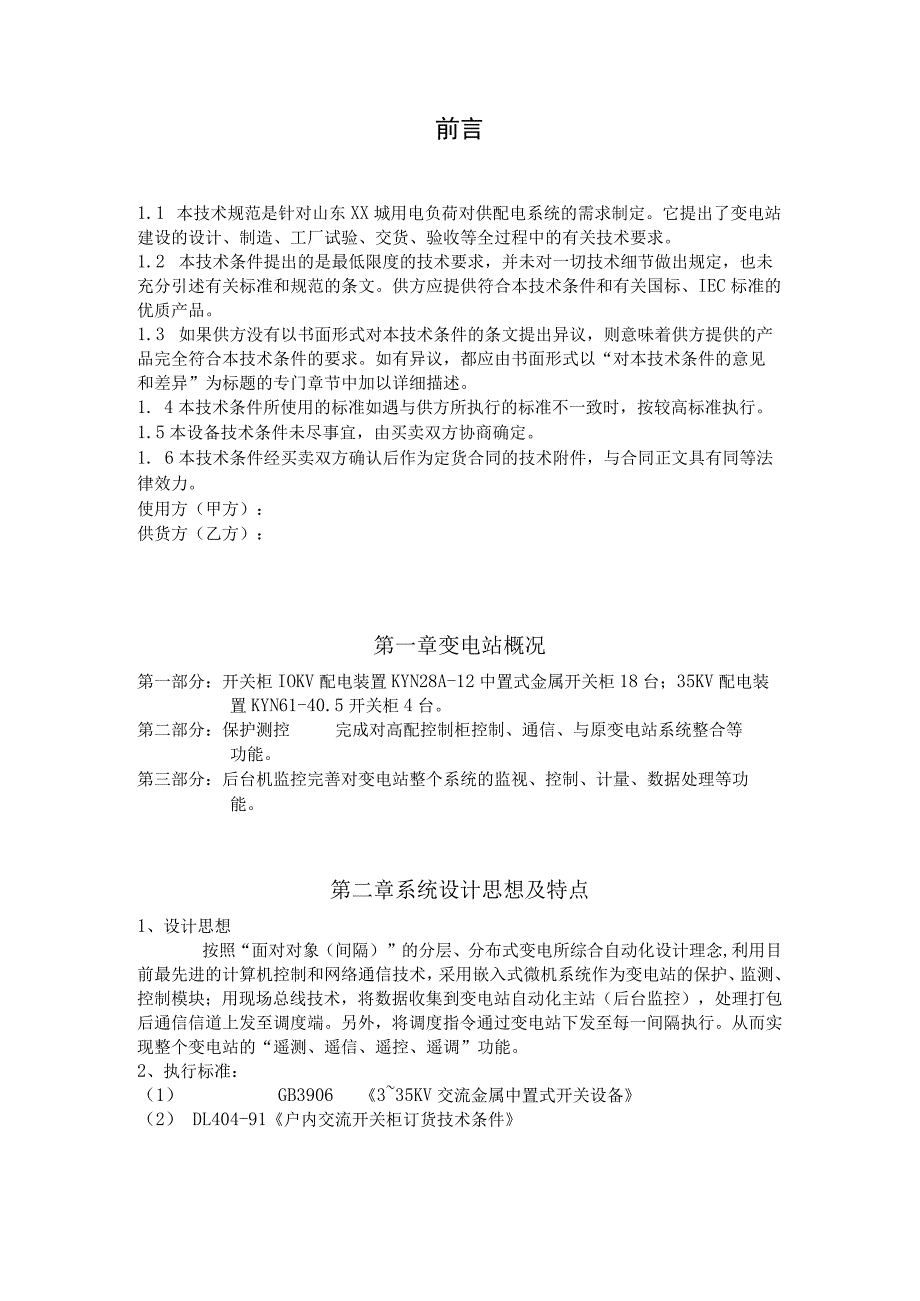

1、XX城变电所高配室技术协议采购方(甲方):XX房地产综合开发有限公司供货方(乙方):日期:202X年X月X日前言1.1 本技术规范是针对山东XX城用电负荷对供配电系统的需求制定。它提出了变电站建设的设计、制造、工厂试验、交货、验收等全过程中的有关技术要求。1.2 本技术条件提出的是最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文。供方应提供符合本技术条件和有关国标、IEC标准的优质产品。1.3 如果供方没有以书面形式对本技术条件的条文提出异议,则意味着供方提供的产品完全符合本技术条件的要求。如有异议,都应由书面形式以“对本技术条件的意见和差异”为标题的专门章节中

2、加以详细描述。1. 4本技术条件所使用的标准如遇与供方所执行的标准不一致时,按较高标准执行。1.5本设备技术条件未尽事宜,由买卖双方协商确定。1. 6本技术条件经买卖双方确认后作为定货合同的技术附件,与合同正文具有同等法律效力。使用方(甲方):供货方(乙方):第一章变电站概况第一部分:开关柜IOKV配电装置KYN28A-12中置式金属开关柜18台;35KV配电装置KYN61-40.5开关柜4台。第二部分:保护测控完成对高配控制柜控制、通信、与原变电站系统整合等功能。第三部分:后台机监控完善对变电站整个系统的监视、控制、计量、数据处理等功能。第二章系统设计思想及特点1、设计思想按照“面对对象(间

3、隔)”的分层、分布式变电所综合自动化设计理念,利用目前最先进的计算机控制和网络通信技术,采用嵌入式微机系统作为变电站的保护、监测、控制模块;用现场总线技术,将数据收集到变电站自动化主站(后台监控),处理打包后通信信道上发至调度端。另外,将调度指令通过变电站下发至每一间隔执行。从而实现整个变电站的“遥测、遥信、遥控、遥调”功能。2、执行标准:(1) GB3906335KV交流金属中置式开关设备(2) DL404-91户内交流开关柜订货技术条件(3)(4)(5)(6)DL402-91GBl1022-89ZBK45107LSW30-40-JT1035KV户内高压真空开关柜订货技术条件高压开关设备通用

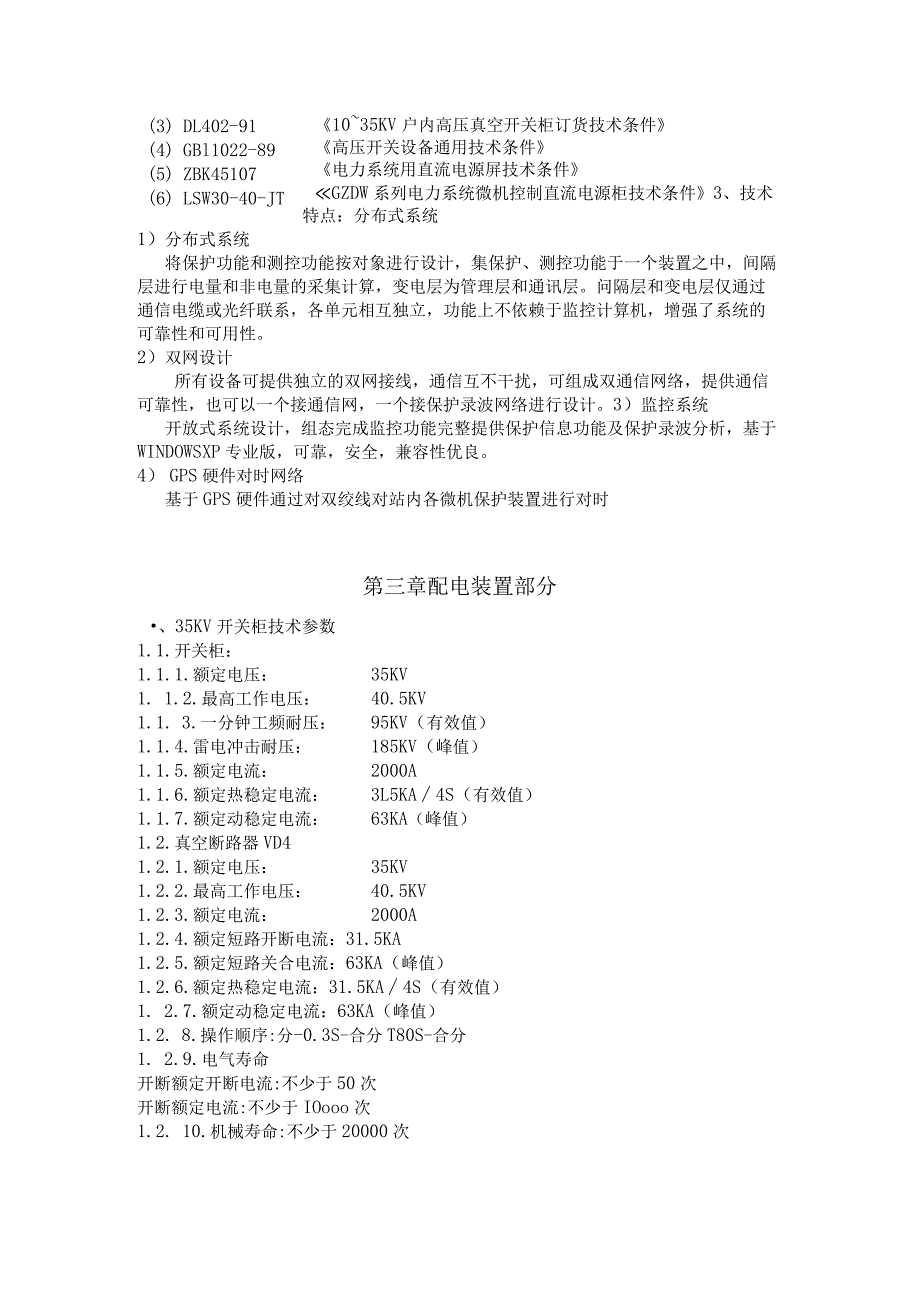

4、技术条件电力系统用直流电源屏技术条件GZDW系列电力系统微机控制直流电源柜技术条件3、技术特点:分布式系统1)分布式系统将保护功能和测控功能按对象进行设计,集保护、测控功能于一个装置之中,间隔层进行电量和非电量的采集计算,变电层为管理层和通讯层。问隔层和变电层仅通过通信电缆或光纤联系,各单元相互独立,功能上不依赖于监控计算机,增强了系统的可靠性和可用性。2)双网设计所有设备可提供独立的双网接线,通信互不干扰,可组成双通信网络,提供通信可靠性,也可以一个接通信网,一个接保护录波网络进行设计。3)监控系统开放式系统设计,组态完成监控功能完整提供保护信息功能及保护录波分析,基于WINDOWSXP专业

5、版,可靠,安全,兼容性优良。4) GPS硬件对时网络基于GPS硬件通过对双绞线对站内各微机保护装置进行对时第三章配电装置部分、35KV开关柜技术参数1.1.开关柜:1.1.1.额定电压:35KV1. 1.2.最高工作电压:40.5KV1.1. 3.一分钟工频耐压:95KV(有效值)1.1.4.雷电冲击耐压:185KV(峰值)1.1.5.额定电流:2000A1.1.6.额定热稳定电流:3L5KA4S(有效值)1.1.7.额定动稳定电流:63KA(峰值)1.2.真空断路器VD41.2.1.额定电压:35KV1.2.2.最高工作电压:40.5KV1.2.3.额定电流:2000A1.2.4.额定短路开

6、断电流:31.5KA1.2.5.额定短路关合电流:63KA(峰值)1.2.6.额定热稳定电流:31.5KA4S(有效值)1. 2.7.额定动稳定电流:63KA(峰值)1.2. 8.操作顺序:分-0.3S-合分T80S-合分1. 2.9.电气寿命开断额定开断电流:不少于50次开断额定电流:不少于IOooo次1.2. 10.机械寿命:不少于20000次1.2.11.操作机构:弹簧储能机构,具备手动操作功能(开关一体结构).1.2.12.控制电压:DC220V1. 2.13.其他元件未表明厂家,按照IOKV柜相同处理1.3. 电流互感器1.3.1. 电流互感器的形成为浇注式,其配置1.3.2. 额定

7、电压:35KV1. 3.3.最高工作电压:40.5KV1.3. 4.参数见系统图1.4.电压互感器1.4.1.型式:单相、二个二次绕组浇注式电压互感器1.4.2.绝缘水平:内绝缘的雷电冲击耐压为200KV,其余要求应与开关柜一致。1.4.3.电压比:35/3/0.l30.1/3KV1.4.4.电压互感器三相的接线为YO/YO/D1.4.5.二次绕组额定负载及准确级次主二次绕组:50VA0.5级(COS=0.8)辅助二次绕组:10OVA6P级1.5.氧化锌避雷器1.5. 11.5.21.5.31.5.41. 5. 5额定电压 持续运行电压 标称放电电流 ImA参考电压 雷电冲击残压52. 7KV

8、40. 5KV 5KA直流73KV 小于130KV (峰值)9.62ms方波冲击电流小于400A1.6接地开关600A25KA (有效值)63KA (峰值)1. 6.1额定电流1.2.2 热稳定电流(4S)1.2.3 动稳定电流二、IOKV开关柜1IOKV开关柜技术参数1.L开关柜:1.1.1.额定电压:IOKV1.1.2.最高工作电压:12KV1. 1.3.额定频率:50HZ1.1. 4.一分钟工频耐压:42KV(有效值)1.2. 5.雷电冲击耐压:75KV(峰值)1.1.6.额定电流:分段:1250A/3150A馈线:630A进线:1250A/3150A1.1.7.额定热稳定电流:31.5

9、KA/4S(有效值)1.1.8.额定动稳定电流:63KA(峰值)1.1.9.壳体材料:选用进口敷铝锌板制作。水平度及垂直度误差2%。2.真空断路器:ABB或伊顿森源VSI(ZN63)1.2.L额定电压:IOKV2.最高工作电压:12KV1.2.3.额定短路开断电流:进线分段31.5KA馈线:31.5KA1.2. 4.额定短路关合电流:63KA(峰值)1.2.5.额定热和稳定电流:31.5KA4S(有效值)1.2.6.额定热稳定电流:31.5KA(4S)(有效值)1.2.7.操作顺序:分-18OS合分-180S-合分1. 2.8.电气寿命开断额定短路电流:不少于50次开断额定电流;不少于2000

10、0次1.2. 9.机械寿命:不少于20000次1.3. 10.操作机构:弹簧储能机构,具备手动操作功能1.4. 11.控制电压:DC220V1.5. 12.采用弹簧操作机构,操作机构合闸线圈应在直流220V的范围内正确动作,跳闸线圈应在直流220V的范围内正确动作1.6. 电流互感器(大连第一互感器厂或ABB)1. 3.1.电流互感器的形式为浇注式1.3. 2.额定电压:IOKV1.3.3. 额定频率:50HZ1.3. 4.最高工作电压:13.6KV1.4. 电度表型号:DTSD450-3(6),并在后台采集电量。1.4.1.二次绕组额定负载及准确级次主二次绕组:60VA0.5级辅助二次绕组:

11、100VA6P级1.5. 5.氧化锌避雷器及浪涌吸收器(ABB或上海一天BSTG)1.6. 1.额定电压:IOKV1.6.2. 持续运行电压:13.6KV1.5.3.标称放电电流:5KA1.5.4.雷电冲击残压:小于20.4KV(峰值)1.6. 6.接地开关1.7. 1.额定电流:400A1.8. 2.热稳定电流(3S):40KA(有效值)1. 6.3.动稳定电流:63KA(峰值)1.7. 主母线1.8. 1.额定电压:IOKV2.额定电流:3150A1.7.3.热稳定电流(4S):63KA(有效值)4.动稳定电流:63KA(峰值)1.7.5.规格TMY-120*10*2(镀锡、绝缘热缩管)1

12、.9. 序电流互感器:ABB或大连第一互感器厂(组合式)。1.10. 显示仪485通讯采集以下信息(DC220V),常州常工1.10.1 关面板具有手车位置、开关状态接地刀状态显示装置。1. 9.2.带电显示装置。1.9. 3.开关柜内加设去潮系统、应采用微机控制加热器的运行(AC220V)o1.9.4.开关柜内加设照明装置(AC220V)。1. 9.5.开关容量2500A及以上须具备风冷散热。2. 0.接地母线采用50*5铜排(镀锡)制作,且安装到位,柜与柜之间采用连接板连接。3. 1.IOKV进线方式:电缆连接。2. 2.各开关、按钮、锁止器件要求动作灵活、到位。3. 3.全部铜排均采取镀

13、锡工艺处理。4. 4.柜体颜色为微机灰。三、直流电源屏5. 1额定输入电压AC380V(两路)5.2 额定输出电压DC220V5.3 电池形式:进口固定型阀控密封式铅酸免维护蓄电池5.4 电池容量:120AH/1218只5.5 充电装置采用爱默生的智能化高频开关电源模块,自动均流,模块配置为N+1热备份。5.6 控制回路输出为30路,16A合闸回路输出为30路,40A5.7 监控模块具有“遥控,遥测,遥调,遥信”功能,具有上位机接口5.8 蓄电池柜带7.5KW100VAUPS不间断电源5.9 柜内应有闪光装置第四章保护、测控实施方案本案由甲方提供人员协助安装(仅限于能力、现有工具所及),其余所

14、有设备工具及安装费用由乙方承担。监控设备采用ABB或南京因泰莱PAl00+系列。1 .所用变压器保护测控采用微机完成变压器的保护和测控功能。2 .进线保护测控2.1. 保护:三段式时限方向过流保护三相一次重合闸过负荷保护过流合闸加速保护低周减载保护2.2.开关量:断路器位置信号弹簧储能信号本体手车位置信号接地刀位置信号2. 3.采集模拟量la,lb,Ic,IA,IB,IC2.4. 计算模拟量Uab,Uac,Ubc,P,Q,功率因数,系统频率3. PT切换完成IOKV两段母线电压自动切换功能,带PT消谐装置。4.母线分段保护测控4.1. 保护:二段式定时限方向过流保护过负荷保护4. 2.开关量:

15、断路器位置信号弹簧储能信号本体手车工作位置信号本体手车试验位置信号4. 3.采集模拟量la,lb,Ic,Ua,Ub,Uc,IA,IB,IC4.4. 计算模拟量Uab,Uac,Ubc,P,Q第五章后台系统1 .监控系统硬件配置主机(工控机)厂家:DELL最低配置:P43.0G/512M内存/16OG硬盘/声卡/10100兆双网卡/128M独立显卡/21”液晶显示器/UPS(可维持电脑正常工作1小时)附件:激光打印机/报警音箱/键盘/鼠标等运行平台:WlNDOWSXP、PROSP2操作系统电力自动化组态平台,软件的图形设计及参数设置部分完全开放,使用户可以自行修改设计自动的图形和报表。主网络采用双网六类通讯线传输。2 .主要功能2.1
