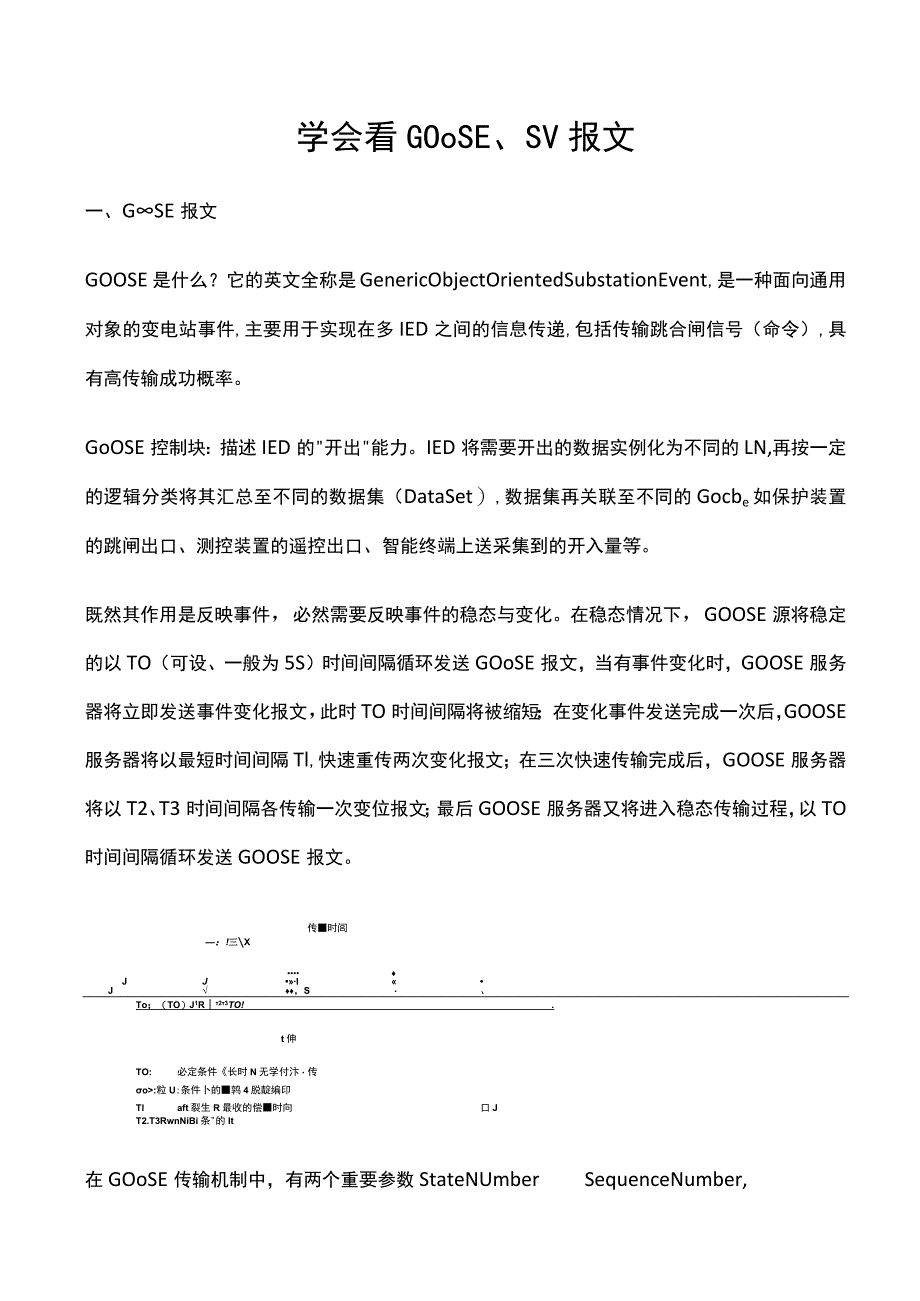

1、学会看GOoSE、SV报文一、GSE报文GOOSE是什么？它的英文全称是GenericObjectOrientedSubstationEvent,是一种面向通用对象的变电站事件,主要用于实现在多IED之间的信息传递,包括传输跳合闸信号（命令）,具有高传输成功概率。GoOSE控制块：描述IED的开出能力。IED将需要开出的数据实例化为不同的LN,再按一定的逻辑分类将其汇总至不同的数据集（DataSet）,数据集再关联至不同的Gocbe如保护装置的跳闸出口、测控装置的遥控出口、智能终端上送采集到的开入量等。既然其作用是反映事件，必然需要反映事件的稳态与变化。在稳态情况下，GOOSE源将稳定的以TO
2、（可设、一般为5S）时间间隔循环发送GOoSE报文，当有事件变化时，GOOSE服务器将立即发送事件变化报文，此时TO时间间隔将被缩短；在变化事件发送完成一次后，GOOSE服务器将以最短时间间隔Tl,快速重传两次变化报文；在三次快速传输完成后，GOOSE服务器将以T2、T3时间间隔各传输一次变位报文；最后GOOSE服务器又将进入稳态传输过程，以TO时间间隔循环发送GOOSE报文。传时闾：!三XJJIJ，S、To；（TO）J1R23TO!.t伸TO:必定条件长时N无学付汴传o:粒U;条件卜的鹑4脱靛编印Tlaft裂生R最收的偿时向口JT2.T3RwnNiBi条的It在GOoSE传输机制中，有两个重

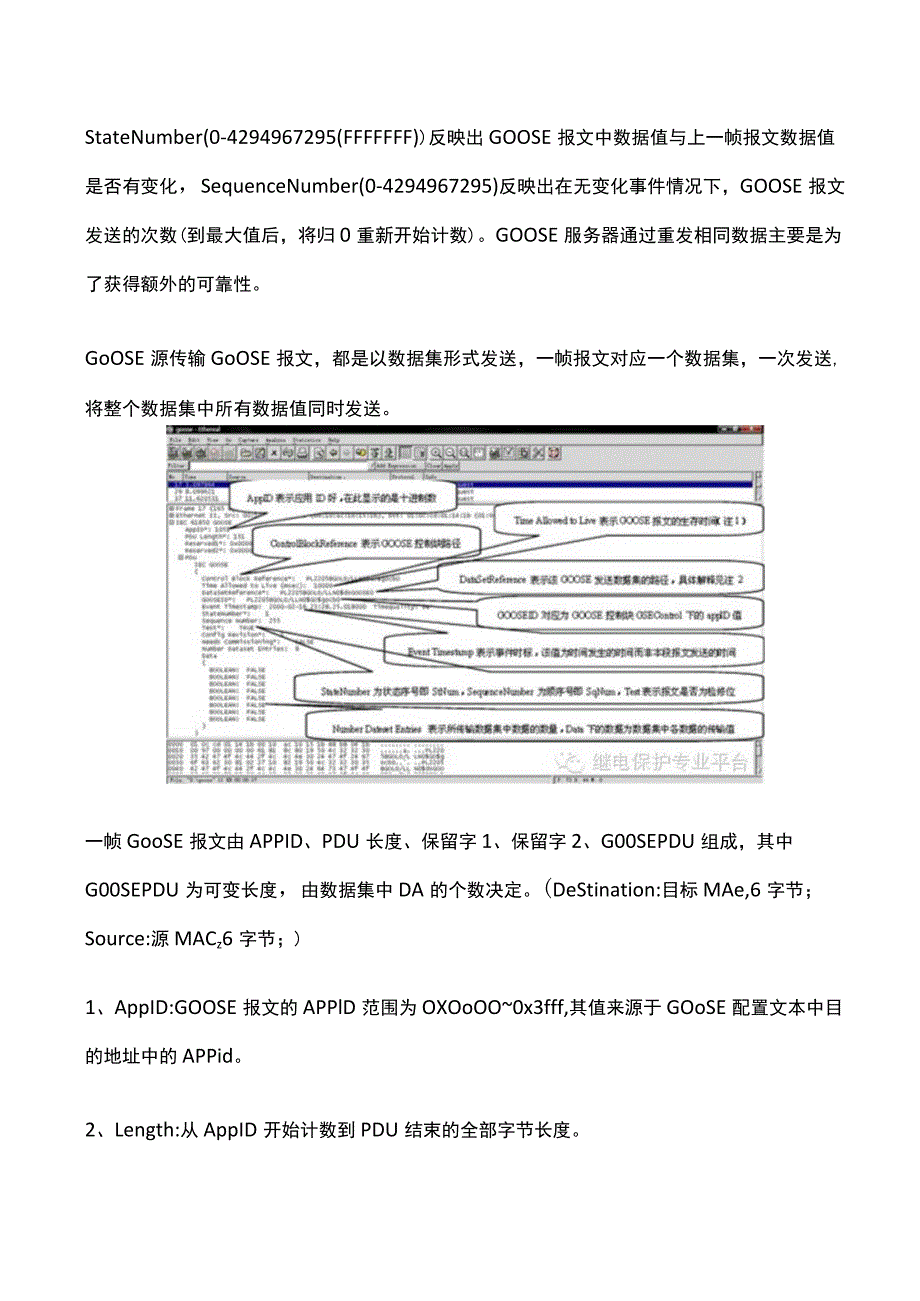

3、要参数StateNUmberSequenceNumber,StateNumber(0-4294967295(FFFFFFF)反映出GOOSE报文中数据值与上一帧报文数据值是否有变化，SequenceNumber(0-4294967295)反映出在无变化事件情况下，GOOSE报文发送的次数(到最大值后，将归0重新开始计数)。GOOSE服务器通过重发相同数据主要是为了获得额外的可靠性。GoOSE源传输GoOSE报文，都是以数据集形式发送，一帧报文对应一个数据集，一次发送,将整个数据集中所有数据值同时发送。一帧GooSE报文由APPID、PDU长度、保留字1、保留字2、G00SEPDU组成，其中G0

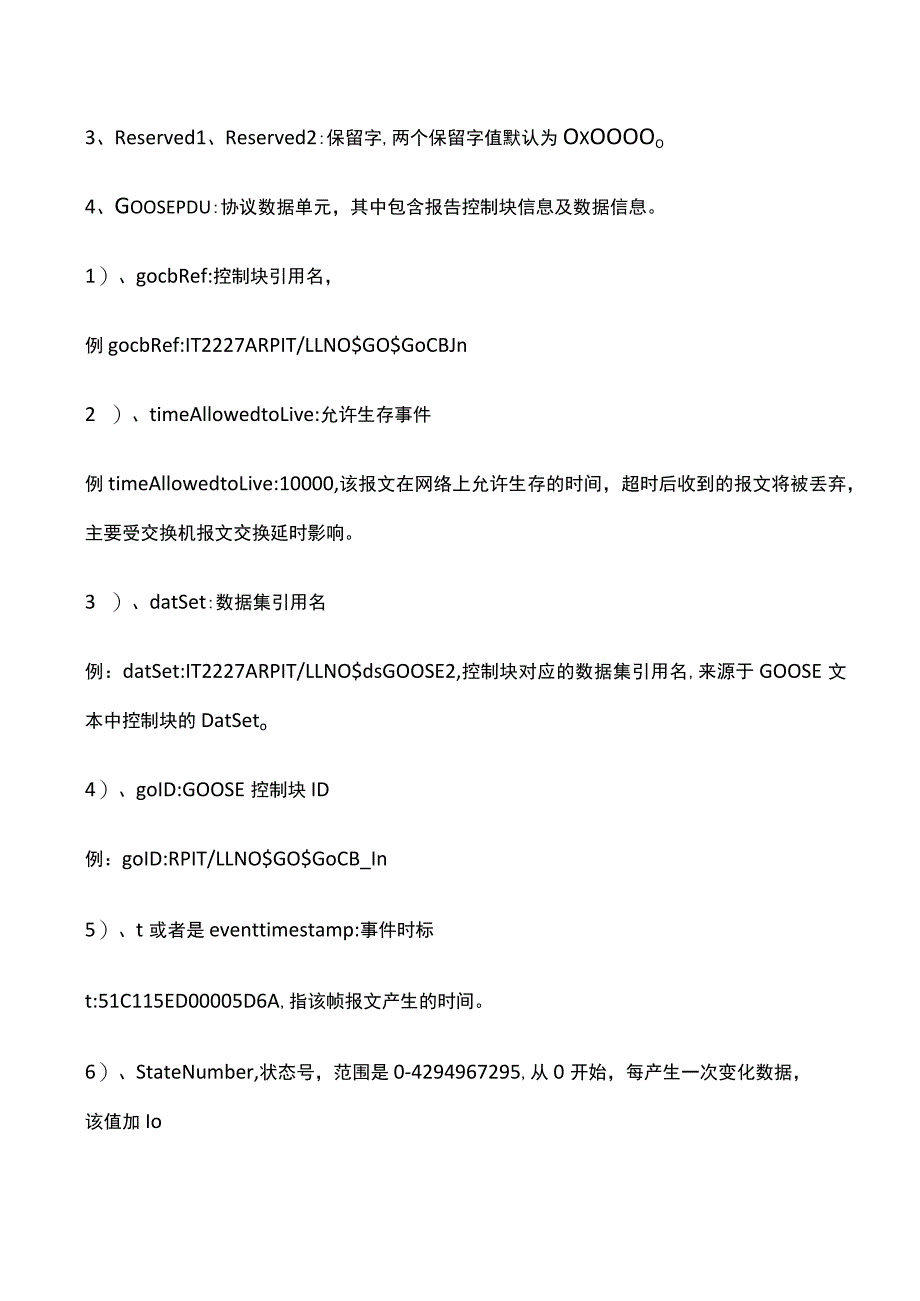

4、0SEPDU为可变长度，由数据集中DA的个数决定。(DeStination:目标MAe,6字节；Source:源MACz6字节；)1、AppID:GOOSE报文的APPlD范围为OXOoOO0x3fff,其值来源于GOoSE配置文本中目的地址中的APPid。2、Length:从AppID开始计数到PDU结束的全部字节长度。3、Reserved1、Reserved2:保留字,两个保留字值默认为OxOOOOo4、Goosepdu:协议数据单元，其中包含报告控制块信息及数据信息。1）、gocbRef:控制块引用名，例gocbRef:IT2227ARPIT/LLNO$GO$GoCBJn2 ）、time
5、AllowedtoLive:允许生存事件例timeAllowedtoLive:10000,该报文在网络上允许生存的时间，超时后收到的报文将被丢弃，主要受交换机报文交换延时影响。3 ）、datSet:数据集引用名例：datSet:IT2227ARPIT/LLNO$dsGOOSE2,控制块对应的数据集引用名,来源于GOOSE文本中控制块的DatSeto4）、goID:GOOSE控制块ID例：goID:RPIT/LLNO$GO$GoCB_In5）、t或者是eventtimestamp:事件时标t:51C115ED00005D6A,指该帧报文产生的时间。6）、StateNumber,状态号，范围是0-
6、4294967295,从0开始，每产生一次变化数据，该值加Io7）、SequenceNumber,序号，范围是04294967295,从O开始，每发送一次GOOSE报文，该值加Ie8 ）、TEST:检修标识,表示GOOSE源的检修状态。9 ）sConfRev:配置版本，来源于于GOOSE文本中控制块的ConfRev,可在GOOSEID文本中配置，默认为Ie10 ）、ndsCom:NeedsCommissioning,暂时未使用到。例：ndsCom:False11）、numDatSetEntries:数据集条目数，控制对应的数据集中的条目数。例：numDatSetEntries:17412）.数
7、据：数据集中每个数据的实时值。下面是各个数据的类型：布尔，用于传输单点遥信信息；位串，用于传输双点遥信或品质q；有符号整型，一般用于传输直流源码值；无符号整型，一般用于传输档位；浮点，一般用于传输直流计算值；时标，传输时标信息，UTC格式。注1:Timeallowedtolive值一般为TO值的2倍,该参数主要用于GOOSE断链的判断。在2倍的Timeallowedtolive时间内未收到下一帧报文，接收方即发出GOOSE断链告警。注2:这里表示在IEDname为PL2205B的智能设备下LDevice的inst值为GOLD的逻辑设备下InCIass为LLNO的逻辑节点下DataSet的nam
8、e值为dsGOOSEO的DataSet。二、SV报文SV,英文全称是SamPIedValue,理解为采样值。交换采样数据集中的采样值的相关模型对象和服务，以及这些模型对象和服务到ISO/IEC8802-3帧之间的映射。SMV控制块:描述正D将模拟量往外发送的能力。将需要发送的模拟量实例化为不同的LN,再将其汇总至发送数据集（DataSet）,数据集再关联至Smvcb0通常只针对合并单元（MU）装置。 a? !thrrralHKS . RMfTAV91HMt)iK U000t .7*ltaUie1从。N3999 ,住整408ttM耳南Mll附*li主.AfRtffffllMaNtK . =MUS
9、ammSRZI. 3fUUlX/MsK .失/行“ItjCM承adJssss L ”3Ef,:. MLa1ggggg 品石ease Ms 7AO18 8 8 8 8 Xg荒00, oolo, 4 Oci 。，Wff 3l88ff8g BaQMgggaggg ,RW8888888 gwa888888 吕启心含台四 1I一B.1|:|:-一Destination:目标MAC,6字节;Source:源MAC,6字节;Type:0x88BA,2字节，表明MAC包的类型是SVoAppid:应用标识，2字节；Length:APDU长度，包括从AppID开始之后的所有字节数ReservedRReserved
