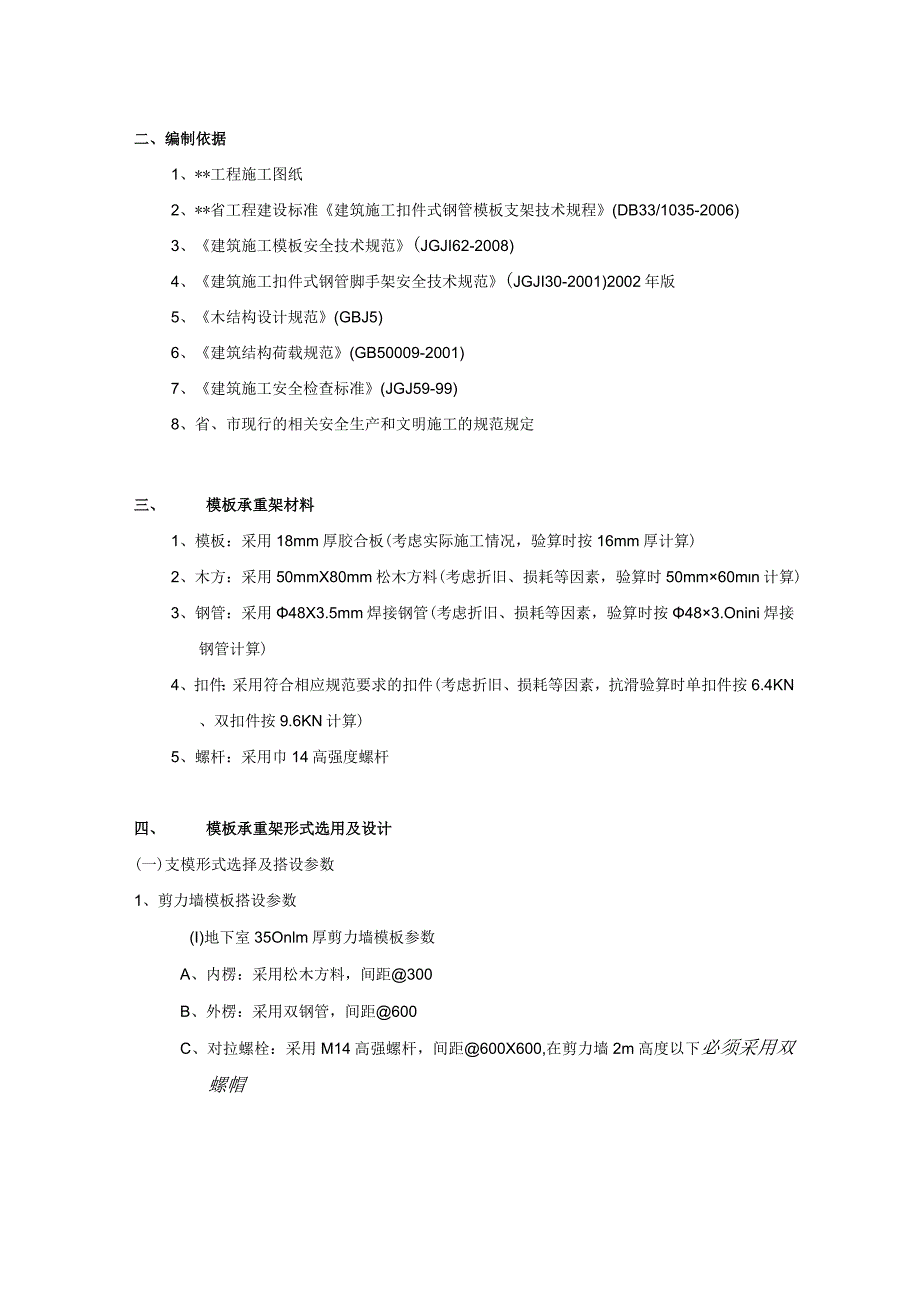

模板工程专项方案.docx_第3页
第3页 / 共36页
模板工程专项方案.docx_第4页
第4页 / 共36页
模板工程专项方案.docx_第5页
第5页 / 共36页
模板工程专项方案.docx_第6页
第6页 / 共36页
模板工程专项方案.docx_第7页
第7页 / 共36页
模板工程专项方案.docx_第8页
第8页 / 共36页
模板工程专项方案.docx_第9页
第9页 / 共36页
模板工程专项方案.docx_第10页
第10页 / 共36页
亲,该文档总共36页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《模板工程专项方案.docx》由会员分享,可在线阅读,更多相关《模板工程专项方案.docx(36页珍藏版)》请在第壹文秘上搜索。

1、模板工程专项方案一、工程概况工程名称:工程地址:建设单位:代建单位:监理单位:*项目位于*西路西侧,地块北侧为规划道路,地下有一个一层地下室,地下层为地下车库及设备用房等,地上建筑由5幢11层住宅楼、2幢10层住宅楼、1层1#、3#变电所等单体组成,总建筑面积55513.88平方米,其中地下建筑面积13105.97平方米,最大建筑高度32.70米,0.000相对于黄海高程绝对标高为5.100M(3#变电所为4.200M)。各楼层层高:地下室层高3.9Mo住宅楼层高2.8Mo2、结构概况上部建筑耐火等级为二级,地下室耐火等级为一级,建筑抗震设防烈度为6度。地下室基础、底板、顶板、墙、柱碎等级均为

2、C35,上部碎等级从C25至C35不等,其中圈梁、过梁、构造柱为C20。楼板:地下室顶板除局部为180mm、220外,其余的为250mm厚;上部结构各楼板厚度以IoOmm厚为主,其余部分板厚120、90mm。梁:最小截面为12OmmX300mm(上部),最大截面为50OmmXlOOomm(地下室);(框架梁截面及连系梁截面情况详见梁截面形式统计)柱:方柱以50OnImX60OnIm居多,其它截面还有500mm500mm350mm400mm35OnImX300mm、30OmmX50Omm等。剪力墙:地下室墙厚以35OnUn为主,局部墙厚为30Omm,250mm;上部结构墙厚以22Omm为主;高度

3、最高为5.17m(地下室配电房),其余高度为3.95m。主要构件截面尺寸如下:地下室主楼范围结构构件组合顶板顶板梁剪力墙、柱底板基础厚180mm厚22Omm220X370;240X400300X600;220X370240X500;240X600;300X400;300X500300X550;300X600300X650;300X750300X850;300X950350X500;350X550墙厚25Omnl、30Omn1、350mm柱截面:300X500;350X500400X500;400X550450X450;卜.翻式地梁承台、底板厚度0.35m,混凝土标号为C35地下室车库范围结构构

4、件组合顶板顶板梁剪力墙、柱底板基础厚25Omm400X800;400X700450X900;500X1000300X700;240X1250墙厚250mm300mm350mm柱截面:300X500;350500400X500;400X550450X450;500X650500X500;600X600;下翻式地梁承台,底板厚度0.4m,混凝土标号为C35上部结构构件组合楼板梁剪力墙、柱厚100mm、120mms90mm220370500240370;280500厚22Omm柱截面:300X500;350X450400X500;270X450220X240;220X400二、编制依据1、*工程施工

5、图纸2、*省工程建设标准建筑施工扣件式钢管模板支架技术规程(DB33/1035-2006)3、建筑施工模板安全技术规范(JGJI62-2008)4、建筑施工扣件式钢管脚手架安全技术规范(JGJI30-2001)2002年版5、木结构设计规范(GBJ5)6、建筑结构荷载规范(GB50009-2001)7、建筑施工安全检查标准(JGJ59-99)8、省、市现行的相关安全生产和文明施工的规范规定三、模板承重架材料1、模板:采用18mm厚胶合板(考虑实际施工情况,验算时按16mm厚计算)2、木方:采用50mmX80mm松木方料(考虑折旧、损耗等因素,验算时50mm60mn计算)3、钢管:采用48X3.

6、5mm焊接钢管(考虑折旧、损耗等因素,验算时按483.Onini焊接钢管计算)4、扣件:采用符合相应规范要求的扣件(考虑折旧、损耗等因素,抗滑验算时单扣件按6.4KN、双扣件按9.6KN计算)5、螺杆:采用巾14高强度螺杆四、模板承重架形式选用及设计(一)支模形式选择及搭设参数1、剪力墙模板搭设参数(I)地下室35Onlm厚剪力墙模板参数A、内楞:采用松木方料,间距300B、外楞:采用双钢管,间距600C、对拉螺栓:采用M14高强螺杆,间距600X600,在剪力墙2m高度以下必须采用双螺帽(2)地下室250300mm厚剪力墙模板搭设参数A、内楞:采用松木方料,间距300B、外楞:采用双钢管,间

7、距600C、对拉螺栓:采用阳4高强螺杆,间距600X600,在剪力墙2m高度以下必须采用双螺帽(3)上部剪力墙模板搭设参数A、内楞:采用松木方料,间距300B、外楞:采用双钢管,间距600C、对拉螺栓:采用M12高强螺杆,间距600X600,在剪力墙2m高度以下必须采用双螺帽2、楼板模板搭设参数支模形式简图板厚25Omma250mm扣件板底承重横管底双扣件,其余单扣件b1800mm剪刀撑沿支架四周封闭,纵横双向每隔四排设置一道C800mm扫地杆离地20Omm,连续设置d650mm立杆基础400厚混凝土底板板厚220mm、板厚180mma250mm扣件板底承重横管底双扣件,其余单扣件b1800m

8、m剪刀撑沿支架四周封闭,纵横双向每隔四排设置一道C850mm扫地杆离地200mm连续设置d800mm立杆基础400厚混凝土底板板厚12Omm板厚100mm板厚90mma30Omm扣件板底承重横管底单扣件b1800mm剪刀撑沿支架四周封闭,纵横双向每隔四排设置一道C100Ornm扫地杆离地200mm,连续设置d1OOOmm立杆基础相对厚度混凝土现浇板*d为立杆另一方向纵距3、梁模板搭设参数各类梁具体设计如下:梁截面支模简图500X1000妁*娓松JgA,:.?三二匚出土s,.JE)囱小悠什Atf/USSSS、木小搐杆代表梁截面尺寸(mm)5001000邻近板厚度(mm)250承重立杆纵距(mm)

9、钢管500梁底加撑形式梁底加撑2根立杆梁底小横杆间距(mm)钢管500梁底方木布置4根50X80方木均布梁侧支模形式双钢管600,12对拉螺杆600,方木300水平杆步距(mm)1800扫地杆布置离地200高,连续设置400厚混凝土底板立杆基础梁截面支模简图400X800;400X700450X900-VC-忤6次Ol、-,.-三愤极立杆/-U、_dWl代表梁截面尺寸(mm)450X900邻近板厚度(mm)250,220承重立杆纵距(三n)钢管500梁底加撑形式梁底加撑1根立杆梁底小横杆间距(mm)钢管500梁底方木布置3根50X80方木均布梁侧支模形式双钢管600,中12对拉螺杆600,方木

10、300水平杆步距(mm)1800扫地杆布置离地200高,连续设置立杆基础400厚混凝土底板梁截面立杆支模简图300700;350550350600;350650350700;400400400500;400550400600;400650代表梁截面尺寸(mm)400X650邻近板厚度(mm)220承重立杆纵距(mm)钢管650梁底小横杆间距(mm)钢管650梁底方木布置3根50X80方木均布水平杆步距(mm)1800扫地杆布置离地200高,连续设置立杆基础400厚混凝土底板设梁截面高度h:当h800mm时,不设对穿螺栓;800mmh1200mm时,在侧模中部设置一道对穿螺栓;1200VhW15

11、00mm时,在侧模设置两道对穿螺栓,等分侧模;4、柱模板搭设参数A、竖楞:采用48X3.2Inm焊接钢管,间距不大于250B、柱箍:采用10号槽钢,间距400各类柱具体设计如下:(二)剪刀撑布置剪刀撑沿承重架周边封闭布置。中间每隔4排立杆设置一道纵、横向连续剪刀撑。(三)扫地杆布置在立杆底距地面200mm高处,沿纵横水平方向按纵下横上的程序设扫地杆。五、模板的安装及检查验收1、对所使用的钢管扣件检查1. 1、查看钢管材料产品质量合格证、质量检验报告。1.2、 检查钢管表面的平直度,不应有裂缝、结疤、分层、错位、硬弯、毛刺、压横和深的划道。1.3、 钢管必须涂有防锈漆。1.4、 钢管表面锈蚀深度

12、不得大于0.5mm。1. 5、钢管弯曲变形,各种杆件钢管的端部弯曲不得大于5mm,立杆钢管3-4mm长度的弯曲不得大于12mm、4-6.5m长度的不得大于20mm。1.6、 检查扣件厂家的生产许可证、法定检测单位的测试报告和产品质量合格证。施工期间,应不定时地对所使用的扣件进行抽查。1.7、 就扣件使用前进行质量检查,有裂缝、变形的禁止使用,出现滑丝的螺栓必须更换。2、施工顺序搭设支模架一立柱模(或剪力墙模)一校正固定一铺梁底板一复核固定一立梁侧模一铺平板楞木一复核水平标高一固定平板底模一绑扎梁钢筋一绑扎平板钢筋一检查验收(同时进行支模架加固、检查)一浇捣碎。、搭设承重架:根据楼层高度,在扣除

13、掉楼板厚、模板厚及上下楞厚度后,按高度架设钢管架子,当中设拉杆,立杆间距按照专项方案中模板设计章节选择;底板下设50X8OnIm垫木,一般设置在上楞中间,纵模水平支撑按需设联系杆,底下设扫地杆,每间按方案要求设剪刀撑。、支梁底模:在梁底两侧的两排承重架立杆上架设一排钢管(即小楞),间距按方案中模板设计章节设置,钢管顶部标高h=梁底标高-模板厚-小楞高;然后在小楞上设置预制好的带方木的梁底模板;、柱模、剪力墙模板:在柱子及剪力墙钢筋扎好后开始支其模板,接着安装内楞,最后是槽钢(或双钢管)外楞及对拉螺杆加固;、支楼板模板:在承重架上按模板设计章节中的间距搭设钢管下楞,然后在下楞上按设计间距放置上楞

14、,固定楼板模板;与此同时,将梁与板交接处侧的梁侧模安装好;、支外圈梁侧模:在梁钢筋安装完成后进行;、承重架加固:主要是架设剪刀撑及螺杆加双螺帽。另外,柱模、剪力墙模板可单独进行,对其他工作影响不大。3、模板及其支架必须符合下列规定、保证工程结构和结构各部分位置尺寸相互准确;、具有足够的承载能力、刚度和稳定性,能可靠地承受新浇注碎的自重和侧压力,以及在施工中所产生的荷载;、构造简单,搭拆方便,并利于钢筋的绑扎、安装、碎的浇捣和养护等要求;、楼板模板及剪力墙壁板的内外楞布置应符合设计要求。梁底小楞及立撑间距亦应严格按照设计要求布置。、对安装梁板跨度大于4米以上的要起拱,起拱高度宜控制在2%。左右。、放梁
