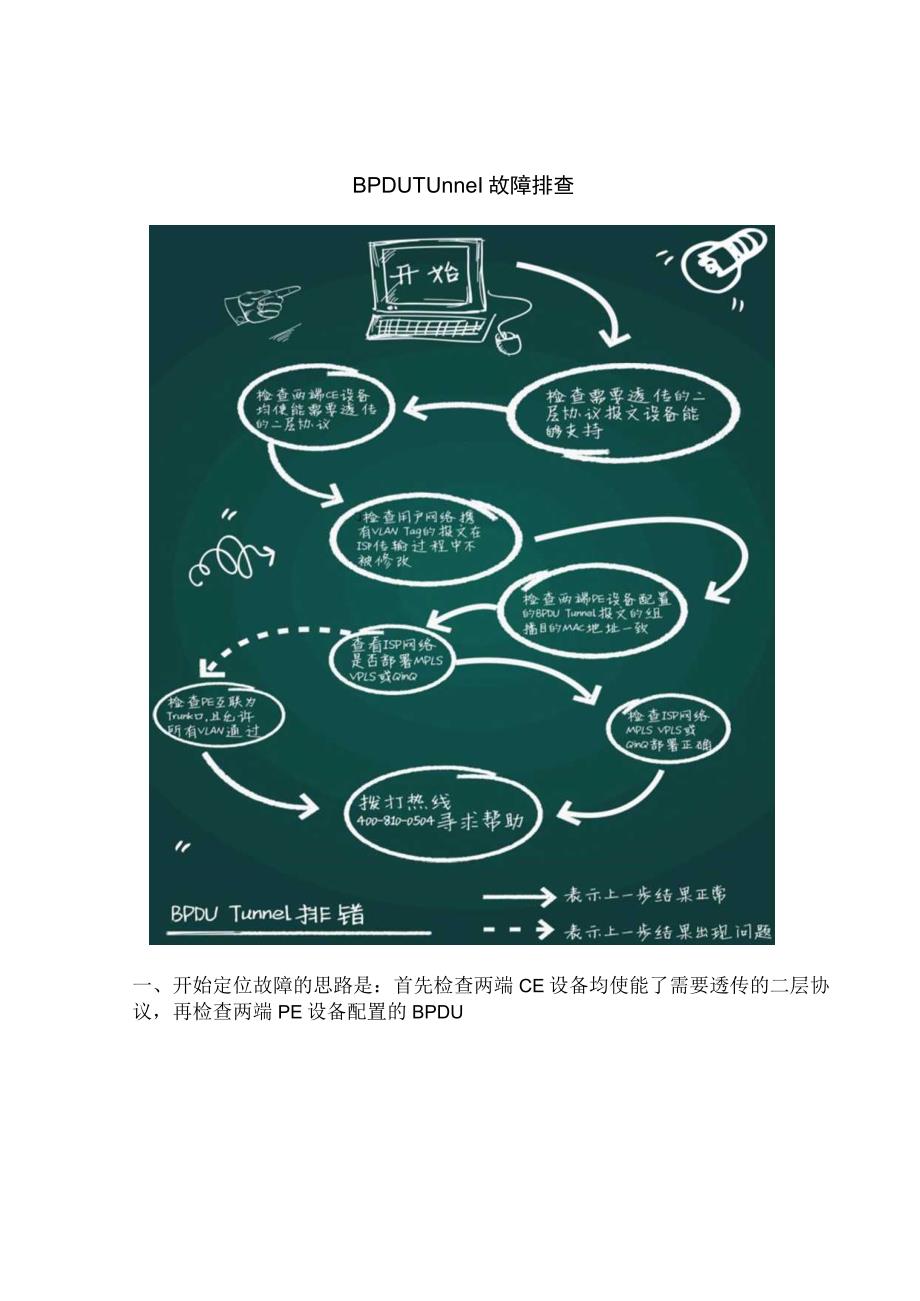

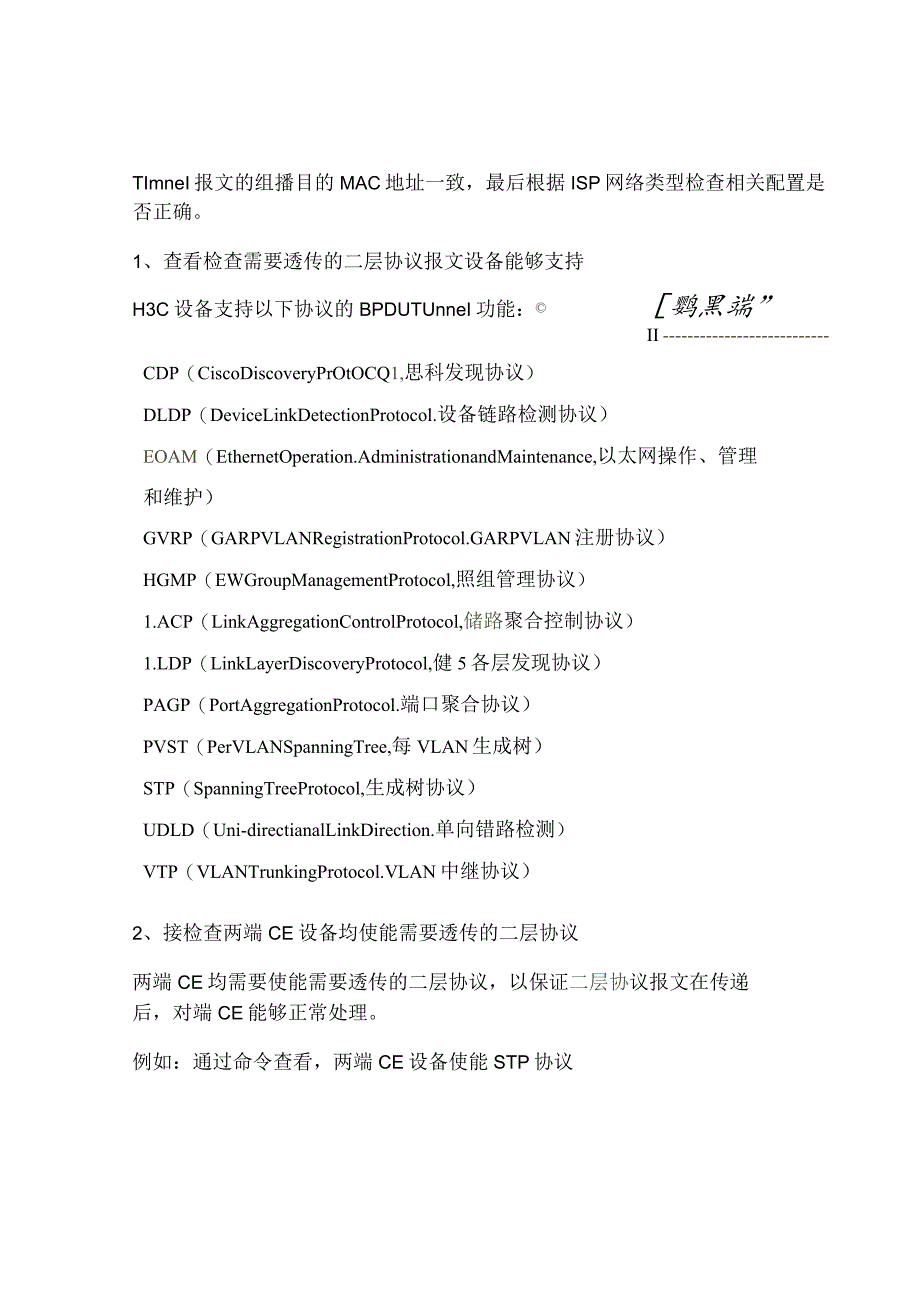

1、BPDUTUnneI故障排查一、开始定位故障的思路是：首先检查两端CE设备均使能了需要透传的二层协议，再检查两端PE设备配置的BPDUTImneI报文的组播目的MAC地址一致，最后根据ISP网络类型检查相关配置是否正确。1、查看检查需要透传的二层协议报文设备能够支持H3C设备支持以下协议的BPDUTUnneI功能：鹦黑端”IICDP（CiscoDiscoveryPrOtOCQ1,思科发现协议）DLDP（DeviceLinkDetectionProtocol.设备链路检测协议）EOAM（EthernetOperation.AdministrationandMaintenance,以太网操作、管理
2、和维护）GVRP（GARPVLANRegistrationProtocol.GARPVLAN注册协议）HGMP（EWGroupManagementProtocol,照组管理协议）1.ACP（LinkAggregationControlProtocol,储路聚合控制协议）1.LDP（LinkLayerDiscoveryProtocol,健5各层发现协议）PAGP（PortAggregationProtocol.端口聚合协议）PVST（PerVLANSpanningTree,每VLAN生成树）STP（SpanningTreeProtocol,生成树协议）UDLD（Uni-directianalLi

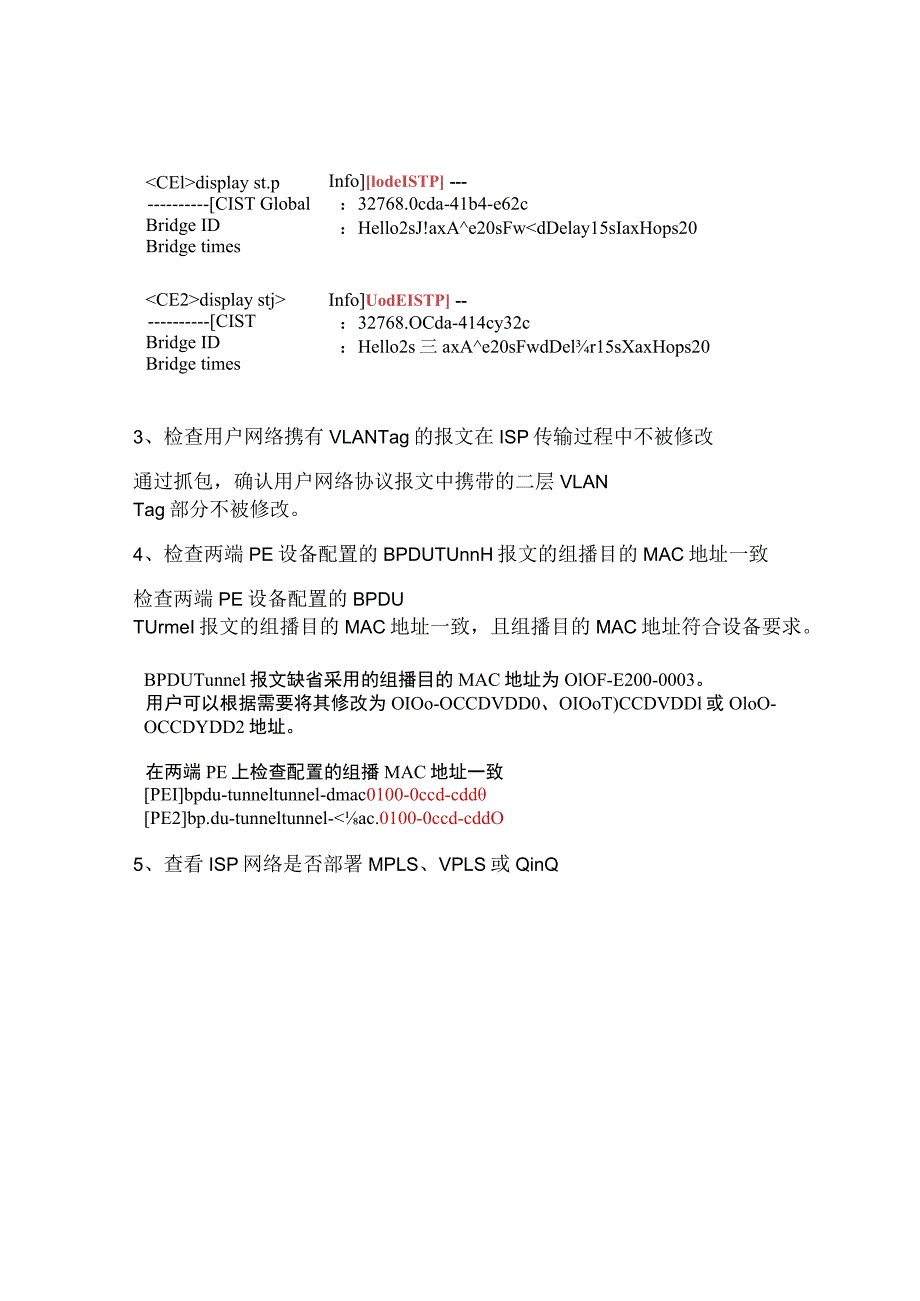

3、nkDirection.单向错路检测）VTP（VLANTrunkingProtocol.VLAN中继协议）2、接检查两端CE设备均使能需要透传的二层协议两端CE均需要使能需要透传的二层协议，以保证二层协议报文在传递后，对端CE能够正常处理。例如：通过命令查看，两端CE设备使能STP协议display st.pCIST GlobalBridge IDBridge timesdisplay stjCISTBridge IDBridge timesInfolodeISTP：32768.0cda-41b4-e62c：Hello2sJ!axAe20sFwdDelay15sIaxHops20InfoUod
4、EISTP：32768.OCda-414cy32c：Hello2s三axAe20sFwdDelr15sXaxHops203、检查用户网络携有VLANTag的报文在ISP传输过程中不被修改通过抓包，确认用户网络协议报文中携带的二层VLANTag部分不被修改。4、检查两端PE设备配置的BPDUTUnnH报文的组播目的MAC地址一致检查两端PE设备配置的BPDUTUrmeI报文的组播目的MAC地址一致，且组播目的MAC地址符合设备要求。BPDUTunnel报文缺省采用的组播目的MAC地址为OlOF-E200-0003。用户可以根据需要将其修改为OIOo-OCCDVDD0、OIOoT)CCDVDDl或
5、OloO-OCCDYDD2地址。在两端PE上检查配置的组播MAC地址一致PEIbpdu-tunneltunnel-dmac0100-0ccd-cddPE2bp.du-tunneltunnel-ac.0100-0ccd-cddO5、查看ISP网络是否部署MPLS、VPLS或QinQISP网络有多种部署方式。一种为MPLS、VPLS或QinQ方式部署；另一种为基本网络方式部署。请根据不同部署方式，选择对应的排查方向.6、检查PE互联为TrUnk，且允许所有Vlan通过命令：displayinterface例如：通过命令查看,GE1/0/10PE互联接口为TrUnk类型，且允许所有VLan通过。displayinterfaceG,itExhernet1/0/10PVID：1Kditype:autoPortlink-type：trunkVLANpassing：1(defaultylap)VLANpermitted：1(dfnltYlan),2-4094Trunkportencapsulation：IEEE802.Iq7、检查ISP网络MPLS、VPLS或QinQ部署正确具体检查方法，请查阅相关协议故障排查方式。
