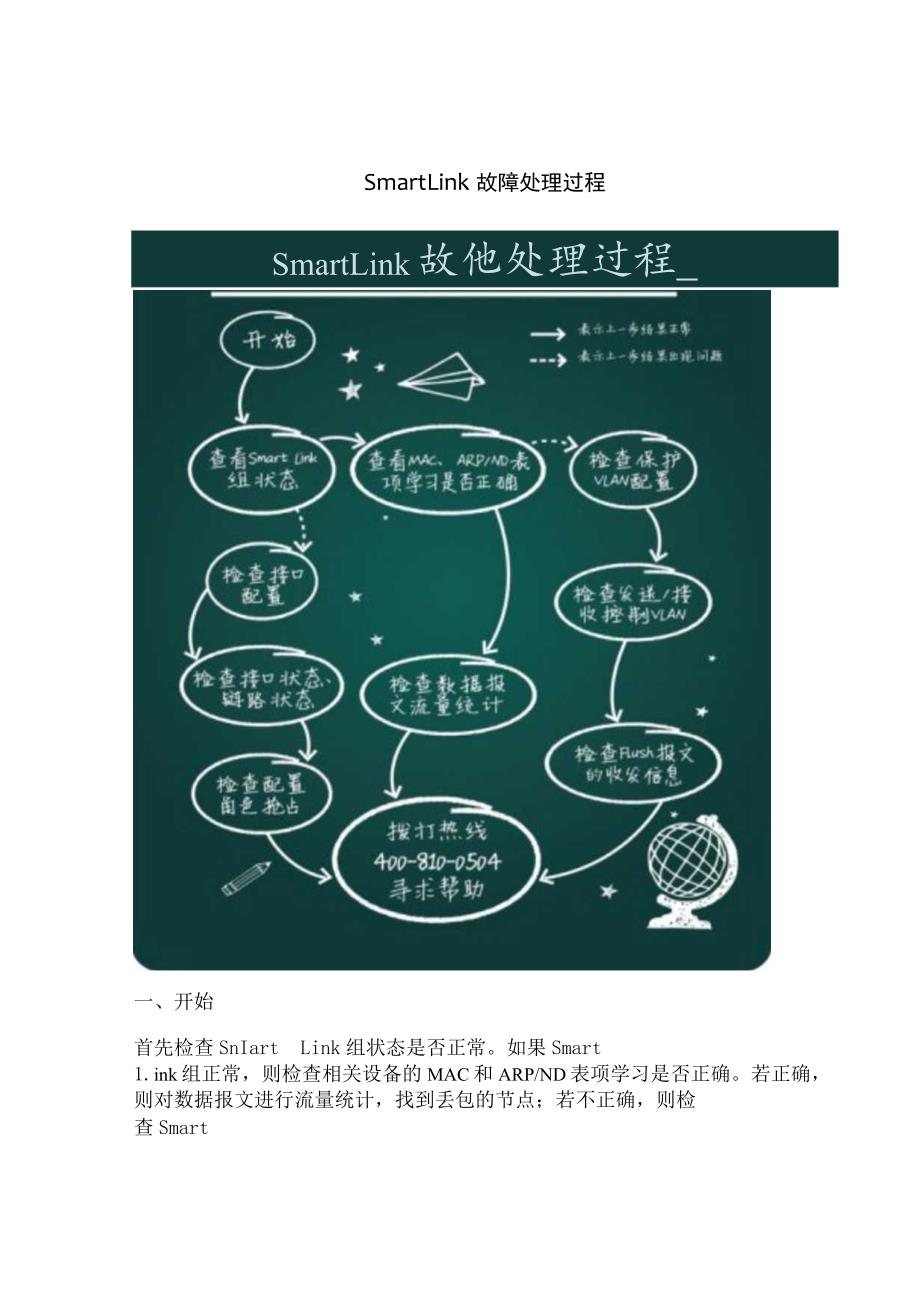

1、SmartLink故障处理过程SmartLink故他处理过程_一、开始首先检查SnIartLink组状态是否正常。如果Smart1.ink组正常,则检查相关设备的MAC和ARP/ND表项学习是否正确。若正确,则对数据报文进行流量统计,找到丢包的节点;若不正确,则检查Smart1.ink保护VLAN、控制VLAN的配置,以及FIUSh报文的收发情况。如果Snlart1.ink组不正常,则检查接口的配置、接口和链路状态以及角色抢占配置是否正确。1、查看SmartLink组状态Smart1.ink的端口状态分为ACTIVE、STANDBY和DOWN,如果状态为DOWN,则表明端口故障。检查SnIar

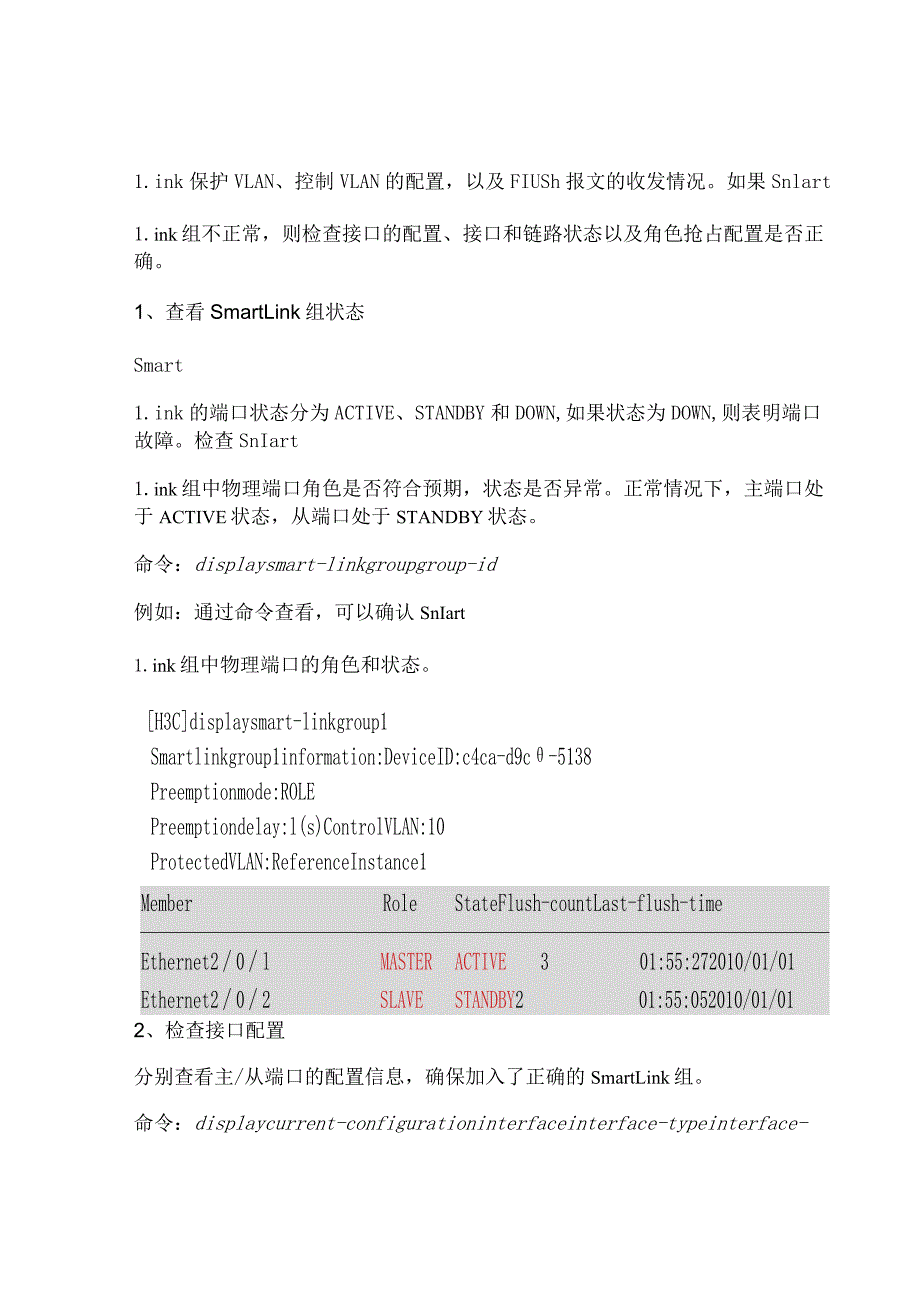

2、t1.ink组中物理端口角色是否符合预期,状态是否异常。正常情况下,主端口处于ACTIVE状态,从端口处于STANDBY状态。命令:displaysmart-linkgroupgroup-id例如:通过命令查看,可以确认SnIart1.ink组中物理端口的角色和状态。H3Cdisplaysmart-linkgroup1Smartlinkgroup1information:DeviceID:c4ca-d9c-5138Preemptionmode:ROLEPreemptiondelay:l(s)ControlVLAN:10ProtectedVLAN:ReferenceInstance1Member

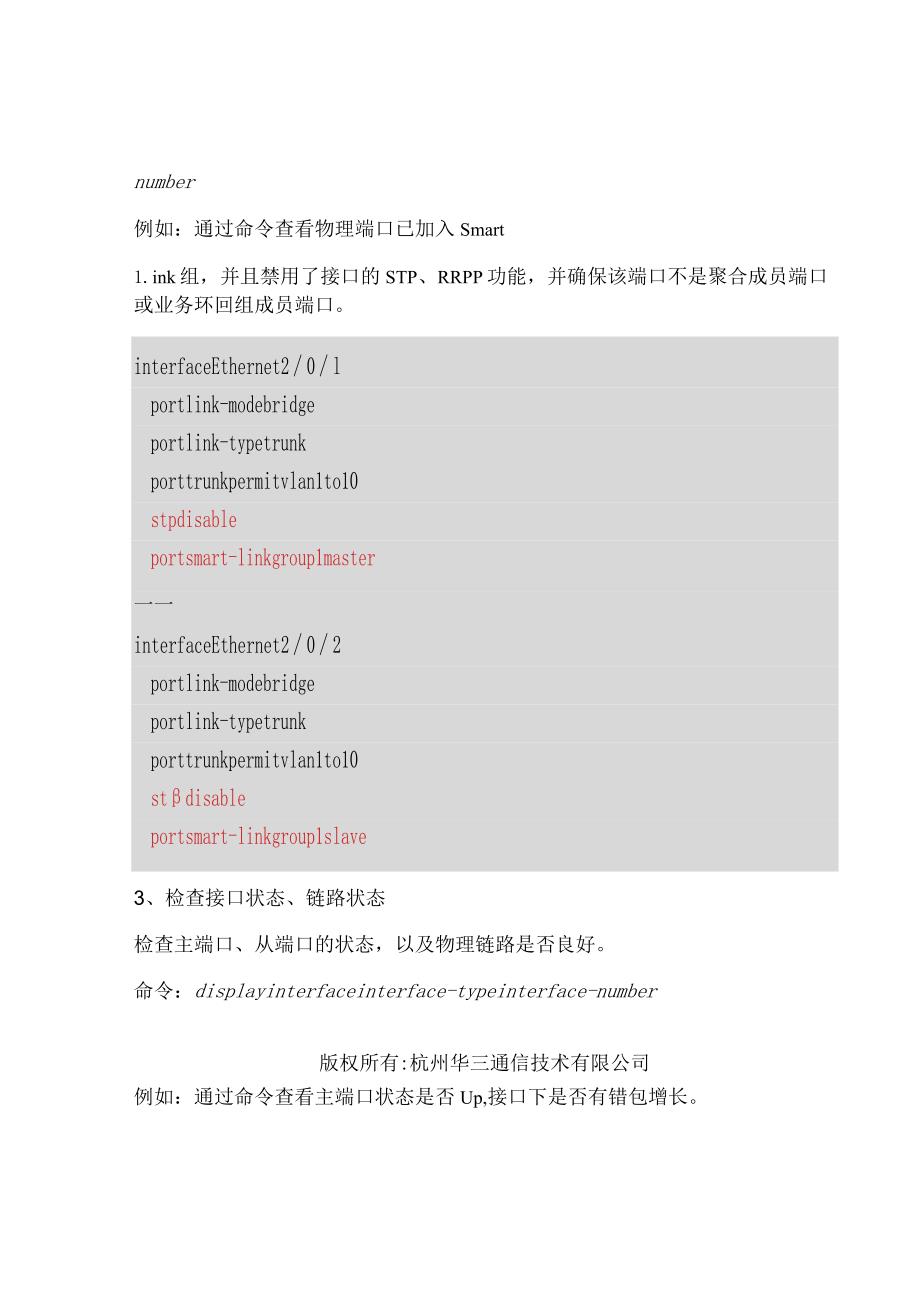

3、RoleStateFlush-countLast-flush-timeEthernet20lMASTEREthernet202SLAVEACTIVE301:55:272010/01/01STANDBY201:55:052010/01/012、检查接口配置分别查看主/从端口的配置信息,确保加入了正确的SmartLink组。命令:displaycurrent-configurationinterfaceinterface-typeinterface-number例如:通过命令查看物理端口已加入Smart1.ink组,并且禁用了接口的STP、RRPP功能,并确保该端口不是聚合成员端口或业务环回组成员

4、端口。interfaceEthernet20lportlink-modebridgeportlink-typetrunkporttrunkpermitvlan1to10stpdisableportsmart-linkgroup1master一一interfaceEthernet202portlink-modebridgeportlink-typetrunkporttrunkpermitvlan1to10stdisableportsmart-linkgroup1slave3、检查接口状态、链路状态检查主端口、从端口的状态,以及物理链路是否良好。命令:displayinterfaceinterfa

5、ce-typeinterface-number版权所有:杭州华三通信技术有限公司例如:通过命令查看主端口状态是否Up,接口下是否有错包增长。H3Cdisplaysmart-linkgroup1Ethernet20lMASTERDOWN301:55:272010/01/01Ethernet202SLAVEACTIVE422:08:512010/01/01H3CdisplayinterfaceEthernet2/0/1Ethernet20lcurrentstate:DOWInput:35inputerrors,0runts,0giants,0throttles35CRC,0frame,-overr

6、uns,0aborts-ignored,-parityerrorsOutput:0outputerrors,-underruns,-bufferfailures0aborts,0deferred,0collisions,0latecollisions0lostcarrier,-nocarrier4、检查配置角色抢占当主链路故障,则从端口从STANDBY切换到ACTIVE,如果主链路恢复,默认情况下主端口不进行抢占,仍然保持阻塞状态。如果配置了主端口角色抢占,需要检查抢占延时是否过长。命令:displaysmart-linkgroupgroup-id例如:通过命令查看,可以确认SnIart1.i

7、nk组中物理端口的角色和状态。H3Cdisplaysmart-linkgroup1Smartlinkgroup1information:DeviceID:c4ca-d9c-5138Preemptionmode:ROLEPreemptiondelay:l(s)ControlVLAN:10ProtectedVLAN:ReferenceInstance1MemberRoleStateFlush-countLast-flush-timeEthernet20lMASTERACTIVEEthernet202SLAVESTANDBY301:55:272010/01/01201:55:052010/01/01

8、5、查看MAC、ARP/ND表项学习是否正确当发生链路切换,如果发生业务中断,则需要检查与成员端口相连设备的MAC、ARP/ND表项是否正确。6、检查数据报文流量统计如果MAC、ARP/ND表项学习正确,但业务数据转发不通,则对业务报文做流量统计,查看报文在哪里被丢弃。Administrator2015-12-13 09:31:307、检查保护VLAN配置一如果MAC、ARP/ND表项学习不正确,则检查是否正确配VLAN的映射关系,并且在SmartLink组中调用。命令:displaystpregion-configurationdisplaysmart-linkgroupgroup-id例如

9、:检查MSTl与保护VLAN的映射关系,并确定MSTl被正确的SlnartLink组调用。H3Cdisplaystpregion-configurationOperconfigurationFormatselector:0Regionname:000fe2f408d2Revisionlevel:0Configurationdigest:0x2cc089ef39bd9898636abaca225b26a9InstanceVlansMapped011to409411to10H3Cdisplaysmart-linkgroup1Smartlinkgroup1information:DeviceID:c

10、4ca-d9c-5138Preemptionmode:ROLEPreemptiondelay:l(s)ControlVLAN:10ProtectedVLAN:ReferenceInstance1MemberRoleStateFlush-countLast-flush-timeEthernet20lMASTERACTIVE301:55:272010/01/01Ethernet202SLAVESTANDBY201:55:052010/01/017、检查保护VLAN配置如果MAC、ARP/ND表项学习不正确,则检查是否正确配置了MSTl与保护VLAN的映射关系,并且在SnIartLink组中调用。命

11、令:displaystpregion-configurationdisplaysmart-linkgroupgroup-id例如:检查MSTI与保护VLAN的映射关系,并确定MSTl被正确的SnlartLink组调用。000fe2f408d20H3Cdisplaystpregion-configurationOperconfigurationFormatselectorRegionnameRevisionlevelConfigurationdigest:0x2cc089ef39bd9898636abaca225b26a9InstanceVlansMapped011to409411to10H3C

12、displaysmart-linkgroup1Smartlinkgroup1information:DeviceID:c4ca-d9c5138Preemptionmode:ROLEPreemptiondelay:l(s)ControlVLAN:10ProtectedVLAN:ReferenceInstance1MemberRoleStateFlush-countLast-flush-timeEthernet20lBSTERACTIVE301溺:272010/01/01Ethernet202SLAVESTANDBY201:55:052010/01/019、检查FIUSh报文的收发信息当发生链路切

13、换时,需要检查SmartqW嚣黑喟怖35081.ink设备是否发出了FIUSh报文以刷新MAC、ARP/ND表项右嬴最三基疏而最需第命令:displaysmart-linkgroupgroup-id例如:在SmartLink设备上查看FlUSh报文的发送情况,。H3Cdisplaysmart-linkgroup1Smartlinkgroup1information:DeviceID:c4ca-d9c-5138Preemptionmode:ROLEPreemptiondelay:l(s)ControlVLAN:10ProtectedVLAN:ReferenceInstance1MemberRol

14、eStateFlush-countLast-flush-timeEthernet20lMASTERACTIVE3Ethernet202SLAVESTANDBY2命令:displaysmart-linkflush例如:在相关设备上查看FlUSh报文的接收情况,文的数量,最后一次接收FIUSh报文的端口、时IeviceID(与SmartLink组的DeViCeID相同)H3Cdisplaysmart-linkflushReceivedflushpackets:Receivinginterfaceofthelastflushpacket:Receivingtimeofthelastflushpacket:DeviceIDofthelastflushpacket:ControlVLANofthelastflushpacket:01:55:272010/01/0101:55:052010/01/01包括接收到FIUSh报可,以及FIUSh报文的D22Ethemetl/0/201:54:572010/01/01c4ca-d9c-513810
