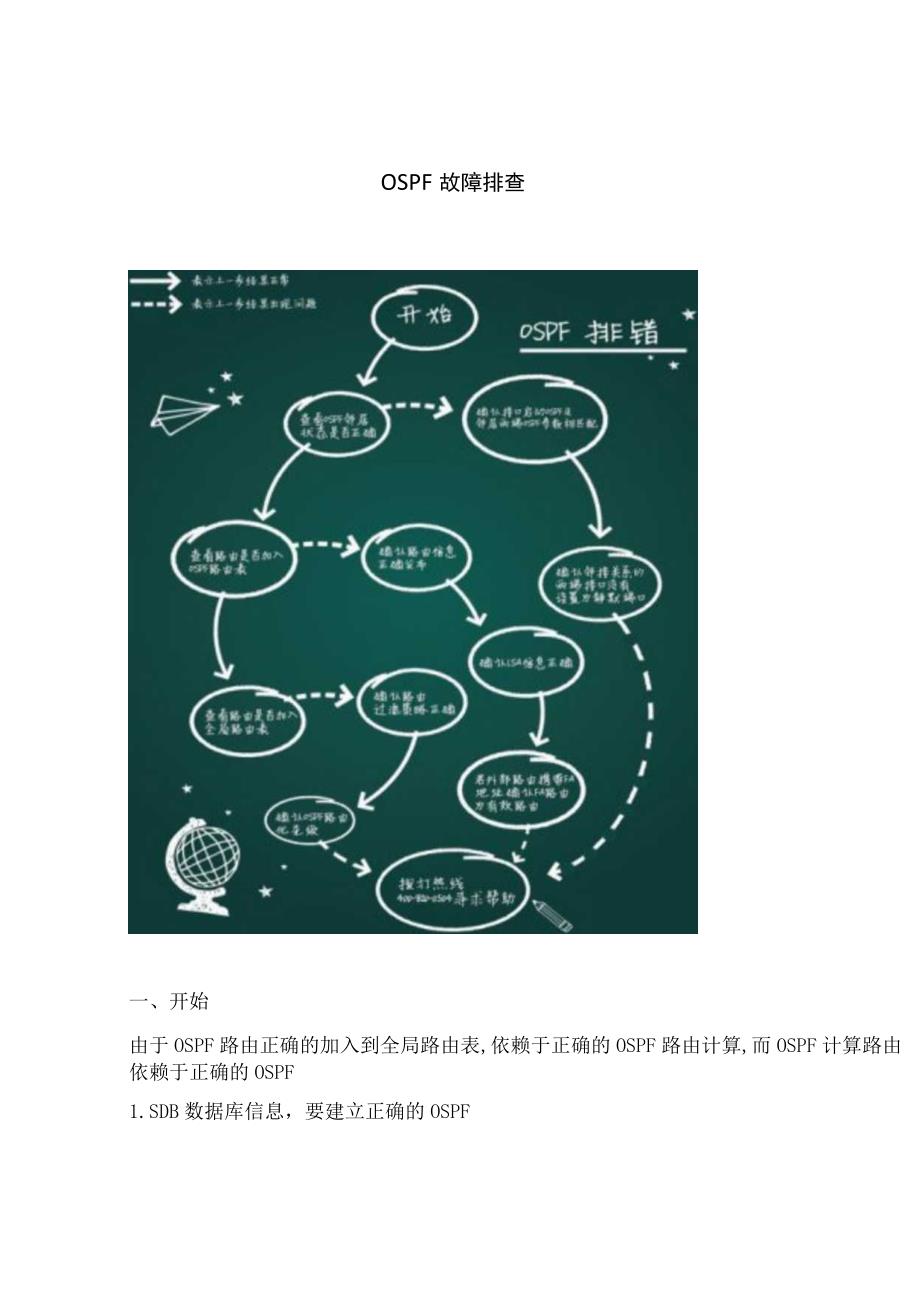

1、OSPF故障排查一、开始由于OSPF路由正确的加入到全局路由表,依赖于正确的OSPF路由计算,而OSPF计算路由依赖于正确的OSPF1.SDB数据库信息，要建立正确的OSPF1.SDB数据库则首先要确保邻居之间能够形成正确的邻接如藐n荔嬴路由问题的排查整体思路为:首先检查OSPF邻居关系,然Ji%：）：）里.1.SDB数据库信息，最后检查全局路由表.叵I，当然还要检查接口配置。1、查看OSPF邻居状态是否正确I查看两端OSPF邻居状态是否正常，正常情况下DROtherZI勺邻居二系应该稳定在2-Way状态，非DROther之间的邻居关系应该稳定在FUll状态命令：displayospfpeer

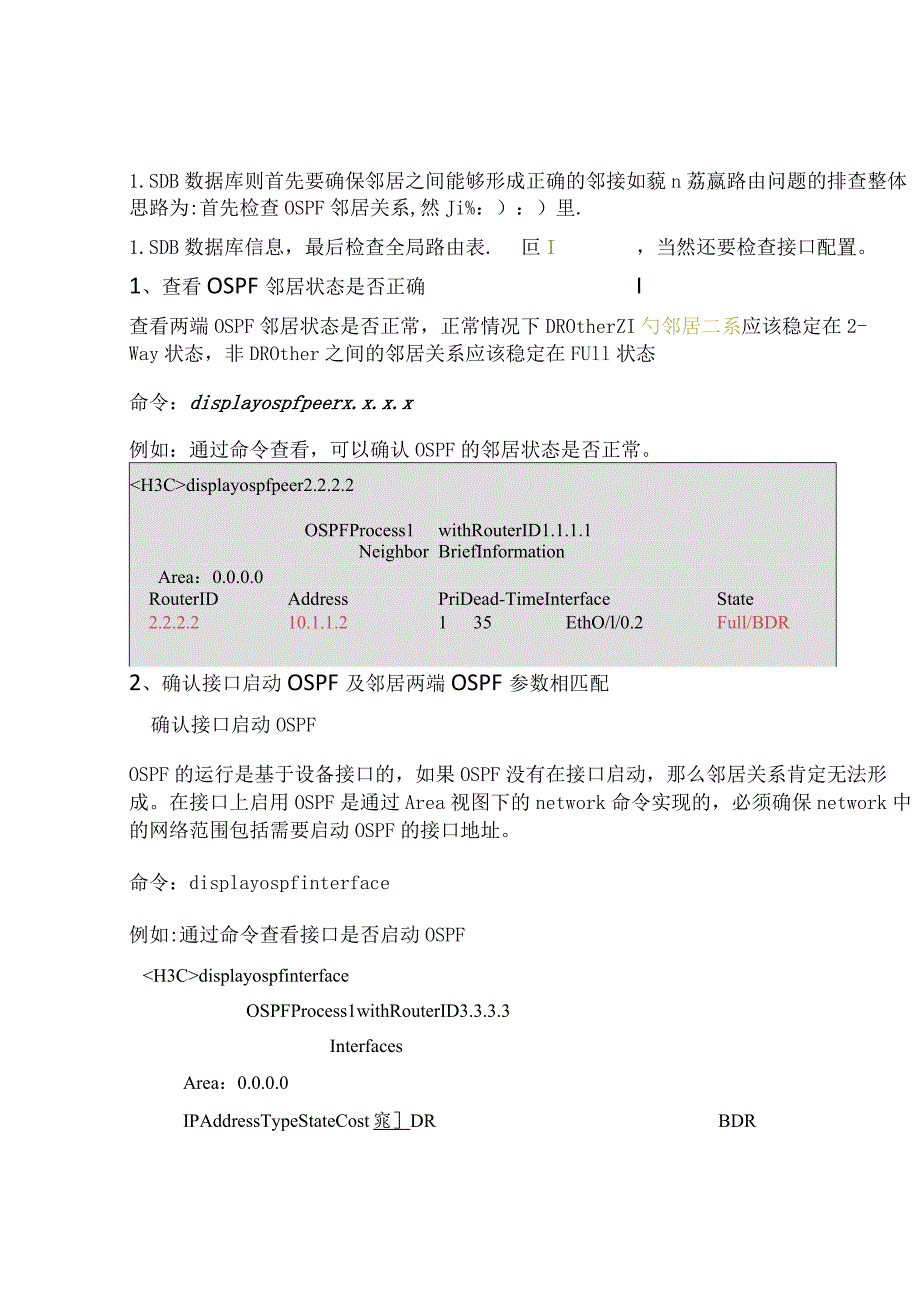

2、x.x.x.x例如：通过命令查看，可以确认OSPF的邻居状态是否正常。displayospfpeer2.2.2.2OSPFProcess1withRouterID1.1.1.1NeighborBriefInformationArea：0.0.0.0RouterIDAddressPriDead-TimeInterfaceState2.2.2.210.1.1.2135EthO/l/0.2Full/BDR2、确认接口启动OSPF及邻居两端OSPF参数相匹配确认接口启动OSPFOSPF的运行是基于设备接口的，如果OSPF没有在接口启动，那么邻居关系肯定无法形成。在接口上启用OSPF是通过Area视图下

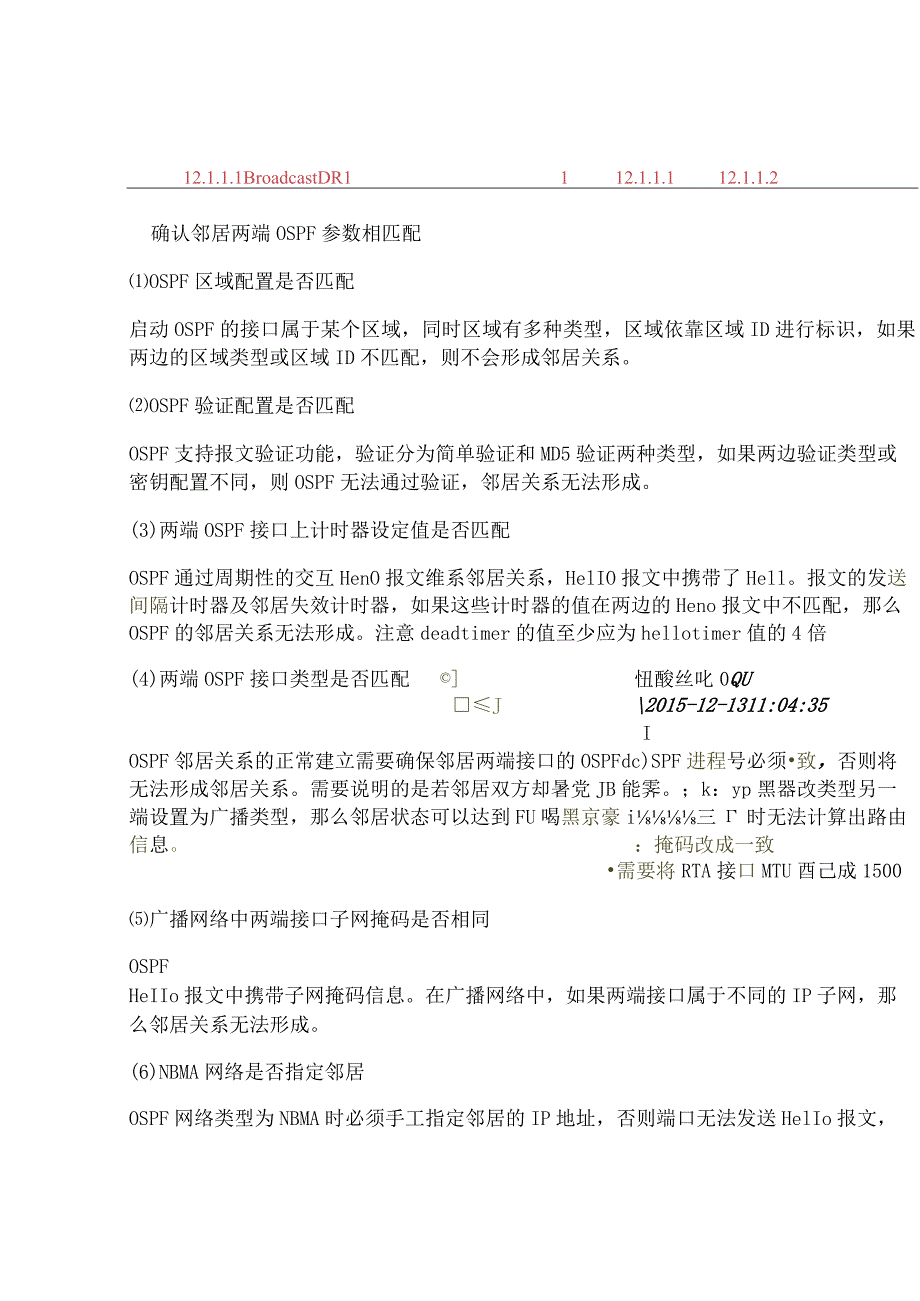

3、的network命令实现的，必须确保network中的网络范围包括需要启动OSPF的接口地址。命令：displayospfinterface例如:通过命令查看接口是否启动OSPFdisplayospfinterfaceOSPFProcess1withRouterID3.3.3.3InterfacesArea：0.0.0.0IPAddressTypeStateCost窕DRBDR12.1.1.1BroadcastDR1112.1.1.112.1.1.2确认邻居两端OSPF参数相匹配OSPF区域配置是否匹配启动OSPF的接口属于某个区域，同时区域有多种类型，区域依靠区域ID进行标识，如果两边的区域
4、类型或区域ID不匹配，则不会形成邻居关系。OSPF验证配置是否匹配OSPF支持报文验证功能，验证分为简单验证和MD5验证两种类型，如果两边验证类型或密钥配置不同，则OSPF无法通过验证，邻居关系无法形成。(3)两端OSPF接口上计时器设定值是否匹配OSPF通过周期性的交互HenO报文维系邻居关系，HelIO报文中携带了Hell。报文的发送间隔计时器及邻居失效计时器，如果这些计时器的值在两边的Heno报文中不匹配，那么OSPF的邻居关系无法形成。注意deadtimer的值至少应为hellotimer值的4倍(4)两端OSPF接口类型是否匹配忸酸丝叱0QUJ2015-12-1311:04:35IO
5、SPF邻居关系的正常建立需要确保邻居两端接口的OSPFdc)SPF进程号必须致，否则将无法形成邻居关系。需要说明的是若邻居双方却暑党JB能霁。；k：yp黑器改类型另一端设置为广播类型，那么邻居状态可以达到FU喝黑京豪i三时无法计算出路由信息。：掩码改成一致需要将RTA接口MTU酉己成1500广播网络中两端接口子网掩码是否相同OSPFHeIIo报文中携带子网掩码信息。在广播网络中，如果两端接口属于不同的IP子网，那么邻居关系无法形成。(6)NBMA网络是否指定邻居OSPF网络类型为NBMA时必须手工指定邻居的IP地址，否则端口无法发送HelIo报文，无法形成邻居关系。命令：displaycurr
6、ent-configurationinterfacedisplaycurrent-configurationconfigurationospf例如：通过命令查看接口下的OSPF参数设置是否一致。displaycurrent-configurationinterfacee0l0.1#interfaceEthernet0/1/0.1VlanryPedotIqVid100address20.L1.1255.255.255.0cfnetwork-typep2pdisplaycurrent-configurationinterfacee0l0.1隹interfaceEthernet0/1/0.1vlty
7、pedotIqvid100ipaddress20.1.1.2255.255.255.0qpfnrtworktypep2p3、确认邻接关系的两端接口没有设置为静默端口当接口在OSPF协议视图中被设置为静默端口时，它将不能发送OSPFHenO报文，因此OSPF邻居关系无法形成命令：displaycurrent-configurationconfigurationospf例如：通过命令查看接口正确启动OSPF并设置为非静默端口，下例中配置了静默端口displaycurrent-configurationconfigurationospfQgpf1silent-interfaceGitEthernet
8、2/0/1area0.0.0.0network10.1.1.10.0.0.0area0.0.0.1network20.1.1.10.0.0.0network10.10.2.10*0.0.04、查看路由是否加入OSPF路由表查看OSPF路由表中是否存在相应路由。命令：displayospfroutingx.x.x.x例如：查看外部路由9.9.9.9是否加入OSPf路由表displayospfrouting9.9.9.9OSPFProcess1withRouterIDRoutingTablesRoutineforASEsDestinationCostTypeTag9.9.9.9/321Type21
9、4.4.4.4NextHo10105.1AdyRoujCT3.3.3.35、确认路由信息正确发布若查看OSPF路由表未发现相应路由信息，请首先确认路由信息是否在0SPF中正确发布，对于未进行发布的路由请修改配置将路由正确发布命令：displaycurrent-configurationconfigurationospf例如：查看10.10.4.0/24的路由信息是否在OSPF中发布版权所有:杭州华三通信技术有限公司displaycurrent-configurationconflgurationosp.f#osf1area0.0.0.0network10.10.1.00.0.0.255netw
10、ork10.10.4.00.0.0.255area0.0.0.1network10.10.2.00.0.0.2556、确认LSA信息正确确认OSPF1.SDB数据库中是否存在路由计算所需的正确LSA信息。对于区域内的路由需要检查是否存在该路由始发者的ROUterLSA,DR的NetWOrkLSA（广播网络）；对于区域间的路由需要首先检查是否存在LSID为该网段的SUmmaryLSA,然后检查是否存在该SUmmaryLSA所对应AdvRtr的RouterLSA；如果外部路由是通过区域内学习到的，需要首先检查是否存在LSID为该网段的ASELSA,然后检查是否存在该ASELSA中所对应AdVRtr
11、的RouterLSA；如果外部路由是通过区域间学到的那么首先检查对应的ASELSA,然后检查是否存在该ASELSA所对应AdVRtr的ASbrSumarryLSA,最后检查该AsbrSummaryLSA所对应AdVRtr的ROUterLSAo命令：displayospfIsdbrouterdisplayospfIsdbnetworkdisplayospfIsdbsummarydisplayospfIsdbasbrdisplayospfIsdbase例如：通过命令查看外部路由9.9.9.9相关的LSA信息。版权所有:杭州华三通信技术有限公司displayqspflsibase9.9.99OSPF
12、Process1withRouterID4.4.4.4LinkStateDatabaseTypcLSIDAdvgtrLSAgeLenOptions：External:9.9.9.9:3.3.3.3:841:36：EdisplayOSPCIsdbasbr3.3.3.3OSPFProcess1withRouterID4.4.4.4Type1.SIDAdvRtrLSAgeLenOptionsArea:0.0.0.2LinkStateDatabase:Sum-Asbr:3.33.3：2.2.2.2:1091:28：EdisplayospfIsdbrouter2.2.2.2OSPFProcess1wit
13、hRouterID4.4.4.4TypeLSIDArea：0.0.0.21.inkStateDatabase：Router:2.2.2.2AdvRtr:2.2.2.21.inkCotmt:11.inkID:10.10.5.1Data：10.10.5.1LinkType：TransNetMetric：1例如：通过命令查看区域内路由1010.4.0/24相关的LSA信息display。?PfIsdbnetworkOSPFProcess1withRouterID2.2.2.2Area：0.0.0.01.inkStateDatabziseType:Network1.SID：10.10.1.1AdvRt
