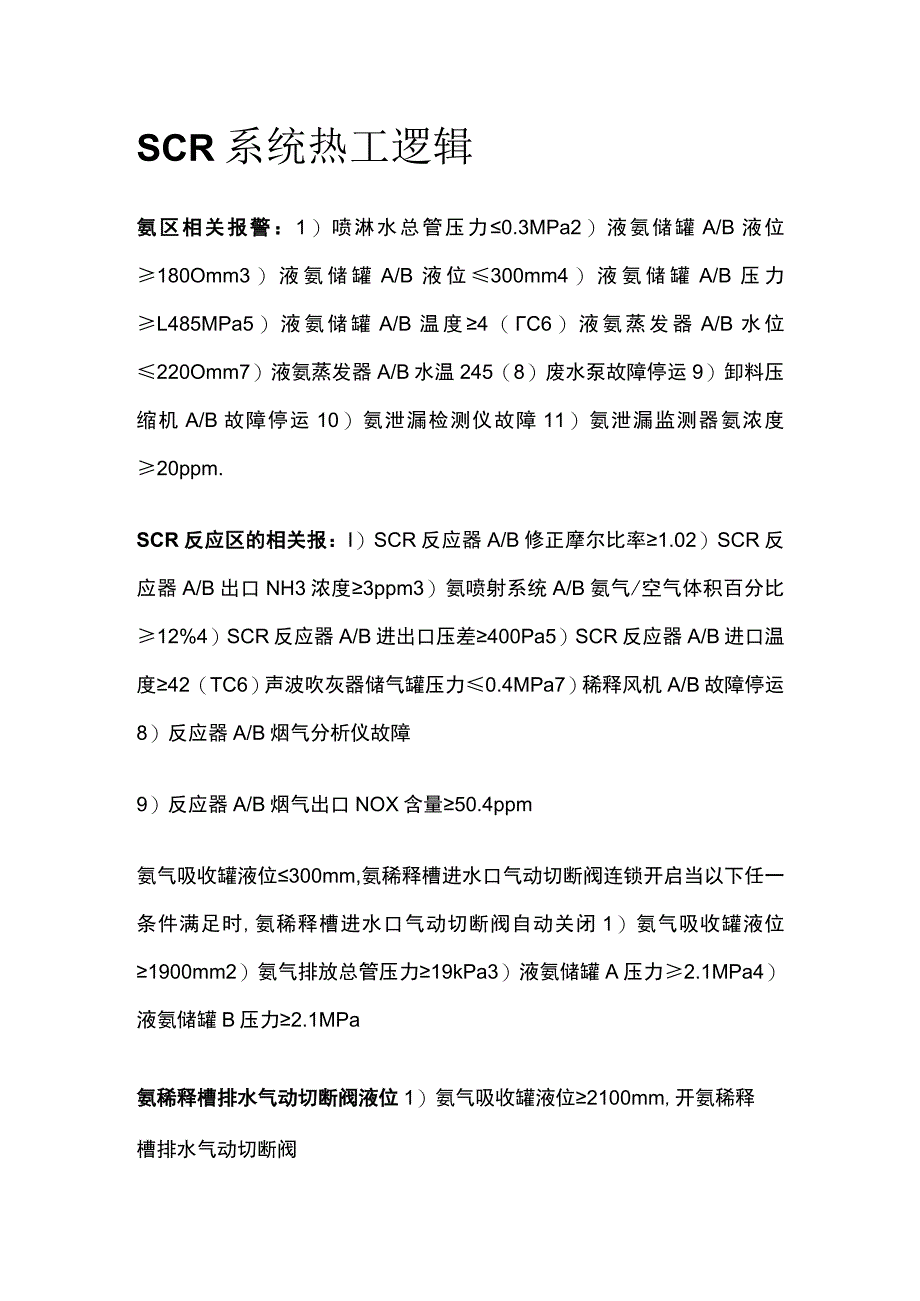

1、SCR系统热工逻辑氨区相关报警：1）喷淋水总管压力0.3MPa2）液氨储罐A/B液位180Omm3）液氨储罐A/B液位300mm4）液氨储罐A/B压力L485MPa5）液氨储罐A/B温度4（C6）液氨蒸发器A/B水位220Omm7）液氨蒸发器A/B水温245（8）废水泵故障停运9）卸料压缩机A/B故障停运10）氨泄漏检测仪故障11）氨泄漏监测器氨浓度20ppm.SCR反应区的相关报：I）SCR反应器A/B修正摩尔比率1.02）SCR反应器A/B出口NH3浓度3ppm3）氨喷射系统A/B氨气/空气体积百分比12%4）SCR反应器A/B进出口压差400Pa5）SCR反应器A/B进口温度42（TC6

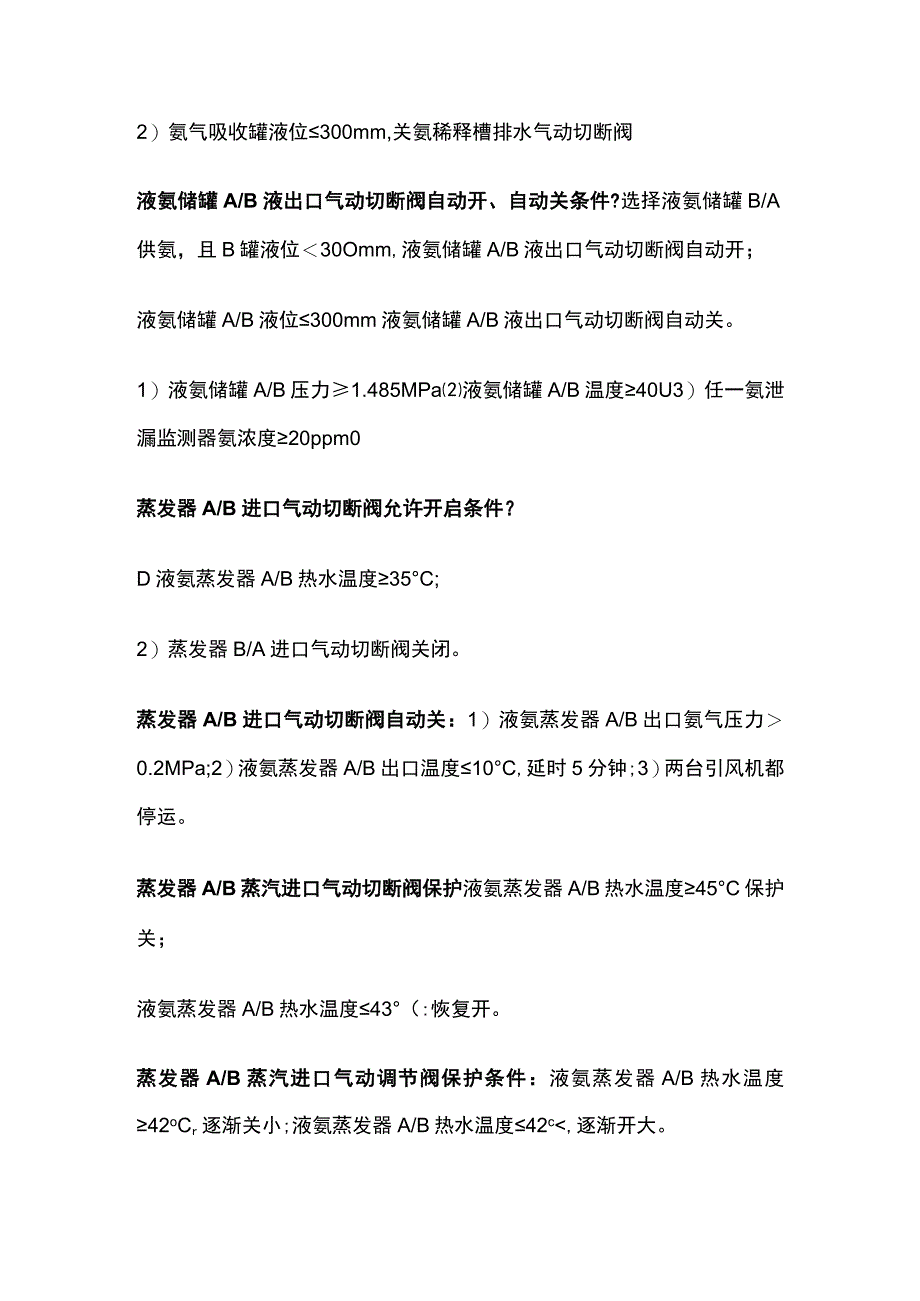

2、）声波吹灰器储气罐压力0.4MPa7）稀释风机A/B故障停运8）反应器A/B烟气分析仪故障9）反应器A/B烟气出口NOX含量50.4ppm氨气吸收罐液位300mm,氨稀释槽进水口气动切断阀连锁开启当以下任一条件满足时,氨稀释槽进水口气动切断阀自动关闭1）氨气吸收罐液位1900mm2）氨气排放总管压力19kPa3）液氨储罐A压力2.1MPa4）液氨储罐B压力2.1MPa氨稀释槽排水气动切断阀液位1）氨气吸收罐液位2100mm,开氨稀释槽排水气动切断阀2）氨气吸收罐液位300mm,关氨稀释槽排水气动切断阀液氨储罐A/B液出口气动切断阀自动开、自动关条件?选择液氨储罐B/A供氨，且B罐液位30Omm
3、,液氨储罐A/B液出口气动切断阀自动开；液氨储罐A/B液位300mm液氨储罐A/B液出口气动切断阀自动关。1）液氨储罐A/B压力1.485MPa液氨储罐A/B温度40U3）任一氨泄漏监测器氨浓度20ppm0蒸发器A/B进口气动切断阀允许开启条件？D液氨蒸发器A/B热水温度35C;2）蒸发器B/A进口气动切断阀关闭。蒸发器A/B进口气动切断阀自动关：1）液氨蒸发器A/B出口氨气压力0.2MPa;2）液氨蒸发器A/B出口温度10C,延时5分钟;3）两台引风机都停运。蒸发器A/B蒸汽进口气动切断阀保护液氨蒸发器A/B热水温度45C保护关；液氨蒸发器A/B热水温度43（:恢复开。蒸发器A/B蒸汽进口气

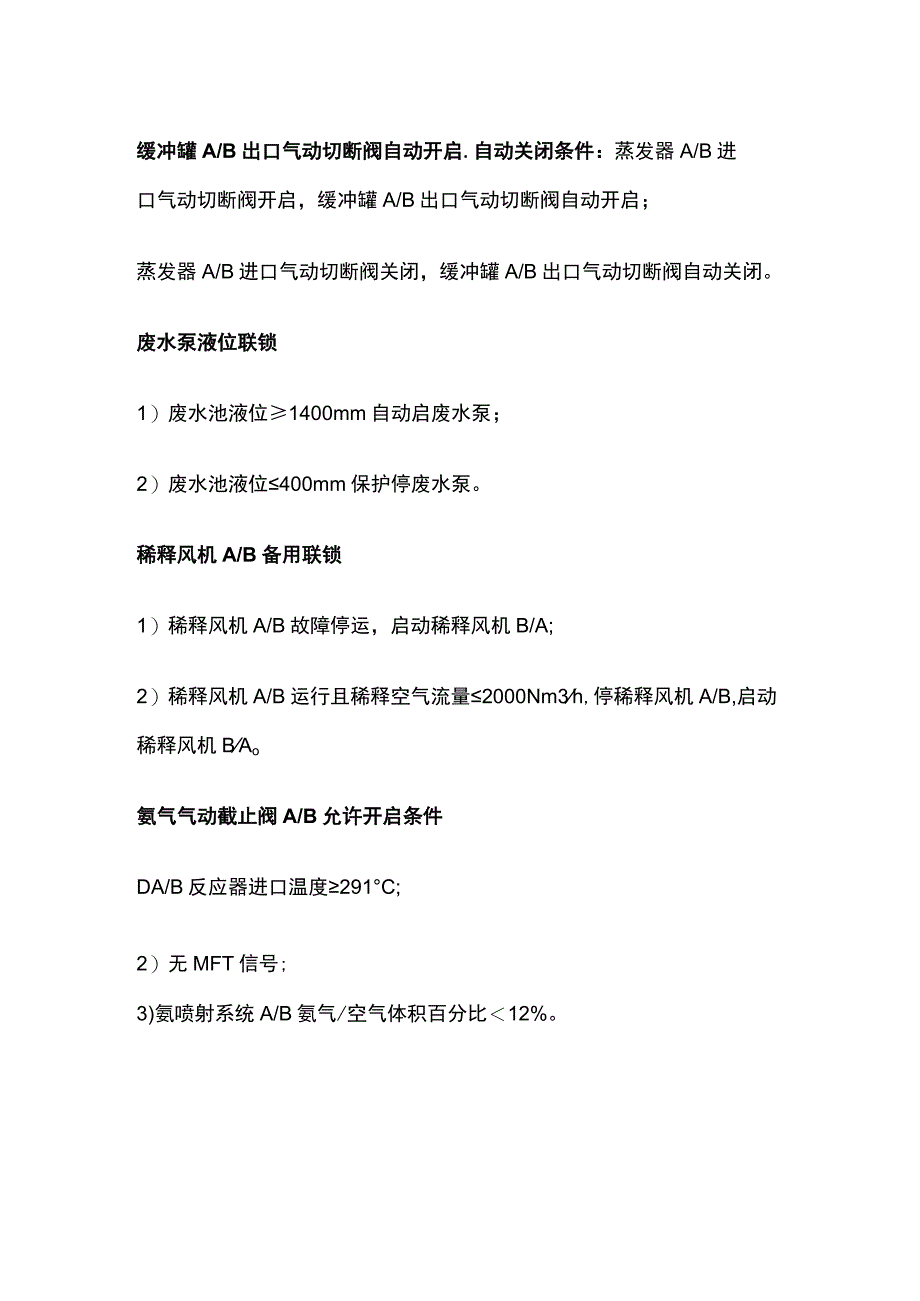

4、动调节阀保护条件：液氨蒸发器A/B热水温度42oCr逐渐关小;液氨蒸发器A/B热水温度42c,逐渐开大。缓冲罐A/B出口气动切断阀自动开启.自动关闭条件：蒸发器A/B进口气动切断阀开启，缓冲罐A/B出口气动切断阀自动开启；蒸发器A/B进口气动切断阀关闭，缓冲罐A/B出口气动切断阀自动关闭。废水泵液位联锁1）废水池液位1400mm自动启废水泵；2）废水池液位400mm保护停废水泵。稀释风机A/B备用联锁1）稀释风机A/B故障停运，启动稀释风机B/A;2）稀释风机A/B运行且稀释空气流量2000Nm3h,停稀释风机A/B,启动稀释风机BAo氨气气动截止阀A/B允许开启条件DA/B反应器进口温度291C;2）无MFT信号;3)氨喷射系统A/B氨气/空气体积百分比12%。氨气气动截止阀A/B自动关闭条件1)AB反应器进口温度286y2)MFT动作；3)氨喷射系统A/B氨气/空气体积百分比14%。A/B稀释风机出口电动阀自动开启、自动关闭条件A/B稀释风机启动，延时IOS,自动开启；A/B稀释风机停运，自动关闭。
