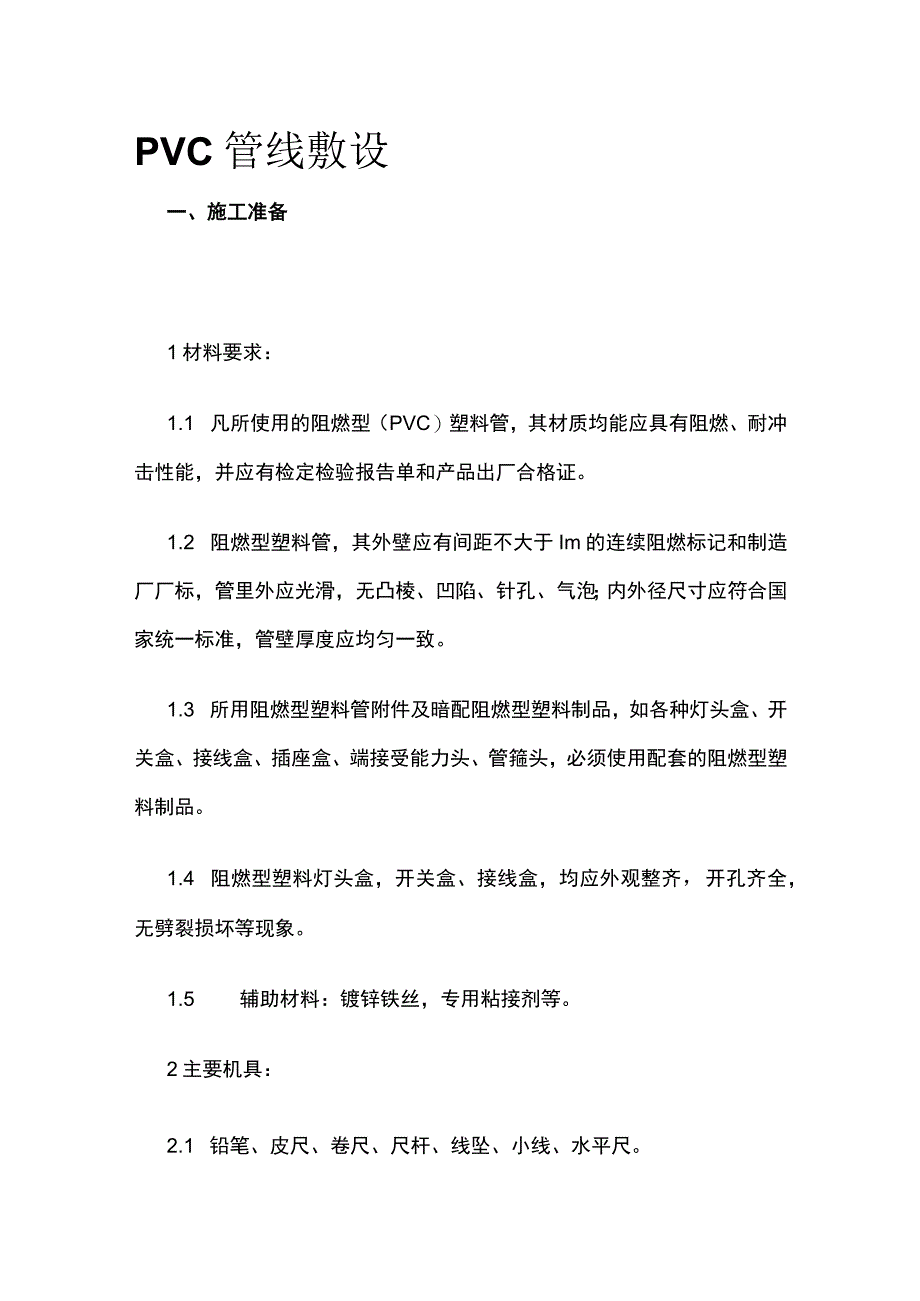

1、PVC管线敷设一、施工准备1材料要求：1.1 凡所使用的阻燃型（PVC）塑料管，其材质均能应具有阻燃、耐冲击性能，并应有检定检验报告单和产品出厂合格证。1.2 阻燃型塑料管，其外壁应有间距不大于Im的连续阻燃标记和制造厂厂标，管里外应光滑，无凸棱、凹陷、针孔、气泡；内外径尺寸应符合国家统一标准，管壁厚度应均匀一致。1.3 所用阻燃型塑料管附件及暗配阻燃型塑料制品，如各种灯头盒、开关盒、接线盒、插座盒、端接受能力头、管箍头，必须使用配套的阻燃型塑料制品。1.4 阻燃型塑料灯头盒，开关盒、接线盒，均应外观整齐，开孔齐全，无劈裂损坏等现象。1.5 辅助材料：镀锌铁丝，专用粘接剂等。2主要机具：2.1

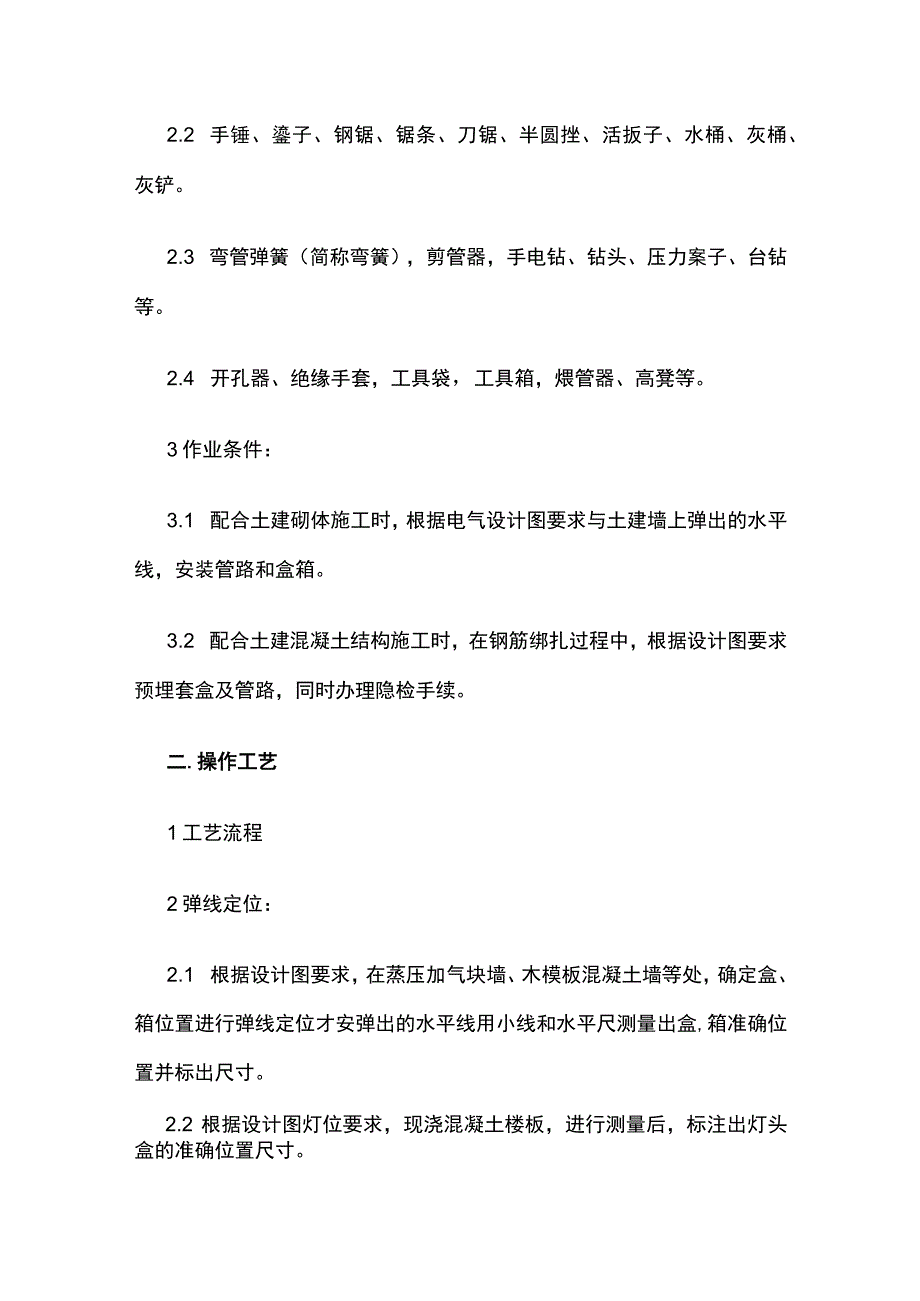

2、 铅笔、皮尺、卷尺、尺杆、线坠、小线、水平尺。2.2 手锤、鎏子、钢锯、锯条、刀锯、半圆挫、活扳子、水桶、灰桶、灰铲。2.3 弯管弹簧（简称弯簧），剪管器，手电钻、钻头、压力案子、台钻等。2.4 开孔器、绝缘手套，工具袋，工具箱，煨管器、高凳等。3作业条件：3.1 配合土建砌体施工时，根据电气设计图要求与土建墙上弹出的水平线，安装管路和盒箱。3.2 配合土建混凝土结构施工时，在钢筋绑扎过程中，根据设计图要求预埋套盒及管路，同时办理隐检手续。二.操作工艺1工艺流程2弹线定位：2.1 根据设计图要求，在蒸压加气块墙、木模板混凝土墙等处，确定盒、箱位置进行弹线定位才安弹出的水平线用小线和水平尺测量出

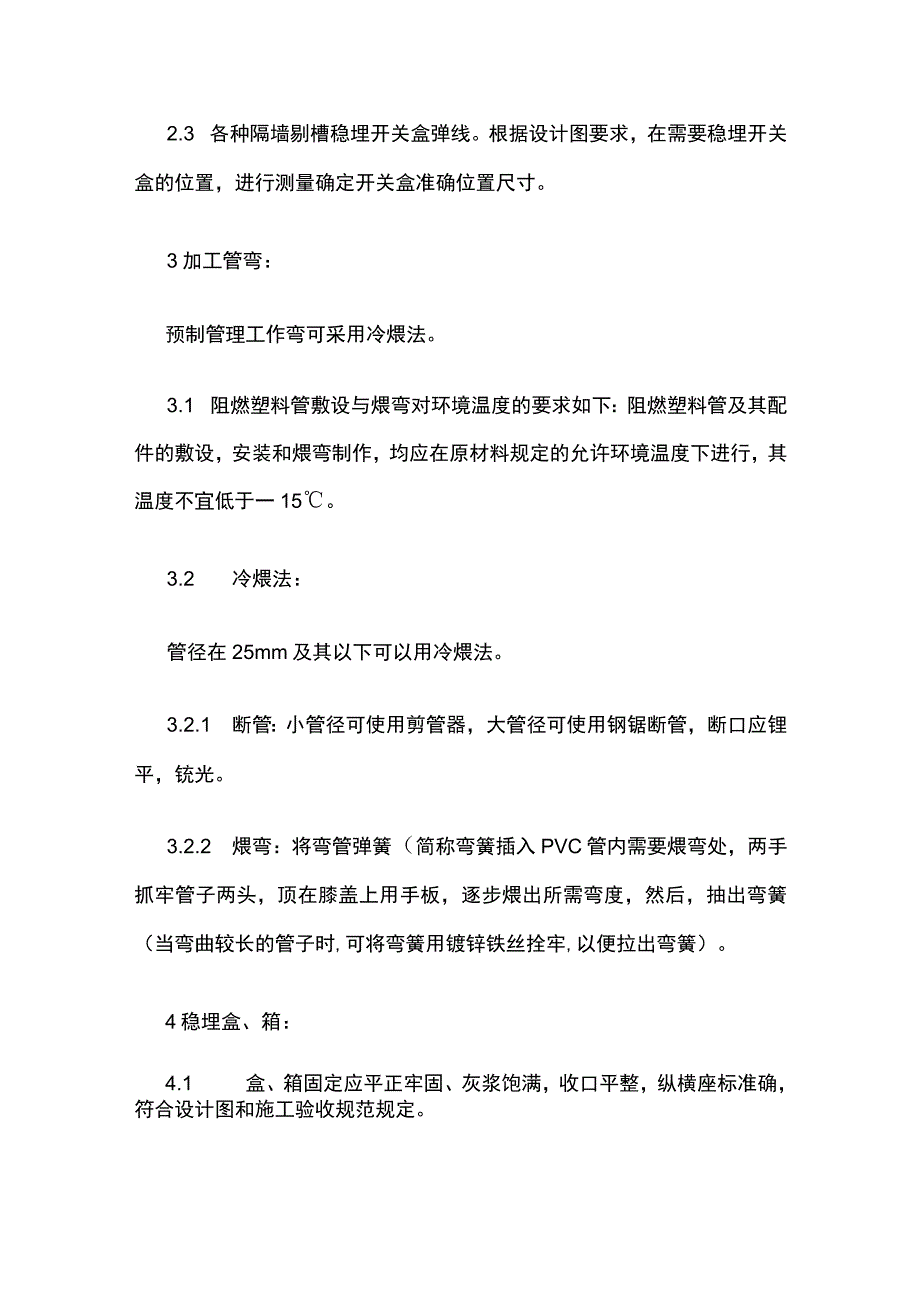

3、盒,箱准确位置并标出尺寸。2.2 根据设计图灯位要求，现浇混凝土楼板，进行测量后，标注出灯头盒的准确位置尺寸。2.3 各种隔墙剔槽稳埋开关盒弹线。根据设计图要求，在需要稳埋开关盒的位置，进行测量确定开关盒准确位置尺寸。3加工管弯：预制管理工作弯可采用冷煨法。3.1 阻燃塑料管敷设与煨弯对环境温度的要求如下：阻燃塑料管及其配件的敷设，安装和煨弯制作，均应在原材料规定的允许环境温度下进行，其温度不宜低于一15。3.2 冷煨法：管径在25mm及其以下可以用冷煨法。3.2.1 断管：小管径可使用剪管器，大管径可使用钢锯断管，断口应锂平，铳光。3.2.2 煨弯：将弯管弹簧（简称弯簧插入PVC管内需要煨弯
4、处，两手抓牢管子两头，顶在膝盖上用手板，逐步煨出所需弯度，然后，抽出弯簧（当弯曲较长的管子时,可将弯簧用镀锌铁丝拴牢,以便拉出弯簧）。4稳埋盒、箱：4.1 盒、箱固定应平正牢固、灰浆饱满，收口平整，纵横座标准确，符合设计图和施工验收规范规定。4.2 砖墙稳埋盒、箱：4.2.1 预留盒、箱孔洞：根据设计图规定的盒、箱预留具体位置，随土建砌体电工配合施工，在约300mm处预留出进入盒、箱的管子长度，将管子甩在盒、箱预留孔外，管端头堵好，等待最后一管一孔地进入盒、箱稳埋完毕。4.2.2 剔洞稳埋盒、箱，再接短管：按弹出的水平线，对照设计图找出盒、箱的准确位置，然后剔洞，所踢孔洞应比盒、箱稍大一些。洞
5、剔好后，先用水把洞内四壁浇湿，并将洞中杂物清理干净。依照管路的走向敲掉盒子的敲落孔，再用高标号水泥砂浆填入洞内将盒、箱稳端正，待水泥砂子浆凝固后，再接短管入盒、箱。4.23混凝土墙稳埋盒、箱：利用穿筋盒，直接固定在钢筋上，并根据墙体厚度焊好支撑钢筋，使盒口或箱口与墙体平面平齐。5暗敷管路：5.1 管路连接:5.1.1 管路连接应使用套箍连接。用小刷子沾配套供应的塑料管粘接剂，均匀涂抹在管外壁上，将管子插入套箍；管口应到位。粘接剂性能要求粘接后Imin内不移位，粘性保持时间长，并具有防水性。5.1.2 管路垂直或水平敷设时，每隔Im距离应有一个固定点，在弯曲部位主尖以圆弧中心点为始点距两端300
6、500mm处各加一个固定点。5.1.3 管进盒、箱，一管一孔，先接端接头然后用内锁母固定在盒、箱上，在管孔上用顶帽型护口堵好管口，最后用纸或泡沫塑料块堵好盒子o5.2 管路暗敷设：5.2.1 现浇混凝土墙板内管路暗敷设：管路应敷设在两层钢筋中间，管进盒，箱时应煨成灯叉弯，管路每隔Im处用镀锌铁丝绑扎牢，弯曲部位按要求固定。5.2.2 现浇混凝土楼板管路暗敷设：根据建筑物内房间四周墙的厚度，弹十字线确定灯头盒的位置，将端接头、内锁母固定在盒子的管孔上，使用顶帽护口堵好管口，并堵好盒口，将固定好盒子，用机螺丝或矩钢筋固定在底筋上。跟着敷管、管路应敷设在底筋的上面，管路每隔Im用镀锌铁丝绑扎牢。三质
7、量标准1保证项目：阻燃型塑料管及其附件材质不得在室外高温和易受机械损伤的场所用敷设。检查方法：检查测试资料，观察检查。2基本项目：2.1 管路连接紧密，管口光滑，保护层大于15mm,使用胶粘剂连接紧密、牢固。2.2 盒、箱固定可靠，管子进入盒、箱处顺直、一孔一管，以端接头与内锁母将管固定在盒、箱管孔处，牢固不松动。四成品保护1剔槽打洞时，应预先划好线，避免用力猛剔，造成洞口或槽剔的过大、过宽，甚至影响土建结构质量。2管路敷设完毕后注意成品保护,特别是在现浇混凝土结构施工中，电工配合土建施工关系密切，在合模和拆模时，应注意保护管路不要移位、砸扁或踩坏等现象出现。3在混凝土板、加气板上剔洞时，注意
8、不要剔断钢筋，剔洞时应先用钻打孔，再扩孔，不允许用大锤由上面砸孔洞。4配合土建浇灌混凝土时，应派电工看护，以防管路移位或受机械损伤。五应注意的质量问题1保护层15mm管路有外露现象，应将管槽深度剔到L5倍管外径的深度，并将管子固定好后用水泥砂浆保护并抹平灰层。2稳埋盒、箱有歪斜；暗盒、箱有凹进、凸出墙面现象；盒、箱破口；座标超出允许偏差值。对于稳埋盒、箱应先用线坠找正、座标正确再固定稳埋；暗装盒子口或箱口，应与墙面平齐，不出现凹凸墙面的现象。暗箱贴脸与墙面缝隙预留好；用水泥砂浆将盒箱底部四周填实抹平,盒子收口平整。3由于墙厚度较薄,箱体厚度与墙厚度相差无几箱底处抹灰开裂，在箱底处加金属网固定后，再抹灰找平齐。4管子煨弯处的凹扁度过大及弯曲半径小于6D（D管子直径）。煨弯应按要求进行操作其弯曲半径应大于6Do5管路不通，朝上管口末及时堵好管堵，造成杂物落入管中。应在立管时，随时堵好管堵，其它工种作业时，应注意不要碰坏已经敷设完毕的管路，避免造成管路堵塞。
