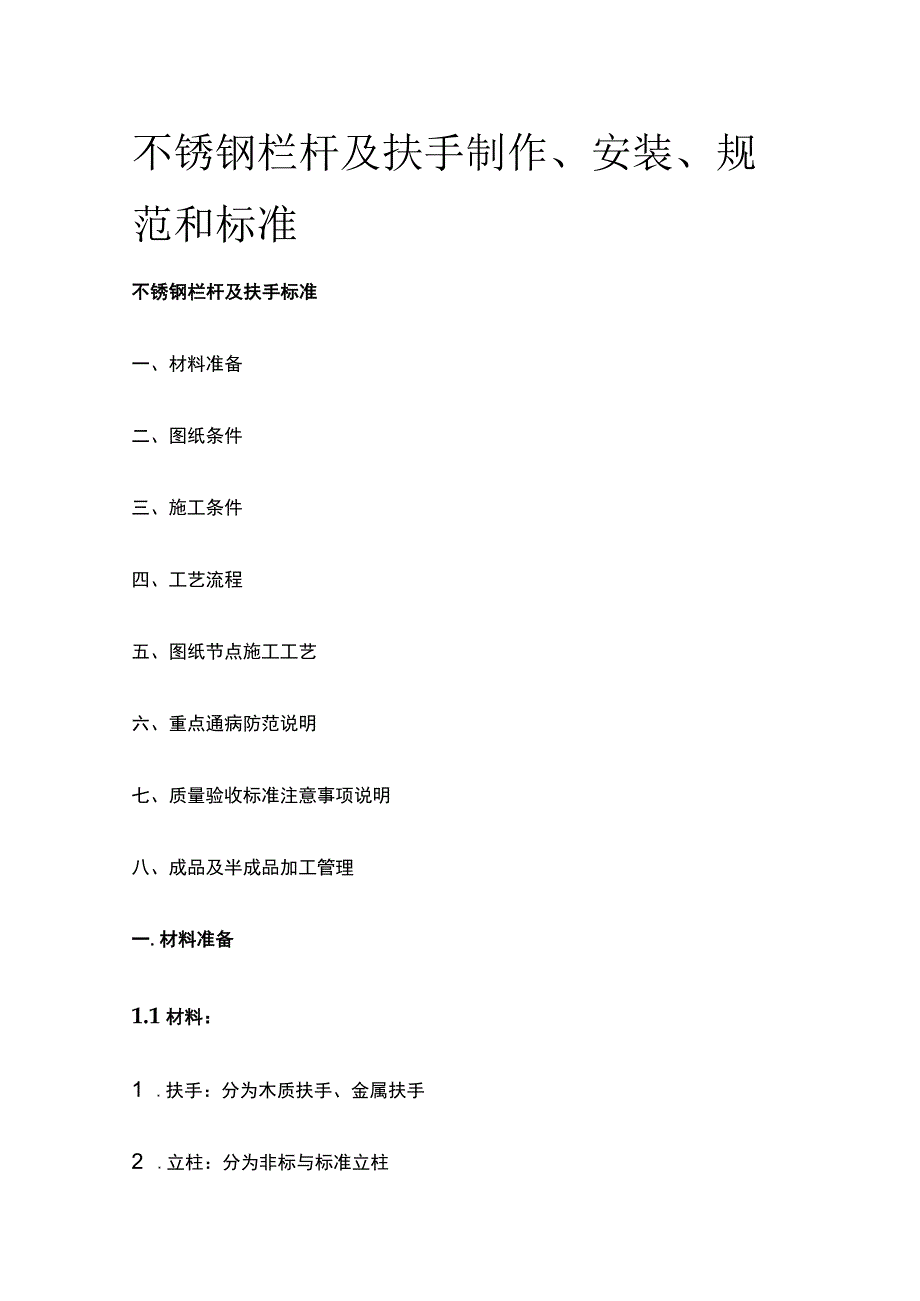

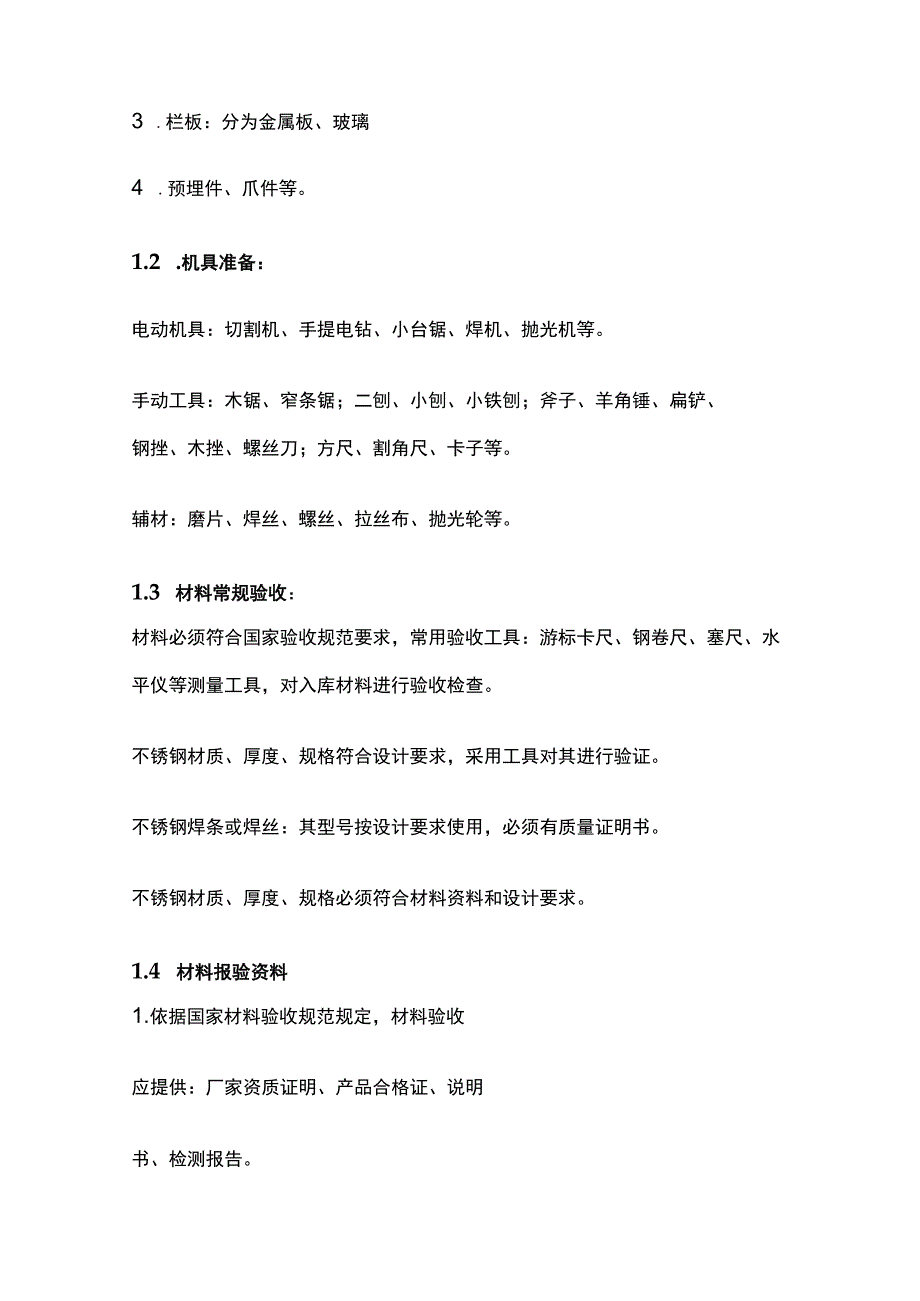

1、不锈钢栏杆及扶手制作、安装、规范和标准不锈钢栏杆及扶手标准一、材料准备二、图纸条件三、施工条件四、工艺流程五、图纸节点施工工艺六、重点通病防范说明七、质量验收标准注意事项说明八、成品及半成品加工管理一.材料准备1.1材料：1 .扶手：分为木质扶手、金属扶手2 .立柱：分为非标与标准立柱3 .栏板：分为金属板、玻璃4 .预埋件、爪件等。1.2 .机具准备：电动机具：切割机、手提电钻、小台锯、焊机、抛光机等。手动工具：木锯、窄条锯；二刨、小刨、小铁刨；斧子、羊角锤、扁铲、钢挫、木挫、螺丝刀；方尺、割角尺、卡子等。辅材：磨片、焊丝、螺丝、拉丝布、抛光轮等。1.3 材料常规验收：材料必须符合国家验收规

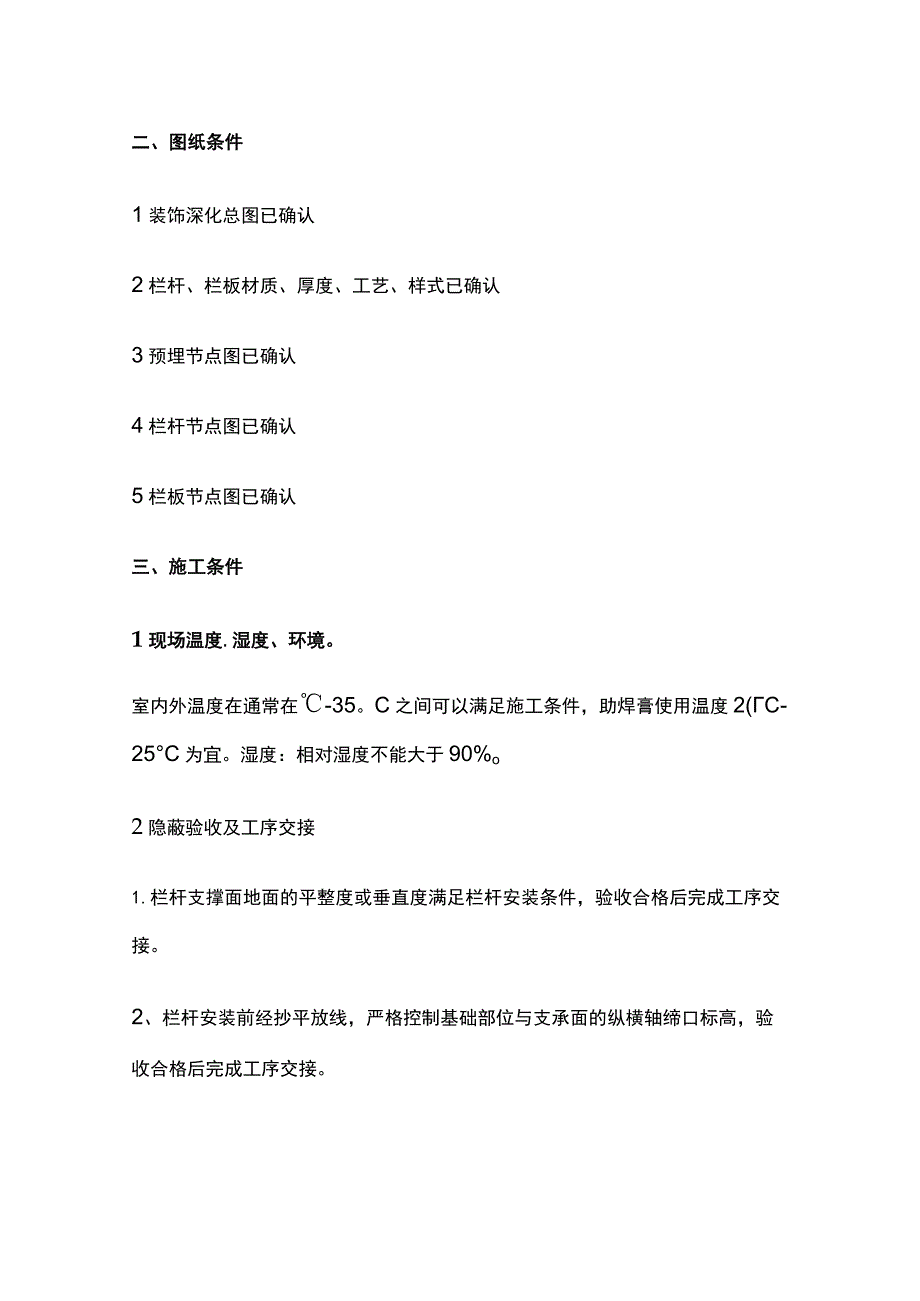

2、范要求，常用验收工具：游标卡尺、钢卷尺、塞尺、水平仪等测量工具，对入库材料进行验收检查。不锈钢材质、厚度、规格符合设计要求，采用工具对其进行验证。不锈钢焊条或焊丝：其型号按设计要求使用，必须有质量证明书。不锈钢材质、厚度、规格必须符合材料资料和设计要求。1.4 材料报验资料1.依据国家材料验收规范规定，材料验收应提供：厂家资质证明、产品合格证、说明书、检测报告。二、图纸条件1装饰深化总图已确认2栏杆、栏板材质、厚度、工艺、样式已确认3预埋节点图已确认4栏杆节点图已确认5栏板节点图已确认三、施工条件1现场温度.湿度、环境。室内外温度在通常在-35。C之间可以满足施工条件，助焊膏使用温度2(C-2
3、5C为宜。湿度：相对湿度不能大于90%o2隐蔽验收及工序交接1.栏杆支撑面地面的平整度或垂直度满足栏杆安装条件，验收合格后完成工序交接。2、栏杆安装前经抄平放线，严格控制基础部位与支承面的纵横轴缔口标高，验收合格后完成工序交接。四.工艺流程基层处理一安装预埋件一放线一安装立柱一扶手与立柱连接一打磨抛光一清理.成品保护基层处理1.预埋件设计标高、位置、数量须符合设计及安装要求，并经防腐防锈处理。埋件不符要求时，应及时采取有效措施，增补埋件。2、安装栏杆立杆的部位，基层混凝土不得有酥松现象，并且安装标高应符合设计要求，凹凸不平处必须剔除或修补平整，过凹处及基层蜂窝麻面严重处，不得用水泥砂浆修补，应
4、用高强混凝土进行修补，并待有一定强度后，方可进行栏杆安装。3.1 安装预埋件埋件的做法是采用膨胀螺栓与钢板来制作后置连接件，先在土建基层上放线，确定立柱固定点的位置，然后在楼梯地面上用冲击钻钻孔，再安装膨胀螺栓，螺栓保持足够的长度，在螺栓定位以后，将螺栓拧紧同时将螺母与螺杆间焊死，防止螺母与钢板松动。扶手与墙体面的连接也同样采取上述方法。3.2 放线由于上述后加埋件施工，有可能产生误差，因此，在立柱安装之前，应重新放线,以确定埋板位置与焊接立杆的准确性,如有偏差,及时修正。应保证不锈钢立柱全部座落在钢板上，并且四周能够焊接。3.3 安装立柱焊接立柱时，需双人配合，一个扶住立柱使其保持垂直，在焊
5、接时不能晃动，另一人施焊，要四周施焊，并应符合焊接规范。3.4 扶手与立柱连接立柱在安装前，通过拉长线放线，根据楼梯的倾斜角度及所用扶手的圆度，在其上端加工出凹槽。然后把扶手直接放入立柱凹槽中，先焊接每一跑栏杆的最上端和最下端两根立柱，然后把中间的立柱点焊固定，相邻扶手安装对接准确，接缝严密。相邻钢管对接好后，将接缝用不锈钢焊条进行焊接。焊接前必须将沿焊缝每边3050mm范围内的油污、毛刺、锈斑等清除干净。安装栏板1.玻璃栏板：调节好立柱上的爪件，使所有爪件大致处于同一水平线上。安装玻璃，注意玻璃开孔处在套装时不能受力，同时做出调试确保玻璃处于垂直，并保持整齐统一后拧紧螺帽固定好玻璃。2.金属
6、栏板：不锈钢栏板，直接与栏杆焊接连接，再处理好焊点；铝板栏板，通过铝板四周的码片位置来定位好立柱上的固定位置，对立柱进行钻孔再用螺丝拧紧铝板码片和立柱连接。2.7 打磨抛光全部焊接好后，用手提砂轮打磨机将焊缝打平砂光，直到不显焊缝。抛光时采用绒布砂轮或毛毡进行抛光，同时采用相应的抛光膏，直到与相邻的母材基本一致，不显焊缝为止。2.8 清理.成品保护安装完毕后清理作业面,确保基础顶面及支承面洁净,严禁有杂物和污染。并覆好塑料薄膜进行成品保护。五、图纸节点及施工规范工艺一：预埋件节点工艺标准说明立杆材料可选SUS201。sus304,一般厚度为1.2mm-1.5mm埋件的做法是采用膨胀螺栓与钢板来
7、制作后置连接件，先在土建基层上放线，确定立柱固定点的位置，然后在楼梯地面上用冲击钻钻孔，再安装膨胀螺栓，螺栓保持足够的长度，在螺栓定位以后，将螺栓拧紧同时将螺母与螺杆间焊死，防止螺母与钢板松动。安装立柱前将盖板插进立柱。安装完成埋件后与不锈钢立柱进行焊接，用水平仪保证垂直度。工艺二：不锈钢玻璃栏杆节点图工艺标准说明：玻璃栏板需选择夹胶玻璃或者钢化玻璃，一般为8mm钢化玻璃或者6+6夹胶玻璃。玻璃栏板根据设计尺寸下单，通过定制不锈钢可调节玻璃爪件与立柱连接。可调节玻璃爪件与立柱需焊接或者用螺栓连接牢固。通过可调节玻璃爪件调整玻璃栏板的垂直度、水平度。工艺三：不锈钢扶手套管连接节点图工艺标准说明：
8、不锈钢扶手一般选用sus201.sus304,厚度1.2mm或者1.5mm。安装完成表面一般需经拉丝处理。070不锈钢衬管长度33mm安在IOmm厚不锈钢板立柱上两侧,用MlO螺栓穿过预留孔固定,076不锈钢扶手套在070衬管上，开小孔焊接后打磨拉丝。详见左图。六、重点通病防范说明6.1质量通病：1.管材表面光亮度不够,颜色发暗,镀钛管材表面色差大。2、栏杆扶手整体刚度不够,用手拍击扶手有颤抖感。3、立柱不垂直才非列不在同一直线上,晃动不牢固。4、扶手拐弯处不通顺。5、管材连接处有缝隙。6、圆弧形扶手弧线不通顺,有拆棱。7、焊缝处管壁被磨透,抛光度不够。8、表面有划痕,凹坑。9、不锈钢玻璃栏杆
9、的玻璃固定问题。6.2防范措施1.首先要选用质量合格的管材.不同牌号的管材其含元素量不同,即使在同一工厂内镀钛,其成品表面颜色也有色差.因此应注意选用同一类别和牌号的不锈钢管,且应加强镀钛过程的质量管理。2、因选用管壁太薄,使整体强度不足,应选用壁厚大于等于1.2毫米的管材做扶手.立管管径不能太小,当扶手直线段长度较长时,立柱设计应有侧向稳定加强措施。3、弹线不准,安装方法不当.施工时必须精确弹线,先用水平尺校正两端基准立柱和固定,然后拉通线按各立柱定位将各立柱固定.施焊前应加强检查预埋件,发现有问题的埋杆应加固好.应防止固定立柱底座的胀管螺栓太短,或饰面石材下的水泥砂浆层不饱满.应加强每道施
10、工工序的质量检查,以便及时纠正质量问题。4、加工技术不高。应采用专业工厂生产的直角弯头,非标准角度弯管,可按施工放样详图专门加工,加工厂应有专用生产设备。5、焊接应满焊。最好采用有内衬的套管。6、因选用的管材壁厚太薄,在加工弯头时易发生凹瘪,并使管不圆,在对焊时又没有内衬套管,这样焊接后磨平焊缝时,容易将鼓起一端的管壁磨透,应选用厚度合适的管材,对焊时最好附加内衬套管。7、成品保护不当,在交叉作业中被物体碰撞,划伤。应合理安排施工工序,最后将扶手安装放在后期进行.对完工的扶手进行保护和隔离,防止异物碰撞和划伤。8、不锈钢玻璃栏杆,考虑栏杆的承重,玻璃夹要选择合适的,并注意固定稳固。七、质量验收
11、标准及细节说明执行国标质量、施工规范：(1)工程测量规范GB500262001;(2)建筑装饰工程施工及验收规范(JGJB-91)7.1主控项目：1、栏杆、扶手制作与安装所使用材料的品种、材质、规格、数量应符合设计要求。检验方法：观察；检查产品合格证、性能检测报告、进场检验记录。2、栏杆、扶手的造型、尺寸及安装位置应符合设计要求。检验方法：观察；尺量检查；检查进场检验记录。3、栏杆、扶手预埋件的数量、规格、位置及连接节点应符合设计要求。检验方法：检查隐蔽工程检查记录。4、栏杆高度、栏杆间距、安装位置必须符合设计要求。栏杆、扶手安装必须牢固。检验方法：观察；尺量检查；手扳检查。5、栏杆玻璃类型、
12、厚度应符合设计要求，并应使用厚度不小于12mm的钢化玻璃或钢化夹层玻璃。当栏杆T则距楼地面高度为5m及以上时,应使用钢化夹层玻璃。检验方法：观察；尺量检查；检查产品合格证、性能检测报告、进场检验记录和复试报告。6、玻璃安装应安全、无松动，玻璃安装位置及安装方法符合设计要求及建筑玻璃应用技术规程(JGJ113-97)的相关规定。检验方法：观察；尺量；手推检查一般项目：1.栏杆安装应排列均匀、整齐，与楼梯坡度一致；栏杆与扶手的金属连接件无外露现象；花饰尺寸、位置应一致，纹饰线条应清晰美观，无粗糙现象。检验方法：观察。2、栏杆的法兰应按照设计要求设置，并应安装牢固，无松动。检验方法：观察。3、玻璃栏
13、板应与边框吻合、平行；接缝严密，表面平顺、洁净、美观。检验方法：观察。4、栏杆、扶手安装的允许偏差和检验方法应符合高级装饰工程质量检验评定标准表11612的规定.5、焊接时应选用较细的不锈钢焊条（焊丝）和较小的焊接电流。焊接时构件之间的焊点应牢固，焊缝应饱满，焊缝金属表面的焊波应均匀，不得有裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔等缺陷，焊接区不得有飞溅物。6、栏杆件焊接组装完成后，对于无明显凹痕或凸出较大焊珠的焊缝，可直接进行抛光。对于有凹凸渣滓或较大焊珠的焊缝则应用角磨机进行打磨，磨平后再进行抛光。抛光后必须使外观光洁、平顺、无明显的焊接痕迹7.2 允许偏差项目：栏杆垂直度：2mm,吊线、水
14、平仪、尺量检查栏杆间距：2mm,用尺量检查扶手直顺度：3mm,拉通线、尺量检查扶手高度差：2mm,用尺量检查八、成品及半成品加工管理8.1 所有构件,必须经过质量和数量检查,全部符合设计要求,并经办理验收、签字手续后,方可进行安装。对于制作中遗留的缺陷和运输中产生的变形,均应矫正后才能安装。8.2 安装技工在进行安装前，再次对护栏的尺寸与外观进行检查，如果出现现场无法进行修补的情况下，通告工厂将其运回到厂内进行修补。8.3 进场的不锈钢管材、木制扶手码放时应有垫木，防止表面损坏或变形。8.4 玻璃进场后，必须立靠在牢固的结构却或专用的玻璃架子上，用绳子固定并做好防雨措施。8.5 栏杆扶手安装时若地面石材安装完毕后，扶手施工时应做好成品保护，防止焊接火花烧坏地面。8.6 木扶手安装完毕后，宜刷一道底漆，且应加包裹，以免撞击损坏和受潮变色。玻璃栏板及不锈钢扶手应用木材或塑料薄膜加以保护，防止损坏。
