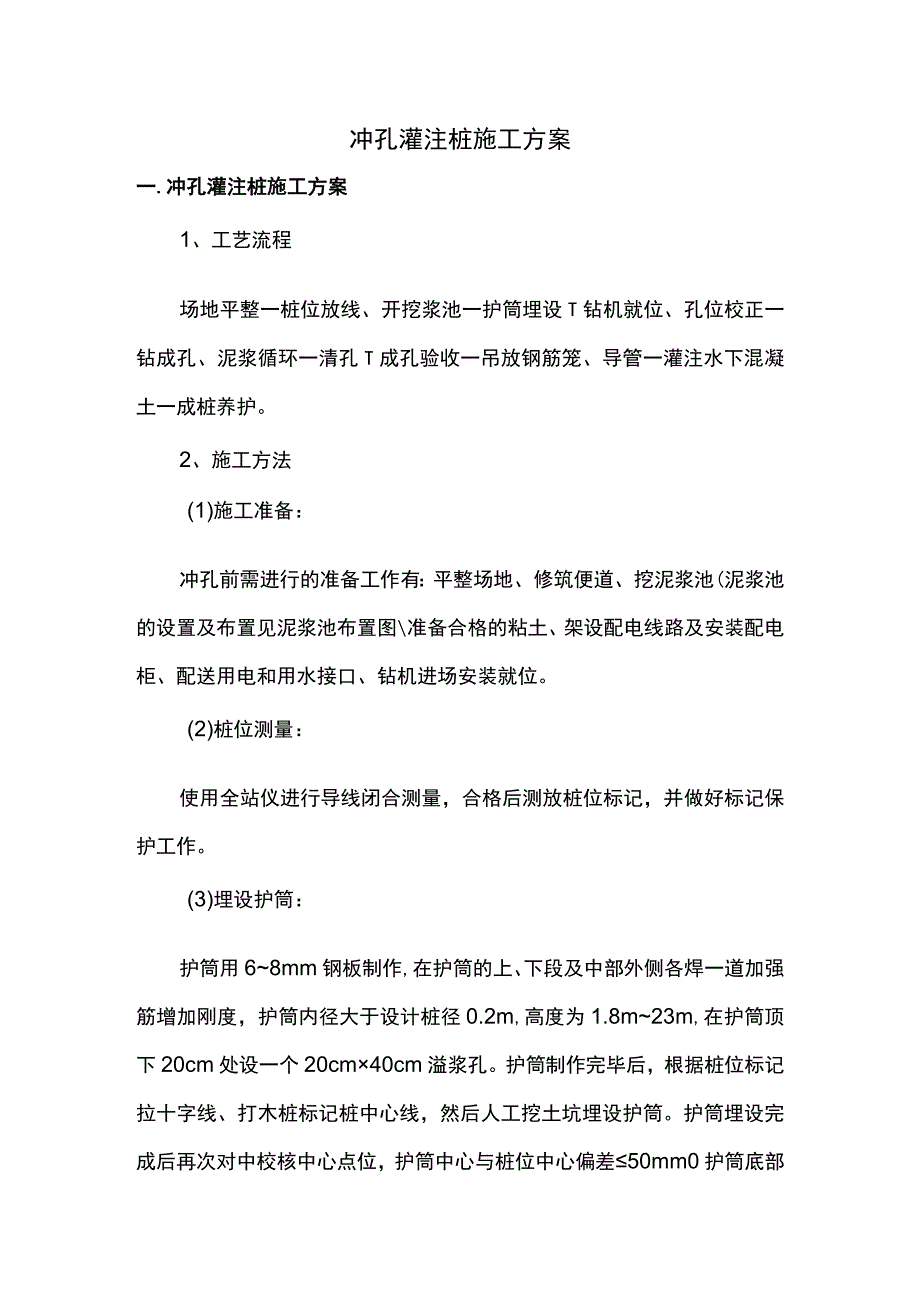

1、冲孔灌注桩施工方案一.冲孔灌注桩施工方案1、工艺流程场地平整一桩位放线、开挖浆池一护筒埋设T钻机就位、孔位校正一钻成孔、泥浆循环一清孔T成孔验收一吊放钢筋笼、导管一灌注水下混凝土一成桩养护。2、施工方法(1)施工准备：冲孔前需进行的准备工作有：平整场地、修筑便道、挖泥浆池(泥浆池的设置及布置见泥浆池布置图准备合格的粘土、架设配电线路及安装配电柜、配送用电和用水接口、钻机进场安装就位。(2)桩位测量：使用全站仪进行导线闭合测量，合格后测放桩位标记，并做好标记保护工作。(3)埋设护筒：护筒用68mm钢板制作,在护筒的上、下段及中部外侧各焊一道加强筋增加刚度，护筒内径大于设计桩径0.2m,高度为1.

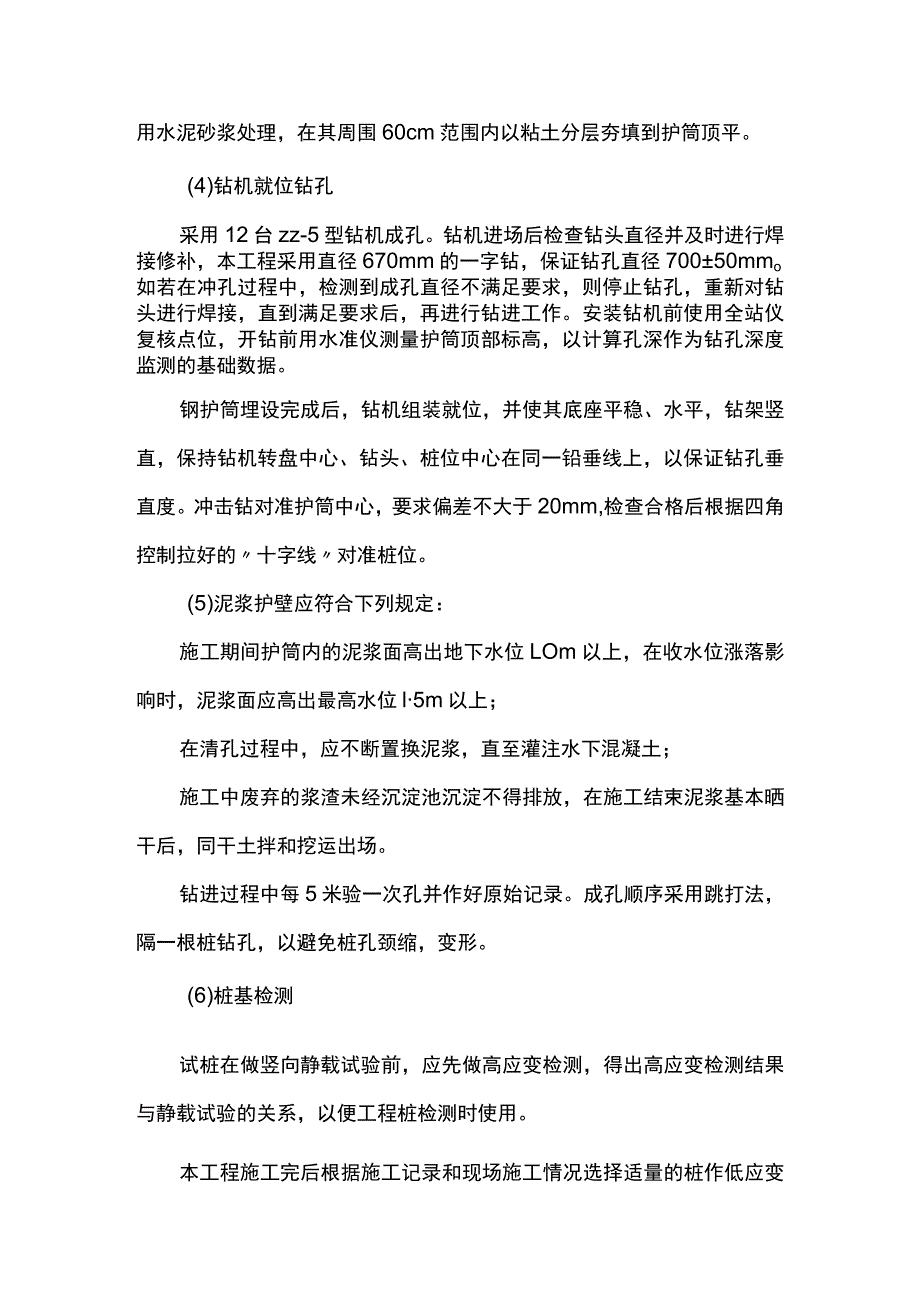

2、8m23m,在护筒顶下20cm处设一个20cm40cm溢浆孔。护筒制作完毕后，根据桩位标记拉十字线、打木桩标记桩中心线，然后人工挖土坑埋设护筒。护筒埋设完成后再次对中校核中心点位，护筒中心与桩位中心偏差50mm0护筒底部用水泥砂浆处理，在其周围60cm范围内以粘土分层夯填到护筒顶平。(4)钻机就位钻孔采用12台zz-5型钻机成孔。钻机进场后检查钻头直径并及时进行焊接修补，本工程采用直径670mm的一字钻，保证钻孔直径70050mmo如若在冲孔过程中，检测到成孔直径不满足要求，则停止钻孔，重新对钻头进行焊接，直到满足要求后，再进行钻进工作。安装钻机前使用全站仪复核点位，开钻前用水准仪测量护筒顶部
3、标高，以计算孔深作为钻孔深度监测的基础数据。钢护筒埋设完成后，钻机组装就位，并使其底座平稳、水平，钻架竖直，保持钻机转盘中心、钻头、桩位中心在同一铅垂线上，以保证钻孔垂直度。冲击钻对准护筒中心，要求偏差不大于20mm,检查合格后根据四角控制拉好的十字线对准桩位。(5)泥浆护壁应符合下列规定：施工期间护筒内的泥浆面高出地下水位LOm以上，在收水位涨落影响时，泥浆面应高出最高水位l5m以上；在清孔过程中，应不断置换泥浆，直至灌注水下混凝土；施工中废弃的浆渣未经沉淀池沉淀不得排放，在施工结束泥浆基本晒干后，同干土拌和挖运出场。钻进过程中每5米验一次孔并作好原始记录。成孔顺序采用跳打法，隔一根桩钻孔，

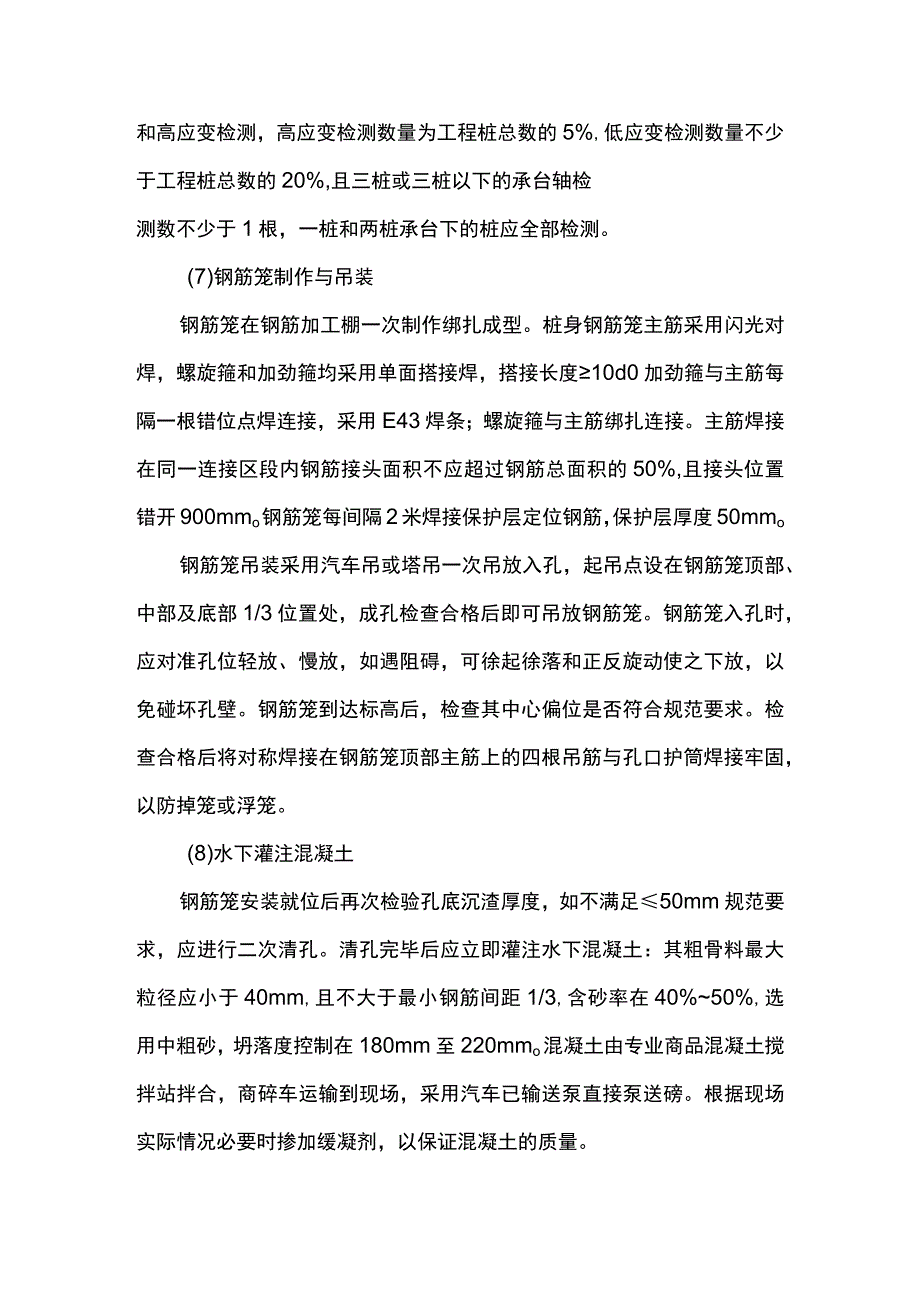

4、以避免桩孔颈缩，变形。(6)桩基检测试桩在做竖向静载试验前，应先做高应变检测，得出高应变检测结果与静载试验的关系，以便工程桩检测时使用。本工程施工完后根据施工记录和现场施工情况选择适量的桩作低应变和高应变检测，高应变检测数量为工程桩总数的5%,低应变检测数量不少于工程桩总数的20%,且三桩或三桩以下的承台轴检测数不少于1根，一桩和两桩承台下的桩应全部检测。(7)钢筋笼制作与吊装钢筋笼在钢筋加工棚一次制作绑扎成型。桩身钢筋笼主筋采用闪光对焊，螺旋箍和加劲箍均采用单面搭接焊，搭接长度10d0加劲箍与主筋每隔一根错位点焊连接，采用E43焊条；螺旋箍与主筋绑扎连接。主筋焊接在同一连接区段内钢筋接头面积
5、不应超过钢筋总面积的50%,且接头位置错开900mmo钢筋笼每间隔2米焊接保护层定位钢筋，保护层厚度50mmo钢筋笼吊装采用汽车吊或塔吊一次吊放入孔，起吊点设在钢筋笼顶部、中部及底部1/3位置处，成孔检查合格后即可吊放钢筋笼。钢筋笼入孔时，应对准孔位轻放、慢放，如遇阻碍，可徐起徐落和正反旋动使之下放，以免碰坏孔壁。钢筋笼到达标高后，检查其中心偏位是否符合规范要求。检查合格后将对称焊接在钢筋笼顶部主筋上的四根吊筋与孔口护筒焊接牢固，以防掉笼或浮笼。(8)水下灌注混凝土钢筋笼安装就位后再次检验孔底沉渣厚度，如不满足50mm规范要求，应进行二次清孔。清孔完毕后应立即灌注水下混凝土：其粗骨料最大粒径应
6、小于40mm,且不大于最小钢筋间距1/3,含砂率在40%50%,选用中粗砂，坍落度控制在180mm至220mmo混凝土由专业商品混凝土搅拌站拌合，商碎车运输到现场，采用汽车已输送泵直接泵送磅。根据现场实际情况必要时掺加缓凝剂，以保证混凝土的质量。灌注混凝土进度宜控制在混凝土初凝时间内。导管采用钢导管,管节长度型号为0.5m、1.0m、2.5m、3.0m、4m、6.0m,管径27Omm,钢管厚3mm,用法兰盘加止水胶垫用螺栓连接而成。拼装后确保导管底部至孔底间距在0.30.5m,以利隔水栓顺利排出及灌注混凝土时挤出沉渣。导管在使用前需进行检修，并以0.6L0mpa水压力试压，合格后方可使用。沉放
7、导管时检查导管的连接是否牢固和密实，以免漏气、漏浆而影响性灌注质量。首批灌注混凝土的数量应能满足导管首次埋置深度（0.8m）和填充导管底部的需要。导管在混凝土面的埋置深度一般在2.06.0m严禁把导管底端提出混凝土面，并应控制导管提拔速度，安排专人测量导管埋深及其内外混凝土高差并做好记录。开始灌注硅时，可以使导管保持稍大的埋深，并放慢灌注速度,以减小磅的冲击力,预防钢筋笼上浮；当钢筋笼在磅内有一定埋深后，再适当提升导管,按正常速度灌注磅。硅超灌高度宜为0.8mLOm,人工凿除泛浆60cm,保证暴露的桩顶磴达到设计强度等级。桩身充盈系数大于1.0o一个灌注台班取2组磴试件，每组试件留3件。二质量
8、保证措施1、开工前，做好施工图预审及会审工作；2、现场施工技术人员必须认真学习设计图纸和施工方案内容，对工人进行技术和安全交底，严格按设计要求和规范施工；3、施工过程中，落实各级人员岗位责任制，加强技术管理，认真贯彻各项技术管理制度；4、认真做好原材料检验工作，材料进场要有产品出厂合格证，并按规定抽样送检，合格后方能使用；5、混凝土应严格执行配合比要求，试块按规定进行养护并按期送试验室试验；6、施工过程由主管施工员对主要轴线、位置、标高、尺寸等进行复核校对，经复核校对无误后，方可进行下一工序的施工；7、施工过程中，及时做好隐蔽工程验收工作，并记录和整理有关资料；8、切实执行工人班组自检、互检、
9、交接检制度，施工员、质安员要进行经常性检查，及时发现消除隐患，并做好记录；9、项目经理部每星期检查一次，并开例会总结施工质量情况；10、公司有关部门不定期检查落实质量管理各项工作；11.钢筋严格按施工图纸和相关规范抽料并进行复核，安装时保护层厚度符合设计要求，接头位置以及同一截面的接头数量应符合规范要求；12、桩身浇注时严格控制已坍落度；13、严格执行公司质量管理体系文件的要求。三、工期保证措施1.根据总体控制计划，实行信息监控，及时调整部署，采取相应措施，确保每一阶段的计划如期实施；2、定期召开每周生产例会，加强与各单位协调工作，及时解决施工中存在的问题;3、严格控制各工序的施工质量,杜绝因质量问题而引起的返工；4、加强劳动力管理，及时组织劳动力进场，合理安排各班组的工作面；5、通过合理的施工组织，安排流水施工；6、及时编制材料的需用量计划及采购进场计划，保证材料及时进场；7、配备足够的机械设备；8、各工种安排专业熟练、操作证齐全的工人进行施工；9、施工前做好技术交底工作。
