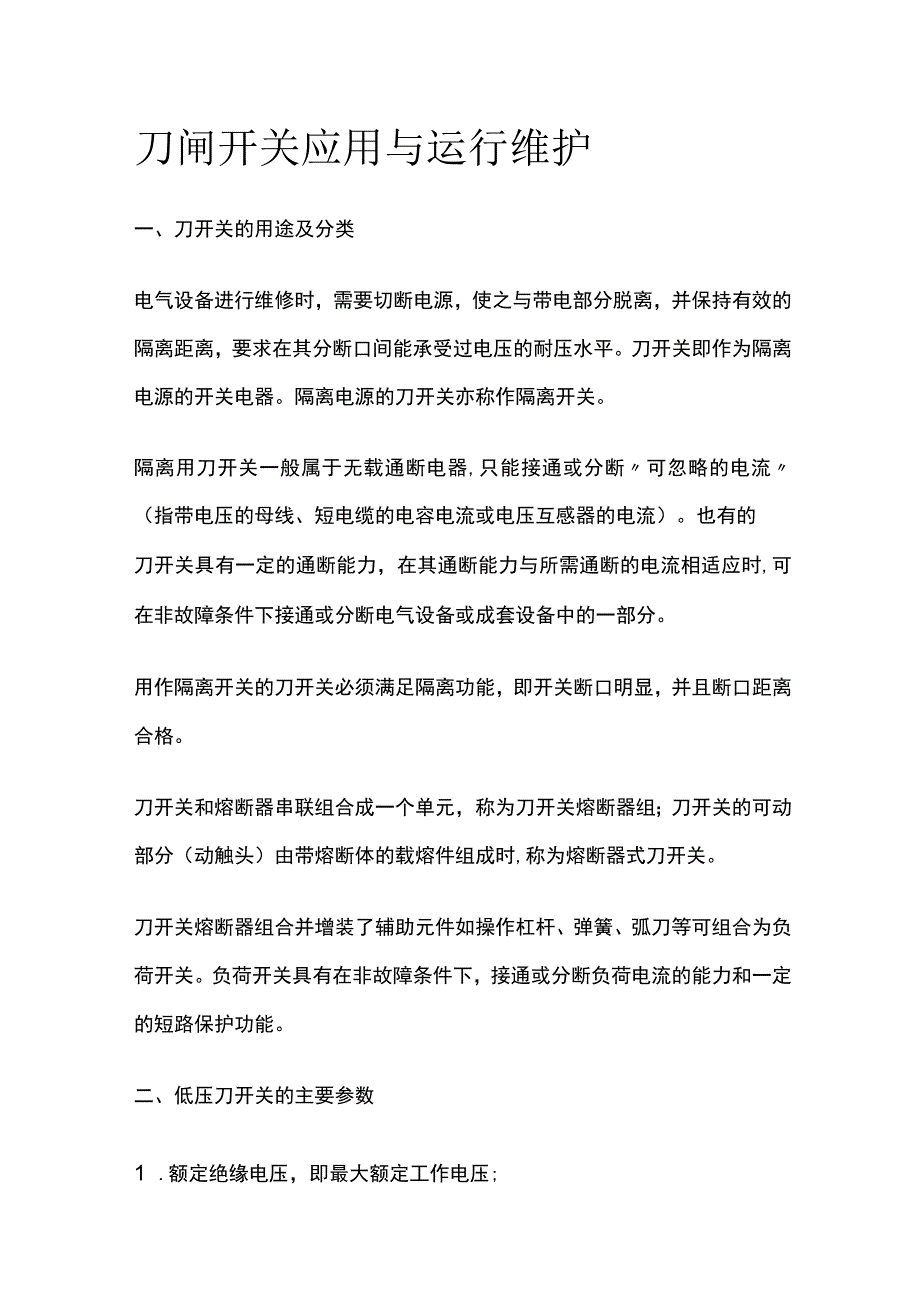

1、刀闸开关应用与运行维护一、刀开关的用途及分类电气设备进行维修时，需要切断电源，使之与带电部分脱离，并保持有效的隔离距离，要求在其分断口间能承受过电压的耐压水平。刀开关即作为隔离电源的开关电器。隔离电源的刀开关亦称作隔离开关。隔离用刀开关一般属于无载通断电器,只能接通或分断可忽略的电流（指带电压的母线、短电缆的电容电流或电压互感器的电流）。也有的刀开关具有一定的通断能力，在其通断能力与所需通断的电流相适应时,可在非故障条件下接通或分断电气设备或成套设备中的一部分。用作隔离开关的刀开关必须满足隔离功能，即开关断口明显，并且断口距离合格。刀开关和熔断器串联组合成一个单元，称为刀开关熔断器组；刀开关的

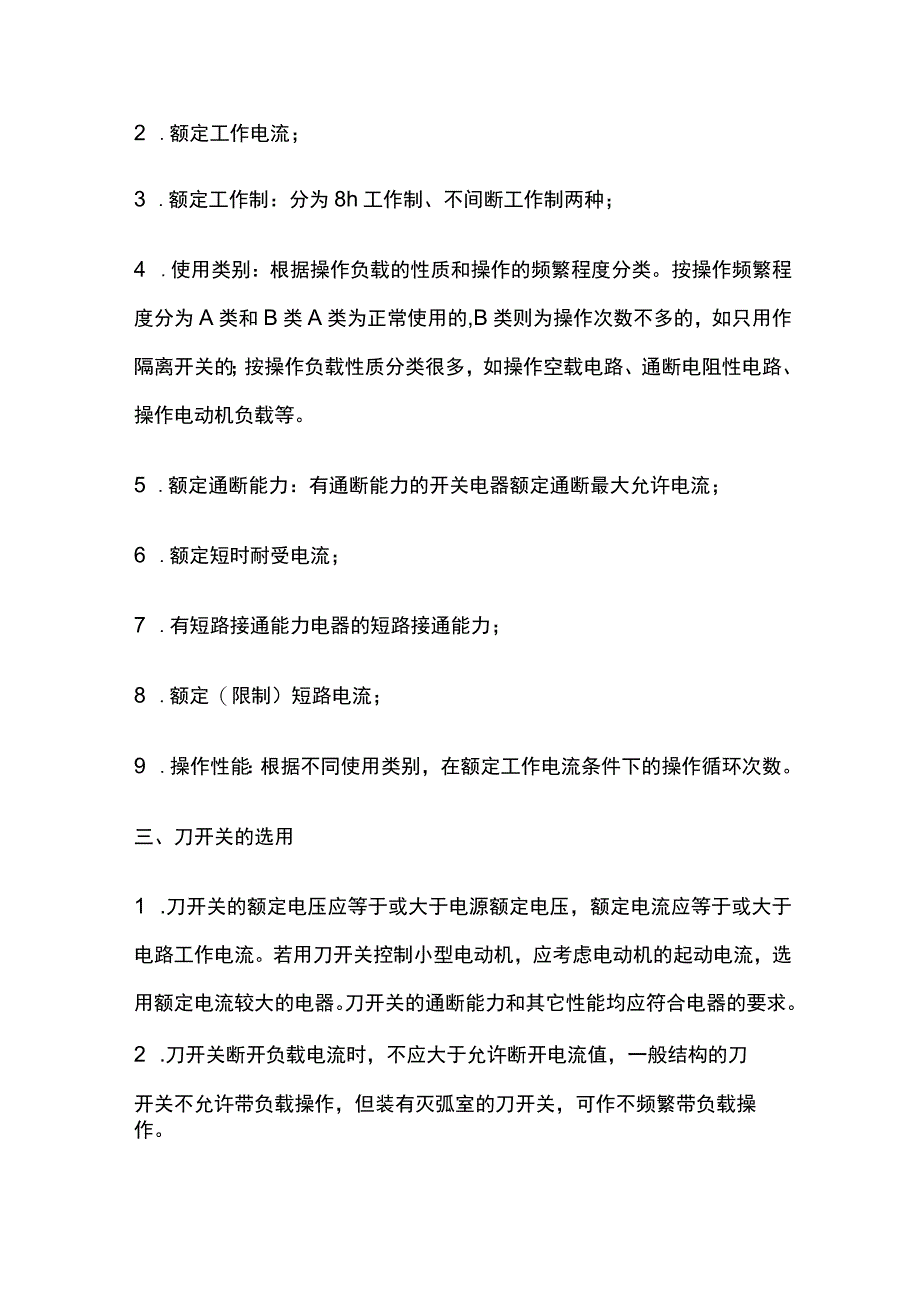

2、可动部分（动触头）由带熔断体的载熔件组成时,称为熔断器式刀开关。刀开关熔断器组合并增装了辅助元件如操作杠杆、弹簧、弧刀等可组合为负荷开关。负荷开关具有在非故障条件下，接通或分断负荷电流的能力和一定的短路保护功能。二、低压刀开关的主要参数1 .额定绝缘电压，即最大额定工作电压;2 .额定工作电流；3 .额定工作制：分为8h工作制、不间断工作制两种；4 .使用类别：根据操作负载的性质和操作的频繁程度分类。按操作频繁程度分为A类和B类A类为正常使用的,B类则为操作次数不多的，如只用作隔离开关的；按操作负载性质分类很多，如操作空载电路、通断电阻性电路、操作电动机负载等。5 .额定通断能力：有通断能力的
3、开关电器额定通断最大允许电流；6 .额定短时耐受电流；7 .有短路接通能力电器的短路接通能力；8 .额定（限制）短路电流；9 .操作性能：根据不同使用类别，在额定工作电流条件下的操作循环次数。三、刀开关的选用1 .刀开关的额定电压应等于或大于电源额定电压，额定电流应等于或大于电路工作电流。若用刀开关控制小型电动机，应考虑电动机的起动电流，选用额定电流较大的电器。刀开关的通断能力和其它性能均应符合电器的要求。2 .刀开关断开负载电流时，不应大于允许断开电流值，一般结构的刀开关不允许带负载操作，但装有灭弧室的刀开关，可作不频繁带负载操作。3 .刀开关所在线路的三相短路电流不应超过规定的动、热稳定值

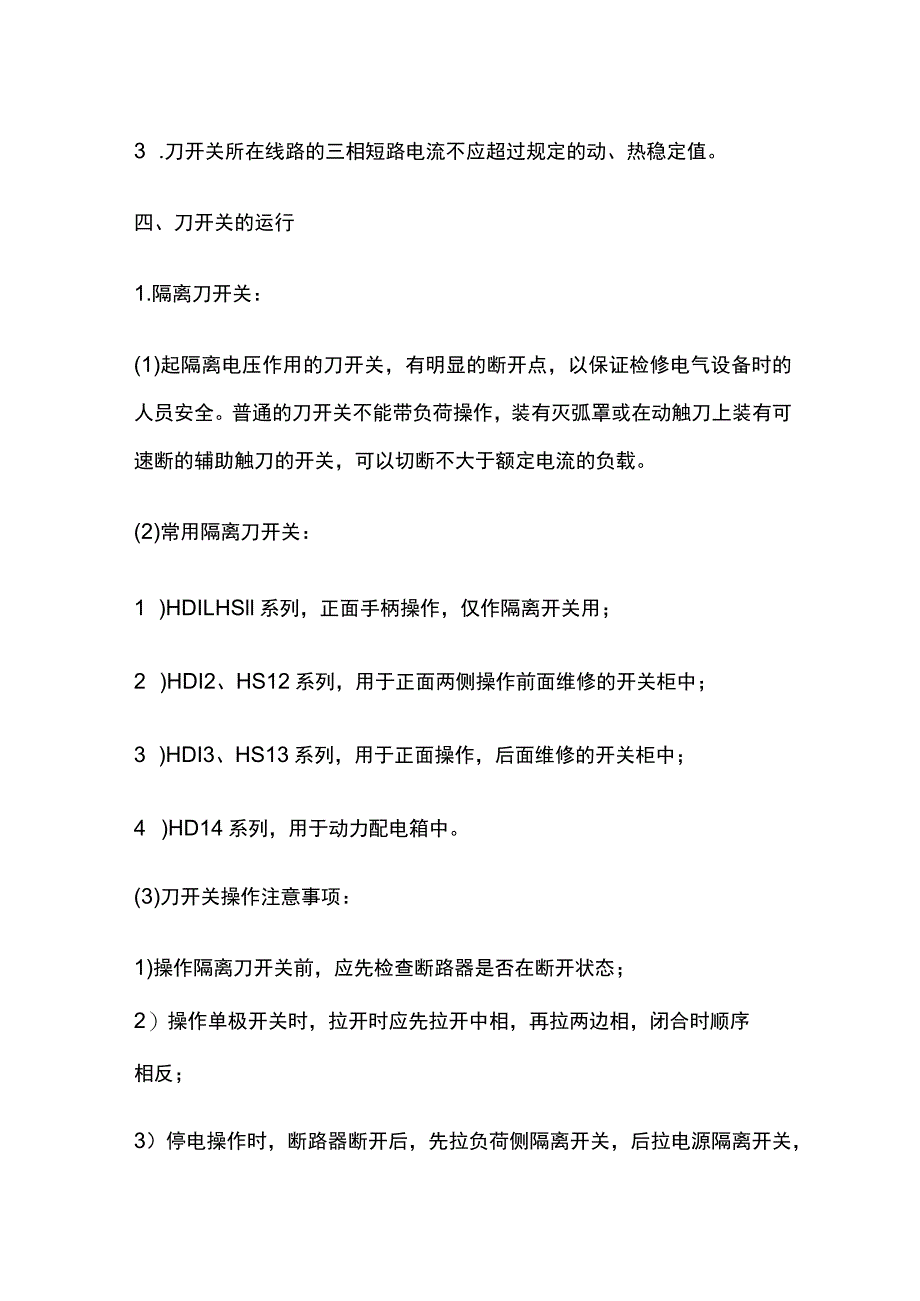

4、。四、刀开关的运行1.隔离刀开关：(1)起隔离电压作用的刀开关，有明显的断开点，以保证检修电气设备时的人员安全。普通的刀开关不能带负荷操作，装有灭弧罩或在动触刀上装有可速断的辅助触刀的开关，可以切断不大于额定电流的负载。(2)常用隔离刀开关：1 )HDILHSll系列，正面手柄操作，仅作隔离开关用；2 )HDI2、HS12系列，用于正面两侧操作前面维修的开关柜中；3 )HDI3、HS13系列，用于正面操作，后面维修的开关柜中；4 )HD14系列，用于动力配电箱中。(3)刀开关操作注意事项：1)操作隔离刀开关前，应先检查断路器是否在断开状态；2）操作单极开关时，拉开时应先拉开中相，再拉两边相，闭
5、合时顺序相反；3）停电操作时，断路器断开后，先拉负荷侧隔离开关，后拉电源隔离开关，送电时顺序相反；4）一旦发生带负荷断开或闭合隔离开关时，应按以下规定处理：A.错拉开关在刀口发生电弧时，应急速合上；如已拉开，则不许再合上，并及时上报。B.错合开关时，无论是否造成事故，均不许再拉开，并采取相应措施。（4）刀开关维修：1）检查负荷电流是否超过刀开关的额定值；2）检查刀开关导电部分有无动静触头接触不良、发热、动静触头有烧损及导线（体）连接情况，遇有以上情况时，应及时修复；3）检查绝缘连杆、底座等绝缘部件有无烧伤和放电现象；4）检查开关操作机构各部件是否完好、动作灵活，断开、合闸时三相是否同期、准确到
6、位。（1）低压系统应用的负荷开关是在刀开关的基础上，增加一些辅助部件，如外壳、快速操作机构、灭弧室和电流保护装置（熔断件）组成的。因此，可以断开、闭合额定电流内的工作电流。熔断器可以控制过负荷和短路时起到保护作用。（2）负荷开关可分开启式负荷开关和封闭式负荷开关。1）开启式负荷开关（俗称胶盖开关、胶盖闸刀）主要用于额定电压在380V以下，电流在60A以下的交流电路，作一般电灯、电热类等回路的控制开关、不频繁的带负荷操作和短路保护用。2）封闭式负荷开关（又称铁壳开关，现用HHI0、HHll系列，其它型均已淘汰）用于额定电压在500V以下。额定电流200A以下的电气装置和配电设备中作不频繁地操作和短路保护。也可作异步电动机的不频繁地直接起动及分断用。封闭式负荷开关还具有外壳门机械闭锁功能,开关在合闸状态时，外壳门不能打开。（3）负荷开关维修：1 .负荷开关导电部件的维修项目内容与刀开关相应部分相同；2 .检查开关的操作机构的部件是否完好，闭锁装置是否完好。3 .检查外壳内、底座有无熔丝熔断后造成的金属粉尘，应清扫干净,以免降低绝缘性能；4 .金属外壳应有可靠的保护接地，防止发生触电事故5 .检查熔断器额定电流是否与开关额定电流相匹配。
