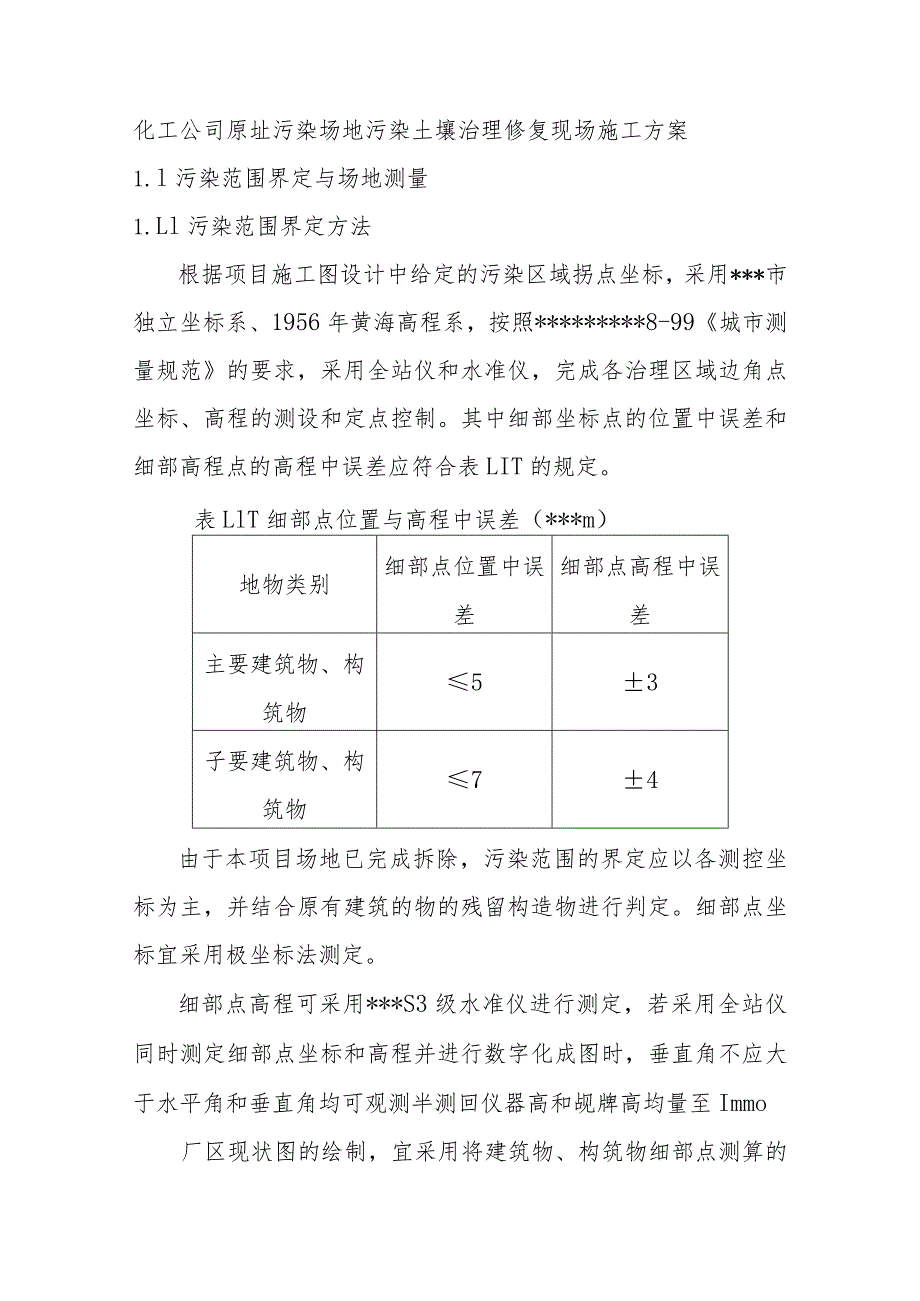

1、化工公司原址污染场地污染土壤治理修复现场施工方案1.l污染范围界定与场地测量1.Ll污染范围界定方法根据项目施工图设计中给定的污染区域拐点坐标，采用*市独立坐标系、1956年黄海高程系，按照*8-99城市测量规范的要求，采用全站仪和水准仪，完成各治理区域边角点坐标、高程的测设和定点控制。其中细部坐标点的位置中误差和细部高程点的高程中误差应符合表LIT的规定。表LlT细部点位置与高程中误差（*m）地物类别细部点位置中误差细部点高程中误差主要建筑物、构筑物53子要建筑物、构筑物74由于本项目场地已完成拆除，污染范围的界定应以各测控坐标为主，并结合原有建筑的物的残留构造物进行判定。细部点坐标宜采用极

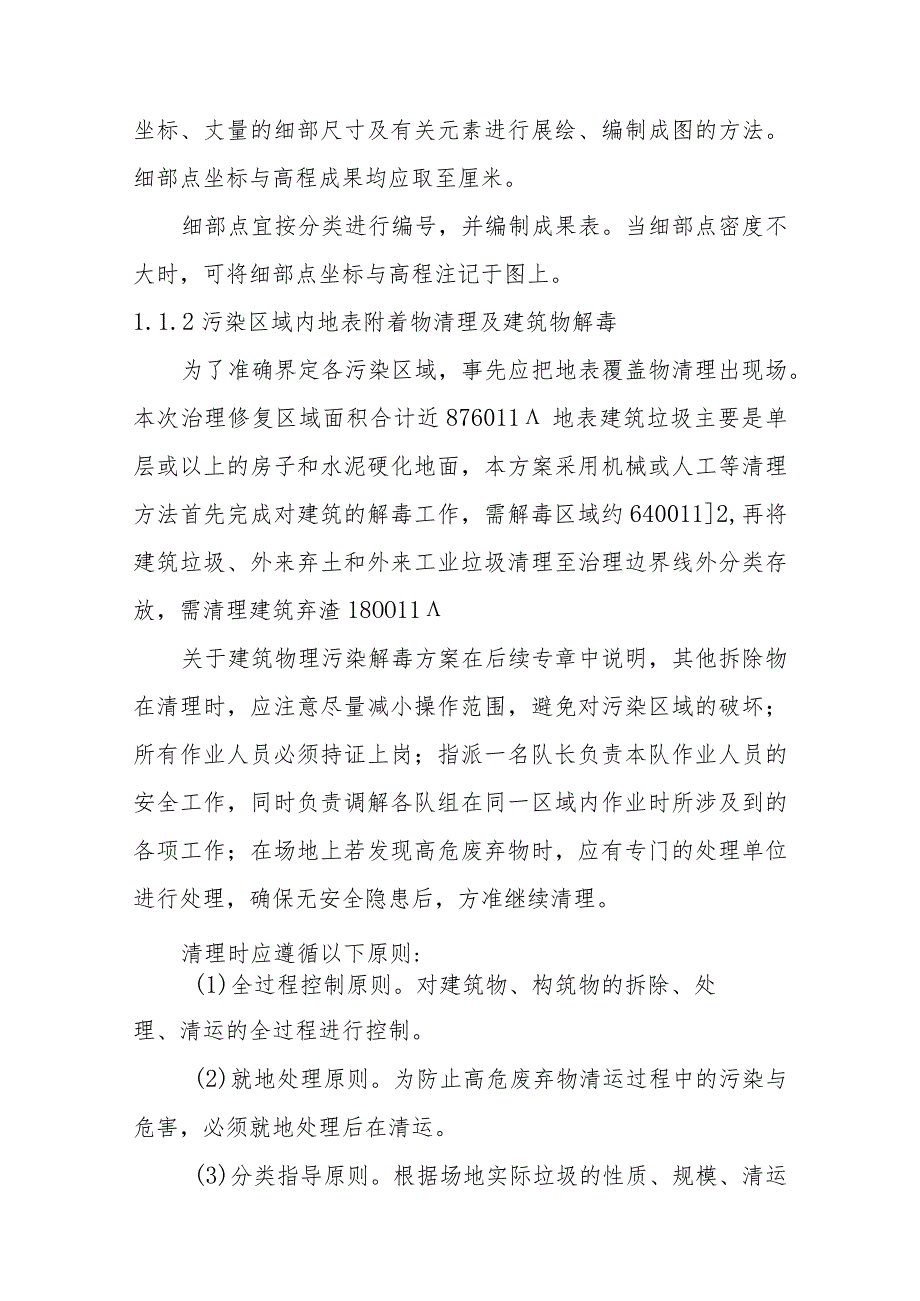

2、坐标法测定。细部点高程可采用*S3级水准仪进行测定，若采用全站仪同时测定细部点坐标和高程并进行数字化成图时，垂直角不应大于水平角和垂直角均可观测半测回仪器高和觇牌高均量至Immo厂区现状图的绘制，宜采用将建筑物、构筑物细部点测算的坐标、丈量的细部尺寸及有关元素进行展绘、编制成图的方法。细部点坐标与高程成果均应取至厘米。细部点宜按分类进行编号，并编制成果表。当细部点密度不大时，可将细部点坐标与高程注记于图上。1.1.2污染区域内地表附着物清理及建筑物解毒为了准确界定各污染区域，事先应把地表覆盖物清理出现场。本次治理修复区域面积合计近876011地表建筑垃圾主要是单层或以上的房子和水泥硬化地面，本
3、方案采用机械或人工等清理方法首先完成对建筑的解毒工作，需解毒区域约6400112,再将建筑垃圾、外来弃土和外来工业垃圾清理至治理边界线外分类存放，需清理建筑弃渣18OO11关于建筑物理污染解毒方案在后续专章中说明，其他拆除物在清理时，应注意尽量减小操作范围，避免对污染区域的破坏；所有作业人员必须持证上岗；指派一名队长负责本队作业人员的安全工作，同时负责调解各队组在同一区域内作业时所涉及到的各项工作；在场地上若发现高危废弃物时，应有专门的处理单位进行处理，确保无安全隐患后，方准继续清理。清理时应遵循以下原则:(1)全过程控制原则。对建筑物、构筑物的拆除、处理、清运的全过程进行控制。(2)就地处理

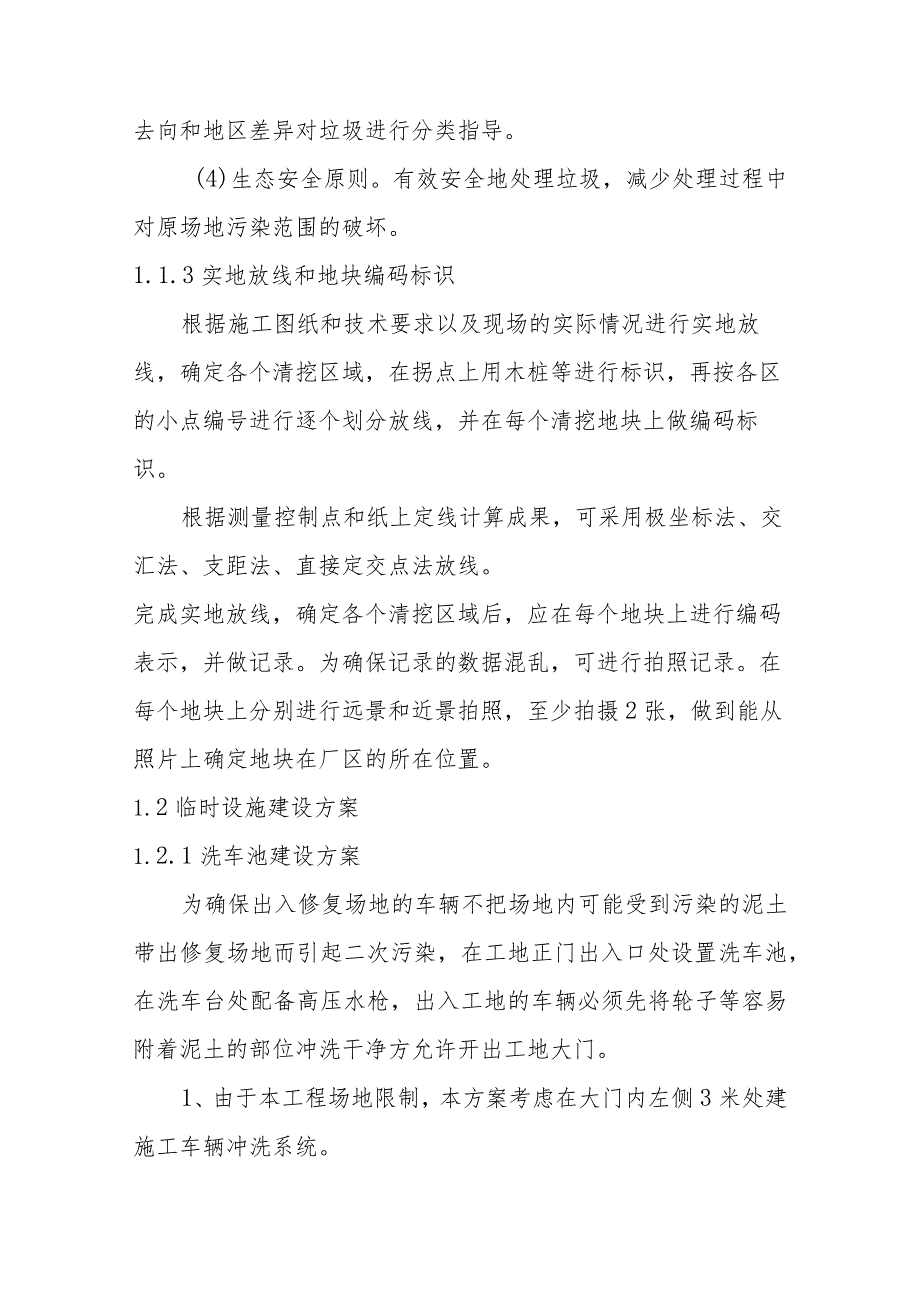

4、原则。为防止高危废弃物清运过程中的污染与危害，必须就地处理后在清运。(3)分类指导原则。根据场地实际垃圾的性质、规模、清运去向和地区差异对垃圾进行分类指导。(4)生态安全原则。有效安全地处理垃圾，减少处理过程中对原场地污染范围的破坏。1.1.3实地放线和地块编码标识根据施工图纸和技术要求以及现场的实际情况进行实地放线，确定各个清挖区域，在拐点上用木桩等进行标识，再按各区的小点编号进行逐个划分放线，并在每个清挖地块上做编码标识。根据测量控制点和纸上定线计算成果，可采用极坐标法、交汇法、支距法、直接定交点法放线。完成实地放线，确定各个清挖区域后，应在每个地块上进行编码表示，并做记录。为确保记录的数
5、据混乱，可进行拍照记录。在每个地块上分别进行远景和近景拍照，至少拍摄2张，做到能从照片上确定地块在厂区的所在位置。1.2临时设施建设方案1.2.1洗车池建设方案为确保出入修复场地的车辆不把场地内可能受到污染的泥土带出修复场地而引起二次污染，在工地正门出入口处设置洗车池，在洗车台处配备高压水枪，出入工地的车辆必须先将轮子等容易附着泥土的部位冲洗干净方允许开出工地大门。1、由于本工程场地限制，本方案考虑在大门内左侧3米处建施工车辆冲洗系统。2、根据*市建委对新建工程临时设施的管理要求，本车辆冲洗系统拟采用冲洗池两侧排列喷嘴自动冲洗，全方位地对车辆轮胎和车身进行冲洗。同时设置高压水枪进行人工辅助清洗
6、，解决较难清洗部位的冲洗问题。3、由于清运的是污染土壤，清洗水须建立循环储水装置和泵吸喷水再利用装置，使冲洗用水能重复利用。采用合适的路面构造，使冲洗下的泥浆水彻底离开冲洗池路面，防止路面二次沾染。优化冲洗废水排放沟渠布置，使废水能汇流收集。4、设置清洁水管和灵活的排放口，防止蓄水池废水蓄积的时间长而发臭。5、大门口设置截水沟与基坑周围的明排水沟连通。6、场内废水处置及洗水废水处置见后续专章1.2.2 沉砂池建设方案在洗车池旁设置三级沉沙池，经沉沙池处理后方能将施工用水排出工地，排入城市管网。沉砂池总计大小为3mXlm,深2m。具体作法见废水处置专章。1.2.3 办公区域建设本工程办公区域与施
7、工区域分开另外单独设置，办公区内设业主、监理及施工管理人员办公室、会议室等。办公区域考虑本项目特色性，不便于在场内搭设办公区，根据现场踏勘我单位拟在场外租赁房屋作为办公用房。1.2.4 临时道路修建方案为方便污染土壤的清运及其他作业，应在修复场地内建临时道路。出入口及主要道路场地应进行硬化，施工现场的临时设施用地、大门内外通道、临时设施室内地面浇厚度不小于20*强度不少于*15硅地坪硬化地的外观要平坦、整洁、通畅并有相应的安全防护设施和安全标志，周边设排水沟。施工中应做到场地、出入口和主要道路不起灰。临时道路的机动车通道的宽度不少于1.5,外侧设置排水沟、浆槽。1.2.5 截洪沟建设在治理修复
8、边界外侧修建截洪沟，其目的在于将修复区域外雨水及其它地表水拦截在外，防止其进入修复区域，带入污染物或将修复区域内污染物扩散，将洪水通过截洪沟引排至城镇污水管道。断面为梯形断面，渠道衬砌采用M7.5砂浆浆砌石衬砌,底板厚度0.4m,侧墙厚度0.3-0.55m,侧墙两侧进行回填处理。截洪沟基础用液压反铲开挖，人工配合整平，手扶式电夯夯实处理。砂浆采用滚筒式搅拌机拌合，农用车运输，人工入仓。块石人工捡拾、冲洗，5吨工程车运至工作面，分堆堆存。浆砌石人工砌筑，人工勾缝处理。基础开挖用液压反铲开挖，人工配合整平。反铲开挖分段开挖施工，反铲倒退开挖，将开挖料堆集在截洪沟一侧，反铲开挖完成后，人工根据放样和
9、设计高程进行基础整平，整平后用手扶式电夯逐段夯击密实，并按照取样批次进行现场取样。初检、复检完成后通知现场监理工程师进行验收，验收合格后进行下道工序施工。基础验收合格后进行浆砌石砌筑，砌筑前先根据放样线性进行挂线，控制线性和高程，挂线完成后开始砌筑。砌筑采用坐浆法，砌筑前先铺筑3*m厚的砂浆，找平基础，然后码放块石，块石要求咬茬，面石超外侧，一层块石铺筑完成后，用砂浆填缝，要求砂浆饱满，块石之间缝隙与砂浆结合紧密，并用砂浆将该层找平再进行下层块石铺筑。一段渠道完成后，进行人工勾缝，勾缝前将缝间浮浆清理干净，并用水进行湿润，勾缝密实，勾缝宽度后厚度均匀，美观。养护采用洒水养护方法，水用水罐车拉运
10、，人工洒水，要求砌筑完浆砌石持续洒水养护不少于15天。对低温时段施工的浆砌石用草帘覆盖，并洒水养护。图L2T场地现场施工布置示意图1.3污染场地原位修复现场施工方案1.1.1原位修复工程规模及流程、污染土壤处置原位修复（一）*分区：处置污染面积4146m2,污染土工程量为4146m3,需钻井共计195口,使用*浓缩药剂132.67吨，需注射药剂混合液796.08立方米。、污染土壤处置原位修复（二）*/*/*区：处置污染面积1774m2,污染土工程量为1774m3,使用*浓缩药剂17.74吨,需拌和药剂混合液106.44立方米；原位修复流程如下图：图L3-1污染土壤原位修复流程图使用全站仪对原位
11、修复区域进行放线，鉴于原位修复区域污染物被封存于地坪以下，因此，原位修复工程第一步即为硬化层破除，破除使用电钻、铁锤等工具，首先进行机械破除，接近污染物填埋区时采用人工破除的方法，目的是为了避免机械破除过程中造成污染物质的扩散迁移。进行硬化层破除的同时对建筑弃渣进行污染识别，即进行建筑垃圾解毒工作，未受到污染的以一般工业固废进行处置，受到污染的同污染土壤一并进行稳定化处置。对原位修复区域按施工图设计建设药剂注射井，注射井建设后采用反向流技术进行通透性处置，安装专业筛管，将液态稳定化药剂的注射入污染土壤区域，根据不同的污染物类型和浓度确定稳定化药剂的浓度和数量。然后进行注射井固结灌浆位置，将注浆
12、设备、注浆管与注射井固结，土壤中注射稳定化药剂后经过3-5天的养护，确保土壤污染物与稳定化药剂的充分反应。图L3-2污染土壤原位修复装备图1. 1.2原位修复药剂此次修复项目拟选用有针对性修复处理各种有毒重金属的无机混合物：重金属晶化包封稳定化剂*(*ryst*psu*t*onT*no*ogy01),该重金属稳定剂主要由粘土矿物，胶凝材料，激活剂和增效剂等四种成分组成，能够通过化学反应、配位反应、物理吸附、化学吸附、生物稳定和微形态封闭等多种作用，防止目标污染物迁移；适用于铅，辂，镉，种，锌等高毒性重金属污染土壤和底泥的治理。1 *药剂化学品王要组成如下表：表1.2-1主要化学组成一览表元素钙
13、钠磷氢氧铝硅铁硫含量9.5-10.6_2.5-1.2-53-57-15-100-(%)5753586112、*理化特性:形态：粉末颜色：浅棕色粉末气味：无熔点：暂无数据密度：相对密度约为2.3（水=1）蒸汽压：不适用闪点：不适用临界压力：不适用溶解性：少量溶于水稳定性：稳定，避免高温、潮湿、酸等p*值：碱性。用途：用作处理重金属铅、镉、锌、铜、锲等污染的土壤、矿渣和底泥等可能有害分解产物：无3、*操作处置与储存操作注意事项：操作人员需严格遵守操作规程，在药剂配比操作时，操作人员应佩戴头罩型电动送风过滤式防尘呼吸器，穿聚乙烯防毒服，戴氯丁橡胶手套。远离火种、热源,工作场所严禁吸烟。远离易燃、可燃
14、物。避免产生粉尘。避免与还原剂、酸类接触。搬运时要轻装轻卸，防止包装及容器损坏。配备相应品种和数量的消防器材及泄漏应急处理设备。储存注意事项：储存于阴凉、干燥、通风良好的库房。远离火种、热源。包装密封。注意防潮和雨淋。应与还原剂、酸类、易（可）燃物等分开存放，切忌混储。储存区备有合适的材料收容泄漏物。1.4污染土壤异位修复现场施工方案本次异位修复王要为含污染土壤处置，*二个分区合计需处置工程量为3218m3,使用*药剂32.18吨；异位修复在现场施工的方案主要如下:开辟清挖初始工作面A活挖工作面纵深推进列设定深度在设定深处取科分析自动筛选小于Soi兀坦壤罢封闭.检查石块场内运输纵深推进0 5f
